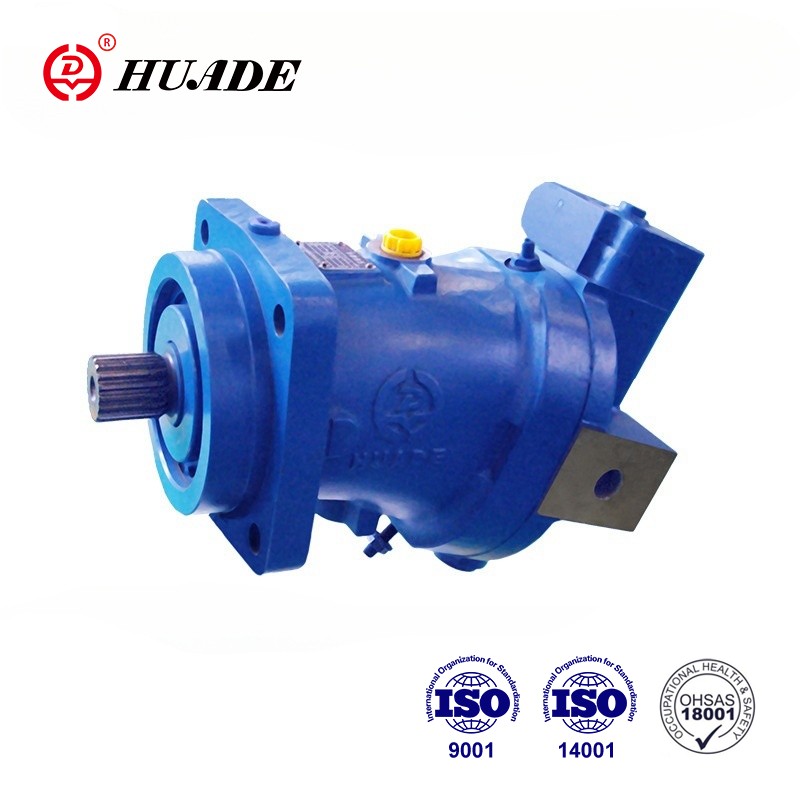

Тэнхлэгийн поршений хувьсах мотор A6V

Хувьсах хөдөлгүүр A6V нь хоёрдогч удирдлагатай гидростатик хөтөчүүдэд зориулагдсан. Vmax/Vmin=3.47 эргэлтийн дээд хязгаарт зориулсан иж бүрэн хяналтын угсралт суурилуулсан. Huade-ийн A6V моторыг далайн жолоодлогын гидравлик систем, эргэдэг краны гидравлик систем, тохируулгатай сэнсний гидравлик системд өргөн ашигладаг.

A6V тэнхлэгийн поршений хувьсах моторын бүтээгдэхүүний параметр

Техникийн өгөгдөл

▶Ашиглалтын даралтын хүрээ

А эсвэл В порт дахь даралт:

Нэрлэсэн даралт P_n=31.5МПа

Оргил даралт P_{хамгийн их}=35МПа

А ба В порт дахь даралтын нийлбэр нь 63МПа-аас хэтрэхгүй байх ёстой

(Аливаа порт дээрх бие даасан даралт хамгийн ихдээ 35MP)

▶Тосны гоожсон даралт:

Газрын тосны алдагдлын хамгийн их даралт (Т порт дээр):

P_abs= 0.2MP

▶ Шингэний температурын хүрээ:

t_мин= - 25℃

t_{хамгийн их}= +80℃

▶Наалдамхай байдлын хүрээ:

V_мин=10мм²/с

V_{хамгийн их}=(богино хугацаанд)1000мм²/с

▶Ашиглалтын хамгийн оновчтой зуурамтгай чанар:

V_{сонголт}=16-36мм²/с

▶ Шингэний зөвлөмж

Ашиглахыг зөвлөж байна

Зуурамтгай чанарын температур DIN51519 хүртэл ISO(VG)

Бүтээгдэхүүний онцлог, тэнхлэгийн поршений хувьсах мотор A6V-ийн хэрэглээ

Онцлогууд:

▶ Гидростатик дамжуулалт бүхий том хяналтын хүрээ.

▶ Төрөл бүрийн хяналтын төхөөрөмжтэй хоёрдогч хяналтын зохицуулалт

▶ Хамгийн их гаралтыг нэмэгдүүлсэн. хурд нь эргэх өнцгийг бууруулдаг

▶Бага оврын насос ашиглах боломжтой тул зардал хэмнэнэ

▶Олон хурдны харьцаатай араа хөтлүүрийг арилгана.

▶Өндөр эрчим хүчний нягтрал.

▶Сонголтоор суурилуулах байрлал

▶Өндөр бүтээмжтэй.

▶Маш сайн эхлэлийн шинж чанар.

▶Бага инерци.

Хэрэглээ:

A6V тэнхлэгийн поршений хувьсах мотор нь нээлттэй ба хаалттай хэлхээнд зориулагдсан.
