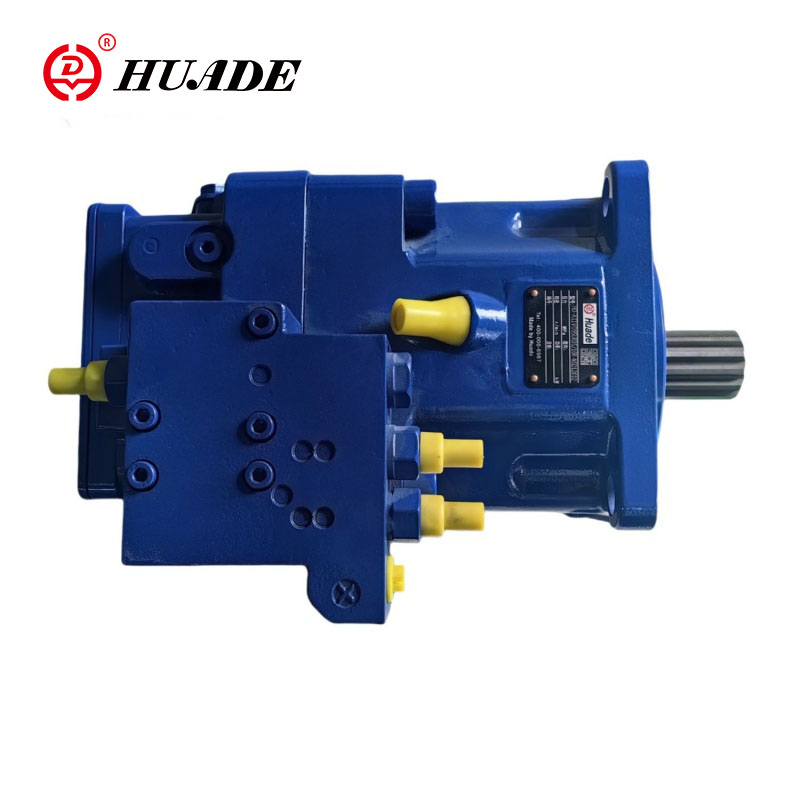

Тэнхлэгийн поршений хувьсах насос A11VO

Huade брэндийн A11VO swash хавтан тэнхлэгийн поршений хувьсах насосыг задгай хэлхээний гидравлик системд гидростатик дамжуулахад ашигладаг. Энэ тэнхлэгийн поршений насосны урсгалын хурд нь дамжуулах хурд ба шилжилттэй пропорциональ байна. Хавтангийн өнцгийг тохируулснаар урсгалын хурдыг алхам алхмаар өөрчилж болно. A11VO насос нь Rexroth-ийн гүйцэтгэлтэй таарч чаддаг.

A11VO тэнхлэгийн поршений хувьсах насосны бүтээгдэхүүний параметр

•Ашиглалтын даралтын хүрээ

◇ Оролтын----- S порт дахь үнэмлэхүй даралт (сорох порт)

Цэнэглэх насосгүй хувилбар

Паб мин---------- 0.8 бар

Паб хамгийн их ---------- 30 бар

Хэрэв даралт 5 бараас дээш байвал Huade Hydraulic-ээс асууна уу.

Цэнэглэх насостой хувилбар

Pabs min ---------- 0.6 бар

Паб хамгийн их ---------- 2 бар

◇Зөвшөөрөгдөх дээд хурд (хурдны хязгаар)

Сорох S портын оролтын даралтыг нэмэгдүүлэх замаар эсвэл Vg ≤Vg max үед зөвшөөрөгдөх хурд

◇ Гарах ----А эсвэл В порт дахь даралт

Нэрлэсэн даралт pN---------- 350 бар

Хамгийн их даралт Pmax ----------400 бар

Нэрлэсэн даралт: Ядаргааны бат бэхийг хангадаг хамгийн их дизайн даралт

Хамгийн их даралт: Макс. богино хугацаанд зөвшөөрөгдөх ажлын даралт (t<1s).

◇Ашиглалтын хамгийн бага даралт

Насосны үйлчилгээний шугамд эргэлтийн хурд, эргэлтийн өнцөг, шилжилт зэргээс шалтгаалан хамгийн бага ажлын даралт pB мин шаардлагатай (диаграммыг үз).

◇ Хайрцагны ус зайлуулах даралт

T1 ба T2 портууд дахь хайрцагны ус зайлуулах даралт нь S порт дахь оролтын даралтаас хамгийн ихдээ 1.2 бар, гэхдээ PL abs-ээс ихгүй байж болно. хамгийн их -------------- 2 бар.

Хязгаарлагдаагүй, бүрэн хэмжээний хайрцагтай шууд сав руу ус зайлуулах шугам шаардлагатай.

◇ Босоо амны битүүмжлэлийн цагирагийн температурын хүрээ

FKM босоо амны битүүмжлэх цагираг нь -25℃-аас +115℃ хүртэлх савны ус зайлуулах температурт зөвшөөрөгддөг.

•Тэмдэглэл:

25°С-аас доош хэрэглээнд NBR босоо амны битүүмжлэх цагираг шаардлагатай (зөвшөөрөгдөх температурын хүрээ: -40°C-аас +90°C).

Төрийн NBR босоо амны битүүмжлэлийн бөгжийг дарааллаар нь тодорхой бичвэрээр бичнэ.

A11VO тэнхлэгийн поршений хувьсах насосны бүтээгдэхүүний онцлог ба хэрэглээ

Онцлогууд:

▶Нээлттэй хэлхээний гидравлик систем дэх гидростатик хөтчүүдэд зориулагдсан тэнхлэгийн поршений хувьсах насос.

▶Үндсэндээ гар утасны хэрэглээнд зориулагдсан.

▶Насос нь өөрөө сорох нөхцөлд, савны даралттай, эсвэл нэмэлтээр суурилуулсан цэнэглэгч насостой (сэнс) ажилладаг.

▶Ямар ч хэрэглээний шаардлагад нийцсэн хяналтын иж бүрэн сонголтууд байдаг.

▶Цахилгааны хяналтын сонголт нь насос ажиллаж байгаа үед ч гаднаас тохируулж болно.

▶Дамжуулах хөтөч нь араа болон тэнхлэгийн поршений насосыг ижил хэмжээнд, өөрөөр хэлбэл 100/% дамжуулагчаар нэмэхэд тохиромжтой.

▶Гаралтын урсгал нь хөтөчийн хурдтай пропорциональ бөгөөд qv max ба qv min = 0 хооронд хязгааргүй хувьсах боломжтой.

Хэрэглээ:

Huade-ийн тэнхлэгийн поршений хувьсах насос A11VO нь инженерийн машин, хөнгөн үйлдвэрийн тоног төхөөрөмж, төмөр, ган төмөрлөг, уул уурхайн машин механизм, усан онгоц, иргэний агаарын тээврийн газрын төхөөрөмж, газрын тос, нефть химийн машин, барилгын болон явган хүний ​​машин зэрэгт өргөн хэрэглэгддэг.
