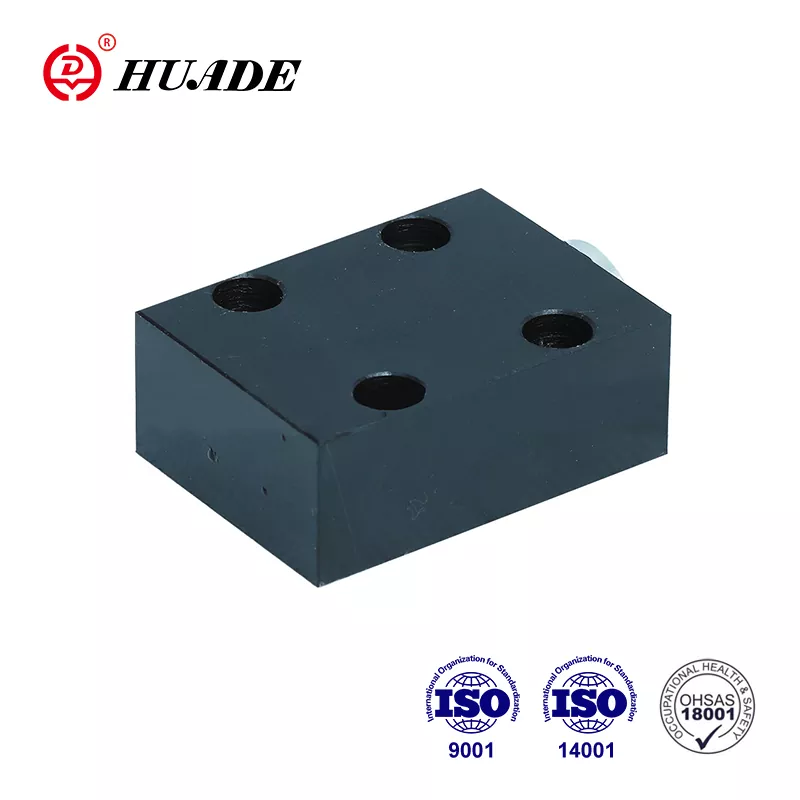

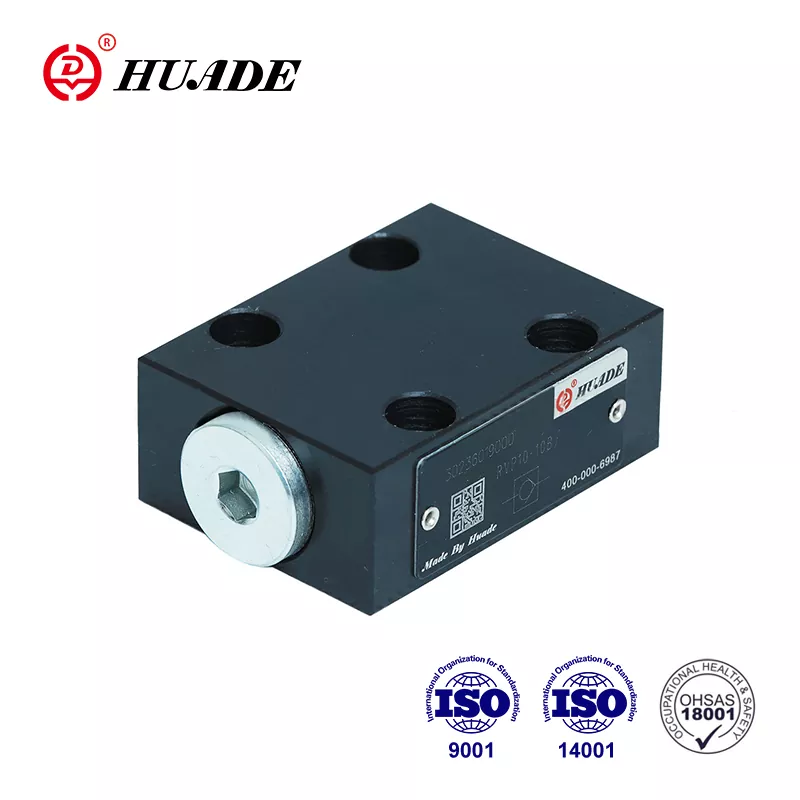

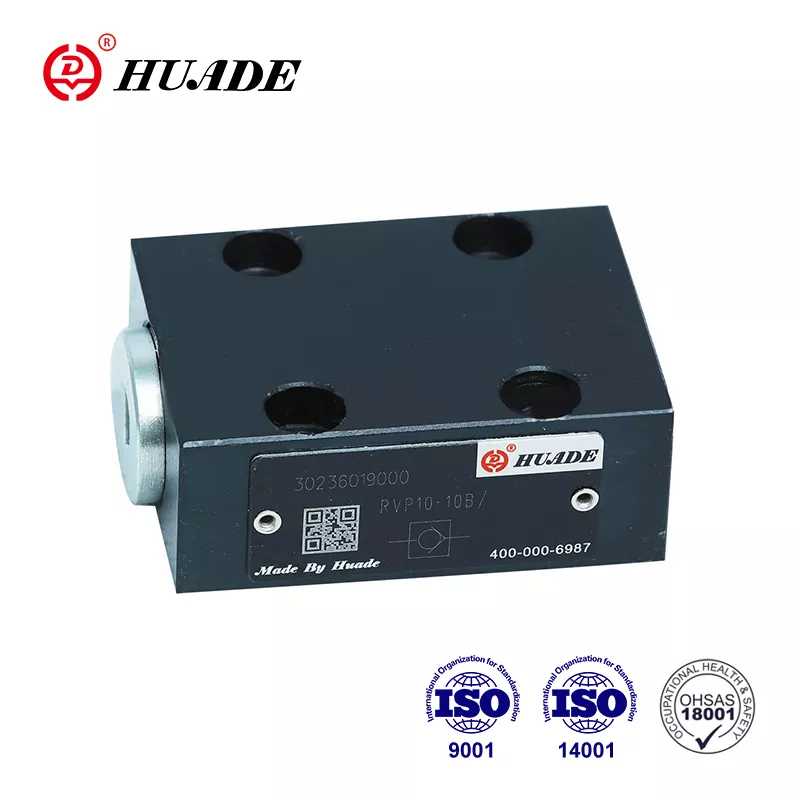

Шалгах хавхлага RVP 6

Rexroth-тэй 1979 оноос хойш 7 гаруй жил хамтран ажилласан Huade® шалгах хавхлага RVP 6 нь Rexroth-ийн санал болгож буй ижил төрлийн хавхлагыг бүрэн орлуулж чадна. Үйлдвэр нь ISO9001, ISO14001, ISO45001 стандартыг давсан. Huade-ийн шалгах хавхлагууд нь инженерийн болон барилгын машин механизм, металлурги, машин хэрэгсэл гэх мэт салбарт өргөн хэрэглэгддэг. Бүх шалгах хавхлага RVP 6 нь маш сайн чанарыг баталгаажуулахын тулд үйлдвэрээс гарахын өмнө хатуу шалгалтанд хамрагдана.

Шалгах хавхлагын бүтээгдэхүүний параметр RVP 6

Бүтээгдэхүүний онцлог ба Шалгах хавхлагын хэрэглээ RVP 6

Онцлогууд:

▶ Дэд хавтангийн холболт

▶ Нэг чиглэлд гоожихгүй хаагдах

Хэрэглээ:

Шалгах хавхлага RVP 6 нь шахуургын гаралтын хэсэгт голчлон арын даралтын хавхлага болон тойрч гарах хавхлага болгон ашигладаг.

Шалгах хавхлагын үйлдвэрлэлийн дэлгэрэнгүй мэдээлэл RVP 6

RVP 6 төрлийн шалгах хавхлага нь нэг чиглэлд урсах урсгалыг хааж, эсрэг чиглэлд чөлөөтэй урсахыг зөвшөөрөх үүрэгтэй. Энэ нь үндсэндээ орон сууц (1), хавчуур (2) шахах пүрш (3), ба пүршний суудал(4). Түүний дээр чиглүүлсэн попетийн цус харвалт (2).

гадна диаметр нь механик зогсолтоор хязгаарлагддаг. Суурилуулсан шахалтын пүрш (3) нь хаалтын хөдөлгөөнийг дэмждэг. Цаашилбал, шахалтын пүрш (3) нь хавхлагаар дамжин урсах урсгал байхгүй байсан ч попетыг (2) хаалттай байрлалд байлгадаг.

Тэмдэг

Бүтцийн диаграм

①Байр  ②Попет  ③Хавар  ④Хавар суудал

Шалгах хавхлагын RVP 6-ын мэдэгдэл

1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.

2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаарын орох хэсэгт агаар шүүгч суурилуулсан байх ёстой

3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.

4. Хавхлагын бэхэлгээний эрэг нь өндөр эрчимтэй байх ёстой (анги 10.9). Загвар номонд жагсаасан параметрийн дагуу тэдгээрийг сонгож ашиглана уу

5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал 0.8/

6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
