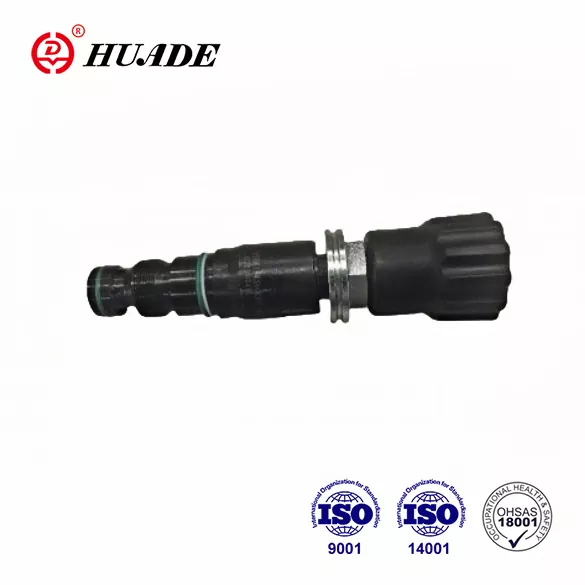

Даралт бууруулах хавхлагууд DB.K

Rexroth-ийн дэвшилтэт технологийг нэвтрүүлснээр Huade Hydraulic нь дизайн, гидравлик эд анги, нэгдсэн тоног төхөөрөмжийн үйлдвэрлэлд ихээхэн ахиц дэвшил гаргасан. Huade® даралт бууруулах хавхлагууд DB.K нь бусад ижил төстэй бүтээгдэхүүнүүдтэй харьцуулахад илүү бат бөх байдаг. Тэд Rexroth-ийн санал болгож буй бүтээгдэхүүнийг ижил цувралаар сольж болно. Хямд үнэтэй бүтээгдэхүүнээр хангахын тулд үйлдвэр нь чанарыг баталгаажуулахын тулд дэлхийн өнцөг булан бүрээс 750 гаруй дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмжийг нэвтрүүлж, практикт илүү анхаарч байна. Үйлдвэр нь ISO9001, ISO14001, OH SAS18001 стандартыг давсан. Huade® гидравлик даралтат хавхлагууд нь зах зээлд өргөнөөр хүлээн зөвшөөрөгдсөн. Найдвартай чанар, тогтвортой гүйцэтгэлийн ачаар тэдгээрийг барилгын машин механизм, далайн гидравлик систем зэрэг үйлдвэрлэлийн янз бүрийн орчинд өргөнөөр ашигладаг.

Даралт бууруулах хавхлагуудын бүтээгдэхүүний параметр DB.K

Бүтээгдэхүүний онцлог ба даралт бууруулах хавхлагын хэрэглээ DB.K

Онцлогууд:

▶ Хайрцаг хавхлага

▶ 4 даралтын хүрээ

▶ 4 тохируулагч элемент

. Эргэдэг бариул

. Зургаан өнцөгт, хамгаалалтын малгайтай ханцуй

. Масштабтай түгжигдэх эргэдэг бариул

. Хуваарьтай эргэдэг бариул

Хэрэглээ:

DB..K.. төрлийн даралт бууруулах хавхлагууд нь хайрцагт суурилуулах зориулалттай туршилтын удирдлагатай даралт бууруулах хавхлагууд юм. Эдгээр нь гидравлик систем дэх даралтыг хязгаарлахад ашиглагддаг.

Даралт бууруулах хавхлагын функц, хэсэг, тэмдэг DB.K

Системийн даралтыг тохируулах нь тохируулах элементээр (4) хийгддэг. Амрах үед хавхлагууд хаалттай байна. А порт дахь даралт дамар (1) дээр ажилладаг. Үүний зэрэгцээ даралтыг нүхээр (2) дамрын пүрштэй тал руу (1) дамжуулж, нүхээр (3) нисгэгч (6) руу дамжуулна. Хэрэв дарамт бол

in port Хавар (5) дээр тогтоосон утгаас дээш гарвал нисгэгч (6) нээгдэнэ. Дамар (1), нүх (3) болон сувгийн (8) хавар ачаалагдсан талаас шингэн урсаж Y порт руу орж болно. Үүний үр дүнд үүссэн даралтын уналт нь дамарыг (1) хөдөлгөж, энэ нь А-аас В хүртэлх холболтыг нээхэд хүргэдэг. хавар (5) дээр тогтоосон даралтыг хадгална.

Хоёр пүршний танхимаас буцах туршилтын тосыг Y портоор дамжуулан гаднаас авдаг.

DB 10 K2-40B-ийн бүтэц

Тэмдэг

Анхаар

1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.

2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаар орох хаалган дээр агаар шүүгч суурилуулсан байх ёстой.

3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.

4. Хавхлагын бэхэлгээний эрэг нь өндөр эрчимтэй байх ёстой (анги 10.9). Загвар номонд жагсаасан параметрийн дагуу тэдгээрийг сонгоод ашиглана уу.

5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал шаардлагатай гадаргуугийн тэгш бус байдал 0.8 байна.

6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
