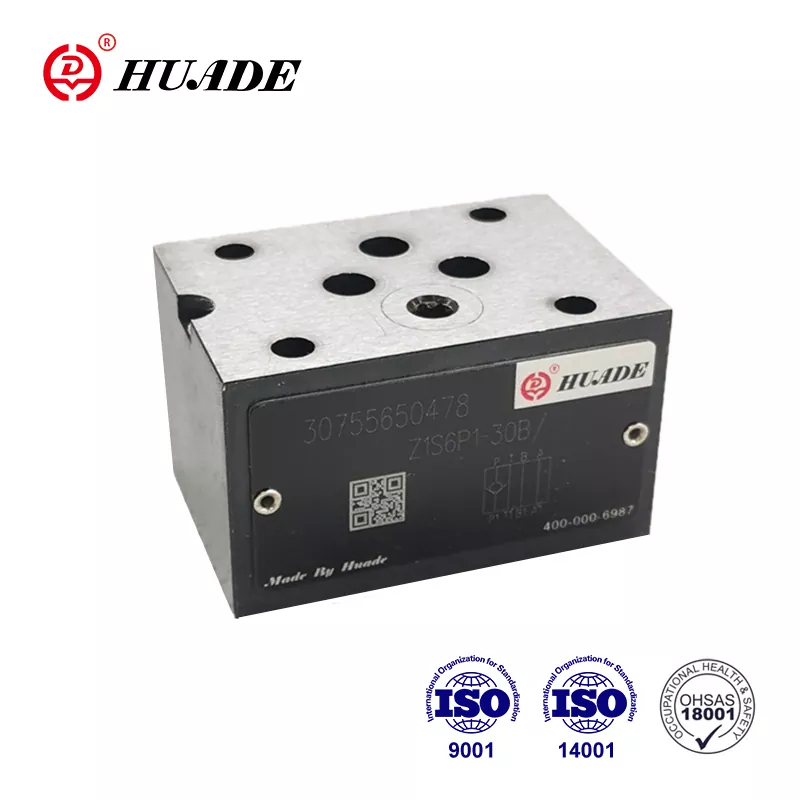

Шалгах хавхлагатай сэндвич хавтан Z1S

Хятадын гидравлик дамжуулалт, удирдлагын технологийн тэргүүлэгч үйлдвэрлэгч болохын хувьд Huade нь Rexroth-ийн хамгийн сүүлийн үеийн технологийг нэвтрүүлсэн. Huade® шалгах хавхлага Z1S нь Rexroth-ийн санал болгож буй Z1S цувралыг бүрэн орлуулж чадна. Энэ нь зардал багатай. Huade ISO9001, ISO14001, ISO45001 стандартыг давсан. Huade® хайрцагны хавхлага Z1S найдвартай ажиллагаатай. Энэ бол Хятадын эртний үндэсний брэнд юм. Энэ шугамын ижил төстэй бүтээгдэхүүнээс илүү дэвшилтэт технологитой, удаан эдэлгээтэй байдаг.

Check Valve Sandwich Plate Z1S-ийн бүтээгдэхүүний параметр

Шалгах хавхлагатай сэндвич хавтангийн бүтээгдэхүүний онцлог ба хэрэглээ Z1S

Онцлогууд:

▶ Босоо овоолон угсрах зориулалттай сэндвич хавтан хавхлаг

▶ 8 өөр тусгаарлах функц

Хэрэглээ:

Энэхүү шалгах хавхлагатай сэндвич хавтанг Z1S төрлийн босоо овоолго суурилуулахад ашигладаг.

4. Шалгах хавхлагын сэндвич хавтангийн функц, хэсэг, тэмдэг Z1S

Z1S хавхлага нь сэндвич хавтангийн загварт шууд ажилладаг шалгах хавхлага юм. Энэ нь нэг чиглэлд гоожихгүй хаахад хэрэглэгддэг бөгөөд эсрэг чиглэлд чөлөөтэй урсах боломжийг олгодог. Энэ төрлийн хавхлага нь попет (3) ба орон сууцны (1) хооронд металл тамгатай байдаг. Z1S төрлийн шалгах хавхлагууд нь 10.0 МПа-аас дээш даралттай, 4 м/с-ээс дээш урсгалын хурдтай хэрэглээнд ялангуяа тохиромжтой.

Шалгах хавхлагын сэндвич хавтангийн мэдэгдэл Z1S

1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.

2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаарын орох хэсэгт агаар шүүгч суурилуулсан байх ёстой.

3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.

4. Хавхлагын бэхэлгээний эрэг нь өндөр эрчимтэй байх ёстой (анги 10.9). Загвар номонд жагсаасан параметрийн дагуу тэдгээрийг сонгож ашиглана уу.

5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал 0.8 байх шаардлагатай.

6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
