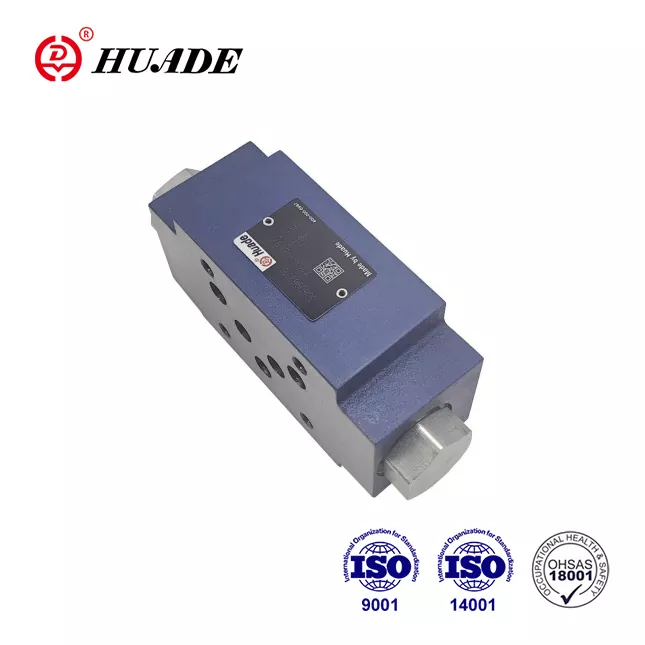

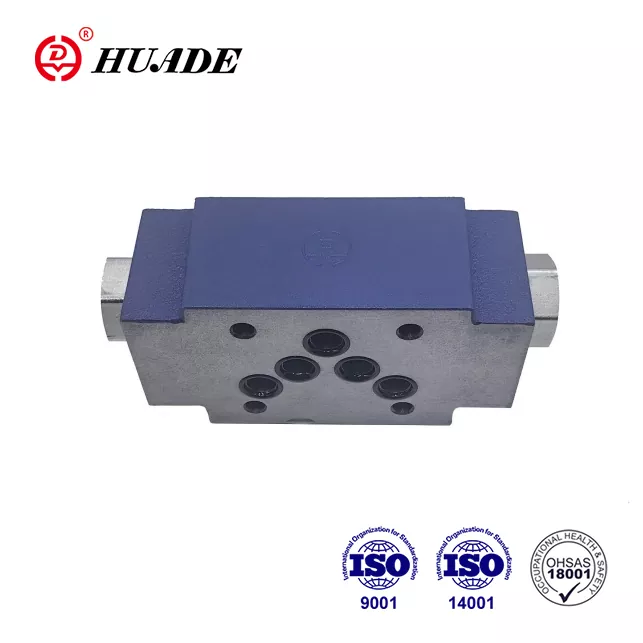

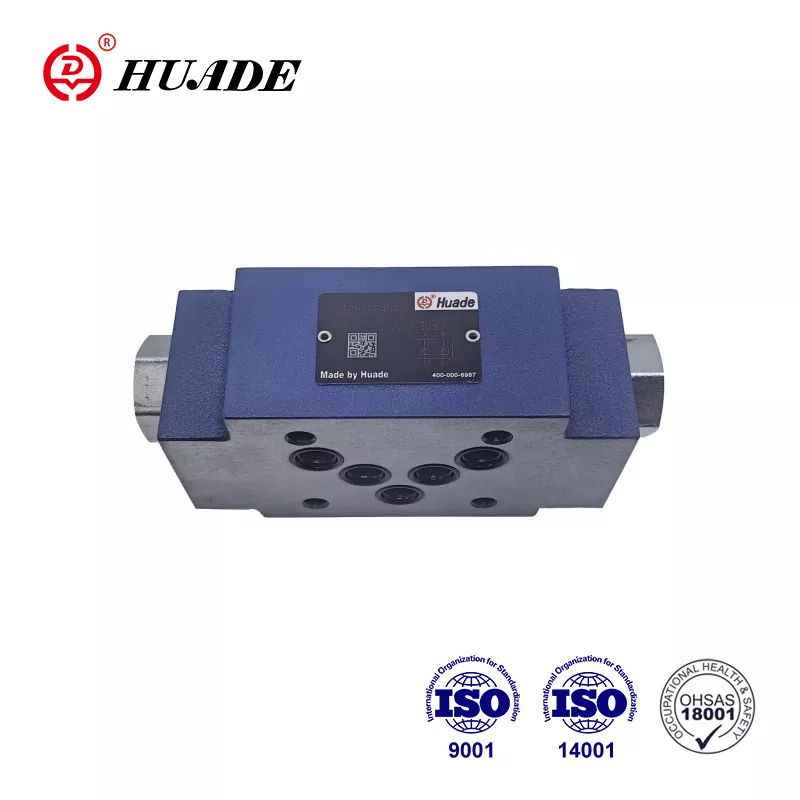

Huade нь 1979 оноос хойш Rexroth-той хамтран ажилласан долоон жилийн туршлагын ачаар Рексротын хамгийн сүүлийн үеийн технологийг нэвтрүүлсэн. Huade-ийн шалгах хавхлага Z2S 10 нь Rexroth-ийн ижил цувралын боломжийн хувилбар юм. Huade нь ISO9001, ISO14001, OH SAS18001 зэрэг олон улсын стандартыг давсан. Z2S 10 шалгах хавхлага бүр нь дээд зэргийн гүйцэтгэлийг хангахын тулд үйлдвэрээс гарахын өмнө нарийн шалгалтанд хамрагддаг. Huade® гидравлик хавхлагуудыг инженерийн болон барилгын машин механизм, металлурги, машин хэрэгсэл, байгаль орчныг хамгаалах, усан онгоцны үйлдвэрлэл, сансар судлал, төмөр замын транзит, газрын тос, нефть химийн, цэргийн үйлдвэрлэл болон бусад салбарт өргөнөөр ашигладаг. Энэ бол Хятадад алдартай үндэсний брэнд юм. Энэ шугамын ижил төстэй бүтээгдэхүүнээс илүү дэвшилтэт технологитой, удаан эдэлгээтэй байдаг.
|
Хэмжээ |
6 |
10 |
16 |
22 |
|
Хамгийн их урсгал (л/мин) |
60 хүртэл |
to 120 |
300 хүртэл |
450 хүртэл |
|
Хамгийн их ажлын даралт (МПа) |
31.5 хүртэл |
|||
|
Хагарлын даралт (МПа) |
Онцлог муруйг харна уу |
|||
|
Чиглэл |
Тэмдэгтүүдийг үзнэ үү |
|||
|
Талбайн харьцаа |
A1/A2=1:3 |
A1/A2=1:11.45 |
A1/A2=1:11.8 |
A1/A2=1:13.6 |
|
A3/A2=1:2.86 |
A3/A2=1:2.8 |
A3/A2=1:2.8 |
||
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|||
|
Даралтын шингэний температурын хүрээ（℃） |
-30～+80 |
|||
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8-аас 500 хүртэл |
|||
|
Жин (Кг) |
ойролцоогоор 0.8 |
ойролцоогоор 3 |
ойролцоогоор 6.5 |
ойролцоогоор 12 |
Онцлогууд:
▶ Босоо овоолгын угсралтад хэрэглэнэ
▶ Нэг эсвэл хоёр үйлчилгээний портыг гоожихгүй хаахад зориулагдсан
▶ Din 24 340 маягтын A, ISO4401 болон CETOP - RP 121H-д шилжүүлэх загвар
Хэрэглээ:
Энэхүү туршилтын удирдлагатай шалгах хавхлага Z2S нь босоо овоолго суурилуулахад ашиглагддаг. Энэ нь нэг эсвэл хоёр ажиллаж байгаа газрын тосны портыг шаардлагатай бол гоожихгүйгээр битүүмжлэх боломжтой.
Z2S 10 төрлийн шалгах хавхлагууд нь сэндвич хавтангийн загвар юм. Тэдгээрийг удаан хугацаагаар ч гэсэн нэг эсвэл хоёр үйлчилгээний портыг гоожихгүй хаахад ашигладаг. Чөлөөт урсгал нь A1-ээс A2 эсвэл B1-ээс B2 хүртэл явагддаг. A1 B1 дахь урсгалын эсрэг урсгалыг хаасан. Шингэн А1-ээс А2 руу урсах үед дамар (1) нь дарагдаж, баруун тийш түлхэгдэнэ, ингэснээр бөмбөлөг хавхлага (2) нээгдэж, дараа нь попет (3) нээгдэнэ. Хавхлагыг зөв хаахын тулд чиглэлийн хавхлагын A2 B2 үйлчилгээний портууд нь саармаг байрлалтай савтай холбогдсон байх ёстой.
Z2S тэмдэг
Z2S 10-ийн зүсэлт
Z2S-ийн ердийн хэлхээний жишээ
