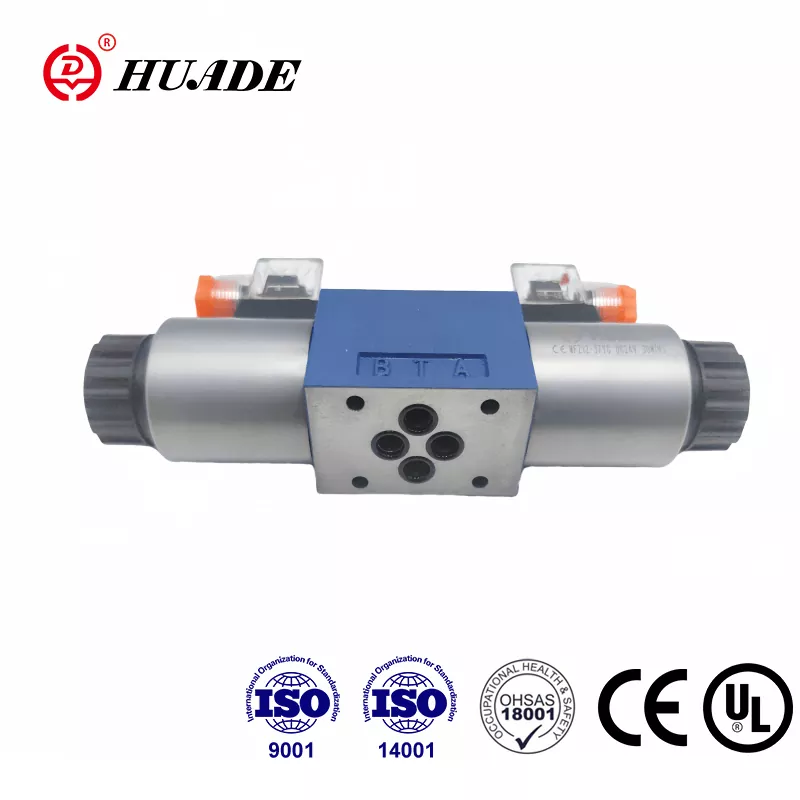

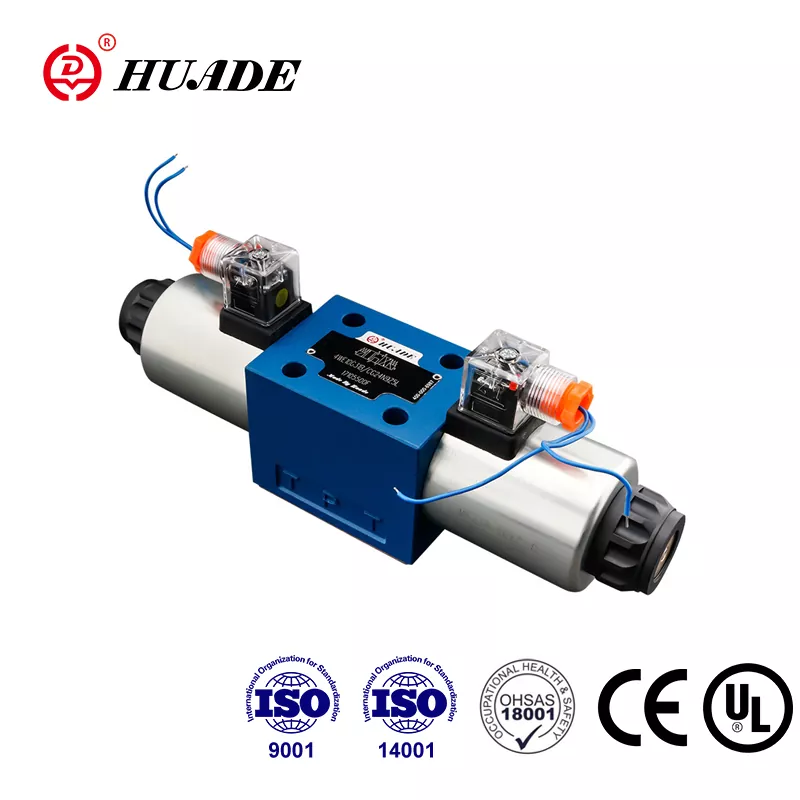

Beijing Huade Hydraulic нь 1979 онд байгуулагдсан бөгөөд одоо гидравлик хавхлага, тоног төхөөрөмжийн дизайн, үйлдвэрлэл, үйлчилгээний чиглэлээр мэргэшсэн томоохон төрийн өмчит аж ахуйн нэгжийн групп болж хөгжсөн. Huade® 4WE 10 D төрлийн чиглэлтэй дамар хавхлага нь Rexroth-ийн санал болгож буй ижил загвараас хямд хувилбар юм. Соленоид чиглэлийн хавхлагын цуврал нь CE болон UL гэрчилгээг давсан. Хавхлагуудыг хуурамчаар үйлдэхээс хамгаалах шошго бүхий стандарт хайрцагт савлана. Тус үйлдвэр нь чанарын удирдлага, байгаль орчны менежмент, хөдөлмөрийн эрүүл ахуй, аюулгүй байдлын удирдлагын тогтолцооны гэрчилгээг авсан. Huade® гидравлик чиглэлийн хавхлагууд нь далайн жолоодлогын гидравлик систем, эргүүлэх краны систем, тохируулгатай сэнсний гидравлик системд өргөн хэрэглэгддэг бөгөөд Huade нь далайн салбарт асар том хэрэглэгчийн бүлгийг эзэмшдэг.
|
Ажлын даралт хамгийн их. |
A.B.P портууд (МПа) |
31.5 хүртэл |
|
Портууд T (МПа) |
16 |
|
|
Хамгийн их урсгал (л/мин) |
120 |
|
|
Хөндлөн огтлол (солих байрлал 0): |
Q тэмдэгтэй нэрлэсэн талбайн ойролцоогоор 6% |
|
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
|
Даралтын шингэний температурын хүрээ （℃） |
-30～+80 |
|
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8~500 |
|
|
Жин (кг) |
1 соленоид бүхий хавхлаг |
5.1(DC), 4.3(AC) |
|
2 соленоид бүхий хавхлага |
6.7(DC), 5.1(AC) |
|
Онцлогууд:
▶ Шууд ороомог удирдлагатай дамар хавхлага нь стандарт хувилбар юм
▶ Зөөврийн ороомогтой нойтон зүү тогтмол эсвэл хувьсах гүйдлийн ороомог
▶ Төгс тойм
▶ Даралт битүүмжлэх камерыг нээхгүйгээр ороомог сольж болно
▶ Төвийн болон бие даасан цахилгаан холболтын сонголт
▶ Сонголтоор гар жолоодох боломжтой
▶ Урт нас
▶ Din 24 340 маягтын A, ISO 4401 ба CETOP - RP 121H-д шилжүүлэх загвар
Хэрэглээ:
4WE 10 D нь соленоидоор ажилладаг чиглэлтэй дамар хавхлага юм. Энэ нь шингэний эхлэл, зогсолт, чиглэлийг хянадаг.
Чиглэлийн хавхлагууд нь үндсэндээ орон сууц (1), нэг эсвэл хоёр соленоид (2), хяналтын дамар (3), нэг буюу хоёр буцах пүрш (4) зэргээс бүрдэнэ. Амрах үед хяналтын дамар (3) нь буцах пүршээр (4) (импульсийн дамараас бусад тохиолдолд) төв эсвэл анхны байрлалдаа барина. Хяналтын дамар (3) нь нойтон зүү ороомог (2) -аар ажилладаг. Соленоидын (2) хүч нь хяналтын дамар (3) дээр ажиллаж, түүнийг тайван байрлалаас хүссэн төгсгөлийн байрлал руу шилжүүлнэ. Энэ нь P-ээс А, В-ээс T эсвэл P-ээс В, А-аас T руу чөлөөтэй урсгалыг зөвшөөрдөг.
Цахилгаан соронзон (2) хүчдэлийг салгахад хяналтын дамар (3) буцах пүршээр (4) анхны байрлалдаа буцаж ирдэг.
Нэмэлт гар жолоодлого (5) нь хяналтын дамарыг (3) соленоидыг хүчдэлгүйгээр хөдөлгөх боломжийг олгодог.
WE 10 30B цувралын бүтцийн диаграмм
1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.
2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаарын орох хэсэгт агаар шүүгч суурилуулсан байх ёстой
3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.
4. Хавхлагын бэхэлгээний эрэг нь дээжийн номонд заасан параметрийн дагуу сонгогдож ашиглах ёстой
5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал 0.8 байх шаардлагатай.
6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
