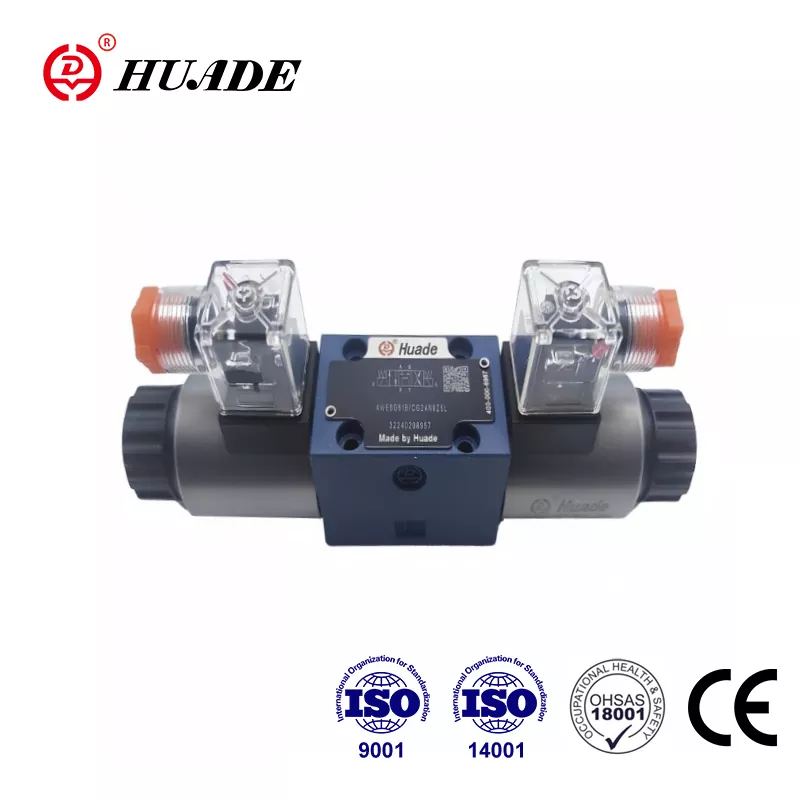

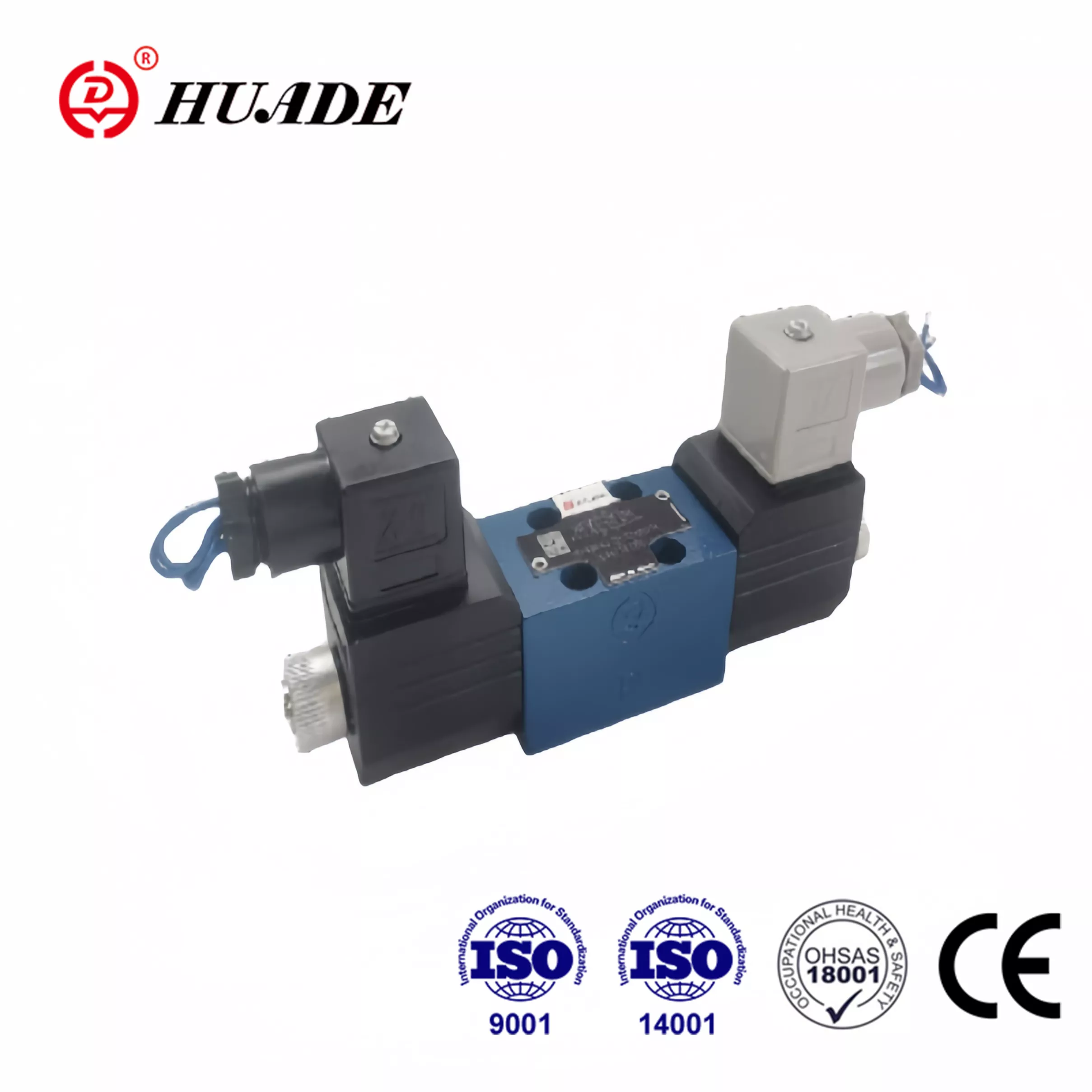

1979 оноос хойш Хятад, Германы засгийн газар хоорондын стратегийн хамтын ажиллагааны хүрээнд Huade компани Рексротын хамгийн сүүлийн үеийн технологийг нэвтрүүлсэн. Huade® WE 4 чиглэлтэй дамар хавхлага нь Rexroth-ийн санал болгож буй ижил загвартай харьцуулахад боломжийн хувилбар юм. Huade чанарт ихээхэн анхаарал хандуулдаг. Huade нь чиглэлийн хавхлага бүр дээд зэргийн гүйцэтгэлтэй байхын тулд хатуу туршилтын системтэй. Соленоид хавхлагын цуврал нь CE гэрчилгээг давсан. Huade® гидравлик хавхлагууд нь инженерийн болон барилгын машин механизм, металлурги, машин хэрэгсэл, байгаль орчныг хамгаалах, усан онгоцны үйлдвэрлэл, сансар судлал, төмөр зам, газрын тос, нефть химийн, цэргийн үйлдвэрлэл болон бусад салбарт өргөн хэрэглэгддэг. Энэ нь Хятадын найдвартай үндэсний брэнд юм.
|
Гидравлик техникийн өгөгдөл |
||
|
Хамгийн их ажиллах даралт - A,B,P портууд （㎫） |
21.0 хүртэл |
|
|
Порт T (㎫) |
10.0 .А эсвэл В тэмдэгтэй T портыг гоожих порт болгон ашиглах ёстой |
|
|
Хамгийн их урсгал (л/мин) |
25 хүртэл |
|
|
Даралтын шингэн |
Ашигт малтмалын тос эсвэл фосфатын эфир |
|
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8-аас 500 хүртэл |
|
|
Даралтын шингэний температурын хүрээ （℃） |
-30～+80 |
|
|
Бохирдлын зэрэг (㎛) |
NAS 1638 ангиллын гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ 9. Тиймээс бид хамгийн бага хадгалах хурд β≥ 75 шүүлтүүрийг санал болгож байна. |
|
|
Жин (кг) |
1 соленоид бүхий хавхлага 0.9 |
|
|
Цахилгааны техникийн өгөгдөл |
||
|
Боломжтой хүчдэл (V) |
12. 24.220.110R 220R |
|
|
Эрчим хүчний хэрэглээ (Вт) |
22 |
|
|
Үүрэг |
тасралтгүй |
|
|
Солих цаг |
АСААЛТТАЙ (мс) |
20-30 хүртэл |
|
Унтраах (мс) |
10-аас 20 хүртэл |
|
|
Макс. орчны температур（℃） |
+50 |
|
|
Макс. ороомгийн температур （℃） |
+150 |
|
|
DIN 40 050 стандартын дагуу хамгаалалт |
IP65 |
|
|
Солих давтамж (цикл/цаг) |
15000 |
|
|
Цахилгаан холболттой бол хамгаалалтын дамжуулагчийг (PE) холбогдох дүрмийн дагуу холбох ёстой |
||
Онцлогууд:
▶ WE 4 төрлийн чиглэлийн хавхлагууд нь ороомог удирдлагатай чиглэлтэй дамар хавхлагууд юм
▶ Тогтмол эсвэл ээлжит гүйдлийн нойтон зүү ороомог
▶ ISO 4401 ба CETOP - RP 121H стандартад шилжүүлэх загвар
Хэрэглээ:
WE 4 төрлийн чиглэлтэй хавхлагууд нь соленоидоор ажилладаг чиглэлтэй дамрын хавхлагууд юм. Тэд шингэний эхлэл, зогсолт, чиглэлийг хянадаг.
Эдгээр чиглэлийн хавхлагууд нь үндсэндээ орон сууц (1), нэг эсвэл хоёр соленоид (2), хяналтын ороомог (3), нэг эсвэл хоёр буцах пүрш (4) зэргээс бүрдэнэ.
Удирдлагын дамар (3) нь буцах пүршээр (4) төв эсвэл анхны байрлалд (хоригдсон дамараас бусад) барина. Удирдлагын дамар (3) нь нойтон зүү ороомог (2)-ээр хөдөлдөг. Эрчим хүч авсан нөхцөлд. Соленоидын (2) хүч нь хяналтын дамар (3) дээрх бүлүүрээр (5) үйлчилж, амрах байрлалаас хүссэн төгсгөлийн байрлал руу шилждэг. Тиймээс P-ээс A, B-ээс Tor P-ээс B, A-аас T хүртэлх урсгалын шаардлагатай загварыг сонгосон. Соленоид (2) хүчдэлгүй болсон үед хяналтын дамар (3) саармаг руу буцна.
Энэ хувилбар нь 2 солих байрлалтай, буцах пүршний (4) байрлалтай чиглэлтэй хавхлага юм. Удирдлагын дамар (3)-ыг ашиглахгүйгээр ажиллах боломжтой байхаар бүрхэгдсэн гарын авлагатай
соленоидыг идэвхжүүлдэг.
4WE 4-10B-ийн зүсэлт
