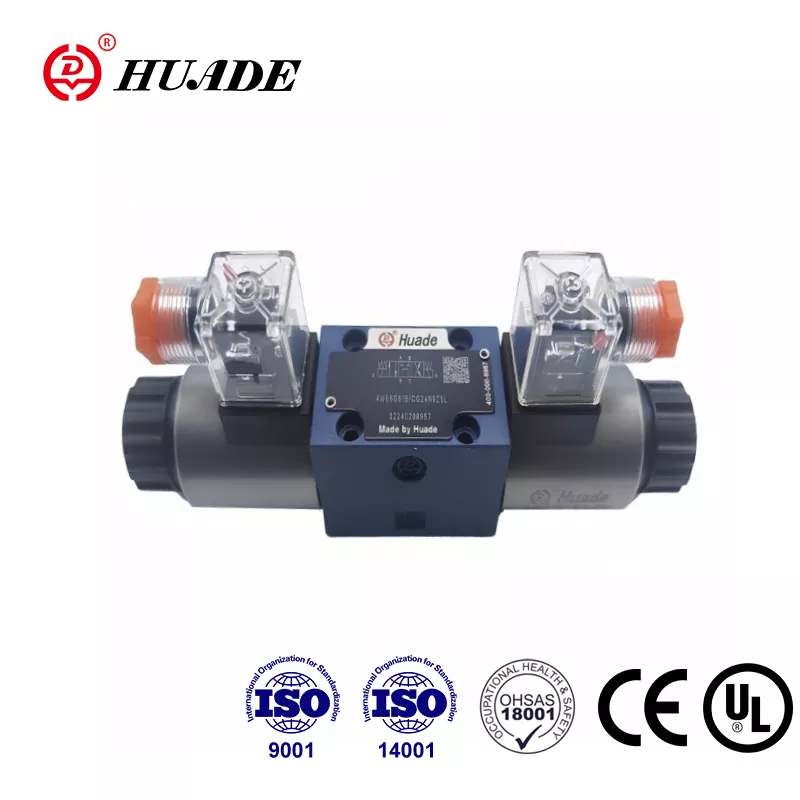

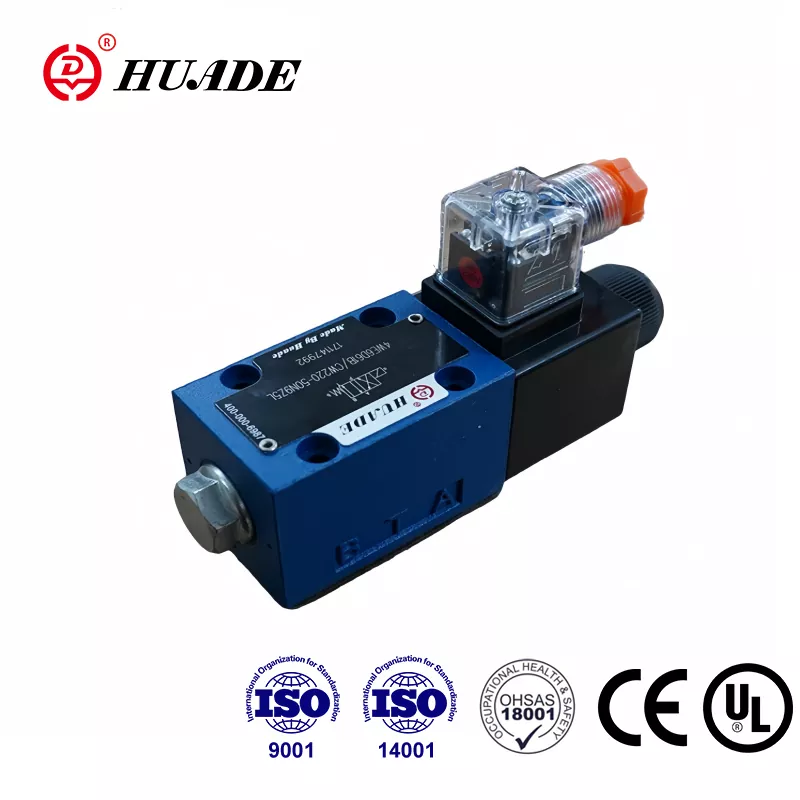

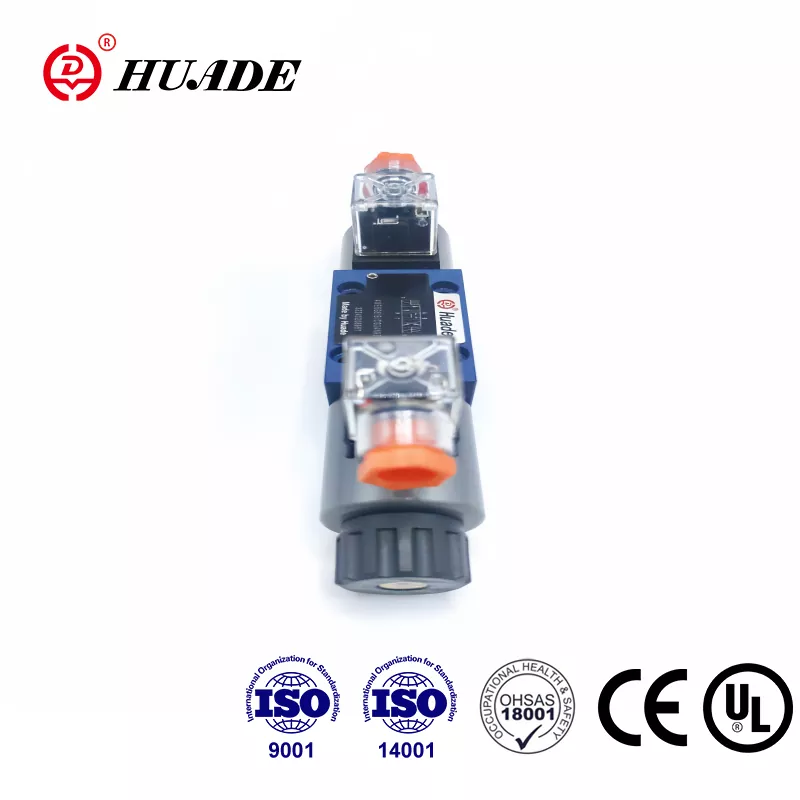

1979 оноос хойш Rexroth-той хоёр урт хугацааны хамтын ажиллагааны үр дүнд Huade® 4WE 6 цуврал чиглэлтэй дамар хавхлага нь Rexroth-ийн ижил загвараас хямд хувилбар юм. Энэ нь хамгийн алдартай бөгөөд өргөн хэрэглэгддэг чиглэлтэй хавхлагуудын нэг юм. Huade нь дэлхийн өнцөг булан бүрээс импортолсон 750 дэвшилтэт тоног төхөөрөмжтэй бөгөөд гидравлик хавхлагын дээд зэргийн гүйцэтгэлийг баталгаажуулах хатуу туршилтын системтэй. R&D болон үйлдвэрлэлийн удирдлагын систем нь ISO9001, ISO14001, ISO45001 стандартад нийцдэг. Бүх соленоид чиглэлийн хавхлагууд нь CE гэрчилгээтэй. Huade® гидравлик хавхлагыг инженерийн болон барилгын машин, металлурги, машин хэрэгсэл, байгаль орчныг хамгаалах, хөлөг онгоцны үйлдвэрлэл, сансар судлал, төмөр замын транзит, газрын тос, нефть химийн, цэргийн үйлдвэрлэл болон бусад салбарт өргөнөөр ашигладаг.
|
Гидравлик |
|||
|
Хамгийн их ажиллах даралт A,B,P портууд (Мпа) |
35.0 хүртэл |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A ба B тэмдэгтэй бол T портыг ус зайлуулах порт болгон ашиглах ёстой |
|||
|
Хамгийн их урсгал (л/мин) |
80(-);60(～) |
||
|
Даралтын шингэн |
Ашигт малтмалын тос эсвэл фосфатын эфир |
||
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8~500 |
||
|
Даралтын шингэний температурын хүрээ （℃） |
-30～+80 |
||
|
Бохирдлын зэрэг |
NAS 1638 анги9 дагуу гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ. |
||
|
Цахилгаан |
|||
|
Хүчдэлийн төрөл |
DC |
AC 50/60 Гц |
|
|
Боломжтой хүчдэл (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Эрчим хүчний хэрэглээ (W) |
30 |
||
|
Хүчин чадал (VA) |
- |
50 |
|
|
Асаах тэжээл (VA) |
- |
220 |
|
|
Үүрэг |
тасралтгүй |
||
|
IS0 6403 руу шилжих цаг |
АСААЛТТАЙ (мс) |
25-аас 45 хүртэл |
10-аас 20 хүртэл |
|
Унтраах (мс) |
10-аас 25 хүртэл |
15-аас 40 хүртэл |
|
|
DIN-ийн хамгаалалт |
IP 65 |
||
|
Солих давтамж (цикл/цаг) |
15000 хүртэл |
7200 хүртэл |
|
|
Цахилгааны холболттой бол хамгаалалтын дамжуулагч (PE) |
|||
Онцлогууд:
▶ Шууд ороомогтой чиглүүлэгч дамар хавхлагын өндөр гүйцэтгэлтэй хувилбар
▶ Зөөврийн ороомогтой нойтон зүү тогтмол эсвэл хувьсах гүйдлийн ороомог
▶ Соленоидын ороомгийг 90° эргүүлэх боломжтой
▶ Ороомог солихдоо даралт үл нэвтрэх камерыг онгойлгох шаардлагагүй
▶ Цахилгааны холболтыг бие даасан болон төвийн холболтоор хийнэ
▶ Гараар дарах, сонголттой
▶ Din 24 340 маягтын A, ISO 4401 болон CETOP - RP 121H-д шилжүүлэх загвар
Хэрэглээ:
4WE 6 D төрлийн чиглүүлэлтийн хавхлагууд нь ороомог удирдлагатай чиглэлтэй дамрын хавхлагууд юм. Тэд шингэний эхлэл, зогсолт, чиглэлийг хянадаг.
Үндсэндээ чиглүүлэх хяналтын хавхлагууд нь орон сууц (1), нэг эсвэл хоёр соленоид (2), хяналтын дамар (3), нэг буюу хоёр буцах булаг (4) зэргээс бүрдэнэ. Хүчдэлгүй үед хяналтын дамар (3) нь буцах пүршээр (4) (импульсийн дамараас бусад) төвийг сахисан буюу анхны байрлалд барина. . Соленоидын (2) хүч нь хяналтын дамар (3) дээрх бүлүүрээр (5) үйлчилж, түүнийг төвийг сахисан байрлалаас шаардлагатай эцсийн байрлал руу түлхэж өгдөг. Энэ нь P-ээс А, В-ээс T эсвэл P руу чөлөөтэй урсах боломжийг олгоно. Б руу, А-аас Т.
Соленоидыг (2) хүчдэлгүй болгох үед хяналтын дамар (3) буцах пүршний (4) тусламжтайгаар төвийг сахисан байрлалд буцаана.
Нэмэлт гарын авлага (6) нь ороомогт хүчдэл өгөхгүйгээр хяналтын дамарыг (3) хөдөлгөх боломжийг олгодог.
WE 6 61B-ийн бүтцийн диаграмм
