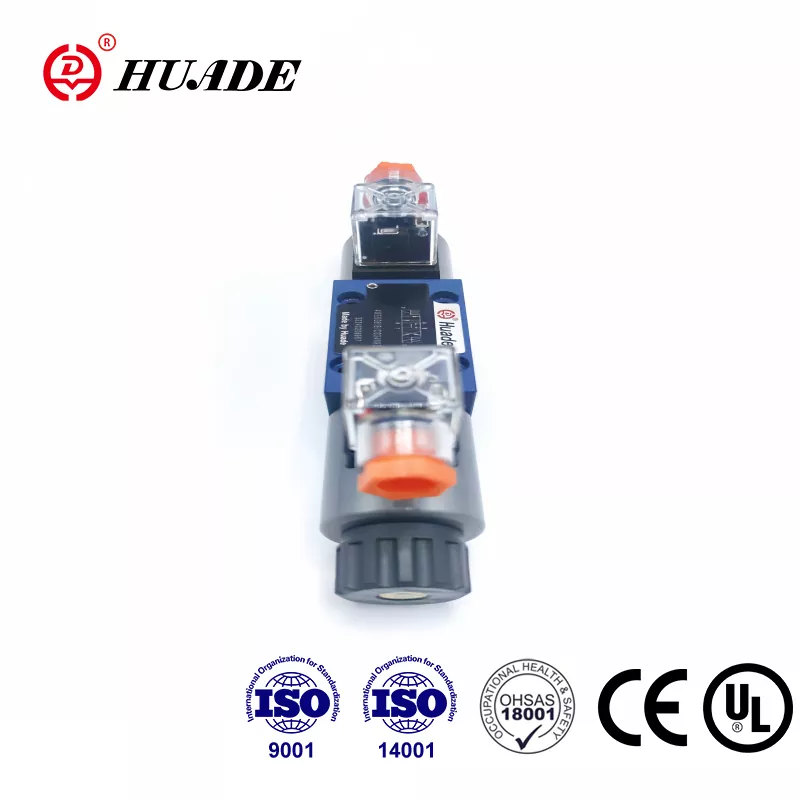

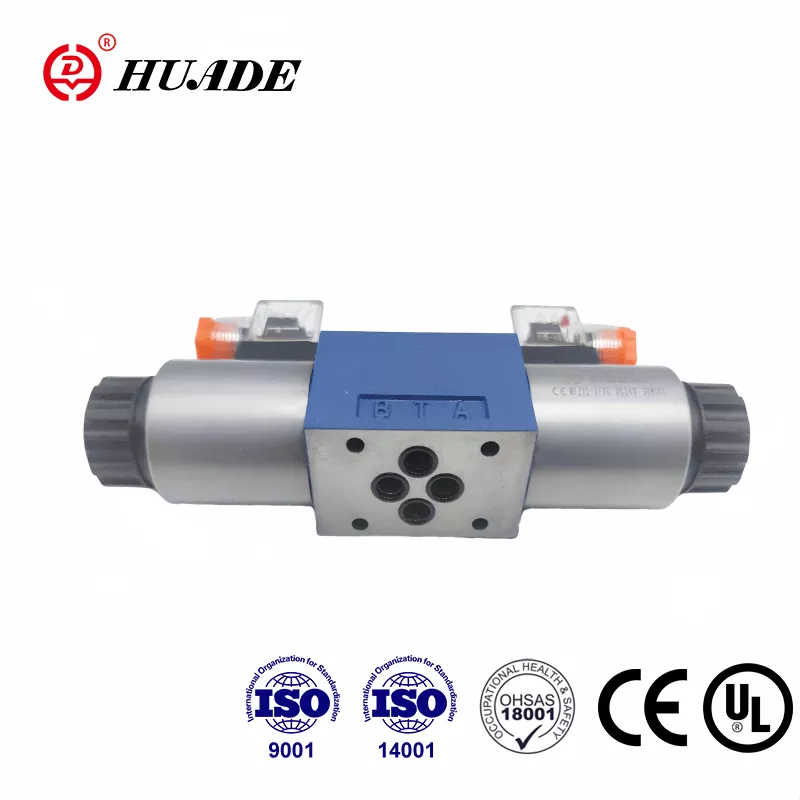

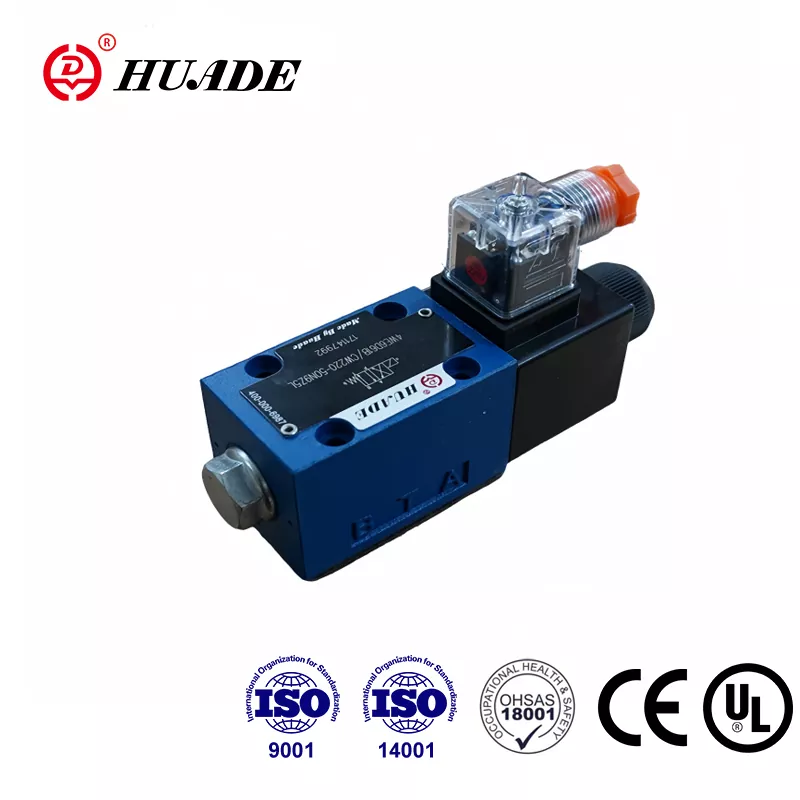

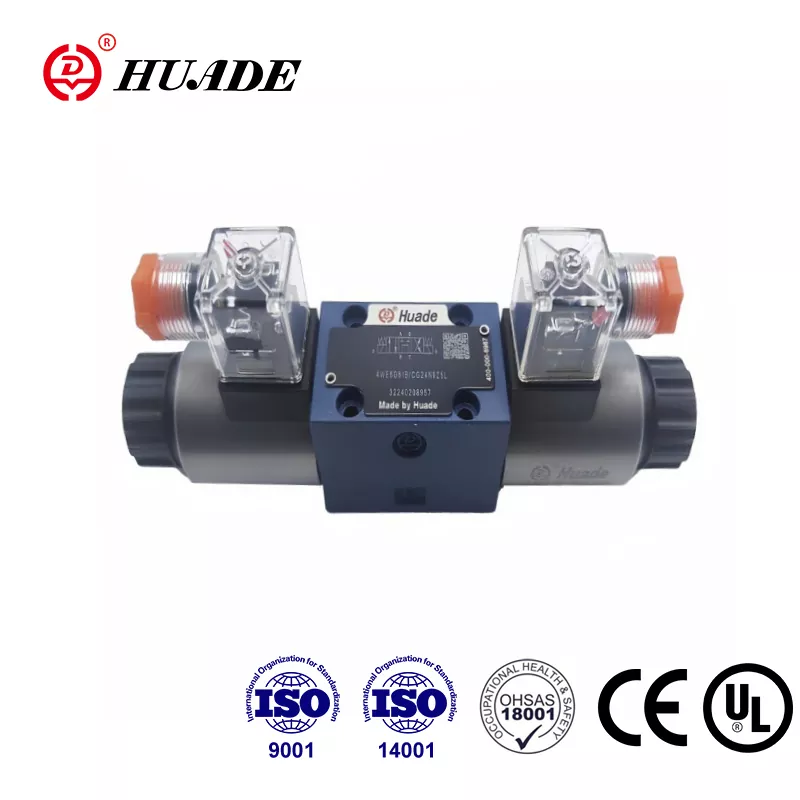

Хятадын гидравликийн салбарт тэргүүлэгч үйлдвэрлэгчийн хувьд Huade нь 1979 оноос хойш Rexroth-тэй хоёр удаа хамтран ажилласан. Huade® 4WE 6 Y чиглэлтэй дамар хавхлагыг үйлдвэрлэлийн янз бүрийн орчинд өргөнөөр ашигладаг. Энэ нь Rexroth-ийн санал болгож буй ижил загварыг сольж болно. Хятад болон гадаад орнуудад маш их зарагддаг. Huade нь чиглэлийн хавхлаг бүрийг дээд зэргийн гүйцэтгэлтэй байлгахын тулд чанарт ихээхэн анхаарал хандуулдаг. Huade нь дэлхийн өнцөг булан бүрээс импортолсон 750 дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмжтэй. Соленоид чиглэлийн хавхлагын цуврал нь CE гэрчилгээг давсан. Үйлдвэр нь ISO9001, ISO14001, ISO45001-ийг давсан. Huade® гидравлик ороомог хавхлагууд нь тогтвортой ажиллагаатай тул Хятадад цэргийн үйлдвэр болон бусад салбарт өргөн хэрэглэгддэг.
|
Гидравлик |
|||
|
Хамгийн их ажиллах даралт A,B,P портууд (Мпа) |
35.0 хүртэл |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A ба B тэмдэгтэй бол T портыг ус зайлуулах порт болгон ашиглах ёстой |
|||
|
Хамгийн их урсац (л/мин) |
80(-);60(～) |
||
|
Даралтын шингэн |
Ашигт малтмалын тос эсвэл фосфатын эфир |
||
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8~500 |
||
|
Даралтын шингэний температурын хүрээ （℃） |
-30～+80 |
||
|
Бохирдлын зэрэг |
NAS 1638 анги9 дагуу гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ. |
||
|
Цахилгаан |
|||
|
Хүчдэлийн төрөл |
DC |
AC 50/60 Гц |
|
|
Боломжтой хүчдэл (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Эрчим хүчний хэрэглээ (W) |
30 |
||
|
Хүчин чадал (VA) |
- |
50 |
|
|
Асаах тэжээл (VA) |
- |
220 |
|
|
Үүрэг |
тасралтгүй |
||
|
IS0 6403 руу шилжих цаг |
АСААЛТТАЙ (мс) |
25-аас 45 хүртэл |
10-аас 20 хүртэл |
|
OFF (MS) |
10-аас 25 хүртэл |
15-аас 40 хүртэл |
|
|
DIN-ийн хамгаалалт |
IP 65 |
||
|
Солих давтамж (цикл/цаг) |
15000 хүртэл |
7200 хүртэл |
|
|
Цахилгааны холболттой бол хамгаалалтын дамжуулагч (PE) |
|||
Онцлогууд:
▶ Шууд соленоид хөтлөгчтэй чиглүүлэгч дамар хавхлагын өндөр үзүүлэлттэй хувилбар
▶ Зөөврийн ороомогтой нойтон зүү тогтмол эсвэл хувьсах гүйдлийн ороомог
▶ Соленоидын ороомог 90° эргүүлэх боломжтой
▶ Цахилгааны холболтыг бие даасан болон төвийн холболтоор хийнэ
▶ Ороомог солихдоо даралт үл нэвтрэх камерыг онгойлгох шаардлагагүй
▶ Гараар дарах, сонголттой
▶ Din 24 340 маягтын A, ISO 4401 болон CETOP - RP 121H-д шилжүүлэх загвар
Хэрэглээ:
4WE 6 Y төрлийн чиглэлтэй хавхлагууд нь соленоидоор ажилладаг чиглэлтэй дамрын хавхлагууд юм. Тэд шингэний эхлэл, зогсолт, чиглэлийг хянадаг.
Үндсэндээ чиглүүлэх хяналтын хавхлагууд 4WE 6 нь орон сууц (1), нэг эсвэл хоёр соленоид (2), хяналтын ороомог (3), нэг эсвэл хоёр буцах пүрш (4) зэргээс бүрдэнэ. Хүчдэлгүй үед хяналтын дамар (3) нь буцах пүршээр (4) (импульсийн дамараас бусад) төвийг сахисан буюу анхны байрлалд барина. . Соленоидын хүч (2) нь удирдлагын дамар (3) дээрх бүлүүрээр (5) үйлчилж, үүнийг төвийг сахисан байрлалаас шаардлагатай эцсийн байрлал руу түлхэж өгдөг. Энэ нь P-ээс А, В-ээс T эсвэл P руу чөлөөтэй урсах боломжийг олгоно. Б руу, А-аас Т.
Соленоидыг (2) хүчдэлгүй болгох үед хяналтын дамар (3) буцах пүршний (4) тусламжтайгаар төвийг сахисан байрлалд буцаана.
Нэмэлт гарын авлага (6) нь ороомогт хүчдэл өгөхгүйгээр хяналтын дамарыг (3) хөдөлгөх боломжийг олгодог.
WE 6 61B-ийн бүтцийн диаграмм
