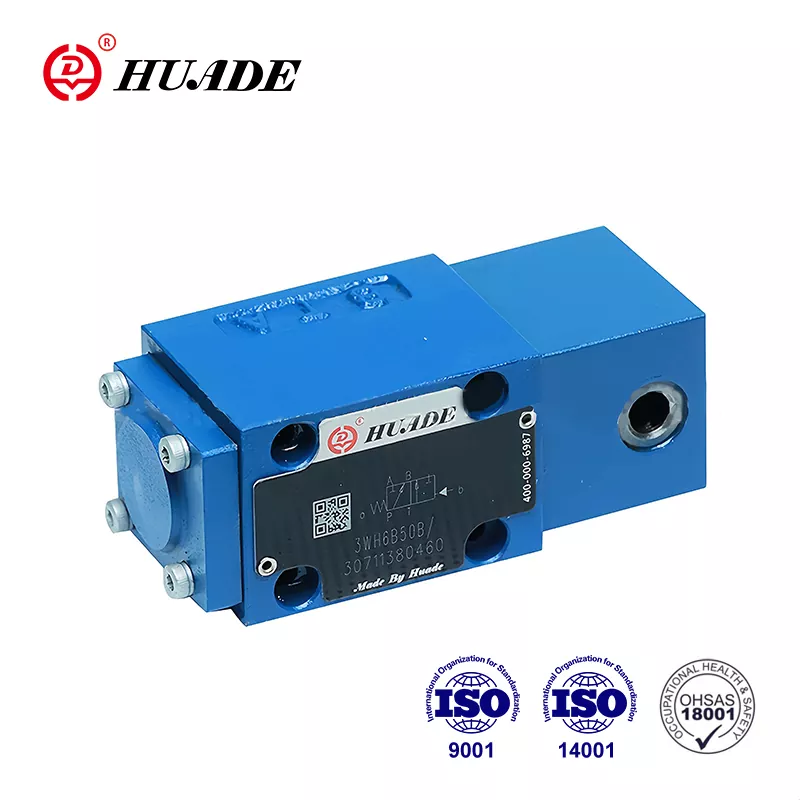

Хятадын гидравликийн салбарт тэргүүлэгч үйлдвэрлэгчийн хувьд Huade Hydraulic нь Rexroth компанитай хоёр удаа урт хугацааны хамтын ажиллагааны туршлагатай. Huade® чиглэлийн хяналтын хавхлага WH нь технологийн хувьд илүү дэвшилтэт бөгөөд энэ шугамын ижил төстэй бүтээгдэхүүнээс илүү бат бөх байдаг. Huade нь гидравлик бүтээгдэхүүний өндөр чанарыг хангах үүднээс дэлхийн өнцөг булан бүрээс импортолсон 750 гаруй дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмжийг ажиллуулдаг. Энэ шугамын ижил төстэй бүтээгдэхүүнээс илүү дэвшилтэт технологитой, удаан эдэлгээтэй байдаг. Тус үйлдвэр нь ISO9001, ISO14001, OH SAS18001 зэрэг олон улсын стандартад нийцдэг. Huade Hydraulic-ийн үйлдвэрлэсэн чиглэлийн хавхлагуудыг далайн гидравлик системд өргөн ашигладаг. Huade нь далайн салбарт асар том хэрэглэгчийн бүлгийг эзэмшдэг.
|
Хэмжээ |
6 |
10 |
|
|
Хамгийн их ажлын даралт |
A, B,P портууд (МПа) |
31.5 хүртэл |
|
|
Порт T (МПа) |
16 хүртэл |
||
|
A ба B тэмдэгтэй T портыг гоожих порт болгон ашиглах ёстой |
|||
|
Хамгийн их урсгал (л/мин) |
60 хүртэл |
120 хүртэл |
|
|
Урсгалын дагуу ажиллаж байна |
Тэмдэг Q6% нэрлэсэн хөндлөн огтлолын талбай |
||
|
W тэмдэг, нэрлэсэн хөндлөн огтлолын 3% |
|||
|
Шингэн |
Ашигт малтмалын тос эсвэл фосфатын эфир |
||
|
Даралтын шингэний температурын хүрээ （℃） |
-20～+80 |
||
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8~500 |
||
|
Жин (кг) |
1 үйлдлийн цилиндр |
ойролцоогоор 2 |
ойролцоогоор 3.5 |
|
2 үйлдлийн цилиндр |
ойролцоогоор 2.2 |
ойролцоогоор 4.5 |
|
|
График даралт (МПа) |
мин |
0.6-аас 1> савны даралт |
0.5 |
|
хамгийн их |
20 |
6 |
|
Онцлогууд:
▶ Шууд удирдлагатай дамар хавхлага
▶ Цус харвалтын хязгаартай хоёр байрлалтай хавхлага нь сонголттой
▶ Дэд хавтан суурилуулах
▶ Din 24 340 хэлбэрийн A, ISO 4401 ба CETOP - RP 121H-д суурилуулах загвар
Хэрэглээ:
WH хавхлагууд нь гидравлик удирдлагатай чиглэлтэй дамар хавхлагууд юм. Эдгээр нь урсгалын зогсолт, эхлэх, чиглэлийг хянахад ашиглагддаг.
Чиглэлийн хавхлагууд нь голчлон орон сууц (1), нэг буюу хоёр ажиллах элемент (2) (гидравлик, пневматик ажиллагаатай цилиндр), хяналтын дамар (3), түүнчлэн нэг буюу хоёр буцах булаг (4) зэргээс бүрдэнэ.
Амрах үед хяналтын дамар (3) нь буцах булаг (3) (импульсийн хавхлагаас бусад) голд эсвэл эхлэх байрлалд хадгалагддаг.
Удирдлагын дамар (3) нь ажиллах элементүүдээр шаардлагатай шилжих байрлал руу түлхэгдэнэ.
Хаалттай, ..OF/ гэж бичнэ.
Гидравлик эсвэл пневматик удирдлагатай чиглүүлэгч хавхлагуудыг бэхэлгээтэй (5) 2 байрлалтай хавхлаг хэлбэрээр авах боломжтой. Хаалттай ажиллах элементүүдийг ашиглах үед шилжүүлэгчийн байрлал бүрийг түгжиж болно.
Буцах пүршгүй, бэхэлгээгүй,..О/ гэж бичнэ.
Ашиглалтын элементүүдийг буцах пүршгүй, бэхэлгээгүй ашиглах үед тайван байдалд шилжих тодорхой байрлал байдаггүй.
Бүтцийн диаграм
Картриж тохируулагч
Өгөгдсөн ажиллагааны нөхцөлд шилжүүлэгчийн горимын явцад хавхлагын гүйцэтгэлийн хязгаараас давсан урсгал гарч ирэх үед хайрцагны тохируулагчийг ашиглах шаардлагатай болно.
Энэ нь чиглэлтэй хавхлагын P сувагт залгагддаг.
