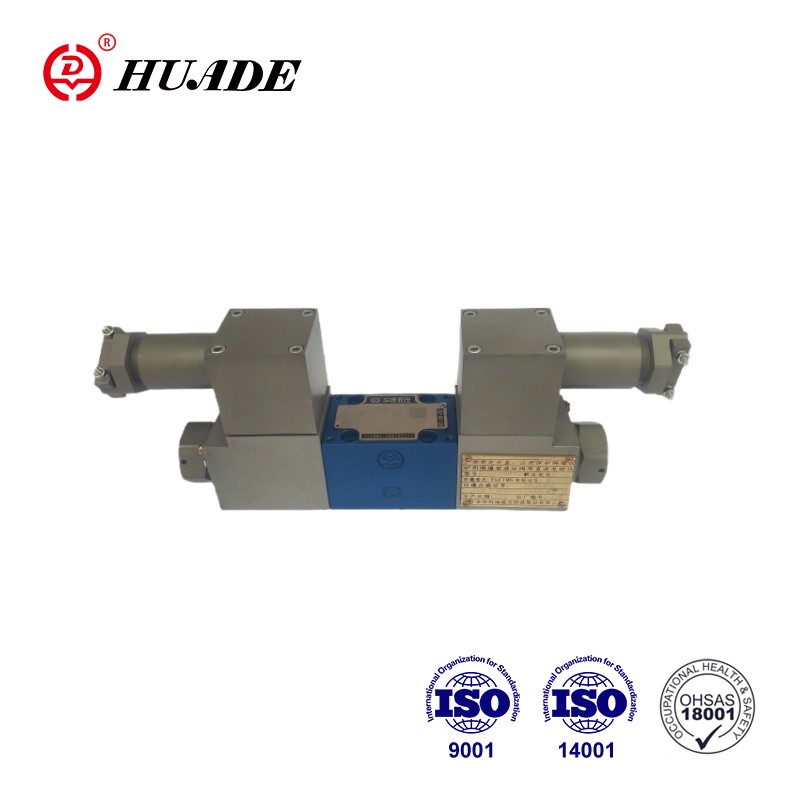

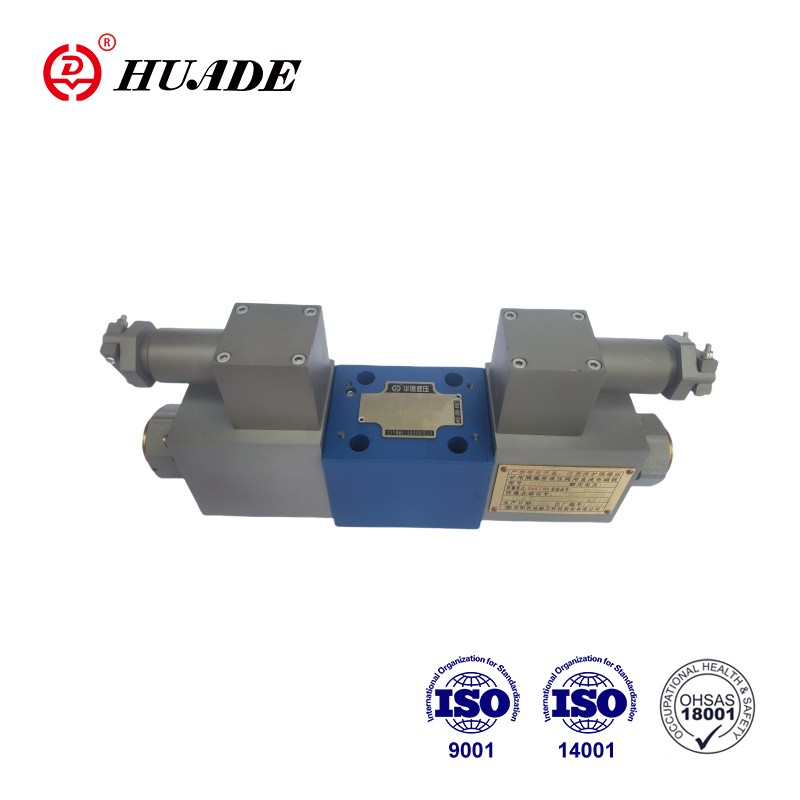

Тэсрэлтэнд тэсвэртэй пропорциональ чиглүүлэгч хавхлага 4WRA 10-2X нь өндөр чанартай зэврэлтэнд тэсвэртэй материалаар хийгдсэн бөгөөд орон сууц нь тэсрэлтээс хамгаалагдсан материалаар хийгдсэн бөгөөд дэлбэрэлтийн нөлөөлөл, дөлний элэгдлийг үр дүнтэй эсэргүүцэх чадвартай. Тэсрэлтийн хамгаалалттай пропорциональ чиглэлийн хавхлага 4WRA 10-2X нь CNEX гэрчилгээг давсан. Huade-ийн дэлбэрэлтэнд тэсвэртэй бүтээгдэхүүн нь зах зээл дээр өндөр чанартай, хямд үнээр байнга магтаал хүртсэн.
| Гидравлик | |||
| Суурилуулалт | Нэмэлт, илүү тохиромжтой, хэвтээ | ||
| Нэрлэсэн хэмжээ | 6 | 10 | |
| Жин (кг) | 4WRA...2X | 2 | 6.6 |
| △p = 10 бар (л/мин) үед нэрлэсэн урсгалын Qvnom | 7, 15, 26 | 30, 60 | |
| Гистерезис (%) | ≤5 | ||
| Буцах хугацаа (%) | ≤1 | ||
| Хариултын мэдрэмж (%) | ≤ 0.5 | ||
| Хамгийн их ажлын даралт | A,B,P портууд (бар) | 350 | |
| Порт T (бар) | 210 | ||
| Даралтын шингэн | DIN 51524 стандартын дагуу эрдэс тос (HL,HLP). | ||
| Хүсэлтийн дагуу бусад даралтат шингэн! | |||
| Орчны агаарын температурын хүрээ (℃) | 4WRA...2X | -20°C - 70°C(-4°F - 158°F) | |
| Зуурамтгай байдлын хүрээ (мм2/s) | 20-380 (илүү зохимжтой 30-аас 46) | ||
| Шингэний цэвэр байдлын ангилал | NAS1638 анги9 эсвэл ISO 4406 анги 20/18/15 | ||
| Цахилгаан | ||||
| 1) Соленоидын өгөгдөл | ||||
| Хүчдэлийн төрөл | DC | |||
| 4WRA-д зориулсан командын утгын дохио | ±10Vor4~20mA | |||
| Соленоидын хамгийн их гүйдэл (A) | 2.5 | 1.5 | 0.8 | |
| Соленоидын ороомгийн эсэргүүцэл (Ω) | Хүйтэн утгыг 20 ° C температурт | 2 | 4.8 | 19.5 |
| Хамгийн их дулаан утга | 3 | 7.2 | 28.8 | |
| Үүрэг (%) | ED100% | |||
| Хамгийн их ороомгийн температур (℃) | 150 | |||
| EN60529 стандартын дагуу хавхлагын хамгаалалт | IP 65 | |||
| 2) Хяналтын электрон хэрэгсэл | ||||
| Өсгөгч | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Нийлүүлэлтийн хүчдэл (V) | Нэрлэсэн хүчдэл | 24 | ||
| Доод хязгаарын утга | 21/22(4WRA) | |||
| Дээд хязгаарын утга | 35 | |||
| Өсгөгчийн эрчим хүчний хэрэглээ (A) | Imax | <1.8 | ||
| Импульсийн гүйдэл | 3 | |||
Онцлогууд:
▶Урсгалын чиглэл, хэмжээг хянах зориулалттай пропорциональ чиглүүлэгч хавхлаг
▶Доорх хавтан суурилуулах: Зөөврийн загвар нь ISO4401-д нийцдэг
▶Төв утастай, зөөврийн ороомогтой пропорциональ соленоидын тусламжтайгаар идэвхжүүлнэ
▶Хавар төвтэй удирдлагын дамар
Хэрэглээ:
Дэлбэрэлтээс хамгаалах пропорциональ чиглүүлэгч хавхлага 4WRA 10-2X нь нүүрсний уурхайд өргөн хэрэглэгддэг. нефть химийн үйлдвэр.
Хавхлагууд нь үндсэндээ: бэхэлгээний гадаргуутай их бие (1), шахалтын пүрштэй (2) хяналтын дамар (3), төв утастай цахилгаан соронзон (4) зэргээс бүрдэнэ.
Цахилгаан ороомог (4) хүчдэлгүй үед хяналтын дамар (3) нь шахалтын пүршээр (2) төв байрлалд байрладаг.
Пропорциональ ороомог (4)-ийн аль нэгийг идэвхжүүлэх замаар удирдлагын дамарыг (3) шууд ажиллуулах, жишээлбэл. цахилгаан оролтын баруун талын удирдлага, дараа нь цахилгаан оролтын дохионы пропорциональ хяналтын дамар (3) зүүн тийш хөдөлж, урагшлах урсгалын шинж чанар бүхий нүхтэй төстэй огтлолоор P-ээс A ба B-ээс T хүртэлх холболтыг хийнэ.
4WRA(E)...A-2X 2 сэлгэн байрлалтай хавхлагууд нь зөвхөн "a" ороомогтой. "b" пропорциональ ороомог дээр залгуур (6) суурилуулсан.
Тэсрэлтээс хамгаалсан пропорциональ чиглэлийн хавхлагын тэмдэг 4WRA 10-2X
