Гидравлик урсгалын хяналтын хавхлага гэж юу вэ?
Гидравлик урсгалын хяналтын хавхлага нь гидравлик системд шингэний удирдлагын хянагчтай адил юм. Гэрлэн дохиоллын гэрэл нь уулзвараар хичнээн машин дамждаг тул эдгээр хавхлаг нь таны системээр хэр их гидравлик шингэнийг удирддаг.
Зүгээр л тавих,Гидравлик урсгалын хяналтын хавхлаг нь гидравын хавхлага нь гидравлик мотор, цилиндрийг хянах замаар цилиндрийг зохицуулдагБайна уу. Илүү их шингэн нь илүү хурдан хөдөлгөөн гэсэн үг бөгөөд шингэн бага нь удаан хөдөлгөөнийг багасгах гэсэн үг юм.
Яагаад урсгал хяналтын хавхлагууд яагаад ийм чухал вэ?
Гидравлик шингэнийг гидравлик системийн "цус" гэж боддог. Тохиромжтой урсгалын хяналтгүйгээр таны систем нь хяналтгүй цусны даралттай хүн шиг байх болно.
Энд урсгалын хяналтын хавхлагууд таны системд юу хийх вэ:
Гидравлик урсгалын хяналтын хавхлаг хэрхэн ажилладаг вэ?
Үндсэн зарчим нь гайхмаар энгийн юм. Эдгээр хавхлагууд нь шингэнийг дамжуулж өгөх ёстой хувьсагчийг бий болгох замаар ажилладаг.
Савыг усаар дүүргэх гэж оролддог гэж төсөөлөөд үз дээ. Хэрэв та усны цоргыг нээж байгаа бол ус түрхээд аажмаар урсдаг. Өргөн нээгээд ус хурдан гарч байна. Урсгал хяналтын хавхлагууд нь ижил аргаар ажилладаг - шингэний урсгалын хурдыг хянахын тулд нээлтийн хэмжээг тохируулдаг.
Үндсэн хурдны хяналтанд сайн
- Нээлтийн хэмжээ- том нээлт = илүү урсгал
- Даралтынлалалт- Илүү өндөр даралт = хурдан урсгал (үндсэн хавхлагуудад)
- Шингэний зузаан- өтгөн шингэн = удаан урсгал
Гидравлик урсгалын хяналтын хавхлагын үндсэн төрөл
1. Энгийн урсгал хяналтын хавхлагууд
Зүү хавхлагууд
- Төгс төгөлдөр, жижиг тохируулга хийхэд тохиромжтой
- Галын хоолойны оронд дуслыг ашиглах гэх мэт
- Тохируулга, нарийн тохируулахад тохиромжтой
- Доошоо: Даралт өөрчлөгдөхөд урсдаг
Тохируулагч хавхлага
- Үндсэн хурдны хяналтанд сайн
- Гараар тохируулахад хялбар
- Энгийн системд нийтлэг байдаг
- Асуудал: Тохиромжгүй хурд
Бөмбөгийн хавхлага
- Гол төлөв хяналтанд
- Маш удаан эдэлгээтэй, найдвартай
- Хурдны хяналтанд хязгаарлагдмал нарийвчлал
- Тусгаарлах хэсгүүдэд тохиромжтой
2. Дэвшилтэт урсгалын хяналтын хавхлагууд

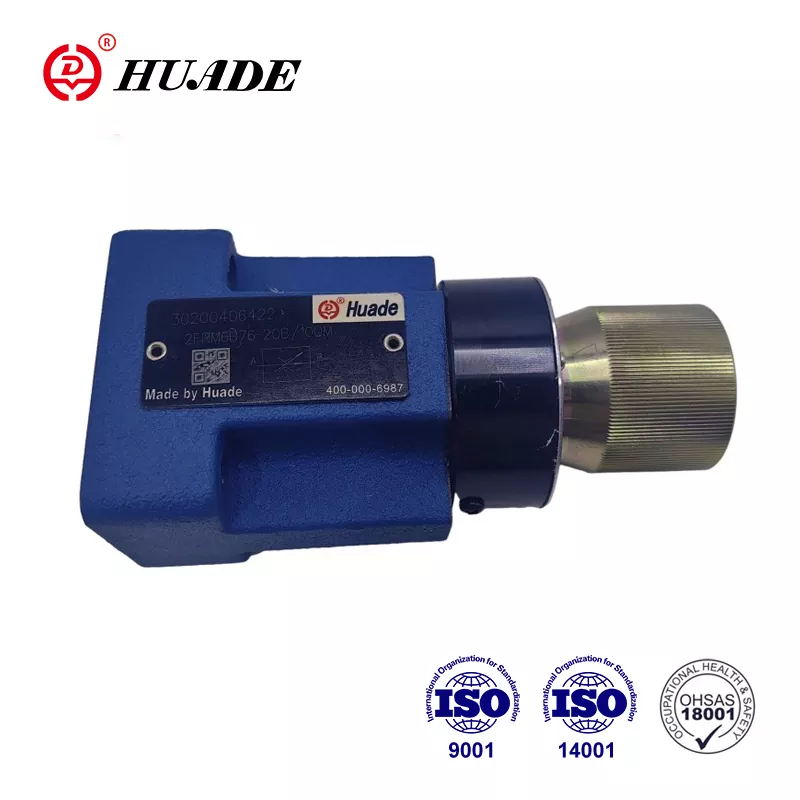

Даралт-нөхөн олговоргүй хавхлагууд
Гидравлик системийн "ухаалаг" хавхлагууд. Даралт өөрчлөгдөхөд хүртэл урсацыг тогтвортой байлга.
Техникийн дэлгэрэнгүй:
- Баригдсан нисгэгч хавхлага нь даралтын дифференцион дээр суурилсан үндсэн цэгийг автоматаар тохируулдаг
- Нөхөн олговрийн хүрээ:Ихэвчлэн 50-350 баар даралтын хүрээний хүрээнд ± 5% -ийн нарийвчлалыг хадгалдаг
- Дотоод бүрэлдэхүүн хэсэг:Хавар ачаалалтай нөхөн олговрын дамар, тохируулж тохируулж тохируулах цэгүүд, даралт мэдрэгчтэй портууд
Илүү үнэтэй боловч илүү найдвартай. Нарийвчлалтай ажилд төгс тохирно.
Тоолуур дээр ба
Хязгаарлалт:Хэт ачааллыг хэтрүүлж агуулга үүсгэж болно
Хамгийн сайн:Эерэг ачаалал, доошоо чиглэсэн босоо цилиндр
Даваалга: :..Дохио нь зөв одоогийн / PWM-ийг хөрвүүлэх
Хамгийн сайн:Хэт их ачаалал, босоо цилиндрийг буцааж авах
Пропорциональ урсгалын хяналтын хавхлагууд
Super-Nestise тохируулга хийхэд цахимаар хянах.
- Хяналтын арга:PWM (импульсийн өргөн модуляци) Цахим өсгөгчөөс дохио өгдөг
- Хоёрдогч шат:Урсгал мэдрэгч эсвэл албан тушаалын санал хүсэлтээр хаалттай давталтыг хянах
- Хариултын цаг:Гэмтлийн өөрчлөлтөд ихэвчлэн 10-50 миллисекунд байдаг
- Дохионы хүрээ:Стандарт 4-20MA эсвэл 0-10V Хяналтын дохио
- Охивлогчдын онцлог:Хавхлага нь хавхлагыг наалдуулахаас сэргийлж, налуу замыг жигд эхлүүлнэ
Програмчлагдаж, автоматжуулж болно. Үнэтэй боловч хамгийн сайн хяналтыг санал болго. Орчин үеийн CNC машин, роботын нийтлэг.
Нарийвчилсан техникийн ойлголтууд
Даралт нөхөн төлбөрийн гүн шумбах
Даралт-нөхөн олговоргүй хавхлагууд нь хоёр үе шаттай загварыг ашигладаг:
- Үндсэн үе шат:Тохируулж тохируулах цэг (хэрэглэгчийн хяналттай)
- Хоёрдогч шат:Автомат нөхөн олговрын дамар нь даралтын дифференциалст хариу үйлдэл үзүүлдэг
Ажлын зарчим:
- Нөхөн олгогч нь тогтмол даралтын уналт (ихэвчлэн 7-10 бар) -ийг үндсэн өнцөгтөөр хадгалдаг
- Доошоо урсгалын даралт нэмэгдэж байх үед нөхөн төлбөр нь урсгалыг хадгалахад илүү их нээгдэнэ
- Дээшээ даралтын уналт дусал, нөхөн олговор нь урсгал нэмэгдэхээс урьдчилан сэргийлэхийн тулд хязгаарлалт хийдэг
- Үр дүн:Ачаалал өөрчлөгдөхөөс үл хамааран тууштай урсгал
Хяналтын дохиог арилгаж дуусна
Цахим хяналтын шугам:
- Командын дохио:4-20MA эсвэл ± 10V-ээс PLC / Controller-аас
- Охивч татагч:Дохио нь зөв одоогийн / PWM-ийг хөрвүүлэх
- Solenoid хариу:Пропорциональ соленоид нь одоогийн фиталь пропорцийг бий болгодог
- Хавхлагын хариу:Spool байрлал нь Solenoid Force-тэй шууд холбоотой байдаг
- Урсгал гаралт:Хамгийн бага гистерезис бүхий нарийн урсгалын хяналт
Дэвшилтэт онцлог:
Урсгалыг шилжүүлсэн технологи
Spool хэлбэрийн урсгалын хуваагч:
- Синхрончлолын дамарыг хуваахын тулд ашиглана уу
- Нарийвчлал:Ердийн нөхцөлд ± 5% урсгалын хэлтэс
- Даралтын мэдрэмж:Том даралтын ялгаатай гүйцэтгэлийн доройтол
- Програмууд:Ижил төстэй ачааллын програмд тохиромжтой
Араа төрөл бүрийн урсгалын хуваагч:
- Урсгалын хэлтэст зориулсан нарийвчлалтай араа тоноглолыг ашиглана уу
- Нарийвчлал:Даралтаас үл хамааран ± 2% урсгалын хуваагдал
- Өөрийгөө нөхөн төлөх:Тогтвортой өөрчлөлтийг автоматаар тохируулдаг
- Програмууд:Шүүмжлэлтэй синхрончлол (Нисэх онгоцны удирдлага, хүнд өргөлт)
Хэрэгжүүлэх
Өмнрийн боловсролын тоног төхөөрөмж
- Экскаваторууд: Гөлгөр гар, хувин хөдөлгөөн
- Cranes: Нарийвчлан өргөх, байрлал
- Бульдозер: Хяналттай ирний тохируулга
Өсөлт
- Тарилгын хэвний машинууд: Төгс хэсэг
- CNC Machines: Тодорхойлох хурд
- ХУДАЛДАН АВАХ: СИНЕРИЙН ХӨДӨЛМӨР
Хөдөө аж ахуй
- Ургацаа: Зохицуулалттай зүсэлт, цуглуулга
- Трактор: Хяналтыг хэрэгжүүлэх
- Усалгааны систем: Усны урсгалын менежмент
Бусад програмууд
- Эрчим хүчний үйлдвэр Түвшин
- Усны эмчилгээний байгууламж
- Газрын тос, хийн үйл ажиллагаа
- Уваронын төхөөрөмж
Баруун урсгалын хяналтын хавхлагыг хэрхэн сонгох вэ
Баруун хавхлагыг сонгох нь ажлын зөв хэрэгслийг сонгохтой адил юм. Эдгээр хүчин зүйлийг авч үзье:
1. Системийн шаардлага
- Таны систем ямар даралт ажилладаг вэ?
- Танд хэр их урсгал хэрэгтэй вэ?
- Та ямар шингэн хэрэглэж байгаа вэ?
Техникийн үзүүлэлт
| Хүсэлт | Санал болгож буй хавхлагын төрөл | Хувьсгал | Хамгийн их даралт | Холбогдох хэмжээ | Удирдлаган арга арга |
|---|---|---|---|---|---|
| Жижиг CNC машин | Зүү хавхлаг | 2-8 л / мин | 210 баар | 1/4 "npt | Гарын авлага |
| Тарилгын хэвний | Даралт-нөхөн олговор | 15-50 л / мин | 350 бар | 1/2 "Сэ | Гараар / цахилгаан |
| Экскаваторын гар | Визндаль | 80-200 л / мин | 420 бар | 3/4 "SAE | Цахим (PWM) |
| Гидравлик хэвлэл | Тоолуур | 25-100 л / мин | 700 бар | 1 "Сае | Нисгэгч ажилласан |
| Хөдөлгөөнт Cran | Нэн тэргүүний хавхлага | 120-300 л / мин | 350 бар | 1 "Сае | Ачаалах мэдрэмж |
2. Нарийвчилсан хэрэгцээ
3. Орчин
- Температурын хүрээнд:Стандарт хавхлагууд -20 ° C-ээс 80 ° C хүртэл ажилладаг
- Хэт их нөхцөл байдал:-40 ° C-ээс 120 ° C-д шаардлагатай тусгай лац
- Зэврэлтжүүлэх шингэн:Зэвэрдэггүй ган эсвэл тусгай боов хийх шаардлагатай
- Өндөр чичиргээ:Lock-утсан тохируулга эсвэл цахим хяналтыг санал болгож байна
4. Төсвийн хэлэлцүүлэг
Нийтлэг асуудал, шийдэл
Асуудал: Тохиромжгүй хурд
Шинж тэмдгүүд:ACTUATER нь хурдтай хурд, санамсаргүй байдлаар удааширдаг
Шалтгаан:Бохир шингэн, хавхлагын хэсгүүд, буруу хавхлагын төрөл
Шийдэл:Хавхлага нь хавхлагыг наалдуулахаас сэргийлж, налуу замыг жигд эхлүүлнэ
Асуудал: хэт халалт
Шинж тэмдгүүд:Систем хэт халуун байна, гүйцэтгэлийг бууруулдаг
Шалтгаан:Дотоод алдагдал, буруу хавхлагын тохиргоо
Шийдэл:Лацыг орлуулах, хавхлагын тохиргоог тохируулах, хавхлагын зохих хавхлагыг шалгана уу
Асуудал: Урсгал хяналтын систем дэх хөндий
Шинж тэмдгүүд:Эерэг ачаалал, доошоо чиглэсэн босоо цилиндр
Техникийн тайлан:Шингэний хурд нь чухал хязгаараас давсан тохиолдолд даралт нь уурын даралтаас доош унана
Шалтгаан:
- Метрийг хэтрүүлж ачаалалтай хавхлагууд
- Доод талын хавхлагын чимэглэл
- Өндөр шингэний температур нь уурын даралтыг бууруулдаг
Шийдэл:
- Тохируулга руу шилжих
- Програмчлагдсан хурдатгал / бууралт
- PWM (импульсийн өргөн модуляци) Цахим өсгөгчөөс дохио өгдөг
Шүүмжлэлтэй томъёо:Урсгал хурдыг сорох шугамаар <6 м / с-ийг хангах
Асуудал: Урсгал хяналтын хавхлага тогтворгүй байдал
Шинж тэмдгүүд:Ан хийх, Осцилляци, тогтворгүй ажиллагааны хөдөлгөөн
Техникийн шалтгаан:
- Пропорциональ хавхлагын хяналтын давталт хангалтгүй байна
- Resonant давтамжийн тохирох системийн байгалийн давтамж
- Том даралтын ялгаатай гүйцэтгэлийн доройтол
Шийдэл:
- PID параметрүүдийг тохируулах (пропорциональ ашиг олох, чийгшүүлэх)
- Системийн дагаж мөрдөх аккумуляторыг нэмнэ үү
- Туршилтын шугамд урсгалын хязгаарлалтыг суулгана уу
- Илүү өндөр давтамжийн хариу (Servo хавхлаг) бүхий хавхлагыг ашиглана уу.
Урт наслах засварын зөвлөмжүүд
Сарын шалгалт
- Загварын эргэн тойронд гадаад алдагдлыг хайж олох
- Шингэний түвшин, өнгийг шалгана уу
- Ер бусын дуу чимээг сонсох
- Хэт их чичиргээ мэдрэх
Улирлын үйлчилгээ
- Гидравлик шүүлтүүрийг солих
- Туршилтын шингэн чанар
- Хавхлагын тохируулгыг шалгана уу
- Лацип ба холболтыг шалгана уу
Жилийн засвар үйлчилгээ
- Шаардлагатай бол хавхлагын бүрэн засвар
- Өмсөх хэсгүүдийг солих
- Системийн баримт бичгийг шинэчлэх
- Тохиромжтой ашиглахын тулд операторуудыг сургах
Урсгалын хяналтын хавхлагын ирээдүй
Технологи нь эдгээр хавхлагыг илүү ухаалаг, илүү үр дүнтэй болгодог:
Түлхүүр takeaways
- Гидравлик урсгалын хяналтын хавхлагууд ньХурийн зас бүлГидравлик системд зориулагдсан
- Өөр өөр төрлийн үйлчилдэг - Энгийн гарын авлагын хавхлагаас эхлээд дэвшилтэт электронууд хүртэл
- Зөв сонгохмөнгө хэмнэдэгсистемийн гүйцэтгэлийг сайжруулдаг
- Тогтмол засвар үйлчилгээ нь үнэтэй эвдрэлээс урьдчилан сэргийлдэг
- Шинэ технологи бол хавхлагыг илүү ухаалаг, илүү үр дүнтэй болгодог
Байгуулах
Гидравлик урсгалын хяналтын хавхлагыг ойлгох шаардлагагүй. Эдгээр амин чухал бүрэлдэхүүн хэсэг нь гидравлик ертөнцийн хурдны хянагч бөгөөд бүх зүйл аюулгүй байдал, нарийвчлал, үр ашиг.
Эдгээр хавшигчид нь тоног төхөөрөмжийг ашиглах, тоног төхөөрөмжийн сонголт, засвар үйлчилгээ хийхэд хэрхэн илүү сайн, засвар үйлчилгээ хийх талаар мэддэг.
Санаж байна уу: Баруун урсгалын хяналтын хавхлага, зөв засвар үйлчилгээ, эрчим хүчний найдвартай, эрчим хүч хэмнэлт, үйл ажиллагааны аюулгүй байдал. Ухаантай, тогтмол байлга, тогтмол байлгах, гидравлик систем танд ирэх болно.
