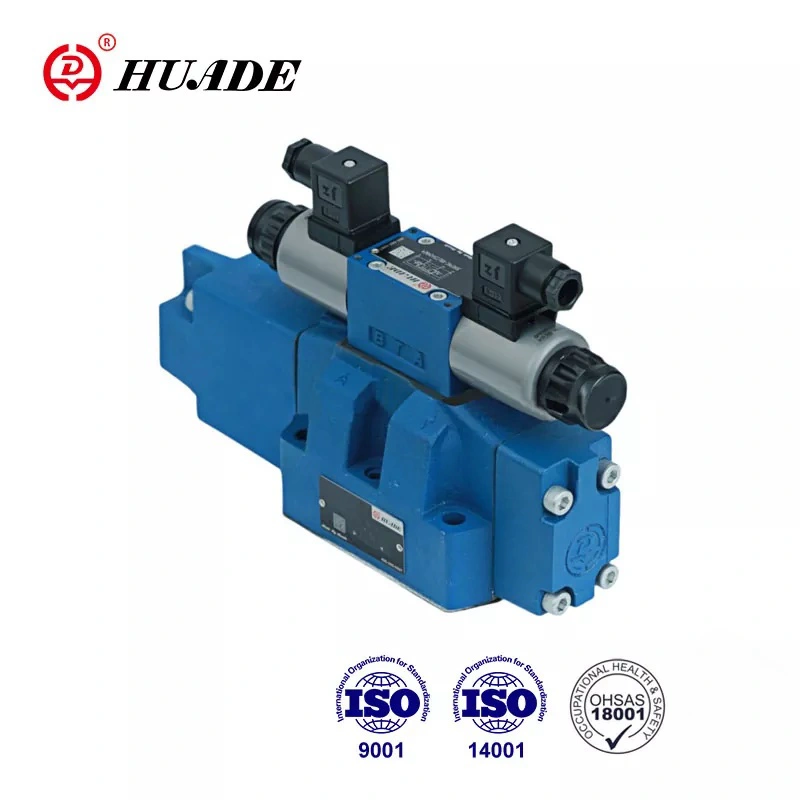

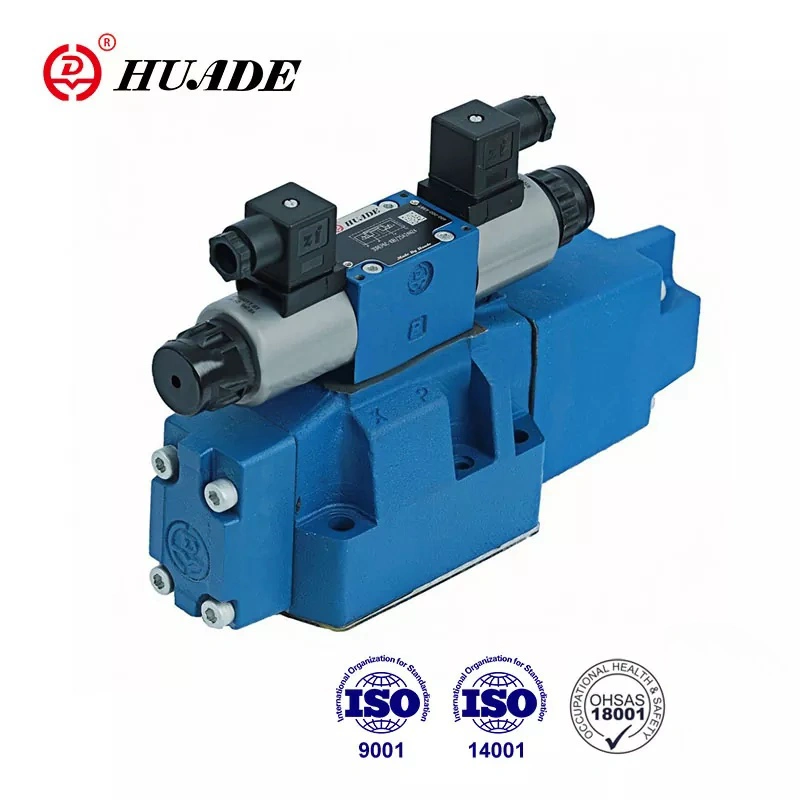

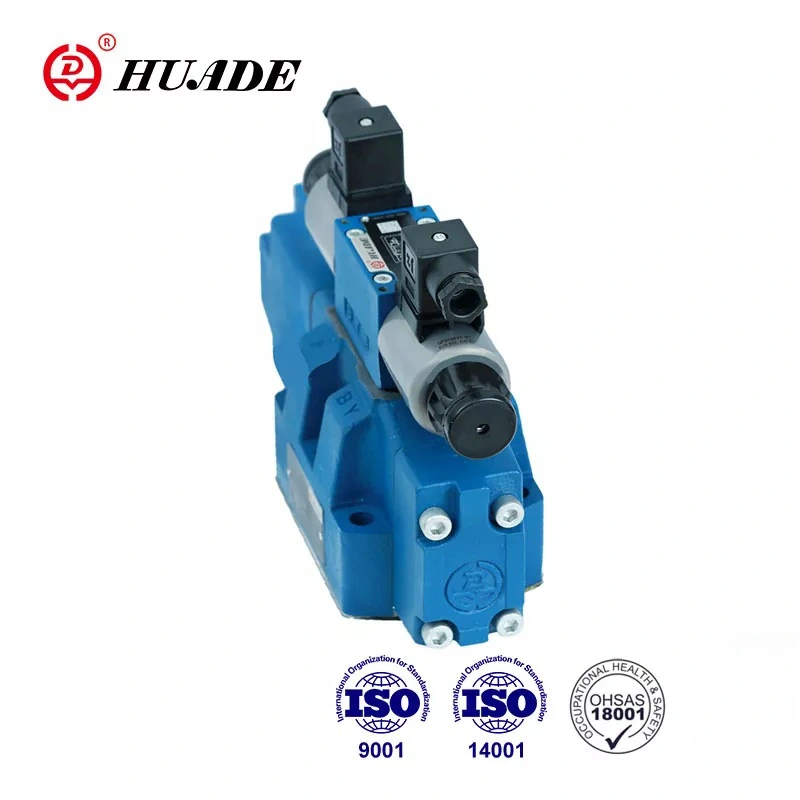

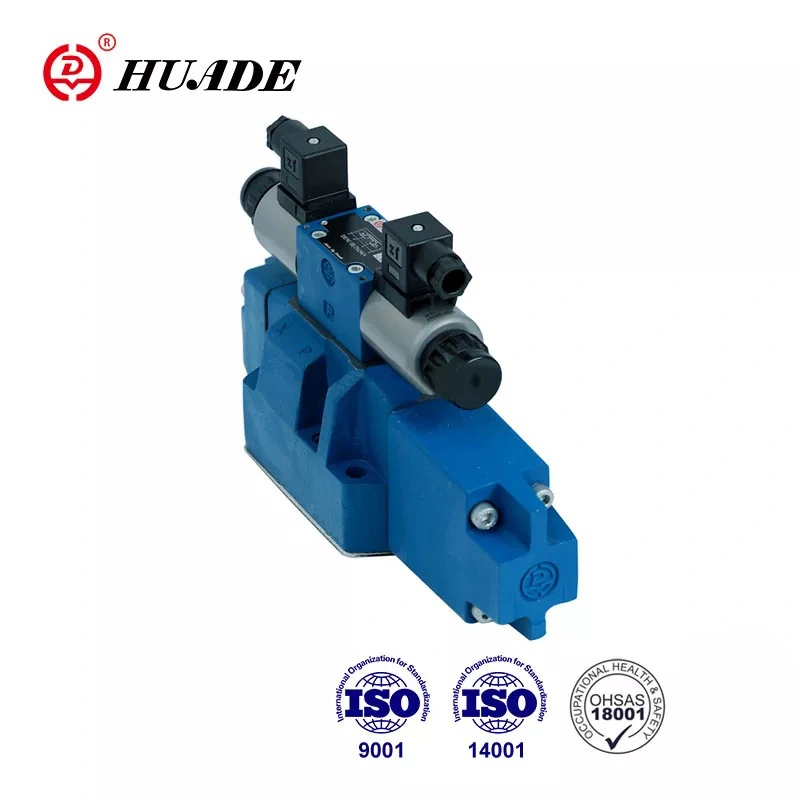

Нэг 4WRH пропорциональ хавхлага нь урсгал болон урсгалын чиглэлийг хоёуланг нь хянах боломжтой бөгөөд системийн бүтцийг энгийн болгодог. Хавхлагын их бие нь цутгамал дотоод сувгийг ашигладаг, хүчтэй урсгалын багтаамжтай, их хэмжээний урсгалтай. Үндсэн хавхлага нь тэнхлэгийн гурвалжин хяналтын ховилыг ашигладаг бөгөөд бага даралтын уналт, хяналтын мөрөн дээр даралтын алдагдал байдаг. 4WRH төрлийн пропорциональ хавхлага нь их хэмжээний урсгалтай, өндөр нарийвчлал шаарддаг системд тохиромжтой.
|
Гидравлик өгөгдөл |
|||||
|
хэмжээ |
10 |
16 |
25 |
32 |
|
|
нисгэгч хавхлагын даралт (МПа) |
туршилтын газрын тосны гадаад нийлүүлэлт |
3-аас 10 хүртэл |
|||
|
дотоод туршилтын тосны хангамж |
10 хүртэл (10-аас дээш нь ZDR6DP2-30B/75YM суулгах ёстой) |
||||
|
Үндсэн хавхлагын даралт (МПа) |
31.5 |
35 |
|||
|
Буцах даралт (МПа) |
порт T (гадаад туршилтын тосны буцаах) |
31.5 |
25 |
15 |
|
|
порт T (дотоод туршилтын тосны буцаах) |
3 |
||||
|
Y порт |
3 |
||||
|
Нислэгийн тосны хэмжээ (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X эсвэл Y порт дахь туршилтын тосны урсгал (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Үндсэн хавхлагаар дамжих урсгал (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Давтагдах чадвар (%) |
3 |
||||
|
бохирдлын зэрэг (㎛) |
≤20 |
||||
|
Шингэн |
Ашигт малтмалын тос (NBR битүүмжлэлд зориулагдсан). Фосфатын эфир (FPM битүүмжлэлийн хувьд) |
||||
|
Зуурамтгай байдлын хүрээ(мм²/с) |
2.8-аас 380 хүртэл |
||||
|
Шингэний температурын хүрээ (℃) |
-20-оос +70 хүртэл |
||||
|
Суурилуулах байрлал |
сонголттой |
||||
|
Жин (кг) |
нэг соленоид бүхий хавхлага |
7.4 |
12.7 |
17.5 |
41.8 |
|
хоёр соленоид бүхий хавхлага |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Цахилгаан өгөгдөл |
||
|
Нийлүүлэлтийн төрөл |
DC |
|
|
Соленоидын нэрлэсэн гүйдэл (A) |
0.8 |
|
|
Ороомог эсэргүүцэл (Ω) |
хүйтэн (20 хэмд) 19.5; хамгийн их хавхлага, халуун 28.8 |
|
|
Орчны температур (℃) |
50 |
|
|
Ороомог температур (℃) |
150 |
|
|
Ажлын мөчлөг |
Тасралтгүй |
|
|
Туршилтын гүйдэл (A) |
0.02 |
|
|
Тусгаарлагч |
IP65 |
|
|
Холбоотой |
1 налуу цагтай |
VT-3000S30 |
|
5 налуу цагтай |
VT3006S30 |
|
|
Цахилгааны холболт |
Залгуур холболт |
|
Онцлогууд:
▶ Нисгэгч чиглэл WRH пропорциональ хавхлага
▶ Хавтан дээр суурилуулах зориулалттай
▶ Гидравлик шингэний чиглэл болон урсгалын хурдыг хоёуланг нь хянах зориулалттай
▶ Пүрш төвтэй .дамар гулсахгүй
▶ Удирдлагын газруудад бага даралтын уналт
▶ Нэг эх үүсвэрээс хавхлага ба электрон удирдлага
▶ Пропорциональ соленоидын ажиллагаа
▶ DIN 24 340 маягтын A,ISO4401 болон CETOP-RP121H-д шилжүүлэх загвар
Хэрэглээ:
Төрөл 4WRH пропорциональ хавхлага нь машин хэрэгсэл, металлурги, хөнгөн үйлдвэр, уул уурхай, инженерчлэл гэх мэт төрөл бүрийн салбарт өргөн хэрэглэгддэг.
4WRH төрлийн хавхлагууд нь даралтын хяналтын хавхлагаар дамжуулан гаднаас ажиллах зориулалттай нисгэгчээр ажилладаг пропорциональ чиглүүлэгч хавхлагууд юм. Үйл ажиллагаа, зарчим нь 4WRZ төрлийн хавхлагынхтай адил юм. Холбох хавтан (12) нь нисгэгч A холболтыг T(Y) холболтоор холбодог. ) ба P(X)-тай нисгэгч B холболт. Үндсэн хавхлага дахь туршилтын даралт нь 0.4 МПа-аас 2.5 МПа хүртэл байх ёстой. Иймээс урсгал нь P-ээс А ба В-ээс T эсвэл P-ээс В, А-аас T хүртэл байна.
Пропорциональ чиглэлийн хавхлагуудын бүтэц 4WRH
Нисгэгч хавхлага
Нислэгийн хавхлага нь пропорциональ соленоидоор ажилладаг 3 талын даралт бууруулах хавхлага (3DREP6 төрөл). А, В портод тохируулагч оруулга суурилуулсан. Дэлгэрэнгүй мэдээллийг 3DREP6 текстээс үзнэ үү.
3DREP6 төрлийн нисгэгч хавхлагын бүтэц
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRH
