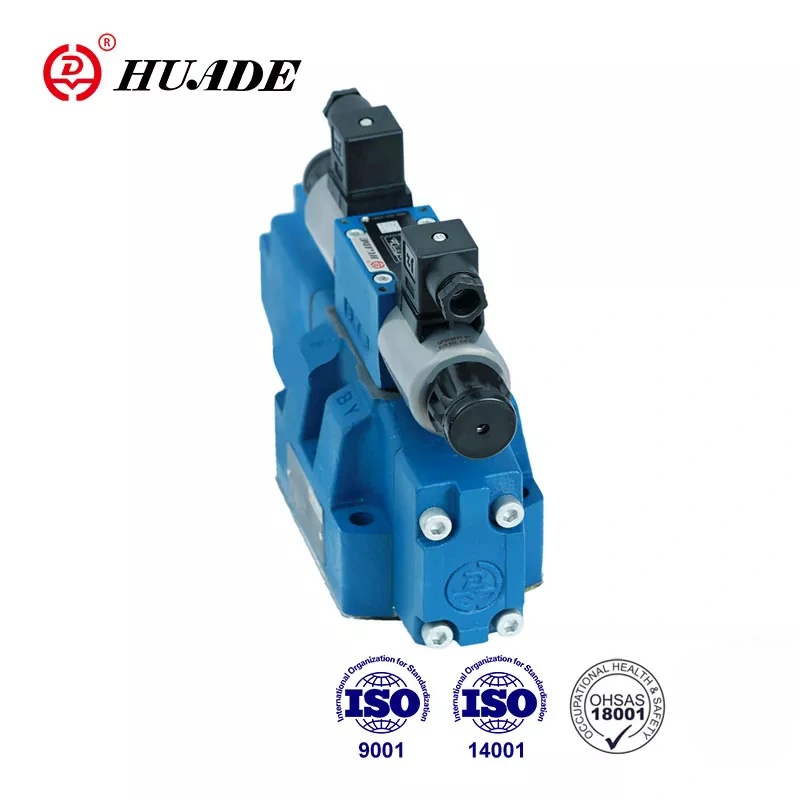

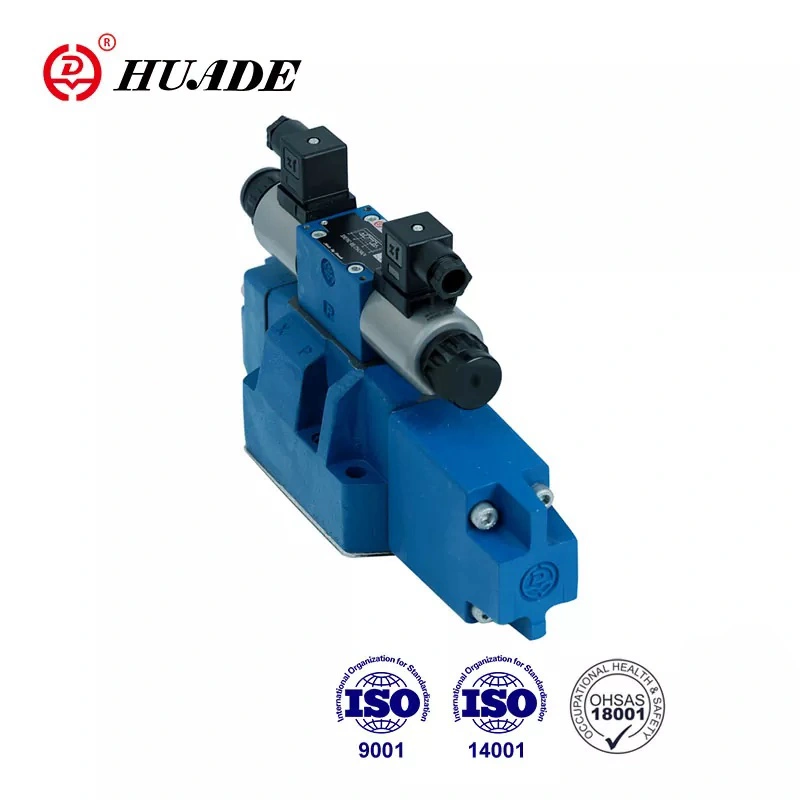

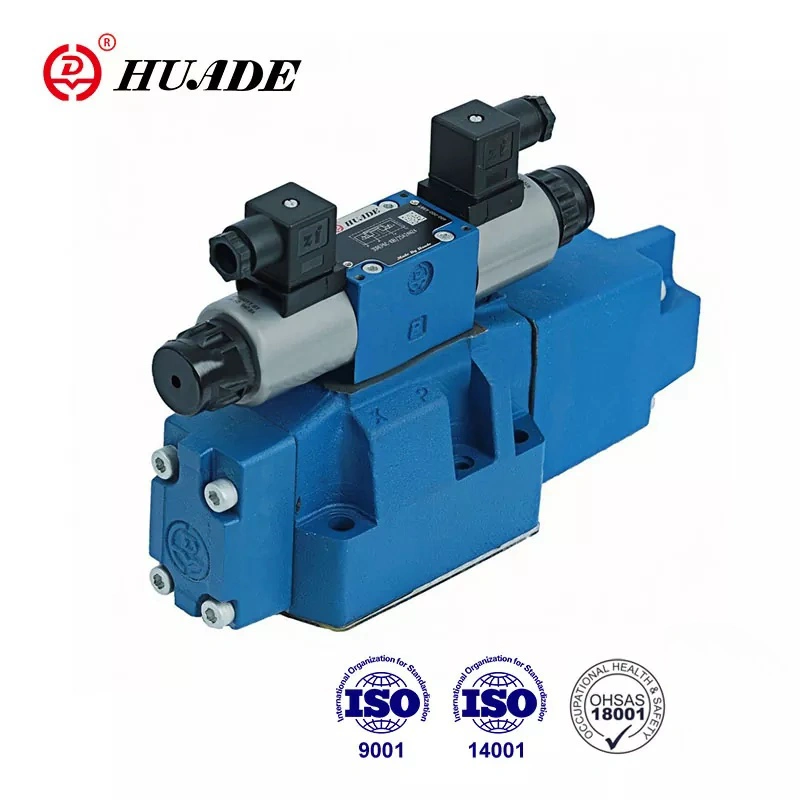

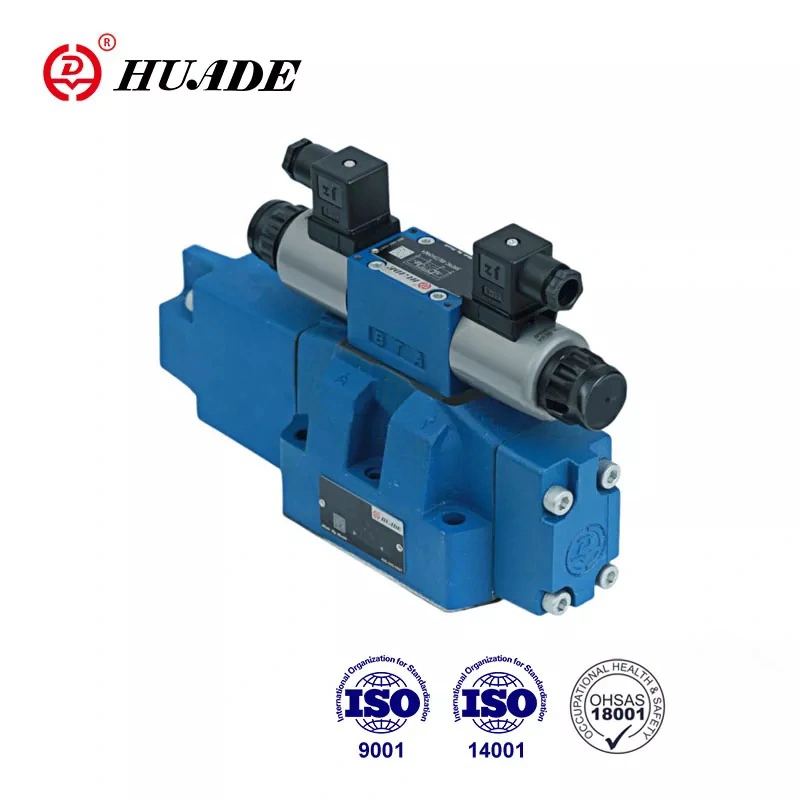

Пропорциональ чиглэлийн хавхлага 4WRZ нь хавтан холболтыг ашигладаг бөгөөд энэ нь ижил диаметртэй нийтлэг урвуу хавхлагатай ижил холболтын хэмжээтэй байна. Энэ нь суулгах, дибаг хийхэд хялбар байдаг. Huade® 4WRZ пропорциональ хавхлагын гол хавхлага нь пүрш төвтэй. Үндсэн хавхлагын цөм нь шилжилт хөдөлгөөнгүй, давтагдах чадвар өндөр, найдвартай байдал сайтай. Хавхлага нь CE гэрчилгээтэй.
|
Гидравлик өгөгдөл |
|||||
|
хэмжээ |
10 |
16 |
25 |
32 |
|
|
нисгэгч хавхлагын даралт (МПа) |
туршилтын газрын тосны гадаад нийлүүлэлт |
3-аас 10 хүртэл |
|||
|
дотоод туршилтын тосны хангамж |
10 хүртэл (10-аас дээш нь ZDR6DP2-30B/75YM суулгах ёстой) |
||||
|
Үндсэн хавхлагын даралт (МПа) |
31.5 |
35 |
|||
|
Буцах даралт (МПа) |
порт T (гадаад туршилтын тосны буцаах) |
31.5 |
25 |
15 |
|
|
порт T (дотоод туршилтын тосны буцаах) |
3 |
||||
|
Y порт |
3 |
||||
|
Нислэгийн тосны хэмжээ (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X эсвэл Y порт дахь туршилтын тосны урсгал (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Үндсэн хавхлагаар дамжих урсгал (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Давтагдах чадвар (%) |
3 |
||||
|
бохирдлын зэрэг (㎛) |
≤20 |
||||
|
Шингэн |
Ашигт малтмалын тос (NBR битүүмжлэлд зориулагдсан). Фосфатын эфир (FPM битүүмжлэлийн хувьд) |
||||
|
Зуурамтгай байдлын хүрээ(мм²/с) |
2.8-аас 380 хүртэл |
||||
|
Шингэний температурын хүрээ (℃) |
-20-оос +70 хүртэл |
||||
|
Суурилуулах байрлал |
сонголттой |
||||
|
Жин (кг) |
нэг соленоид бүхий хавхлага |
7.4 |
12.7 |
17.5 |
41.8 |
|
хоёр соленоид бүхий хавхлага |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Цахилгаан өгөгдөл |
||
|
Нийлүүлэлтийн төрөл |
DC |
|
|
Соленоидын нэрлэсэн гүйдэл (A) |
0.8 |
|
|
Ороомог эсэргүүцэл (Ω) |
хүйтэн (20 хэмд) 19.5; хамгийн их хавхлага, халуун 28.8 |
|
|
Орчны температур (℃) |
50 |
|
|
Ороомог температур (℃) |
150 |
|
|
Ажлын мөчлөг |
Тасралтгүй |
|
|
Туршилтын гүйдэл (A) |
0.02 |
|
|
Тусгаарлагч |
IP65 |
|
|
Холбоотой |
1 налуу цагтай |
VT-3000S30 |
|
5 налуу цагтай |
VT3006S30 |
|
|
Цахилгааны холболт |
Залгуур холболт |
|
Онцлогууд:
▶ Нисгэгч WRZ пропорциональ хавхлага
▶ Хавтан дээр суурилуулах зориулалттай
▶ Гидравлик шингэний чиглэл болон урсгалын хурдыг хоёуланг нь хянах зориулалттай
▶ Пүрш төвтэй .дамар гулсахгүй
▶ Удирдлагын газруудад бага даралтын уналт
▶ Нэг эх үүсвэрээс хавхлага ба электрон удирдлага
▶ Пропорциональ соленоидын ажиллагаа
▶ DIN 24 340 маягтын A,ISO4401 болон CETOP-RP121H-д шилжүүлэх загвар
Хэрэглээ:
Төрөл 4WRZ пропорциональ чиглүүлэгч хавхлага нь машин хэрэгсэл, металлурги, хөнгөн үйлдвэр, уул уурхай, инженерчлэл гэх мэт төрөл бүрийн салбарт өргөн хэрэглэгддэг.
Хавхлагын төрөл 4WRZ... нь пропорциональ соленоидын тусламжтайгаар ажилладаг 4 чиглэлтэй хавхлагууд юм. Тэд гидравлик шингэний чиглэл, урсгалын хурдыг хянадаг.
Эдгээр нь үндсэндээ нисгэгч хавхлага (3), гол дамар (8) бүхий үндсэн хавхлаг (7), төвлөрсөн пүрш (9) зэргээс бүрдэнэ.
Хэрэв 'B' ороомог хүчдэлтэй бол нисгэгч дамар (4) баруун тийш шилжинэ. Дараа нь нисгэгчийн тосыг P портоос дотроос, эсвэл X портоос нисгэгч хавхлагаар (3) даралтын камерт(10) 'гаднаас' тэжээнэ. ) ба гол дамарыг (8) цахилгаан гүйдлийн хүч чадалтай пропорциональ зайд шилжүүлнэ. Гол дамар дахь тохируулагч ховил нь гүйдэл нэмэгдэхийн хэрээр аажмаар нээгдэж, улмаар идэвхжүүлэгчийн портууд руу гидравлик шингэний урсгалыг хянадаг.
Цахилгаан дохио унтрах үед нисгэгч дамар (4) болон үндсэн дамар (8) хоёулаа хяналтын даралтын хангамжаас үл хамааран саармаг руу буцна. Яаралтай тусламжийн гар оператор нь ороомогуудад хүчдэл өгөхгүйгээр нисгэгчийн дамарны байрлалыг шилжүүлэхийг зөвшөөрдөг
Пропорциональ чиглэлийн хавхлагын бүтэц 4WRZ
Нисгэгч хавхлага
Нислэгийн хавхлага нь пропорциональ соленоидоор ажилладаг 3 талын даралт бууруулах хавхлага (3DREP6 төрөл). А, В портод тохируулагч оруулга суурилуулсан. Дэлгэрэнгүй мэдээллийг 3DREP6 текстээс үзнэ үү.
3DREP6 төрлийн нисгэгч хавхлагын бүтэц
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRZ
