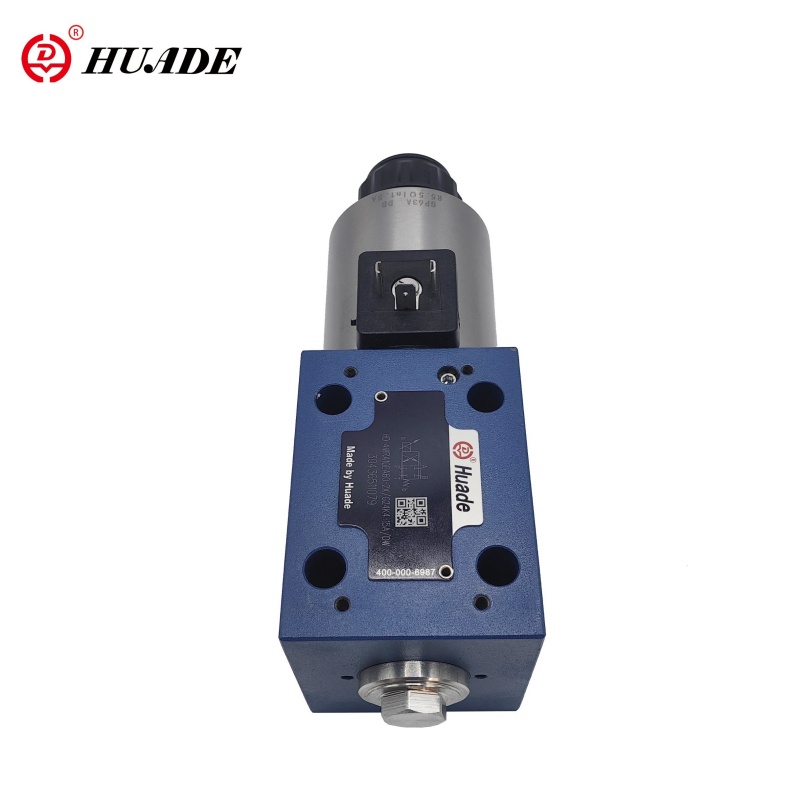

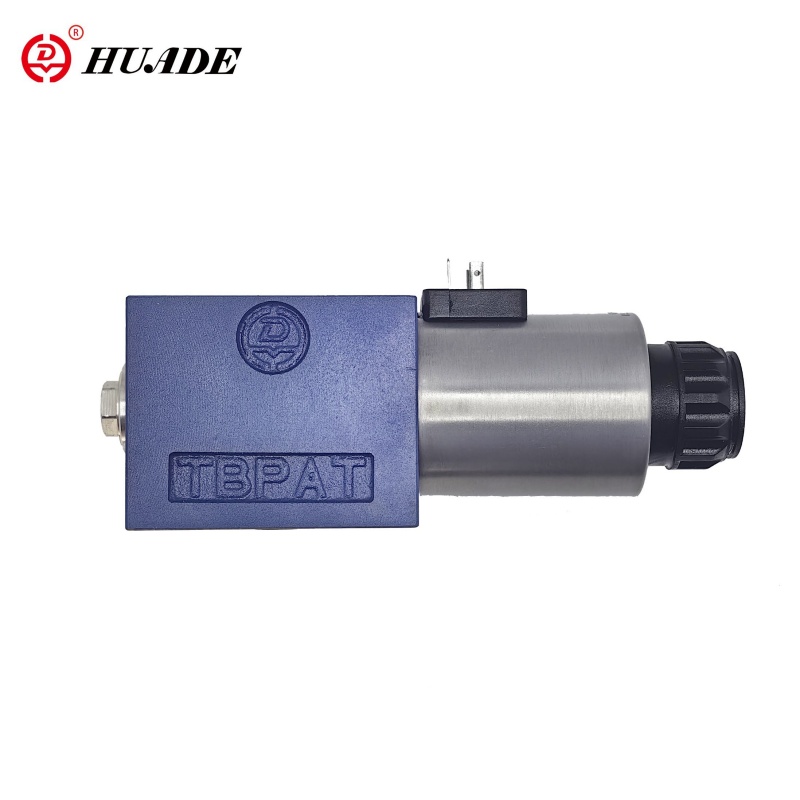

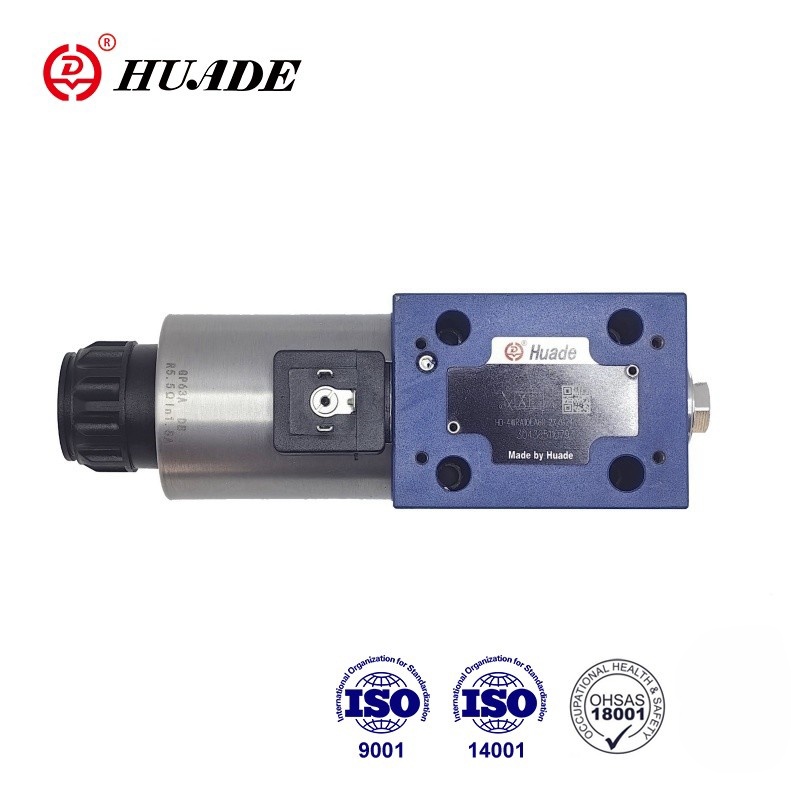

4/2 ба 4/3 чиглэлтэй пропорциональ чиглүүлэгч хавхлагууд нь хавтан дээр угсрах шууд удирдлагатай бүрэлдэхүүн хэсэг болгон бүтээгдсэн. Тэдгээр нь төв утастай, зөөврийн ороомогтой пропорциональ соленоидын тусламжтайгаар ажилладаг. Соленоидуудыг гадаад хяналтын электрон төхөөрөмж (WRA төрөл) эсвэл нэгдсэн хяналтын электроникоор (WRAE төрөл) удирддаг. 4WRA 10 EA60-2X-ийн гүйцэтгэл нь хоёр урт хугацааны хамтын ажиллагааны улмаас Rexroth-тэй таарч чадна.
| Гидравлик | |||
| Хавхлагын төрөл | HD-WRA | HD-WRAE | |
| Ашиглалтын даралт (МПа) | Порт A, P, B | 31.5 | 31.5 |
| Портууд Т | 21 | 21 | |
| △ P=1МПа үед нэрлэсэн урсгалын qv nom | NS6 (л/мин) | 7, 15 ба 26 | |
| NS10(л/мин) | 30 ба 60 | ||
| Бохирдлын зэрэг (μ м) | ≤20 | ||
| Гистерезис(%) | ≤5 | ||
| Буцах алдаа (%) | ≤1 | ||
| Хариултын мэдрэмж(%) | ≤0.5 | ||
| Даралтын шингэн | Ашигт малтмалын тос эсвэл фосфатын эфир | ||
| Зуурамтгай байдлын хүрээ | 20~380 | ||
| Орчны температурын хүрээ (℃) | -20-оос +80 хүртэл | -20-оос +50 хүртэл | |
| Жин (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Цахилгаан | |||
| Цахилгаан, соленоид | |||
| Хавхлагын төрөл | HD-WRA | HD-WRAE | |
| Хүчдэлийн төрөл | DC | ||
| Хүчдэлийн хяналттай (V) | ±10 | ||
| Соленоид тутамд хамгийн их гүйдэл(A) | 2.5 | ||
| Соленоидын ороомгийн эсэргүүцэл (Ω) | Хүйтэн утга нь 20 ℃ | 2 | |
| Макс. дулаан үнэ цэнэ | 3 | ||
| Үүрэг | 100% | ||
| Ороомог температур (℃) | +150 хүртэл | ||
| DIN40050 стандартын дагуу хавхлагын хамгаалалт | IP65 | ||
| Цахилгаан, хяналтын электрон хэрэгсэл | |||
| хяналтын электрон хэрэгсэл | HD-VT-VSPA2-1-1X/ | хавхлагт нэгтгэсэн | |
| Нийлүүлэлтийн хүчдэл | Нэрлэсэн хүчдэл VDC | 24 | |
| Доод хязгаарын утга V | 21/22 | 19 | |
| Дээд хязгаарын утга V | 35 | ||
| Өсгөгчийн эрчим хүчний хэрэглээ | Би хамгийн их А | 1.8 | |
| Макс. цахилгаан импульсийн гүйдэл A | 3 | ||
Онцлогууд:
▶ Доорх хавтан суурилуулах зориулалттай
▶Урсгалын чиглэл, эзэлхүүнийг хянах зориулалттай пропорциональ хавхлага
▶ Хавар төвтэй хяналтын дамар
▶ Нэгдсэн хяналтын электрон төхөөрөмж, 4WRAE төрлийн A1 эсвэл F1 интерфейс
▶ Төв утастай, зөөврийн ороомогтой пропорциональ соленоидын тусламжтайгаар идэвхжүүлэх
▶ 4WRA төрлийн хяналтын электрон хэрэгсэл
Хэрэглээ:
4WRA 10 EA60-2X пропорциональ чиглэлийн хавхлагыг гидравлик шингэний урсгал ба чиглэлийг хянахад ашигладаг.
4WRA 10 EA60-2X пропорциональ хавхлагууд нь үндсэндээ дараахь зүйлсээс бүрдэнэ: Орон сууц (1) холбох гадаргуутай Удирдлагын дамар (2) шахалтын пүрштэй (3), Соленоид (4) төв утастай, Нэмэлт нэгдсэн хавхлагын электрон хэрэгсэл (5).
HD-4WRA(E).2X/.
Соленоидууд (4) хүчдэлгүй үед хяналтын дамар (2) нь шахалтын пүршээр (3) төв байрлалд байрладаг.
Пропорциональ соленоидыг идэвхжүүлэх замаар удирдлагын дамарыг (2) шууд ажиллуулах.Жишээ нь. solenoid "b" (4) -ийг хянах. Удирдлагын дамар (2) нь цахилгаан оролтын дохионы пропорциональ зүүн тал руу шилждэг. Дамждаг урсгалын шинж чанар бүхий нүхтэй төстэй хөндлөн огтлолоор P ба A ба В-Т холболтын хэлбэр. Соленоидын хүчдэлийг салгах (4). Удирдлагын дамар (2) нь шахалтын пүршээр (3) төв байрлалд буцаж ирдэг.
Пропорциональ чиглэлийн хавхлагын бүтэц 4WRA -2X
HD-4WRA(E)...A-2X
Зарчмын хувьд энэ хавхлагын хувилбарын функц нь 3 дамар байрлалтай хавхлагын функцтэй тохирч байна. Гэсэн хэдий ч 2 дамар байрлалтай хавхлагууд нь зөвхөн "a" ороомогтой байдаг. 2-р пропорциональ ороомгийн оронд NS 6-д залгуур (5) эсвэл NS 10-д таг (5) суурилуулсан.
4WRA 6..-2X/... төрлийн тэмдэглэл
Савны шугамыг шавхахаас зайлсхийх хэрэгтэй. Тохиромжтой суурилуулах нөхцлөөр буцах даралтын хавхлагыг суурилуулах шаардлагатай (буцах даралт ойролцоогоор 0.2 МПа).
