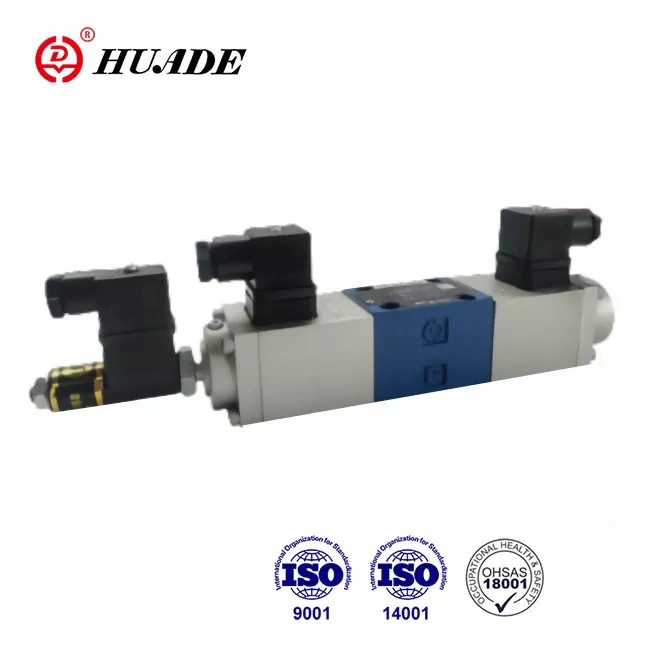

Төрөл 4WRE пропорциональ хавхлага нь дэд хавтан суурилуулах, хаврын төвийг ашигладаг. Сайн урсгалын багтаамж, өндөр даралт, маш сайн давталтын нарийвчлал, хэрэглэхэд тохиромжтой. Энэ нь Rexroth-той урт хугацааны хамтын ажиллагааны ачаар Rexroth-ын санал болгож буй 4WRE цуврал 1X-ийг орлох боломжтой. 4WRE пропорциональ хавхлагын гүйцэтгэл нь олон улсын нэгдүгээр зэрэглэлийн брэндүүдийнхтэй таарч болно. Энэ бол сайн, боломжийн хувилбар юм.
|
Гидравлик өгөгдөл |
|||
|
Хэмжээ |
6 |
10 |
|
|
Ажлын даралт (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Урсгал (л/мин) |
65 |
260 |
|
|
Бохирдлын зэрэг (㎛) |
≤ 20 (зөвлөдөг ≤10) |
||
|
Гистерезис (%) |
<1 |
<1 |
|
|
Давтагдах чадвар (%) |
<1 |
<1 |
|
|
Хариултын мэдрэмж (%) |
Нэрлэсэн дохионы ≤ 0.5 |
Нэрлэсэн дохионы ≤ 0.5 |
|
|
Давтамжийн хариу(-3дБ) (Гц) |
6 |
4 |
|
|
Гидравлик шингэн |
Ашигт малтмалын тос (NBR лацын хувьд), Фосфатын эфир (FPM лацын хувьд) |
||
|
Зуурамтгай байдлын хүрээ(мм²/с) |
2.8-аас 380 хүртэл |
||
|
Даралтын шингэний температурын хүрээ (℃) |
-20-оос +70 хүртэл |
||
|
Суурилуулах байрлал |
Нэмэлт |
||
|
Жин (кг) |
1 соленоид бүхий хавхлаг |
1.91 |
5.65 |
|
2 соленоид бүхий хавхлаг |
2.66 |
7.65 |
|
|
Цахилгаан өгөгдөл |
|||
|
Хүчдэлийн төрөл |
Шууд хүчдэл 24V эсвэл 12V |
||
|
Макс. нэг соленоид гүйдэл (A) |
1.5 |
1.5 |
|
|
Ороомог |
Хүйтэн үнэ нь 20 ℃ |
5.4 |
10 |
|
Хамгийн их дулаан утга |
8.1 |
15 |
|
|
Орчны температур ℃ |
+50 хүртэл |
||
|
Үүрэг |
Тасралтгүй |
||
|
Ороомог температур ℃ |
+150 хүртэл |
||
|
Хавхлагын тусгаарлагч |
IP65 |
||
|
Холбогдох өсгөгч (гүүр төрлийн 24 В шулуутгагч) |
налуу 2 удаа |
VT-5001S20 (2 байрлалд зориулагдсан) |
VT-5002S20 (2 байрлалд зориулагдсан) |
|
1 налуу цагтай |
VT5005S10(3 байрлалд зориулагдсан) |
VT 5006S10 (3 байрлалд зориулагдсан) |
|
|
Индуктив байрлалын хувиргагч |
|||
|
Цахилгаан хэмжих систем |
LVDT |
||
|
Хяналтын цохилт (мм) |
± 4.5 шугаман |
||
|
Шугаман байдлын хүлцэл (%) |
1 |
||
|
Ороомог эсэргүүцэл (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Индукц (mH) |
6-аас 8 хүртэл |
||
|
Осцилляторын давтамж (KHz) |
2.5 |
||
|
Хавхлагын тусгаарлагч |
IP65 |
||
Онцлогууд:
▶ Гидравлик шингэний чиглэл ба урсгалыг хянах хавхлаг
▶ Хавтан дээр суурилуулах зориулалттай
▶ Цахилгааны байрлалын санал хүсэлт
▶ Пүрш төвтэй хяналтын дамар
▶ Удирдлагын газар дээр бага даралтын уналт
▶ Нэг нийлүүлэгчээс хавхлага болон цахим хяналт
▶ DIN 24 340 маягтын A, ISO4401 ба CETOP - RP121H стандартын дагуу суурилуулах загвар
Хэрэглээ:
4WRE чиглэлийн хавхлага нь хаалттай хэлхээнд тохиромжтой бөгөөд машин, хөнгөн үйлдвэр, металлурги, уурхай, сансрын нислэг болон бусад салбарт өргөн хэрэглэгддэг.
4WRE төрлийн чиглэлийн хавхлагууд нь пропорциональ соленоидын тусламжтайгаар шууд ажилладаг бөгөөд урсгалын чиглэл, эзэлхүүнийг хянахад ашиглагддаг.
Эдгээр нь үндсэндээ орон сууц (1), хяналтын дамар (4), хоёр буцах пүрш (5), хоёр пропорциональ соленоид (2) ба байрлалын хувиргагч (3) зэргээс бүрдэнэ.
4WRE6...10B... ба 4WRE10... 10B...(3-байрлал) гэж бичнэ үү.
Хэрэв 'a' (2) ороомог хүчдэлтэй бол дамар баруун тийш хөдөлж, хөдөлгөөн нь цахилгаан оролтын дохиотой пропорциональ байна. Удирдлагын дамар (4) нь V хэлбэрийн ховилыг аажмаар нээхэд хүргэдэг. Хяналтын дамрын (4) байрлалыг байрлалын хувиргагч (3) хянадаг. Цахим удирдлагад хяналтын дамрын бодит байрлалыг урьдчилан тогтоосон утгатай харьцуулна. Энд бид одоо байгаа ялгааг хүлээн зөвшөөрдөг байрлалын хяналтын хэлхээтэй байна
Урьдчилан тогтоосон утга (тушаалын утга) ба санал хүсэлтийн утга (бодит утга) хооронд байх ба холбогдох ороомог дээрх зохих дохиогоор засч залруулна. Соленоид 'a' (2) хүчдэлийг салгасны дараа хяналтын дамар буцах пүршээр (5) төв байрлалдаа буцаж ирдэг.
Пропорциональ чиглүүлэх хавхлагын бүтэц 4WRE6... ба 4WRE10...
Төрөл4WRE..A...10B/...(2 байрлалтай хавхлаг)
Энэ төрлийн хавхлагын зарчим нь 4wRE...10B/ .. Гэхдээ энэ төрлийн хавхлага нь зөвхөн нэг мэдрэгч ба нэг цахилгаан соронзонтой.
Пропорциональ чиглүүлэх хавхлагын бүтэц 4WRE6...A... 10B ба 4WRE10...A... 10B
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRE
