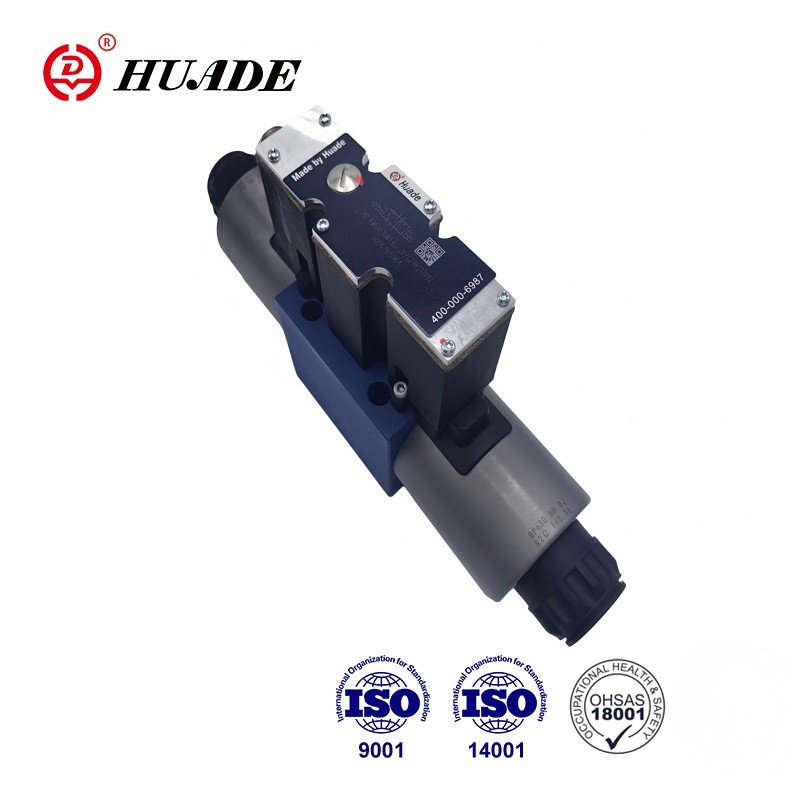

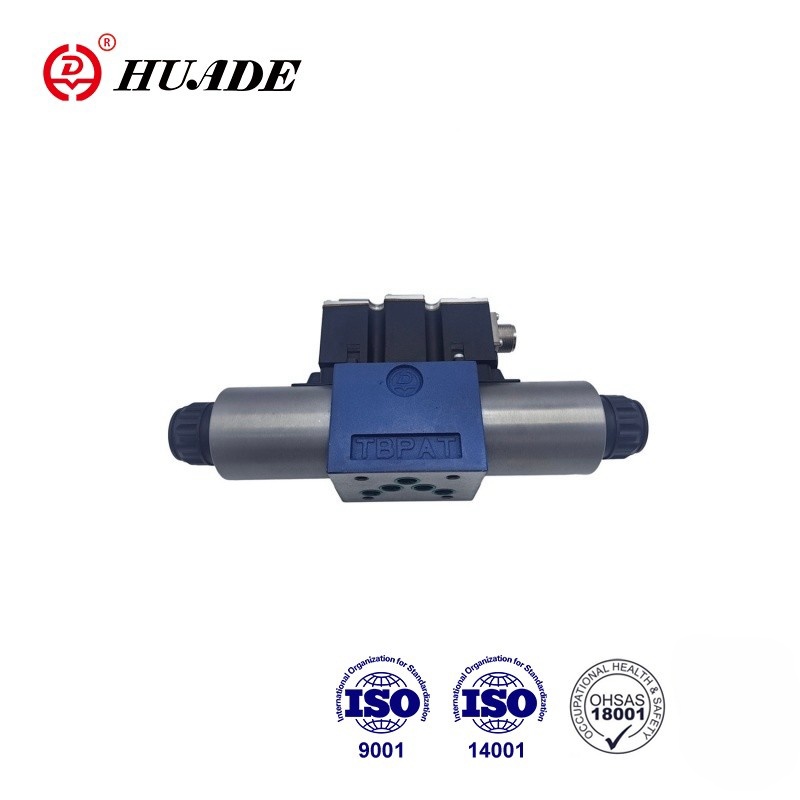

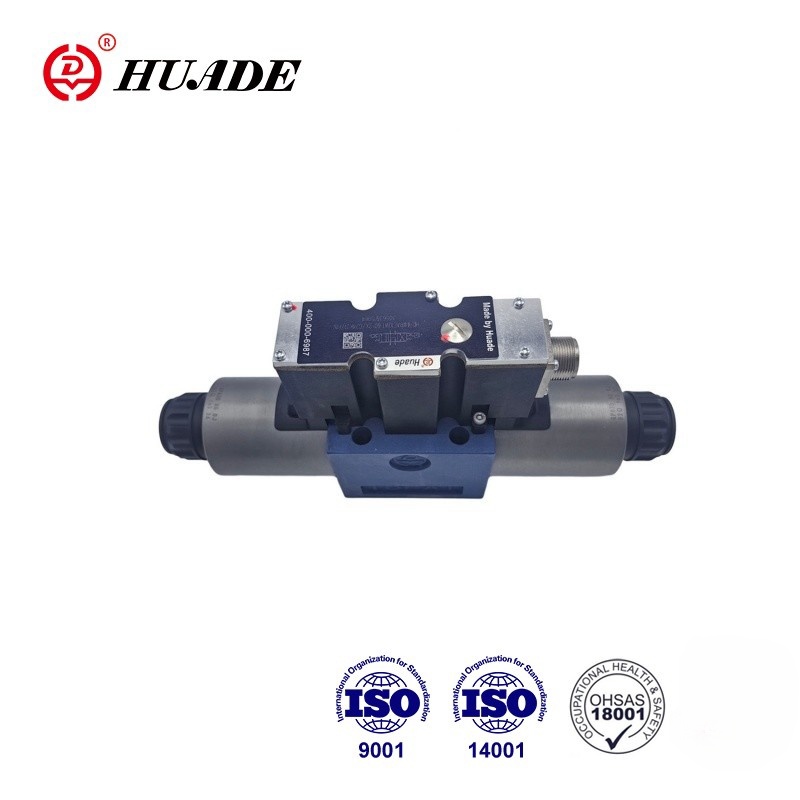

4WRAE 10 W1-60-2X пропорциональ чиглэлийн хавхлага нь шууд удирддаг 4/2 ба 4/3 чиглэлтэй пропорциональ чиглүүлэгч хавхлагууд юм. Энэ хавхлага нь хавтан дээр суурилагдсан. 4WRAE 10 W1-60-2X нь нэмэлт суурилуулсан өсгөгч ба A1 эсвэл F1 оролтын сонголттой. Гүйцэтгэл нь нэгдүгээр зэрэглэлийн томоохон брэндүүдтэй нийцдэг бөгөөд боломжийн үнэтэй хувилбар юм. Пропорциональ хавхлагуудын цувралыг далайн үйлдвэрлэлд өргөнөөр ашигладаг.
| Гидравлик | |||
| Хавхлагын төрөл | HD-WRA | HD-WRAE | |
| Ашиглалтын даралт (МПа) | Порт A, P, B | 31.5 | 31.5 |
| Портууд Т | 21 | 21 | |
| △ P=1МПа үед нэрлэсэн урсгалын qv nom | NS6 (л/мин) | 7, 15 ба 26 | |
| NS10(л/мин) | 30 ба 60 | ||
| Бохирдлын зэрэг (μ м) | ≤20 | ||
| Гистерезис(%) | ≤5 | ||
| Буцах алдаа (%) | ≤1 | ||
| Хариултын мэдрэмж(%) | ≤0.5 | ||
| Даралтын шингэн | Ашигт малтмалын тос эсвэл фосфатын эфир | ||
| Зуурамтгай байдлын хүрээ | 20~380 | ||
| Орчны температурын хүрээ (℃) | -20-оос +80 хүртэл | -20-оос +50 хүртэл | |
| Жин (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Цахилгаан | |||
| Цахилгаан, соленоид | |||
| Хавхлагын төрөл | HD-WRA | HD-WRAE | |
| Хүчдэлийн төрөл | DC | ||
| Хүчдэлийн хяналттай (V) | ±10 | ||
| Соленоид тутамд хамгийн их гүйдэл(A) | 2.5 | ||
| Соленоидын ороомгийн эсэргүүцэл (Ω) | Хүйтэн утга нь 20 ℃ | 2 | |
| Макс. дулаан үнэ цэнэ | 3 | ||
| Үүрэг | 100% | ||
| Ороомог температур (℃) | +150 хүртэл | ||
| DIN40050 стандартын дагуу хавхлагын хамгаалалт | IP65 | ||
| Цахилгаан, хяналтын электрон хэрэгсэл | |||
| хяналтын электрон хэрэгсэл | HD-VT-VSPA2-1-1X/ | хавхлагт нэгтгэсэн | |
| Нийлүүлэлтийн хүчдэл | Нэрлэсэн хүчдэл VDC | 24 | |
| Доод хязгаарын утга V | 21/22 | 19 | |
| Дээд хязгаарын утга V | 35 | ||
| Өсгөгчийн эрчим хүчний хэрэглээ | Би хамгийн их А | 1.8 | |
| Макс. цахилгаан импульсийн гүйдэл A | 3 | ||
Онцлогууд:
▶ Доорх хавтан суурилуулах зориулалттай
▶Урсгалын чиглэл, эзэлхүүнийг хянах зориулалттай пропорциональ хавхлага
▶ Хавар төвтэй хяналтын дамар
▶ Нэгдсэн хяналтын электрон төхөөрөмж, 4WRAE төрлийн A1 эсвэл F1 интерфейс
▶ Төв утастай, зөөврийн ороомогтой пропорциональ соленоидын тусламжтайгаар идэвхжүүлэх
▶ 4WRA төрлийн хяналтын электрон хэрэгсэл
Хэрэглээ:
4/2 ба 4/3 чиглэлтэй пропорциональ чиглүүлэгч хавхлагууд 4WRAE 10 W1-60-2X нь хавтан дээр угсрах зориулалттай шууд удирдлагатай эд ангиуд юм. 4WRA 6 W30-2X пропорциональ чиглүүлэгч хавхлагыг гидравлик шингэний урсгал ба чиглэлийг хянахад ашигладаг.
4WRAE 10 W1-60-2X пропорциональ хавхлагууд нь үндсэндээ дараахь зүйлсээс бүрдэнэ: Орон сууц (1) бэхэлгээний гадаргуутай Удирдлагын дамар (2) шахалтын пүрштэй (3 ), Соленоид (4) төв утастай, Нэмэлт нэгдсэн хавхлагын электрон хэрэгсэл (5).
HD-4WRA(E)...2X/...
Соленоидууд (4) хүчдэлгүй үед хяналтын дамар (2) нь шахалтын пүршээр (3) төв байрлалд байрладаг.
Пропорциональ соленоидыг идэвхжүүлэх замаар удирдлагын дамарыг (2) шууд ажиллуулах.Жишээ нь. solenoid "b" (4) -ийг хянах. Удирдлагын дамар (2) нь цахилгаан оролтын дохионы пропорциональ зүүн тал руу шилждэг. Дамждаг урсгалын шинж чанар бүхий нүхтэй төстэй хөндлөн огтлолоор P ба A ба В-Т холболтын хэлбэр. Соленоидын хүчдэлийг салгах (4). Удирдлагын дамар (2) нь шахалтын пүршээр (3) төв байрлалд буцаж ирдэг.
Пропорциональ чиглэлийн хавхлагын бүтэц 4WRA -2X
HD-4WRA(E)...A-2X
Зарчмын хувьд энэ хавхлагын хувилбарын функц нь 3 дамар байрлалтай хавхлагын функцтэй тохирч байна. Гэсэн хэдий ч 2 дамар байрлалтай хавхлагууд нь зөвхөн "a" ороомогтой байдаг. 2-р пропорциональ ороомгийн оронд NS 6-д залгуур (5) эсвэл NS 10-д таг (5) суурилуулсан.
4WRA 6..-2X/... төрлийн тэмдэглэл
Савны шугамыг шавхахаас зайлсхийх хэрэгтэй. Тохиромжтой суурилуулах нөхцлөөр буцах даралтын хавхлагыг суурилуулах шаардлагатай (буцах даралт ойролцоогоор 0.2 МПа).
