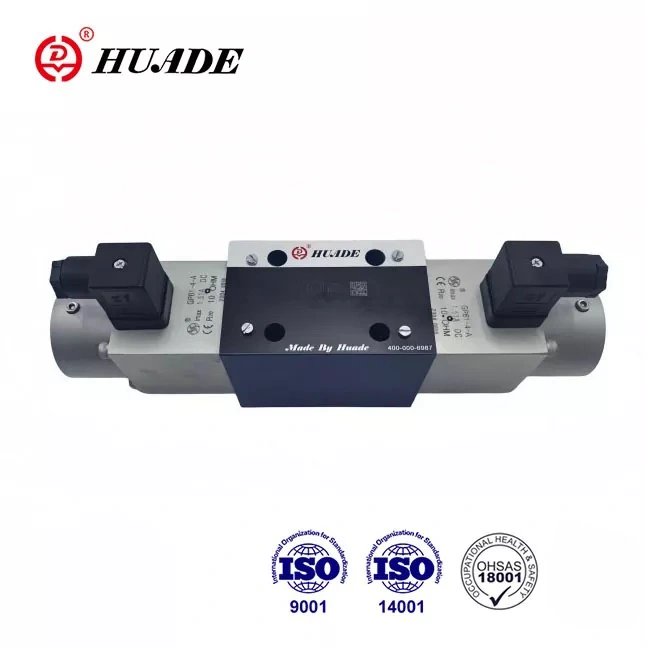

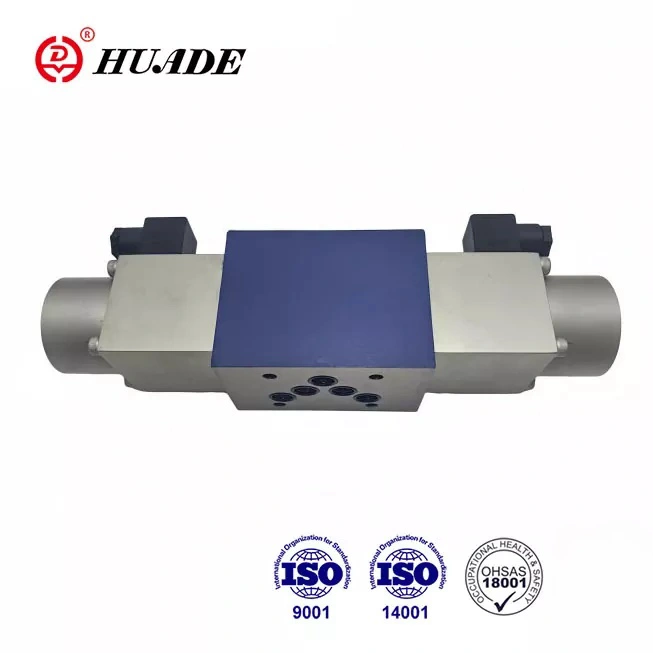

4WRA төрлийн чиглэлийн хяналтын хавхлагууд нь пропорциональ соленоидоор шууд ажилладаг. Эдгээр нь чиглэл, урсгалын хяналт шаарддаг янз бүрийн үйлдвэрлэлийн гидравлик орчинд өргөн хэрэглэгддэг. Хоёр урт хугацааны хамтын ажиллагааны ачаар Huade® пропорциональ чиглүүлэгч хавхлагууд нь Rexroth-ийн санал болгож буй ижил бүтээгдэхүүнтэй нийцэж чаддаг. Энэ бүтээгдэхүүний үнэ харьцангуй бага байна.
|
Гидравлик өгөгдөл |
|||
|
Хэмжээ |
6 |
10 |
|
|
Ажлын даралт (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Урсгал (л/мин) |
43 |
95 |
|
|
Бохирдлын зэрэг |
≤ 20 (зөвлөдөг ≤10) |
||
|
Гистерезис (%) |
<6 |
<5 |
|
|
Давтагдах чадвар (%) |
<3 |
<2 |
|
|
Давтамжийн хариу (-3дБ, дохио ± 100%) (Гц) |
6 |
4 |
|
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд), Фосфатын эфир (FPM лацын хувьд) |
||
|
Зуурамтгай байдлын хүрээ(мм²/с) |
3.8-аас 380 хүртэл |
||
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
||
|
Жин (кг) |
Нэг соленоид бүхий хавхлаг |
1.75 |
5.9 |
|
Хоёр соленоид бүхий хавхлаг |
2.5 |
7.5 |
|
|
Цахилгаан өгөгдөл |
|||
|
Хэмжээ |
6 |
10 |
|
|
Хүчдэлийн төрөл |
Шууд хүчдэл |
Шууд хүчдэл |
|
|
Нэрлэсэн хүчдэл (V) |
24V |
||
|
Соленоидын хамгийн их гүйдэл (A) |
1.5 |
||
|
Соленоид ороомог |
Хүйтэн үнэ нь 20 ℃ |
5.4 |
10 |
|
Хамгийн их дулаан утга |
8.1 |
15 |
|
|
Орчны температур ℃ |
+50 хүртэл |
||
|
Ороомог температур ℃ |
+150 хүртэл |
||
|
DIN 40 050 стандартын дагуу хавхлагын тусгаарлагч |
IP65 |
||
|
Холбогдох өсгөгч (гүүрэн төрлийн 24 В шулуутгагч) |
VT-3013S30 |
VT-3014S30 |
|
Онцлогууд:
▶ Гидравлик шингэний урсгалын чиглэл, эзэлхүүнийг хянах шууд идэвхжүүлэгч пропорциональ хавхлага
▶ Хавтан дээр суурилуулах зориулалттай
▶ Гидравлик шингэний чиглэл, урсгалын аль алиных нь нээлттэй гогцоо хяналтанд зориулагдсан
▶ Пүрш төвтэй хяналтын дамар
▶ Удирдлагын газар дээр бага даралтын уналт
▶ Нэг нийлүүлэгчээс хавхлага болон цахим хяналт
Хэрэглээ:
4WRA төрлийн чиглэлийн хяналтын хавхлагууд нь урсгалын чиглэл, хэмжээг хянахад ашиглагддаг.
4WRA төрлийн чиглэлийн хяналтын хавхлагууд нь үндсэндээ орон сууц (1), хяналтын дамар (3), нэг эсвэл хоёр буцах пүрш (2), мөн нэг эсвэл хоёр пропорциональ ороомог (5) зэргээс бүрдэнэ.
4WRA 6......10B/..... төрөл ба 4WRA 10......10B/.....(3 байрлалтай хавхлаг)
Хэрэв соленоидууд идэвхжээгүй бол хяналтын дамар (3) нь буцах булаг (2) -ын тусламжтайгаар төвийг сахисан байрлалд хадгалагдана. Удирдлагын дамарыг (3) ажиллуулах нь пропорциональ ороомог (5) -аар шууд хийгддэг. Жишээлбэл, 'A' ороомог хүчдэлтэй бол энэ нь цахилгаан дохионы пропорциональ хяналтын дамарыг (3) баруун тийш түлхэнэ. Дараа нь P-ээс B, A-аас T хүртэлх холболтыг хийнэ.
Ийм байдлаар удирдлагын дамар(3) нь V хэлбэрийн ховилуудыг аажмаар нээж урсгахад хүргэдэг. Пропорциональ ороомог (5)-ыг хүчдэлгүй болгох үед хяналтын ороомог (3) буцах пүршээр төвийн байрлал руу буцдаг. (2).
Пропорциональ чиглэлийн хавхлагын бүтэц 4WRA
4WRA ...A...10B ба 4WRA ...B...10B төрөл (2 байрлалтай хавхлаг)
Энэ хавхлагын үүрэг нь 4WRA төрлийн хавхлагынхтай адил юм. Гэхдээ энэ нь зөвхөн нэг хавхлагатай 2 байрлалтай чиглэлтэй хавхлага юм.
пропорциональ соленоид
Төрөл 4WRA нь дэд хавтангийн бэхэлгээ, хаврын төв, хяналтын газар дээрх нам даралтын уналтыг ашигладаг.
Тэдгээрийг ихэвчлэн машин, хөнгөн үйлдвэр, металлурги, уурхай, сансрын нислэг болон бусад салбарт ашигладаг.
Пропорциональ чиглүүлэх хавхлагын бүтэц 4WRA...A... ба 4WRA...B...
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRA
