Маргааш Cranes-ээс Маргаашийн тэнгэрлэгээс хамгаалагч нарыг үйлдвэрлэгчээс хамгаалагч, гидравлик цахилгаан хэрэгсэл, гидравлик цахилгаан хэрэгсэл (HPU) нь орчин үеийн ертөнцийг бий болгодог. Эдгээр гайхамшигтай машинууд нь боломжгүй гидравлик хүчийг тасралтгүй гагнуурын хүч болгон хувиргадаг.

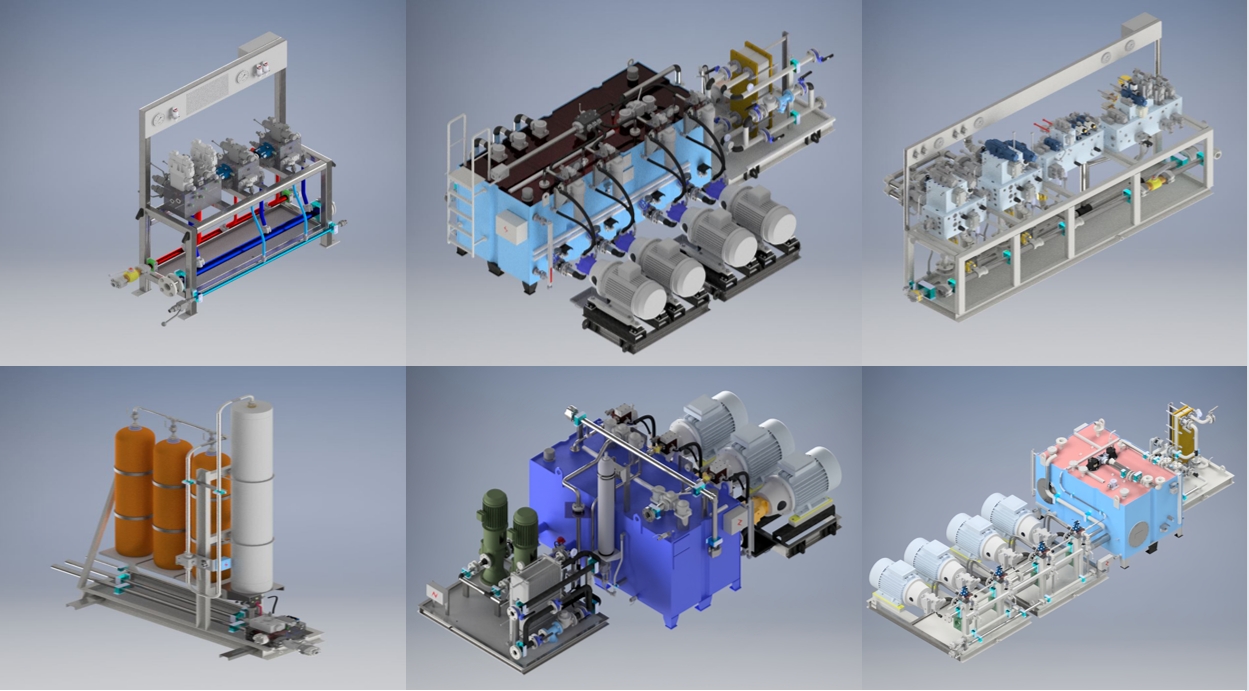

Гидравлик станц - гидравлик цахилгаан эрчим хүч, HPU систем, HPU систем, эсвэл гидравлик насосны станцыг нэрлэдэг. Энэ бол тоо томшгүй олон салбарын зүрх сэтгэлийг зодож буй зүрх сэтгэл нь уулархаг, ирээдүйг харуулдаг.
Энэхүү дэлгэрэнгүй гарын авлагад бид эдгээр инженерийн Monvels-ийн ард наадаг. Та хүсэл эрмэлзэлтэй инженер, сониуч оюутан, эсвэл таны мэдлэгийг гүнзгийрүүлж, эсвэл мэргэжлийн хүмүүс танай мэдлэгийг гүнзгийрүүлж, зөвхөн хэдэн арван жилийн өмнө боломжгүй юм шиг санагддаг.
Гидравлик тоног төхөөрөмжийг ажиллуулахын тулд өндөр даралтыг ажиллуулахын тулд өндөр даралтыг ажиллуулдаг бүрэн даралттай бүрэн цахилгаан систем юм. Энэ нь хүчирхэг усны насос шиг, гэхдээ цэцэрлэгт угаахын оронд тусгай тосыг эрчим хүчний машинд шахдаг.
Гидравлик станц нь хамтдаа ажиллах хэд хэдэн гол хэсгийг багтаасан болно.
- Даралтыг бий болгох насос
- Насосыг ажиллуулах мотор
- Гидравлик шингэнийг хадгалах сав
- Урсгал, даралтыг хянах хавхлагууд
- Шингэнийг цэвэр байлгахын тулд шүүлтүүр
Гидравлик насосны станцууд нь орчин үеийн салбарын салбарт хаа сайгүй байдаг. Энд эдгээр HPU системүүд хэрхэн ажилладаг вэ?
- Өндөр цахилгаан гаралт:Жижиг гидравлик станц нь автомашиныг өргөх, эсвэл олон тооны материалыг өргөхөд хангалттай хүч үүсгэдэг.
- Нарийн хяналт:Операторууд хурд, хүчийг гайхалтай нарийвчлалтайгаар хянах боломжтой.
- Найдвартай байдал:Сайн арчилгаатай гидравлик станцууд томоохон бэрхшээлгүйгээр олон жилийн турш ажиллуулж болно.
- Тосголт:Нэг гидравлик станц нь олон тооны тоног төхөөрөмжийг нэг дор ашиглах боломжтой.

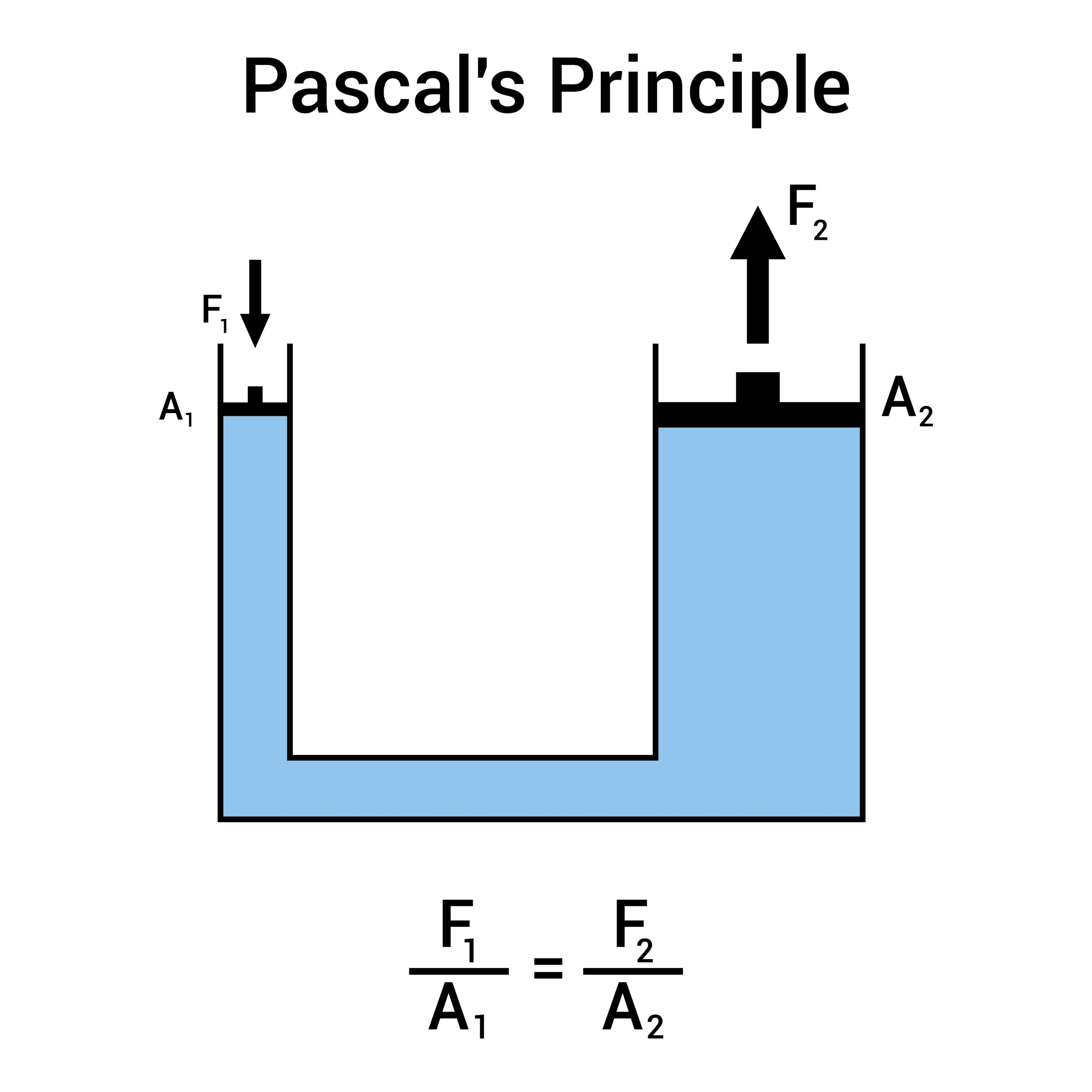

Паскаллик системийг 1600-аад оны үед Францын эрдэм шинжилгээний блейзийн Паскалиас болж бүхий л гидравлик системүүд. Энэхүү хууль нь та дарамт шахалт үзүүлэх үед дарамт шахалт үзүүлэх үед (хаалттай систем шиг) бүх чиглэлд дарамт шахалт үзүүлдэг.
Үүнийг ойлгох энгийн арга энд байна: Та усан бөмбөлөг байгаа гэж төсөөлөөд үз дээ. Нэг хэсгийг шахаж байхад даралт нь бөмбөлгийн дотор хаа сайгүй явдаг. Гидравлик системүүд энэ зарчмыг хүчийг шилжүүлэхэд ашигладаг.
Гидравлик систем нь хүчээр үр ашдах үед жинхэнэ ид шид тохиолддог. Хэрхэн:
Хэрэв та хоёр холбосон цилиндртэй бол жижиг, нэг жижиг, нэг том, жижигхэн нь илүү их хүчээр түлхэх болно. Худалдаа хийх нь том цилиндр нь богино зайг хөдөлгөдөг.
Жишээ:Хэрэв том цилиндр нь жижигхэнээс 10 дахин их гадаргуугийн талбайтай бол 10 дахин их хүч үйлдвэрлэх болно. Гэхдээ энэ нь зөвхөн 1/10-р зайд шилжих болно.
Ийм учраас гидравлик Жакс нь зөвхөн жижиг гар шахуургатай хүнд машинуудыг өргөж чадна!
Гидравлик системд ашигладаг шингэн нь зөвхөн ямар ч шингэн биш юм. Энэ нь тусгай шинж чанартай:
- ҮНЭГҮЙ:Агаараас ялгаатай нь (амархан шахдаг), гидравлик тосыг шахдаггүй. Энэ нь таны үүсгэсэн бүх дарамтыг шууд хийхээр шилжүүлдэг гэсэн үг юм.
- Тослох материал:Шингэн нь бас хөдөлж буй бүх хэсгүүдийг тосолж, элэгдэл, нулимс ургадаг.
- Дулаан шилжүүлэх:Энэ нь халуун бүрэлдэхүүн хэсгээс дулааныг зөөхөд тусалдаг.
- Миадлууд:Сайн гидравлик шингэн нь дарамт, халуунаар амархан эвдэрдэггүй.
Гидравлик насос
Насос бол аливаа гидравлик станцын зүрх юм. Энэ нь савнаас гидравлик шингэнийг сорж, үүнийг өндөр даралт дор түлхдэг. Гурван үндсэн төрөл байдаг:
- Араа араа насос:Энгийн, найдвартай, боломжийн. Үндсэн програмд сайн.
- Vane Pashs:Quieter ба илүү үр дүнтэй. Дунд зэргийн өргөдөлд ашигладаг.
- Поршений насос:Хамгийн хүчирхэг, нарийн. Хүнд даацын болон өндөр даралттай ажилд ашигладаг.
Цахилгаан автомашин цахилгаан эсвэл хөдөлгүүр
Энэ нь насосыг ажиллуулах механик хүчийг өгдөг. Ихэнх гидравлик станцууд цахилгаан моторыг ашигладаг тул тэд:
- Сэргээх хялбар
- Цэвэр (Яндан байхгүй)
- Итгэлтэй
- Олон хэмжээнд боломжтой
Зөөврийн нэгж эсвэл гадаа ажил, бензин эсвэл дизель хөдөлгүүрийн хувьд нийтлэг байдаг.
Гидравлик сав (усан сан)
Сав нь гидравлик шингэнийг хадгалаад хэд хэдэн зориулалтаар үйлчилнэ.
- Шахуургын шингэний хангамжийг өгдөг
- Агаарын бөмбөлгийг шингэнээс салгах боломжийг олгодог
- Шингэнийг хөргөхөд тусалдаг
- Бохирдуулагчдыг шийдвэрлэх боломжийг олгодог
ТАНИЛЦУУЛГА Хэмжээ нь ихэвчлэн нэг минутанд насосны урсгалын хурдтай тэнцэнэ.
Даралтын тусламжийн хавхлага
Энэ бол аюулгүй байдлын чухал бүрэлдэхүүн хэсэг юм. Даралт хэт өндөр болоход энэ хавхлага автоматаар системд саад болохоос сэргийлдэг. Энэ нь даралт агшаагч дээр аюулгүй байдлын хавхлаг шиг.
Чиглүүлэгч хяналтын хавхлагууд
Эдгээр хавхлаг нь гидравлик шингэний урсгалыг хянадаг. Тэд чадна:
- Цилиндрийг сунгахын тулд шингэн илгээх
- Цилиндрийг буцааж авах урвуу урсгал
- Байрлал барихын тулд урсгалыг зогсоо
- Системийн янз бүрийн хэсэгт шууд урсгал
Урсгал хяналтын хавхлагууд
Эдгээр нь гидравлик актучдын хурдыг хянах чадварыг хянах чадварыг зохицуулдаг. Илүү их урсгал нь илүү хурдан хөдөлгөөн гэсэн үг.
Шүүгч
Цэвэр шингэн нь гидравлик системд зайлшгүй шаардлагатай. Шүүлтүүрийг арилгана:
- Шороон ба хог хаягдал
- Элэгдэлээс металл хэсгүүд
- Усны бохирдох
- Химийн задаргааны бүтээгдэхүүн
Даралтын хэмжигдэх
Эдгээр шоу системийн даралтыг харцаар харуулна. Операторууд тэднийг дараахь байдлаар ашигладаг.
- Хэвийн ажиллагааг хянах
- Асуудлыг эрт илрүүлэх
- Системийн гүйцэтгэлийг тохируулах
Температур мэдрэгч
Гидравлик шингэн үйл ажиллагааны явцад халуун болдог. Температур мэдрэгч нь хэт халахаас урьдчилан сэргийлэхэд тусалдаг:
- Хөргөлтийн системийг өдөөх
- Асуудлын талаар анхааруулах операторууд
- Шаардлагатай бол автоматаар унтрах болно
Цорооны албан хаагчид
Орчин үеийн гидравлик станцууд нь ихэвчлэн компьютерийн хяналтыг агуулдаг.
- Гүйцэтгэлийг автоматаар оновчтой болгох
- Алсын удирдлагаар хангах
- Бүртгэлийн тухай өгөгдөл
- Урьдчилан таамаглах засварыг идэвхжүүлэх
Гидравлик станцыг бүрэн аяллаар дамжуулан хэрхэн үргэлжлүүлэх нь илүү хялбар байдаг.
Алхам 1: Шингэний хэрэглээ
Гидравлик насос нь савнаас сорогчоороо сорогчоор шингэний шингэнийг зурдаг гэсэн үг юм. Энэ омогер насосыг гэмтээж болох том хэсгүүдийг барьж авдаг.
Алхам 2: даралт
Насос нь шингэнийг шахаж, өндөр даралтад систем рүү түлхдэг. Даралт нь хүнд даацын хэрэглээнд 10,000 PSI-ээс 500 PSI-ээс 10,000 хүртэлх PSI эсвэл түүнээс дээш үнэтэй байдаг.
Алхам 3: Урсгал хянах
Даралттай шингэн нь түүнийг зайлшгүй шаардлагатай газарт чиглүүлдэг хяналтын хавхлагуудаар дамждаг. Эдгээр хавхлагууд нь гидравлик шингэний хувьд замын хөдөлгөөний хянагч шиг ажилладаг.
Алхам 4: Ажлын гүйцэтгэл
Даралттай шингэн нь гидравлик энерги (цилиндрийг ашиглан гидравлик энерги рүү буцахад хүргэдэг механик энерги рүү буцдаг.
Алхам 5: Урсгал буцах
Ажил хийж дууссаны дараа шингэн нь буцах шүүлтүүрээр дамждаг. Эдгээр шүүлтүүрүүд ажлын мөчлөгийн үеэр ямар ч бохирдлыг олж авдаг.
Алхам 6: Нөхцөл байдал
Саванд буцаж ирэв.
- Нэвтэрч
- Агаарын бөмбөлгийг барагдуулах
- Бөөмсийг шийдвэрлэх боломжийг олгодог
- Дараагийн мөчлөгт бэлэн байна
Нээлттэй давталтын систем
Нээлттэй системүүд, шингэн нь хэрэглэсний дараа танк руу шууд өгнө. Ашиг тус:
- Хөргөх нь дээр
- Энгийн загвар
- Доогдох зардал
- Илүү хялбар засвар үйлчилгээ
Хаалттай гогцоо системүүд
Хаалттай системүүд, шингэн нь насос ба жүжигчдийн хооронд шууд эргэлддэг. Ашиг тус:
- Илүү нохтол
- Илүү сайн үр ашиг
- Бага шингэн хэрэгтэй
- Илүү хурдан хариу өгөх
Тогтмол нүүлгэн шилжүүлэлт систем
Эдгээр насосууд нь эргэлт бүрт ижил хэмжээний шингэнийг хөдөлгөдөг. Тэд:
- Энгийн бөгөөд найдвартай
- Доогдох зардал
- Тогтмол хурдны програмуудад сайн
- Аюулгүй байдлыг хангах үүднээс даралтын тусламжийн хавхлагыг шаарддаг
Хувьсах Нүүлгэн шилжүүлэлт систем
Эдгээр насоснууд нь гаралтын хэмжээг өөрчлөх боломжтой. Тэд санал болгож байна:
- Эрчим хүчний үр ашиг
- Автомат даралтын удирдлага
- Хувьсах хурдны ажиллагаа
- Илүү нарийн төвөгтэй боловч илүү олон талт
Цахилгаан горхоны станц
- Үйлдвэр, семинар дахь хамгийн түгээмэл байдаг
- Нарийвчилсан хурдны хяналт
- Цэвэрлэх ажиллагаа (Яндан байхгүй)
- Автоматжуулахад хялбар
- Цахилгаан эрчим хүчний хангамж шаарддаг
Хөдөлгүүрээр суурилсан гидравлик станцууд
- Бензин эсвэл дизель хөдөлгүүрийг ашиглах
- Зөөврийн болон бие даасан
- Гадаа / алсын удирдлагатай
- Илүү олон засвар үйлчилгээ шаардлагатай
- Яндан ба дуу чимээг бий болгох
Суурин гидравлик станцууд
- Бүрмөсөн суулгасан
- Том, илүү хүчтэй
- Олон машин үйлчилж болно
- Илүү сайн хөргөлтийн системүүд
- Доод үйл ажиллагааны зардал
Зөөврийн гидравлик станцууд
- Дугуйтай эсвэл гараар дамжуулсан
- Өөрөө агуулагдсан нэгжүүд
- Талбайн үйлчилгээнд төгс төгөлдөр юм
- Хэмжээ, жингээр хязгаарлагддаг
- Нэг морины хүчтэй зардал
Бага даралт (1000 PSI-ээс доош)
- Үндсэн програмуудад ашигладаг
- Бага зардлын бүрэлдэхүүн хэсгүүд
- Энгийн засвар үйлчилгээ
- Эхлэгчдэд сайн
Дунд зэргийн даралт (1,000-3,000 PSI)
- Хамгийн түгээмэл хүрээ
- Хүч чадал, өртөгтэй сайн тэнцвэр
- Олон төрлийн програм
- Стандарт үйлдвэрлэлийн хэрэглээ
Өндөр даралт (3000 гаруй PSI)
- Хамгийн бага орон зайд хамгийн их хүч
- Үнэтэй бүрэлдэхүүн хэсэг
- Мэргэжилтний засвар үйлчилгээ шаарддаг
- Хүнд даацын ажилд ашигладаг
Гидравлик станцууд Тоолуургүй барууны барилга байгууламжууд:
Экскаваторууд
Гидравлик станцууд нь Boom, гар, гар, хувин, замыг хянах. Нэг экскаватор нь янз бүрийн функцүүдэд олон гидравлик хэлхээгтэй байж болно.
Бульд хотууд
Ир нь өргөж, ozling, angling.
Бүдрээх нь
Гидравлик станцууд нь хүнд ачааллыг өргөх, байрлуулах, байрлуулах, тэгшлэхийг хүсдэг.
Наалттай насос
Өндөр даралттай гидравлик системүүд нь урт хоолойгоор дамжуулан бетоныг яг тодорхой байршилд түлхэж өгдөг.
Машин хэрэгсэл
Гидравлик станцууд:
- Гулзайлгах тоормосыг дар
- Хэсэг хэсгүүдийг бүрдүүлэх Гидравлик даралт
- Тарилгын хэвний машинууд
- Металл тайрах тоног төхөөрөмж
МАТИС
- Forklifts нь өргөх, тасралтгүй гидравлик станцуудыг ашигладаг
- ХУДАЛДАН АЖИЛЛАГАА ХӨГЖЛИЙН АЖИЛЛАГАА АЖИЛЛАГАА АЖИЛЛАГАА
- Робот систем нь гидравлик актуатуудад найддаг
Тракторууд
Орчин үеийн тракторууд Гидравлик хүчийг ашигладаг.
- Гурван цэгийн дэгээ систем
- Залуурын удирдлага
- AdvE програмыг шалгах
- Урд талын ачигч
Урж хяналтын төхөөрөмж:Нэгтгэн, Балтгуулагч, бусад фермийн машинууд нь ургац боловсруулах, боловсруулах зориулалттай гидравлик ашигладаг.
Тээврийн хэрэгслийн өргөлт
Автомат засварын дэлгүүр бүр Гидравлик станцуудаар тэжээгддэг гидравлик өргөлтөөс хамаарна.
Хог ачааны машин
Гидравлик систем нь өргөлт, нягтруулах механизмыг хөдөлгөдөг.
Ачааны машин
Гидравлик станцууд буулгах, ачааны машины орыг буулгахад хүргэдэг.
Усан зөөгдсөн төхөөрөмж
Гидравлик станцууд:
- Түргэн зөөгч
- Тавцангийн тогоруу
- Зангуу салхи
- Ачааны харьцах тоног төхөөрөмж
Оффшор платформууд:Газрын тосны хэрэгсэл нь өрөмдөх, хоолойтой харьцах зориулалттай асар их гидравлик системийг ашигладаг.
Нисэх онгоцны систем
Гидравлик хүч нь ажилладаг:
- Буух тоног төхөөрөмж
- Нислэгийн хяналтын гадаргуу
- Аарны хаалга
- Тоормосны системүүд
Гидравлик системийн найдвартай байдал нь нислэгийн аюулгүй байдалд зайлшгүй шаардлагатай болгодог.
Хувьсгал
Минут тутамд галлон (GPM) эсвэл литр (LPM) эсвэл литрийг (LPM) хэмждэг. Илүү өндөр урсгал нь хурдан ажиллах боловч илүү том насос, илүү их хүч шаарддаг.
Үйл ажиллагааны ажиллагааны даралт
Квадрат инч тутамд фунт (PSI) эсвэл бар, даралт, даралт нь хэр их хүчийг үүсгэж болохыг тодорхойлдог. Илүү өндөр даралт нь илүү хүч шаардагддаг боловч илүү хүчтэй бүрэлдэхүүн хэсгүүдийг шаарддаг.
Эрчим хүчний шаардлага
Гидравлик хүч (HP) -ийг дараах байдлаар тооцоолж болно.HP = (урсгал × даралт) ÷ 1714
Энэ нь насосыг жолоодоход шаардлагатай моторыг хэмждэг.
Бүтээмж
Системийн нийт үр ашиг нь ихэвчлэн 70-85% -аас хамаарч, дараахь зүйлээс хамаарна.
- Насосны үр ашиг (85-95%)
- Моторын үр ашиг (90-95%)
- Системийн алдагдал (хавхлаг, шүүлтүүр, мөрүүд)
Өндөр хүчээр жинтэй харьцаа
Гидравлик систем нь бусад цахилгаан эх үүсвэрээс илүү фунт үүсгэдэг. Энэ нь тэднийг жингийн асуудлаар чухал хэрэгсэлд хамгийн тохиромжтой болгодог.
Байсан хяналт
Операторууд нь хүч, хурд, хурд, байрлалыг онцгой нарийвчлалтайгаар хянах боломжтой. Энэ нарийвчлал нь гидравликийг нарийн үйл ажиллагаанд төгс болгодог.
Нарийн хайрцгээ хийх
Гидравлик цилиндрүүд нь нарийн төвөгтэй механик холбоосгүйгээр жигд, шулуун шугамаар явуулдаг.
Шуурхай эргэлт
Чиглэлийг зогсоох, шүүрч авах механик системүүд, араа, араа хэрэгтэй механик системүүдээс ялгаатай.
