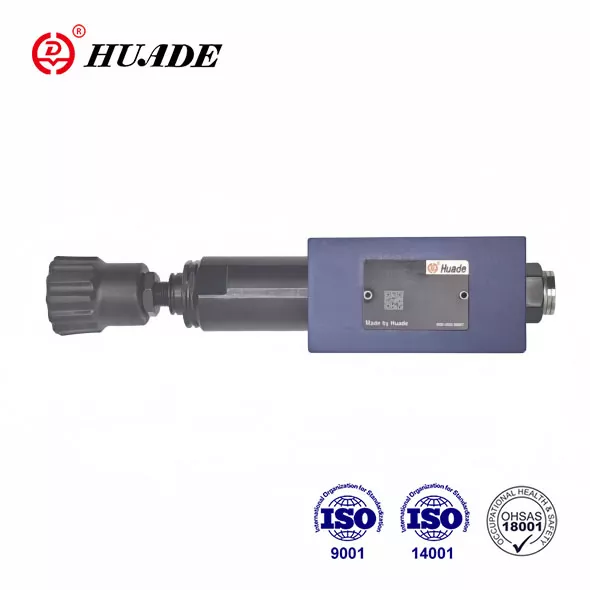

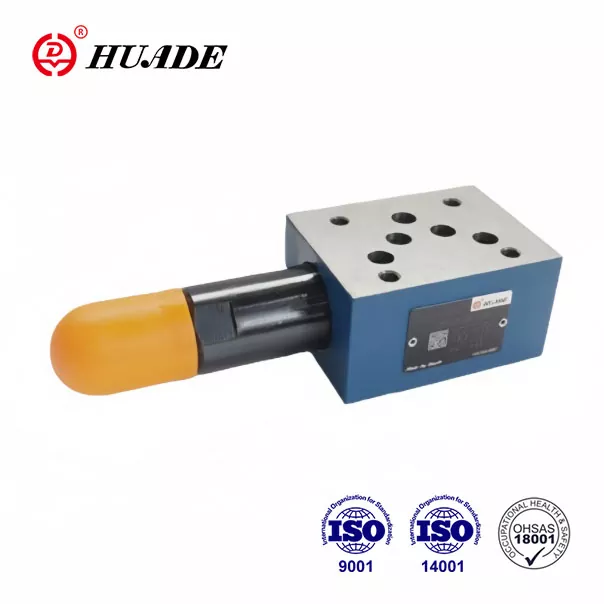

Huade® даралт бууруулах хавхлагууд ZDR 10 D нь янз бүрийн гидравлик системийн даралтыг бууруулахад ашиглагддаг. Тэд олон улсын стандартад бүрэн нийцсэн. Huade Hydraulic нь 1979 оноос хойш хоёр урт хугацааны хамтын ажиллагааны үр дүнд Rexroth-ийн дэвшилтэт технологийг нэвтрүүлсэн. Huade Hydraulic нь гидравлик бүтээгдэхүүнийг боломжийн үнээр хангахын тулд зардлыг хянахын тулд дотоодын нөөц бололцоог бүрэн ашигладаг.
|
Жин (кг) |
ойролцоогоор 2.8 |
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10 ~ 800 |
|
Шингэний бохирдлын зэрэг |
Хамгийн багадаа β10 ≥ 75 хадгалах хурдтай шүүлтүүрийг санал болгож байна |
|
Хамгийн их ажлын даралт(оролтын) (МПа) |
31.5 хүртэл |
|
Хоёрдогч даралт (гаралт) (МПа) |
2.5 хүртэл.7.5 хүртэл, 15.0 хүртэл.21.0 хүртэл |
|
Буцах даралтын порт (МПа) |
16.0 хүртэл |
|
Хамгийн их урсгал (л/мин) |
80 |
Онцлогууд:
▶ Сэндвич хавтангийн загвар
▶ A, B эсвэл P порт дахь даралтыг бууруулна
▶ 4 тохируулагч элемент
. Эргэдэг бариул
. Hex. хамгаалалтын малгайтай толгойн шураг
. Масштабтай түгжигдэх эргэдэг бариул
. Хуваарьтай эргэдэг бариул
▶ Даралтын 4 үнэлгээ
▶ нэмэлт шалгах хавхлага
▶ DIN 24 340, маягтын A, ISO 4401 ба CETOP - RP 121H стандартад шилжүүлэх загвар
Хэрэглээ:
Системийн даралтыг бууруулахын тулд ZDR 10 D төрлийн хавхлагыг ашигладаг.
1. Даралт бууруулах хавхлагын хэсэг ба тэмдэг ZDR 10 D
ZDR 10 D.. төрлийн даралт бууруулах хавхлага нь хоёрдогч талдаа даралт бууруулах функцтэй, сэндвич хавтангаар хийгдсэн 3 чиглэлтэй шууд ажилладаг хавхлаг юм.
Даралт бууруулах хавхлага нь үндсэндээ орон сууц (1), хяналтын дамар (2), шахах пүрш (3), тохируулга (4) болон нэмэлт шалгах хавхлагаас бүрдэнэ.
Хоёрдогч даралтыг даралтын тохируулагч элементээр (4) тогтооно.
Загвар 'YES'
Амрах үед хавхлага нь ихэвчлэн нээлттэй байдаг бөгөөд шингэн нь А1 портоос А2 порт руу саадгүй урсаж болно. A2 порт дахь даралт нь шахалтын пүршний (3) эсрэг талын дамар хэсэгт байрлах хяналтын шугамаар (5) нэгэн зэрэг байна. A2 порт дахь даралт нь шахалтын пүрш (3) дээр тогтоосон даралтын түвшнээс давсан үед хяналтын дамар (2) шахалтын пүршний (3) эсрэг хяналтын байрлал руу шилжиж, A2 порт дахь тогтоосон даралтыг тогтмол барина.
Хяналтын даралт ба туршилтын тосыг хяналтын шугамаар (5) А2 портоос авдаг.
Хэрэв A2 порт дахь даралт гадны хүчин зүйлийн нөлөөгөөр улам нэмэгдвэл хяналтын дамар (2) шахалтын пүрш (3) руу урагшилна.
Энэ нь хяналтын дамар (2) дээрх хяналтын газар (5) ба сав (ТБ порт) хүртэлх орон сууц (1)-ээр дамжин А2 порт дээр урсгалын замыг нээхэд хүргэдэг. Дараа нь даралт нэмэгдэхээс урьдчилан сэргийлэхийн тулд хангалттай хэмжээний шингэн сав руу урсдаг.
Пүршний камер (7) нь үргэлж ТТ портоор гадагшаа сав руу цутгадаг.
Даралт хэмжигч холболт (8) нь хавхлаг дахь хоёрдогч даралтыг хянах боломжийг олгодог.
Зөвхөн "DA" хувилбарын А2-аас А1 хүртэлх портуудад чөлөөт урсгалыг шалгах хавхлагыг суурилуулах боломжтой.
'DP' ба 'DB' загварууд
"DP" загварт P1 порт дахь даралтыг бууруулдаг. Хяналтын даралт ба туршилтын тосыг P1 портоос дотооддоо авдаг.
'DB' загварт P1 порт дахь даралт буурч, туршилтын тосыг В портоос авдаг.
Анхаар!
Чиглэлийн хавхлага нь P-ээс А байрлалд шилжих үед В порт дахь даралт нь тогтоосон хоёрдогч даралтаас хэтрэхгүй байх ёстой. Үгүй бол А порт дахь даралт буурах болно.
Хэрэв чиглүүлэгч хавхлагагүйгээр ашиглавал ТТ ба сүрьеэ нь хоорондоо холбогдсон байх ёстой (жишээ нь бүрээсний хавтан дотор).
ZDR 10 DA1-50B/...YM-ийн бүтэц
ZDR 10 DP...-50B-ийн тэмдэг
