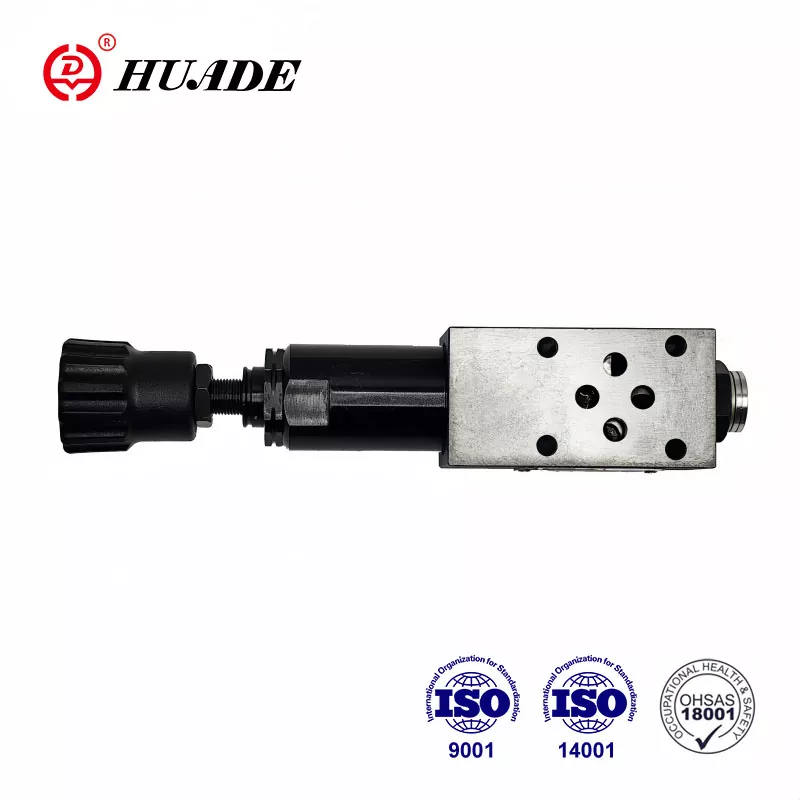

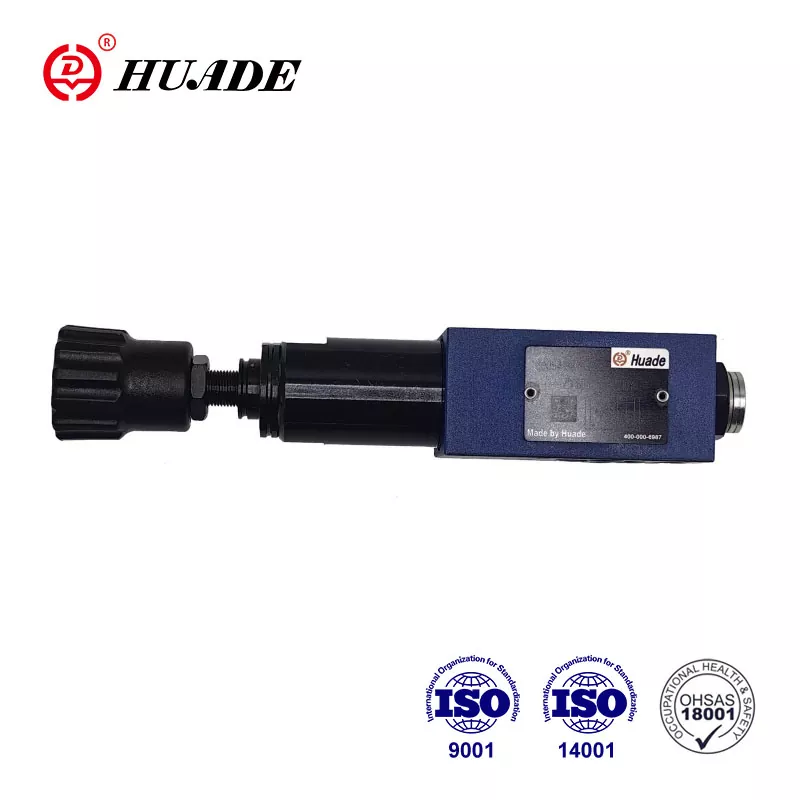

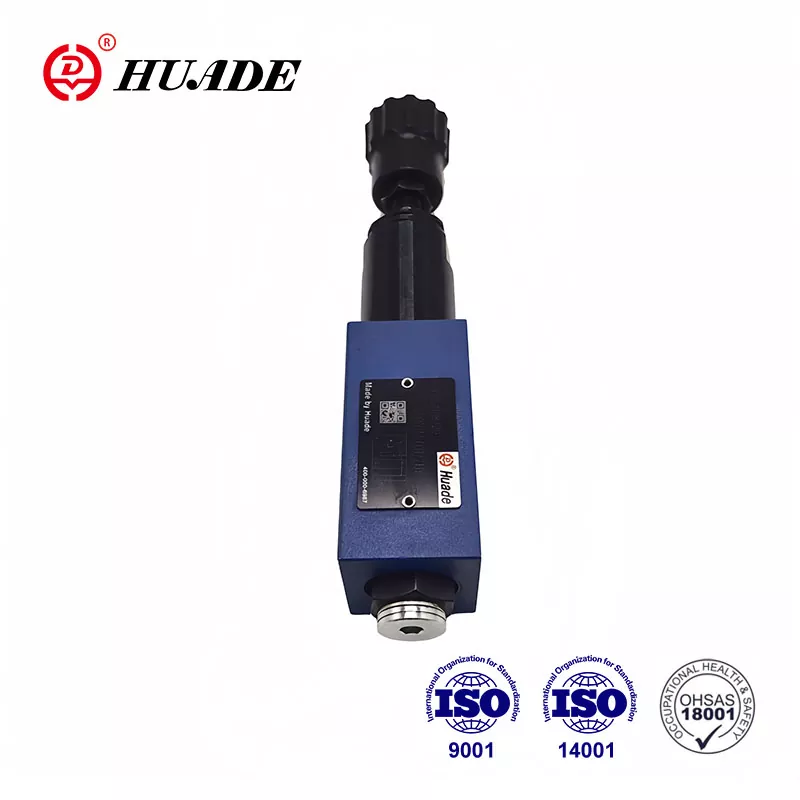

Huade Hydraulic нь 1979 онд байгуулагдсан. Rexroth-ийн технологийг нэвтрүүлснээр Huade Hydraulic одоо Хятадын хамгийн хүчирхэг гидравлик үйлдвэрлэгч болон хөгжсөн. Даралт бууруулах хавхлага ZDR 6 D нь ижил цуврал Rexroth бүтээгдэхүүнийг сольж болно. Энэ нь сэндвич хавтангийн загвар бүхий 3 тохируулгын элементтэй. Бусад ижил төстэй бүтээгдэхүүнүүдтэй харьцуулахад Huade® даралт бууруулах хавхлагууд нь энэ салбарт илүү тогтвортой ажилладаг. Huade Hydraulic нь тодорхой чанарын түвшинг хадгалахын зэрэгцээ практикт анхаарлаа хандуулдаг бөгөөд ингэснээр бүтээгдэхүүн нь хямд үнээр зах зээлд танигдах болно.
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10 ~ 800 |
|
Шингэний бохирдлын зэрэг (㎛) |
-ийн зөвшөөрөгдөх дээд хэмжээ |
|
Хамгийн их ажлын даралт(оролтын) (МПа) |
31.5 хүртэл |
|
Хоёрдогч даралт (гаралт) (МПа) |
2.5 хүртэл, 7.5 хүртэл, 15.0 хүртэл, 21.0 хүртэл |
|
Буцах даралтын порт Y (МПа) |
16.0 хүртэл |
|
хамгийн их урсгал (л/мин) |
50.0 хүртэл |
|
Жин (кг) |
ойролцоогоор 1.2 |
Онцлогууд:
▶ Сэндвич хавтангийн загвар
▶ Даралтын 4 үнэлгээ
▶ 3 тохируулгын элемент:
. Эргэдэг бариул
. Зургаан өнцөгт, хамгаалалтын малгайтай ханцуй
. Масштабтай түгжигдэх эргэдэг бариул
▶ A, B эсвэл P порт дахь даралтыг бууруулна
▶ Шалгах хавхлага, нэмэлт
▶ DIN 24 340, маягтын A, ISO 4401 болон CETOP - RP 121H стандартад шилжүүлэх загвар
Хэрэглээ:
Системийн даралтыг бууруулахын тулд ZDR 6 D төрлийн даралт бууруулах хавхлагыг ашигладаг.
1. Даралт бууруулах хавхлагын хэсэг ба тэмдэг ZDR 6 D
ZDR 6 D.. төрлийн даралт бууруулах хавхлагууд нь хоёрдогч талдаа даралтыг бууруулах функцтэй сэндвич хавтан загвартай 3 чиглэлтэй шууд ажилладаг даралт бууруулах хавхлагууд юм. Даралт бууруулах хавхлага нь үндсэндээ орон сууц (1), хяналтын дамар (2), шахах пүрш (3) ба тохируулагч элемент (4) болон нэмэлт шалгах хавхлагаас бүрдэнэ.
Хоёрдогч даралтыг даралтын тохируулагч элементээр (4) тохируулна.
"ZDR6DA" загвар
Амрах үед хавхлага нь ихэвчлэн нээлттэй байдаг бөгөөд шингэн нь А портоос А1 порт руу саадгүй урсаж болно. А1 порт дахь даралт нь шахалтын пүршний (3) эсрэг талын дамар хэсэгт байрлах хяналтын шугамаар нэгэн зэрэг байна. А1 порт дахь даралт нь шахалтын пүрш (3) дээр тогтоосон даралтын түвшнээс давсан үед хяналтын дамар (2) шахалтын пүршний (3) эсрэг хяналтын байрлал руу шилжиж, A1 порт дахь тогтоосон даралтыг тогтмол барина.
Хяналтын даралт болон туршилтын тосыг хяналтын шугамаар дамжуулан А1 портоос авдаг.
Хэрэв A1 порт дахь даралт гадны хүчин зүйлийн нөлөөгөөр улам нэмэгдвэл хяналтын дамар (2) шахалтын пүрш (3) руу урагшилна.
Энэ нь хяналтын дамар (2) дээрх хяналтын газар (9)-ээр дамжин танк руу орох урсгалын замыг А1 порт дээр нээхэд хүргэдэг. Дараа нь даралт нэмэгдэхээс урьдчилан сэргийлэхийн тулд хангалттай хэмжээний шингэн сав руу урсдаг. Пүршний камер (7) нь үргэлж T (Y) порт руу өрөмдлөгөөр (6) дамжин сав руу гадагш урсдаг.
Даралт хэмжигч холболт (8) нь хавхлаг дахь хоёрдогч даралтыг хянах боломжийг олгодог.
Зөвхөн "DA" хувилбарын А1-аас А портуудад чөлөөтэй урсгалыг шалгах хавхлагыг суурилуулах боломжтой.
'DP' ба 'DB' загварууд
"DP" загварт P1 порт дахь даралтыг бууруулдаг. Хяналтын даралт ба туршилтын тосыг P1 портоос дотооддоо авдаг.
'DB' загварт P1 порт дахь даралт буурч, туршилтын тосыг В портоос авдаг.
Анхаар!
DB загварт чиглэлийн хавхлага нь P-ээс А байрлалд байх үед В порт дахь даралт тогтоосон даралтаас ихгүй байх ёстой. Эс тэгвэл А порт дахь даралт буурах болно.
ZDR 6 DA1-40B-ийн бүтэц
ZDR 6 DP-ийн тэмдэг...-40B
