Гидравлик системд 2 талын хавхлага гэж юу вэ?

2025-07-16

Гидравлик машинууд хүчирхэг хөдөлгөөнийг хянах чадвартай гэж та бодож байсан уу? Нууц нь энгийн зүйлтэй, гэхдээ зайлшгүй шаардлагатай бүрэлдэхүүн хэсэг. Өнөөдөр, бид хамгийн чухал боловч чухал төрлүүдийн аль нэгийг судлах болно: 2 талын гидравлик хавхлага.

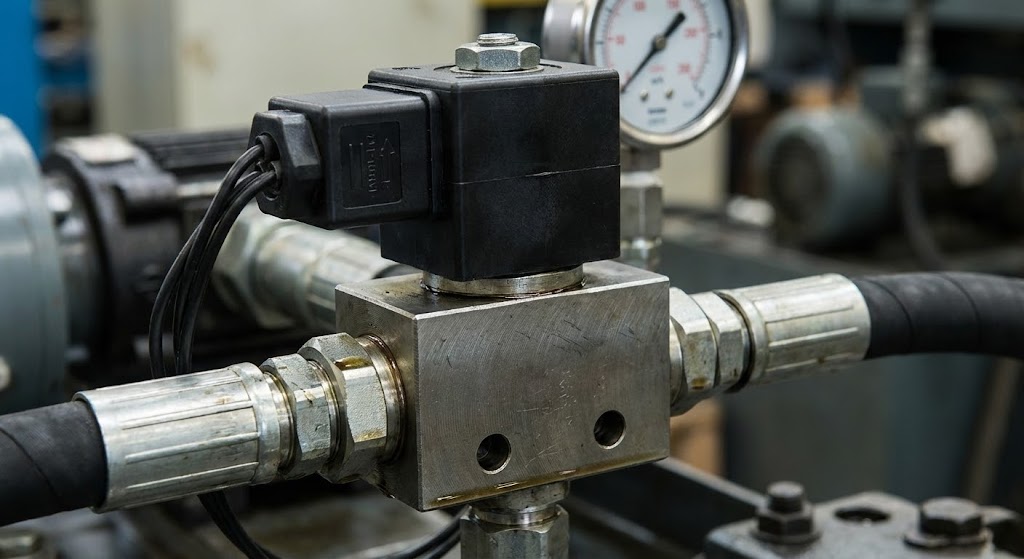

2 талын хавхлага гэж юу вэ?

2 талын хавхлага нь үндсэндээ гидравлик шингэний хувьд асаалттай / унтраалга юм. Гэрлийн унтраалгатай адил хоёр байрлал (асаалттай, унтраасан), 2 талын хавхлага хоёр муж байна. Нээлттэй, гидравлик шингэн урсаж байх үед. Хаалттай үед шингэн нь бүрэн зогсдог.

Нээлттэй хаалганы хяналтын усны урсгалыг үзэх нь нээлттэй, ус дамжих үед; Хаалттай үед урсгал нь бүхэлдээ зогсдог. Энэхүү үндсэн зарчим нь 2-г гидравлик системд шингэний хөдөлгөөнийг хянахын тулд 2-тэй гидравлик хавхлагыг төгс болгодог.

2 талын хавхлагын гол шинж чанарууд

  • Хоёр порт:Нэг оролт (шингэн ордог) ба нэг гарцаар ордог (шингэний гадагш гарах газар)
  • Хоёр албан тушаал:Бүрэн нээлттэй эсвэл бүрэн хаалттай
  • Хоёртын хяналт:Энэ нь хоёулаа эсвэл унтраалттай байдаг - хооронд байхгүй
  • Найдвартай ажиллагаа:Энгийн загвар нь цөөн зүйл буруу болж болно гэсэн үг юм

2 талын гидравлик хавхлага хэрхэн ажилладаг вэ?

Ажлын зарчим нь гайхамшигтай шулуун юм. Хавхлагын доторх хавхлагын цөм гэж нэрлэгддэг хөдөлж буй хэсэг байдаг. Энэ цөм нь бөмбөг, диск, диск, гулсах хэсэг байж болно.

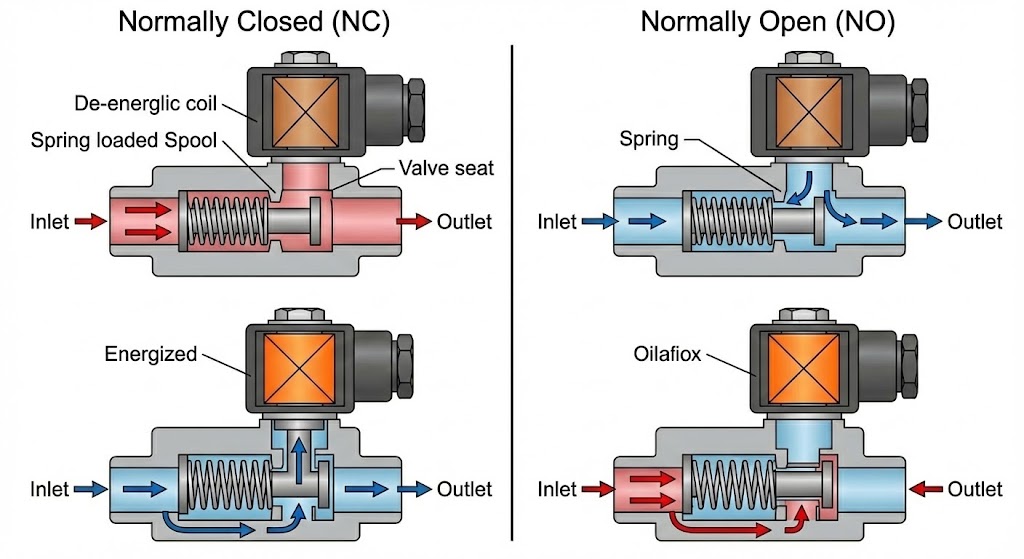

Үйл ажиллагааны хоёр үндсэн хэлбэр

Ер нь хаалттай (NC):

  • Үндсэн байрлал нь шингэний урсгалыг блоклодог
  • Идэвхжсэн үед (цахилгаан, агаарын даралт, эсвэл гарын авлагын хүчээр), энэ нь нээгддэг
  • Урсгалын програмд ​​хамгийн түгээмэл хэрэглэгддэг урсгалд хамгийн түгээмэл байдаг

Ер нь нээлттэй (үгүй):

  • Үндсэн байрлал нь шингэний урсгалыг зөвшөөрдөг
  • Идэвхжүүлсэн үед энэ нь урсгалыг хаадаг
  • Үе үе зогсоход тасралтгүй урсгал хэрэгтэй үед хэрэгтэй

Энэ нь юу хөдлөх вэ?

Хавхлагын гол нь өөр өөр аргаар дамждаг.

  • Гараар явуулах:Та бариулыг эргүүлж эсвэл хөшүүргийг түлхэж өгдөг
  • 2 талын гидравлик Соленоид хавхлага:Цахилгаан ороомог нь автоматжуулсан хяналтанд соронзон хүчийг бий болгодог
  • Туршилтын ажиллагаа:Хавхлагыг шилжүүлэхийн тулд системийн өөрийн даралтыг ашигладаг
  • PNEUMATIMAL ҮЙЛ АЖИЛЛАГАА:Шахсан агаарын даралтыг ашигладаг

2 талын гидравлик хавхлагын төрлүүд

Өөр өөр хавхлагын төрлийг ойлгоход нь таны өргөдөлд тохирохыг сонгоход тусална.

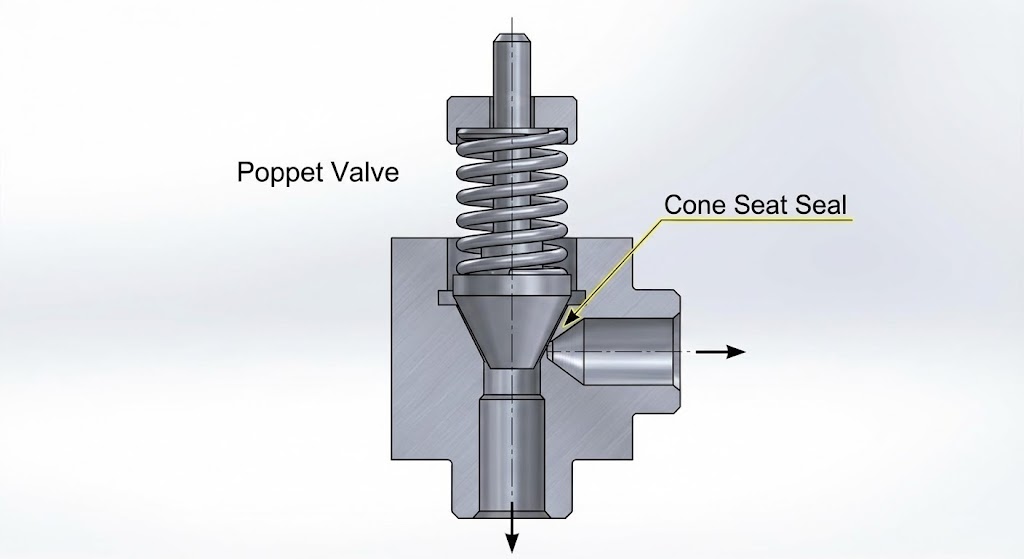

1. Поппет хавхлагууд

Поппет хавхлага нь хаалттай үед суудлын эсрэг суудлын эсрэг суудлын эсрэг байрладаг диск эсвэл конусыг ашигладаг.

Давуу талууд:

  • Хаалттай үед бараг тэг гоожсон
  • Хурдан хариу арга хугацаа хурдан
  • Бохир орчинд сайн ажилладаг
  • Урт хугацааны

Сул тал:

  • Ажиллах илүү их хүч хэрэгтэй
  • Арын даралтанд нөлөөлж болно

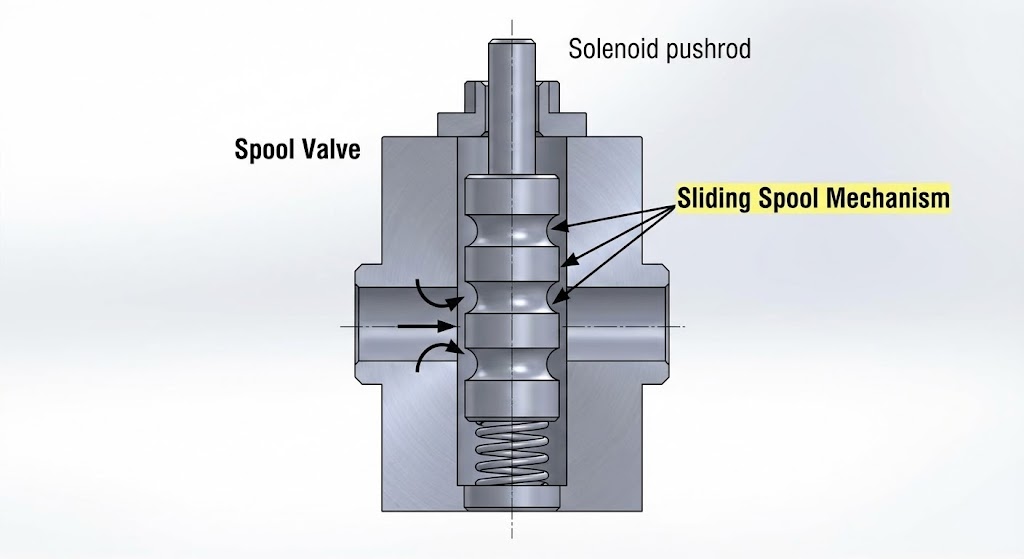

2. Дамнаг хавхлагууд

Дамрав хавхлагууд нь ханцуйны дотор урагшлах цилиндр хэсгийг ашигладаг.

Давуу талууд:

  • Ажиллахад хялбар байдаг (бага хүч хэрэгтэй)
  • Илүү тэнцвэртэй ажиллагаа
  • Урсгалын нарийн төвөгтэй хэв маягийг шийдвэрлэх боломжтой

Сул тал:

  • Зарим шингэний нэвчилт
  • Шороон, бохирдолд илүү мэдрэмтгий байдаг
  • Илүү их засвар үйлчилгээ хэрэгтэй

3. Картриджийн хавхлага

Эдгээр нь стандартчилагдсан блокуудад нийцсэн загварлаг хавхлагууд, нягт суулгац, өндөр гүйцэтгэлийг санал болгодог модульт хавхлагууд юм.

Давуу талууд:

  • Маш нягт дизайн
  • Өндөр урсгалын хэмжээ, даралтыг зохицуулж чаддаг
  • Бага даралт буурах
  • Стандартчилгасан суурилуулалт

Сул тал:

  • Нэмэлт нисгэгч хавхлага хийх шаардлагатай байна
  • Илүү нарийн төвөгтэй суурилуулалт

2 талын vs vs 3 чиглэлийн хавхлага Vs 4-тэй хавхлага

Ялгаа нь таны гидравлик системд тохирох хавхлагын төрлийг сонгоход тусалдаг.

Хавхлагын төрөл Поролт Үүрэг Шилдэг програмууд
2 талын хавхлага 2 Энгийн on / унтраах хяналт Тусгаарлалт, үндсэн цилиндрийн хяналт, аюулгүйн унтраалт
3 талын хавхлага 3 Шингэнийг салгах эсвэл холих HVAC систем, холих програмууд, T-холболтууд
4 талын хавхлага 4 Давхар жүжиглэх цилиндрийг хянах Нарийн төвөгтэй машин механизм, төөрөлдөлтийн мотор, дэвшилтэт хяналт

Яагаад бусад төрлүүдээс 2-р цэгийг сонгох вэ?

  • Хамгийн энгийн загвар:Цөөн хэсэг нь илүү найдвартай байдал гэсэн үг
  • Хамгийн хэмнэлттэй:Доод өртөг ба засвар үйлчилгээний зардал бага
  • Асуудлыг олж засварлахад хялбар:Ойлгох, засах энгийн
  • Телелийн програмууд:Олон янзын гидравлик системд ажилладаг

2 талын хавхлагууд хаана ашигласан бэ?

Системийн аюулгүй байдал, тусгаарлалт

2 талын хавхлага нь гидравлик системд аюулгүй байдлын хамгаалагч юм. Онцгой байдал, засвар үйлчилгээ, тоног төхөөрөмж, хамгаалахаас урьдчилан сэргийлэхийн тулд тэд хурдан урсах боломжтой.

Урсгалын удирдлага, журам

Хурдан шилжиж, унтраах замаар (импульсийн өргөн хэлбэр гэж нэрлэдэг), 2-тэй тэнцвэргүй хавхлагууд нь системээр дамжуулж чаддаг. Энэ техник нь хувьсах урсгалыг хялбар / унтраах хавхлагыг ашиглах боломжийг олгодог.

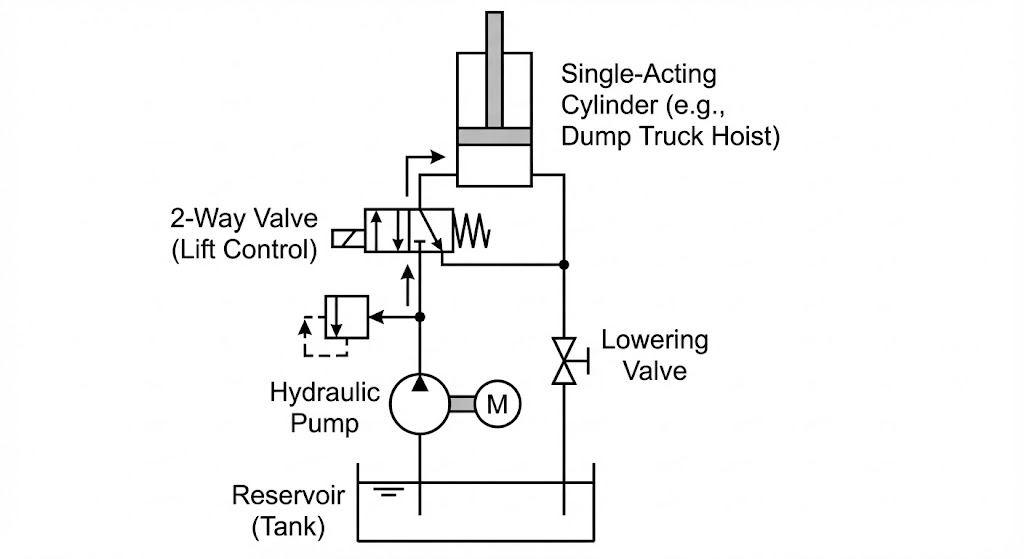

Гидравлик цилиндр хянах

Энгийн програмууд, 2-тэй хавхлаг нь дангаараа гидравлик цилиндрийг удирддаг.

Эрчим хүч хэмнэх

Гидравлик систем ажиллахгүй бол 2-р цэгүүд нь шахалтыг дахин чиглүүлж чаддаг.

Аж үйлдвэрийн програмууд

Автомашин
Шатахууны тарилгын систем, ялгарлын хяналт
Барилгын
Экскаваторууд, ачигч, бульдозерууд
Өсөлт
Угсрах шугам, даралт, зүсэх машинууд
Хөдөө аж ахуй
Трактор, ургац хураах, усалгааны системүүд
Эмнэлгийн
Диализис машин, агааржуулагч

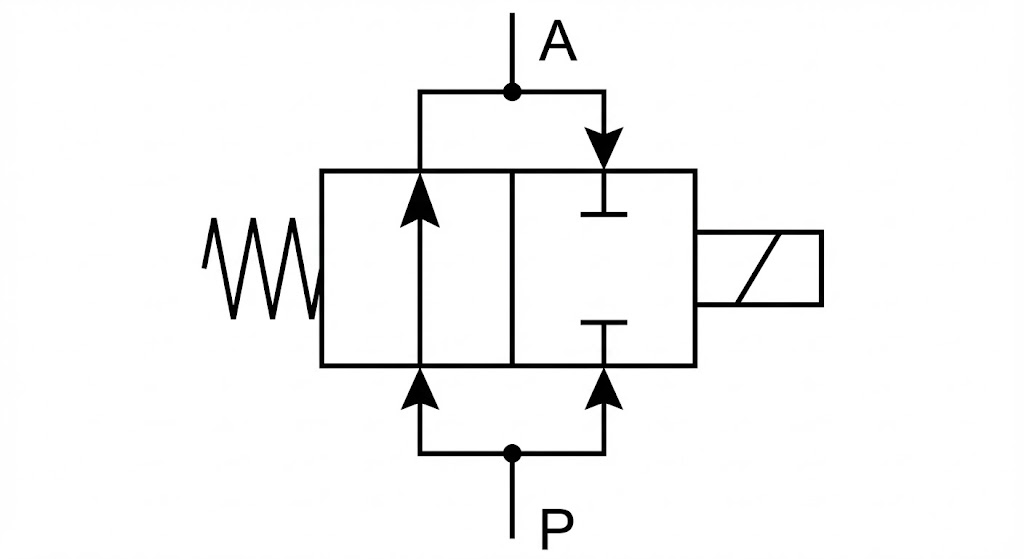

Гидравлик тэмдгийг ойлгох

Гидравлик диаграм, 2-тэй хавхлагыг тодорхой тэмдэглэгээтэйгээр харуулав.

  • Хоёр хайрцаг нь хоёр байрлалыг илэрхийлнэ (нээлттэй, хаалттай)
  • Нумууд урсгал чиглэлийг харуулдаг
  • "T" тэмдэг нь хаагдсан портуудыг харуулж байна
  • Спрингс, соленоид нь хажуу тал дээр зурдаг

Эдгээр тэмдэг нь инженерүүдийн дизайнер, гидравлик системийг шийдвэрлэхэд тусалдаг.

Зөв 2-тэй гидравлулял хавхлагыг хэрхэн сонгох вэ

Зохих хавхлагыг сонгох нь системийн оновчтой гүйцэтгэл, урт хугацааг баталгаажуулдаг.

Урсгал ба даралтын шаардлагыг анхаарч үзээрэй

Хавхлагынхаа чадавхийг системийн хэрэгцээнд нийцүүлэн тохируулна уу. Гол үзүүлэлтүүд нь дараахь зүйлийг агуулдаг.

  • Урсгал коэффициент (CV):Урсгалын хамгийн их хурдыг тодорхойлно
  • Даралтын үнэлгээ:Таны системийн хамгийн их даралтаас хэтрэх ёстой
  • Порт хэмжээ:Гидравлик холболттой таарах ёстой

Хариултын хугацаа бодол

Өөр өөр үйлдлийн аргууд нь янз бүрийн хариу арга хэмжээ авахыг санал болгодог:

  • 2 талын гидравлол Соленоид хавхлага:Маш хурдан (10 миллисекундаас бага)
  • Туршилтын ажиллагаатай хавхлага:Удаан боловч дээд даралтыг зохицуулж чадна
  • Гарын авлагын далан:Хариулт нь операторын хурднаас хамаарна

Шингэний нийцтэй байдал

Хавхлагын материалууд таны гидравлик шингэнтэй ажиллах эсэхийг шалгаарай. Ихэнх хавхлагууд дараахь байдлаар ажилладаг.

  • Бусадат цахилгаан бүхий
  • Синтетик шингэн
  • Усны суурилсан шингэн

Хүрээлэн буй орчны нөхцөл

Авч үзэх:

  • Үйлдлийн температурын цар хүрээ
  • Тоос, чийгийн хамгаалалт
  • Аюултай газруудад дэлбэрэх шаардлага

Зардал ба функцууд

  • Гарын авлагын далан:Хамгийн хямд сонголт, энгийн програмд ​​сайн
  • Соленоидын хавхлаг:Илүү үнэтэй боловч автоматжуулалтыг санал болгох
  • Туршилтын хавхлага:Өндөр даралт, өндөр урсгалын програмд ​​хамгийн сайн сайхныг хүсье

Засвар үйлчилгээ, алдааг олж засварлах

Жаалийн хүмүүс

Бохирдол (хавхлагын бүтэлгүйтлийн 80-9-90% -ийг үүсгэдэг):

Шинж тэмдгүүд:Хавхлагыг наалдах, алдаатай үйл ажиллагаа
Шийдэл:Хавхлагыг цэвэрлээрэй, шүүлтүүрүүдийг солино, системийг угаана

Элэгдэл, нулимс:

Шинж тэмдгүүд:Гоожсон, ер бусын дуу чимээ
Шийдэл:Битүүмжилж, хавхлагыг солино

Нэвчилт:

Гадаад алдагдал:Битүүмжлэлийг шалгаж, солино уу
Дотоод алдагдал:Хавхлагын суудал, үйсэнийг шалгана уу

Урьдчилан сэргийлэх засвар үйлчилгээ

  • Цэвэр шингэнийг ашиглах:Тодорхой гидравлик шингэнийг үргэлж ашигла
  • Сайн шүүлтүүр суурилуулах:Өндөр чанартай шүүлтүүр нь бохирдохоос сэргийлдэг
  • Тогтмол хяналт шалгалт:Нэвчилт, хувцас өмс, хувцас, ер бусын дуу чимээ
  • Хуваарийг дагаж мөрдөх:Үйлдвэрлэгчийн засвар үйлчилгээний зөвлөмжийг хадгалах

2 талын Valve vs Бусад хавхлагын төрлүүд

Хавхлагын төрөл Поролт Үүрэг Хамгийн зуч
2 талын гидравлик хавхлага 2 Хяналт / унтраах Энгийн тусгаарлалт, үндсэн хяналт, аюулгүй байдлын програмууд
3 талын хавхлага 3 Шингэнийг салгах эсвэл холих HVAC систем, холих програмууд
4 талын хавхлага 4 Давхар жүжиглэх цилиндрийг хянах Нарийн төвөгтэй машин механизм, мотор

2 талын гидравлик хавхлагын давуу талууд

  • Хамгийн энгийн загвар:Цөөн тооны эд анги нь илүү өндөр найдвартай, хялбар засвар үйлчилгээ гэсэн үг юм
  • Хамгийн үр дүнтэй:Доод хөрөнгө оруулалт, үйл ажиллагааны зардал
  • Асуудлыг олж засварлахад хялбар:Шулуун шуурал нь оношлогоотой болгодог
  • Өргөн нийцтэй байдал:Ихэнх гидравлик шингэн, системийн төрөлтэй ажилладаг

Олон талт хавхлагаас 2 замыг хэзээ сонгох вэ

Шаардлагатай бол 2-р цэгийг сонгоно уу:

  • Энгийн on / унтраах хяналт
  • Засвар үйлчилгээ хийх системийн тусгаарлалт
  • АЮУЛГҮЙ АЮУЛГҮЙ АЖИЛЛАГАА
  • Үр дүнтэй урсгалын хяналт
  • Хатуу орчинд найдвартай үйл ажиллагаа

Гидравлик хавхлагуудын ирээдүйн чиг хандлага

Ухаалаг технологийн интеграци

Орчин үеийн 2 талт хавхлага нь илүү ухаалаг болж байна:

  • Алсын удирдлагатай интернет холболт
  • Хавхлагын гүйцэтгэлийг хянах мэдрэгч
  • Урьдчилан таамаглах засварын анхааруулга

Лэглэгээх

Илүү олон хавхлагууд цахилгаан ажиллуулж, санал болгож байна:

  • Нарийн дижитал хяналт
  • Эрчим хүчний үр ашиг
  • Компьютерийн системтэй нэгтгэх

Нарийвчилсан материалууд

Шинэ материал нь хавхлагыг хийдэг:

  • Илүү хүчтэй, илүү бат бөх
  • Нисэх жинтэй
  • Илүү олон шингэний хувьд тэсвэртэй

2-тэй гидравлулын хавхлагын талаар байнга асуудаг

2 талын гидравлик хавхлага хэрхэн ажилладаг вэ?
2 талын гидравлулял хавхлага нь хөдөлж, эсвэл хоёр портын хооронд шингэний урсгалыг ашиглах боломжтой хөдөлгөөнтэй цөм (бөмбөг, диск, диск) ашиглан ажилладаг. Идэвхжүүлсэн үед цөм нь хавхлагынхаа төлөвийг хаасан эсвэл эсрэгээр нь задлахад хүргэдэг.
2-тэй гидравлол Соленоид хавхлага болон гарын авлагын хавхлага хоёрын ялгаа юу вэ?
Соленоидын хавхлаг:Автоматжуулсан системд тохирох цахилгаан ажиллагаа, хурдан хариу арга хэмжээ авах, автомат хариу (миллисекунд), автоматжуулсан системүүдэд тохиромжтой
Гарын авлагын далан:Хүний үйл ажиллагаа, удаан хариу арга хэмжээ авах, энгийн програм хангамжийн хувьд илүү зардал багатай
2-чиглэлийн хавхлаг нь урсгалын хурдыг хянах боломжтой юу?
Хяналт, унтраах / унтраахад зориулагдсан бөгөөд 2-тисгон хавхлаг нь импульсийн өргөнтэй харьцуулахад урсгалыг зохицуулж чаддаг.

Байгуулах

2 талын хавхлага энгийн байж болох ч гидравлик системд зайлшгүй шаардлагатай. Аюулгүй байдлын үүднээс урсгалыг зогсоож, цилиндр, хэмнэлт, хэмнэлттэй, энерги зарцуулж байгаа эсэх нь эдгээр хавхлагыг найдвартай, үр дүнтэй болгодог.

2-тэй талт хавхлагыг ойлгох нь танд тусалдаг:

  • Өргөдөл гаргах зөв хавхлагыг сонгоно уу
  • Үүсэх үед асуудлыг шийдвэрлэх
  • Илүү сайн гидравлик системийг зохиох
  • Тоног төхөөрөмжийг зохих ёсоор хадгалах

Санаж байна уу, хамгийн сайн хавхлага нь таны урсгал, дарамт, хариу үйлдэл, хариу арга хэмжээ, үйл ажиллагааны нөхцөлийг тохирох явдал юм. Учирлалтгүй болшиг нь зөв сонголт, нарийн үнэмтэй мэргэжилтлээр зөвлөгөө аваарай.

2 талын хавхлагын үндсийг эзэмших замаар та илүү нарийн төвөгтэй гидравлик системийг ойлгоход та хатуу үндэс суурийг бий болгож байна. Эдгээр энгийн асаалттай унтраалга нь ихэвчлэн хүчирхэг гидравын машиныг аюулгүй, үр дүнтэй ажиллуулах түлхүүр юм.

Тодорхой 2 талын хавхлагын бүтээгдэхүүн эсвэл техникийн дэмжлэг хайж байна уу? Таныг сонгоход тань туслах, суулгахад туслах мэргэшсэн гидравлик мэргэжилтнүүдтэй холбоо бариарай.
