Тэнхлэгийн поршсон насосхамгийн их байдаг Орчин үеийн аж үйлдвэрийн програмд боловсронгуй гидравлик насос. Барилгын тоног төхөөрөмж, нисэх онгоцны системүүдээс үйлдвэрлэх, үйлдвэрлэх үйлчилгээтэй. Эдгээр насосууд нь эрэлт хэрэгцээнд шаардлагатай өндөр даралтын шингэнийг өгдөг үйл ажиллагаа. Гэхдээ эдгээр инженерийн Marvels яг хэрхэн механикыг хөрвүүлэв гидравлик даралтад энерги? Гайхамшигтай ертөнцөд гүн гүнзгий шумбаж байцгаая Тэнхлэгийн поршсон насос, дотоод ажлыг судлах.
Үндсийг ойлгох
Тэнхлэгийн поршсон насос нь эерэг юм Дугуй хэв маягаар зохион байгуулдаг поршуляцигийн нүүлгэн шилжүүлэлт төв тэнхлэгийн эргэн тойронд. Радигийн поршений Поршоны насосыг үл тоомсорлодог шиг ялгаатай Драйверын босоо ам, тэнхлэгийн поршений перпендикуляр хөдөө орон сууцны перпендүүд босоо амны тэнхлэгт зэрэгцээ. Энэхүү өвөрмөц тохиргоог нь авсаархан дизайн хийх боломжийг олгодог онцгой гүйцэтгэлийн шинж чанарыг хүргэх үед.
Бүх тэнхлэгийн үндсэн зарчим Поршений насос нь харьцангуй шулуун юм. цилиндрүүд, тэд ээлжлэн сорох, цутгах мөчлөг үүсгэдэг. Явцад Сорох цус харвалт, поршууд нь цилиндрийн танхимд шингэнийг зурдаг. Явцад шахалтын цус харвалт, тэд шингэнийг өндөр даралтад хүчээр шахдаг. Зохицуулсан Олон тооны пистонтын хөдөлгөөн нь тасралтгүй, гөлгөр шингэний урсгалыг баталгаажуулдаг.
Гол бүрэлдэхүүн хэсэг, архитектур
Тэнхлэгийн поршины насосны зүрх нь бүрдэнэ төгс зохицол дээр ажилладаг хэд хэдэн чухал бүрэлдэхүүн хэсгүүд. Цилиндрийн блок, баррель, байшингийн олон тооны портонуудыг нарийн дугуй хэлбэртэй хэв маягаар зохион байгуулдаг. Ихэвчлэн, эдгээр шахуурга нь 5-аас 11-ээс 11-ийн хооронд, 7, 9-ийн хооронд байдаг урсгал гөлгөр байдал, механик нарийн төвөгтэй байдлын хоорондох оновчтой тэнцвэрт байдал.
Поршсон бүр шаахай дэвсгэртэй холбодог бөмбөгний хамтарсан холболтоор дамжуулан. Энэ зохицуулалт нь бүлгийг дагах боломжийг олгодог цилиндрийн дотор зөв битүүмжлэх үед өнцгийн хөдөлгөөн. Тухайлах ялгац гишүүн Slipper Pads нь Swash хавтангийн эсрэг морь унаж (хутганы хавтангийн загвар) эсвэл камер бөгж (Bent Axis Cents-д) хөтөч босоо амны эргэлтийн хөдөлгөөнийг хөрвүүлдэг шахахад шаардагдах харилцан бие биенээ.
Хавхлагын хавтан нь насосны цаг хугацаа болж үйлчилдэг механизм, нарийвчлалтай байрлалтай байр суурьтай байр сууриа илэрхийлдэг яг л цилиндртэй камеруудтай яг зөв мөчид. Сайн чанар Үйлдвэрлэл нь поршений байрлал ба порт ба порт хоёрын хооронд төгс цаг хугацааг баталгаажуулдаг даралтыг багасгах үед зэрэгцүүлэх, дээд зэргийн даралтыг багасгах импульс.
Хоёр үндсэн дизайны хувилбар
Тэнхлэгийн поршений насос нь хоёр үндсэн дээр ирдэг Тохируулга, тус бүр нь тодорхой үйл ажиллагааны зарчим, програмуудтай.
Хавтан тавиурын загвар
Сваш хавтан дизайн нь хамгийн их зүйлийг илэрхийлдэг Нийтлэг тэнхлэгийн поршсон насосны тохиргоо. Энэ зохицуулалтад пистонууд үлддэг Тэдний шаахай дэвсгэртэй параллель нь гулсагч дэвсгэртэй холбоо барина хавтан. Цилиндр блок нь дискний босоо амыг хөтлөлтөөр эргэлддэг тул бүлүүр тус бүрийг дагаж мөрддөг Синусоидын хөдөлгөөний хөдөлгөөнт хэв маяг.
Поршен нь хусахаас холдоход хавтан, энэ нь шингэнийг дотор нь шингээсэн портоор дамжуулж өгдөг соролтыг бий болгодог цилиндрийн танхим. Эргэлтийн үргэлжилж, поршен нь суулаат ханддаг Хавтан, шахалт нь өргөлт, өргөлтийг дээш өргөх, дээш өргөхөд шингэнийг өдөөх болно даралт. Swash Plate өнцөг нь ихэвчлэн поршений цус харвалтын уртыг тодорхойлдог, хувьсах нүүлгэн шилжүүлэлтийн насос, энэ өнцгүүдийг хяналтын урсгалд тохируулж болно Ханлагын хэмжээ.

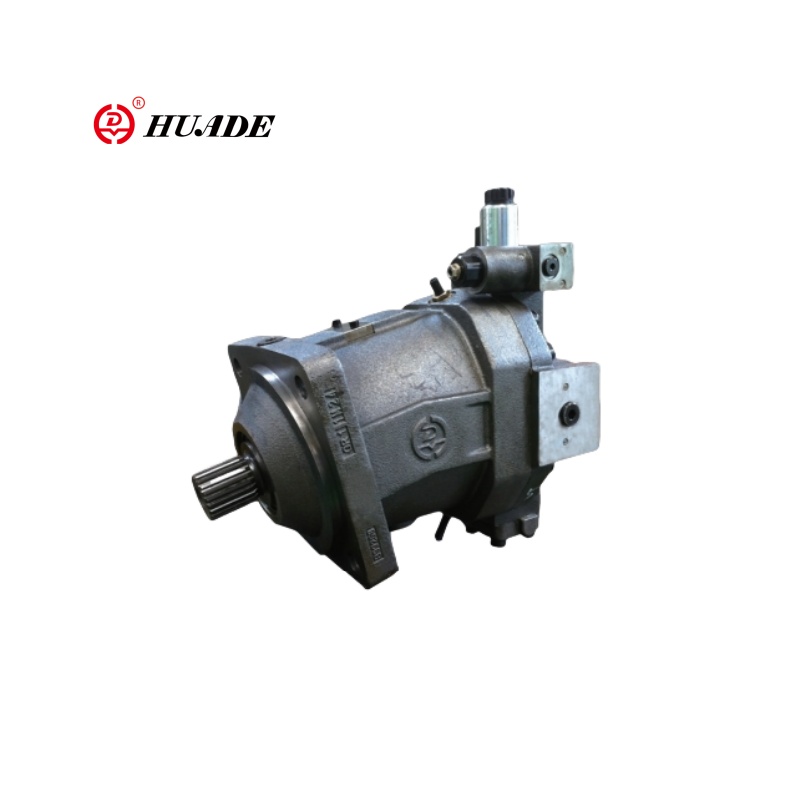

Бентийн тэнхлэгийн загвар
Bent Axis насос нь илүү төвөгтэй боловч үр дүнтэй тохиргоог хийх боломжтой. Энд цилиндрийн блок сууж байна Драйверын босоо амтай харьцуулахад өнцөг (ихэвчлэн 15-30 градус). Пистонс холбодог бүх нийтийн үе мөч эсвэл бөмбөрцөг холболтоор дамжуулан хөтөч фланц руу шууд шаахай дэвсгэр, хавтангуудыг арилгах хэрэгцээг арилгах.
Энэ дизайн нь хэд хэдэн давуу талыг санал болгодог, өндөр хурдны даралт, өндөр хурдтай үр ашиг, мөн бүрэлдэхүүн хэсгүүдийг бууруулсан. Гэсэн хэдий ч, механик нарийн төвөгтэй байдал нэмэгддэг Эдгээр шахуургыг илүү үнэтэй, үйлдвэрлэхэд хэцүү, бэрхшээлийг хязгаарлахад хэцүү байдаг өндөр гүйцэтгэлтэй өндөр гүйцэтгэлийн програмуудад.
Шахах мөчлөгийг тайлбарлав
Бүрэн шахалтын мөчлөгийг ойлгох тэнхлэгийн пистон насос нь гайхалтай гүйцэтгэлд хүрдэг болохыг илчилнэ шинж чанарууд. Порше бүр бүр дөрвөн ялгаатай үе шаттай байдаг хөтөч босоо амны хувьсгал.
Сорох үе шатанд поршений хөдөлгөөнүүд хөдөлдөг хавхлагын хавтангаас хол (хутганы хавтан дизайн) эсвэл нугалсан тэнхлэгийг дагаж мөрддөг цилиндрийн эзлэхүүнийг нэмэгдүүлэх геометр. Цилиндрийн танхимууд нь холбодог Inlet боомт, даралтыг камер руу татдаг даралтыг бий болгох. Зохих цэгийн дизайн зохих шингэний хангамжийг агшилтгүйгээр хангалттай хэмжээгээр хангах болно өндөр үйл ажиллагааны хурд.
Шахалтын үе шатууд үргэлжилж эхэлнэ Эргэлт нь бүлгийг хамгийн их цус харвалтын байрлал руу чиглүүлдэг. Цилиндрийн танхим Оролтын боомтоос салгаад гаралтын боомттой холбогдож эхэлнэ. Шингэн шахалт аажмаар эхэлнэ, дарамт шахалт үзүүлэхийг зөвшөөрдөг Насосны бүрэлдэхүүн хэсгүүдийг гэмтээж болзошгүй гэнэтийн цочролын ачаалал.
Поршен байх үед оргил шахалт үүсдэг хавхлагын хавхлагын хавтангийн эсвэл хамгийн их шахалтын цэгт хүрэх хамгийн ойр арга хэмжээнд хүрнэ Бентийн тэнхлэгийн загвар. Энэ мөчид, хамгийн их даралтын хөгжил үүсдэг Цилиндр chamber-ийг оновчтой шингэний тулд гаднах портоор бүрэн нийцүүлэв ялгадас.
Эцэст нь буулгах үе шатыг дуусгана поршор нь буцах цус харвалт эхэлнэ. Цилиндрийн үлдэгдэл даралт Чамбер нь үлдсэн шингэнийг гаднах портоор дамжуулж, танхимаар дамжуулж болно аажмаар гаралтаас аажмаар салгаад оролтын хамт дахин холбогдох бэлтгэлээ дараагийн мөчлөгийн хувьд.
Хувьсах Нүүлгэн шилжүүлэлт технологи
Олон хүмүүсийн хамгийн гайхамшигтай шинж чанаруудын нэг Тэнхлэг Пистон насос бол үйл явцдаа өөрчлөгдөх чадвар юм. Энэ чадвар нь гидравлик системд урьдчилан тооцоолоогүй хяналтыг өгдөг Драйверын хурдыг өөрчлөхгүйгээр урсах урсгалын тохируулга энерги зарцуулдаг хавхлагууд.
Хувьсах хутганы хавтангийн насос, Servo Механизм нь системийн эрэлт эсвэл оператор дээр суурилсан хутганы хавтангийн өнцгийг тохируулна Оролт. Өнцгийг нэмэгдүүлэх нь поршсон цус харвалтын урт ба насос нэмэгддэг Нүүлгэн шилжүүлэх, өнцгийг бууруулах нь урсгал гаралт буурдаг. Зарим нь дэвшилтэт системүүд нь суулгаж болох шахуургыг үүсгэж болно мотор эсвэл урвуу урсгалын чадварыг хангах.
Хувьсах системийн систем Нүүлгэн шилжүүлэх насос нь энгийн гарын авлагын тохируулгаас боловсронгуй Цахим санал хүсэлтийн систем. Даралт-нөхөн олговорыг автоматаар тохируулдаг урсгалын эрэлтээс үл хамааран байнгын даралтыг хадгалах Ачааллын мэдрэгч систем нь энергийн хэрэглээг тохируулах замаар эрчим хүчний хэрэглээг оновчтой болгож байна бодит системийн шаардлага.
Гүйцэтгэлийн шинж чанар ба Хэрэгжүүлэх
Axial Piston PiChiance-д Excel-г шахав өндөр даралт, нарийвчлалтай хяналт, найдвартай үйл ажиллагаа шаарддаг. Тэдний ердийн Үйл ажиллагааны даралт нь зарим нь 1,000-аас 10,000 PSI эсвэл түүнээс дээш хэмжээтэй, зарим нь 15,000 PSI-ээс дээш 15,000 PSI-ээс дээш чадвартай загвар. Урсгалын хувь өөр өөр байдаг нүүлгэн шилжүүлэлт, хурд, минутанд хэдэн галлоноос Тодорхойлолтын програмууд үйлдвэрлэлийн системд нэг зуун галлон.
Сайн боловсруулсан тэнхлэгийн үр ашиг Поршений насос нь ихэвчлэн 90% -иас давсан, хөдөлгөөнт хэрэгсэлд тохиромжтой болгодог түлшний хэрэглээ нь үйл ажиллагааны зардалд шууд нөлөөлдөг. Тэдгээрийн нягтын хэмжээ Гаралтын чадвартай харьцуулахад тэдгээр нь тэднийг онгоцонд ялангуяа үнэ цэнэтэй болгодог Гидравлик, жин, орон зайн хязгаарлалт нь чухал ач холбогдолтой юм.
Барилгын хэрэгсэл нь магадгүй төлөөлдөг эдгээр шахуургын хамгийн том газар нутаг, эдгээр шахуурга нь бүх зүйлийг Expavator-аас хүчээр хүчээр хийдэг Бульдозерын зам руу буцах. Хувьсах нүүлгэн шилжүүлэлт боломж олгодог оновчтой байлгахдаа хөдөлгөөнийг нарийвчлан хянах янз бүрийн ачааллын нөхцөлд хөдөлгүүрийн үр ашиг.
Засвар үйлчилгээ, урт наслалт
Зохих засвар үйлчилгээ нь маш чухал юм тэнхлэгийн поршений насос, гүйцэтгэлийг хамгийн их байлгах. Нарийвчлалтай үйлдвэрлэх оновчтой ажиллагаа шаардагдах хатуу хүлцэл эдгээр шахалтыг мэдрэмтгий болгодог бохирдуулах, зохисгүй шингэний нөхцөлд. Өндөр чанартай шүүлтүүр, тогтмол шингэний шинжилгээ, үйлдвэрлэгчийн техникийн үзүүлэлтэд дагаж мөрдөх Гидравлик шингэний төрөл, цэвэр байдал нь зайлшгүй шаардлагатай.
Бүрэлдэхүүн хэсэг нь тэнхлэгийн поршен дээр хэв маягийг өмс Насоснууд нь урьдчилан сэргийлэх, зохих засвар үйлчилгээ хийх боломжтой. Шаахай дэвсгэр ба Сваш хавтангийн хавтанцанд хавтангууд нь хамгийн өндөр нь хамгийн өндөр хувцастай хувьцааг мэдэрдэг өндөр ачаалал дор тэдний гулсах холбоо. Орчин үеийн боов, материалууд байдаг эрс өргөтгөсөн бүрэлдэхүүн хэсэг, гэхдээ тогтмол хяналт шалгалт, цаг тухайд нь орлуулах нь чухал хэвээр байна.
Боловсронгуй хяналтын системүүд Хувьсах Нүүлгэн шилжүүлэлтийн насос нь цахимаар нэмэлт анхаарал шаарддаг бүрэлдэхүүн хэсэг, servo хавхлагын цэвэр байдал. Тогтмол тохируулга ба систем Оношлогоо нь оновчтой гүйцэтгэлийг оновчтой гүйцэтгэлийг хангах, үнэ цэнэтэй алдаа дутагдлыг хангахад тусалдаг.
