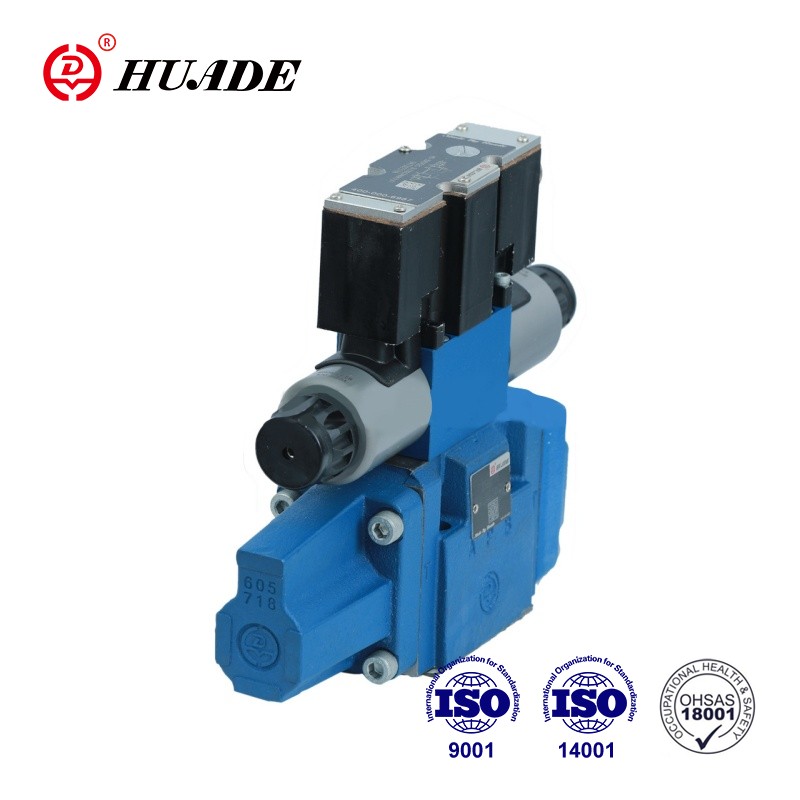

HD-4WRZE төрлийн хавхлагууд нь пропорциональ соленоидоор ажилладаг туршилтын 4 чиглэлтэй хавхлагууд бөгөөд урсгалын чиглэл, хурдыг хянадаг. Энэхүү пропорциональ чиглэлтэй хавхлага нь өндөр өртөгтэй гүйцэтгэлтэй байдаг. Тус үйлдвэр нь дэлхийн өнцөг булан бүрээс үйлдвэрлэлийн дэвшилтэт тоног төхөөрөмжөөр тоноглогдсон бөгөөд пропорциональ хавхлага бүрийн тогтвортой ажиллагааг хангахын тулд нарийн туршилтын журамтай.
| Гидравлик | |||||
| Нэрлэсэн хэмжээ | 10 | 16 | 25 | 32 | |
| Үйл ажиллагааны даралт | туршилтын газрын тосны нийлүүлэлтийн гадаад | 3~10 | |||
| -Нисгэгч хавхлага (МПа) | туршилтын газрын тосны хангамжийн дотоод | 10~31.5 | 10~35 | ||
| -Үндсэн хавхлага (МПа) | 31.5 | 35 | |||
| Буцах шугамын даралт (МПа) | Порт T (нисгэгч тос зайлуулах гадаад) | 31.5 | 25 | 25 | 15 |
| Порт T (туршилтын тос зайлуулах интермаль) | 3 | ||||
| Порт Y | 3 | ||||
| Дамрын хөдөлгөөнд зориулсан туршилтын тосны хэмжээ (см3) 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Оролтын дохионы шаталсан хэлбэрийн хувьд X ба Y порт дахь туршилтын тосны урсгал (L/min) 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Үндсэн хавхлагаар дамжих урсгал (л/мин) | 170 | 460 | 870 | 1600 | |
| Гистерезис % | ≤6 | ||||
| Даралтын шингэн | DIN 51 524 стандартын дагуу ашигт малтмалын oi1 | ||||
| Даралтын шингэний температурын хүрээ (℃) | -20~80 | ||||
| Зуурамтгай байдлын хүрээ (мм2/с) | 20~380 | ||||
| Суурилуулалт | нэмэлт, илүү тохиромжтой хэвтээ | ||||
| WRZ хувилбарын жин... (WRZE-ийн хувьд"нэмэлт 0.2кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Цахилгаан | |||
| Хавхлагын төрөл | SEP | ХАЙЖ БАЙНА | |
| Хүчдэлийн төрөл | DC | ||
| Хамгийн их гүйдэл (A) | 1.5 | 2.5 | |
| Соленоидын ороомгийн эсэргүүцэл (Ω) | Хүйтэн утгыг 20 ℃ | 4.8 | 2 |
| Хамгийн их дулаан утга | 7.2 | 3 | |
| Хамгаалалт | IP65 | ||
| Ороомог температур (℃) | 150 хүртэл | ||
| Үүрэг % | 100 | ||
| Хяналтын электрон хэрэгсэл | HD-VT-VSPA2-50-1X/. | нэгдсэн хяналтын электрон | |
Онцлогууд:
▶Нисгэгчээр удирддаг пропорциональ чиглэлийн хавхлаг
▶Доорх хавтан суурилуулах зориулалттай
▶Урсгалын чиглэл, хурдыг хянах
▶Хавар төвтэй удирдлагын дамар
▶Нэг эх үүсвэрээс хавхлага ба пропорциональ хяналтын электрон төхөөрөмж
Хэрэглээ:
HD-4WRZE хавхлагууд нь чиглэл, урсгалыг хянахад ашиглагддаг.
Хавхлага нь үндсэндээ: нисгэгч хавхлага ①, гол дамар ④, гол хавхлага ⑥, төвлөрсөн булаг ③ зэргээс бүрдэнэ. Соленоид В хүчдэлгүй үед хяналтын дамар ② баруун тийш шилжинэ. Нислэгийн хавхлага руу нисгэгч тосны нийлүүлэлт нь P портоор дамжуулан дотоодоос эсвэл X портоор дамжуулан гаднаас байна. Нисгэгч тос нь нисгэгч хавхлагаар ① даралтын камер руу урсдаг. ба гол дамарыг ④ цахилгаан оролтын дохионы пропорциональ байдлаар хөдөлгөдөг. P-ээс А, В-ээс T хүртэлх холболт нь урсгалын хурдацтай шинж чанартай нүхний төрлийн хөндлөн огтлолоор дамждаг.
А ороомог хүчдэлгүй үед гол дамар зүүн тийш шилжинэ. P-ээс B ба А-аас T хүртэлх холболт. Соленоидын хүчдэлийг салгах, удирдлагын дамар болон нисгэгч дамар ④ нь тэдний төвд буцаж шилждэг. албан тушаал.
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRZE-7X
