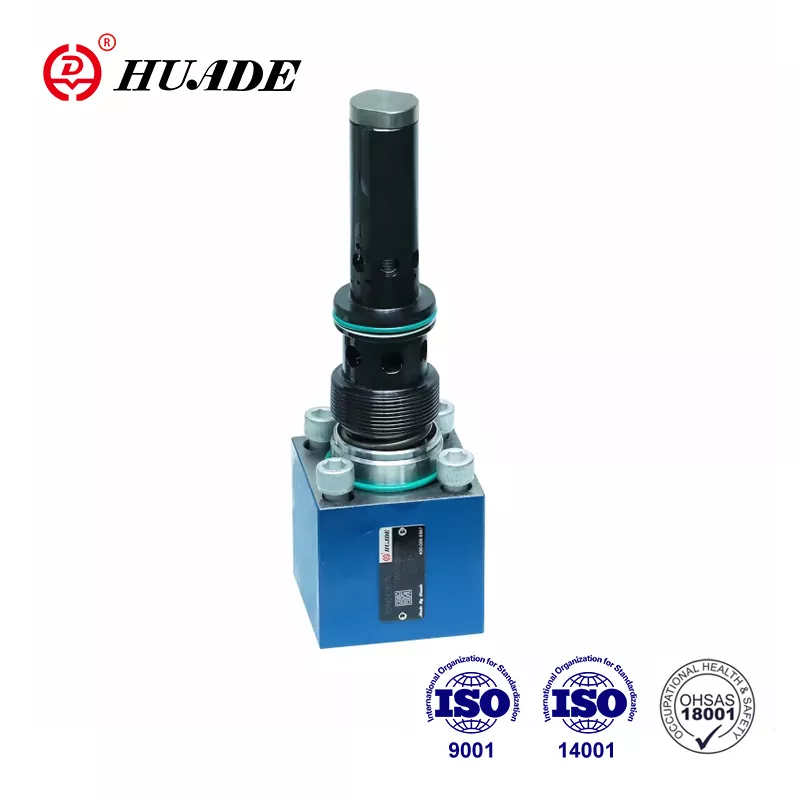

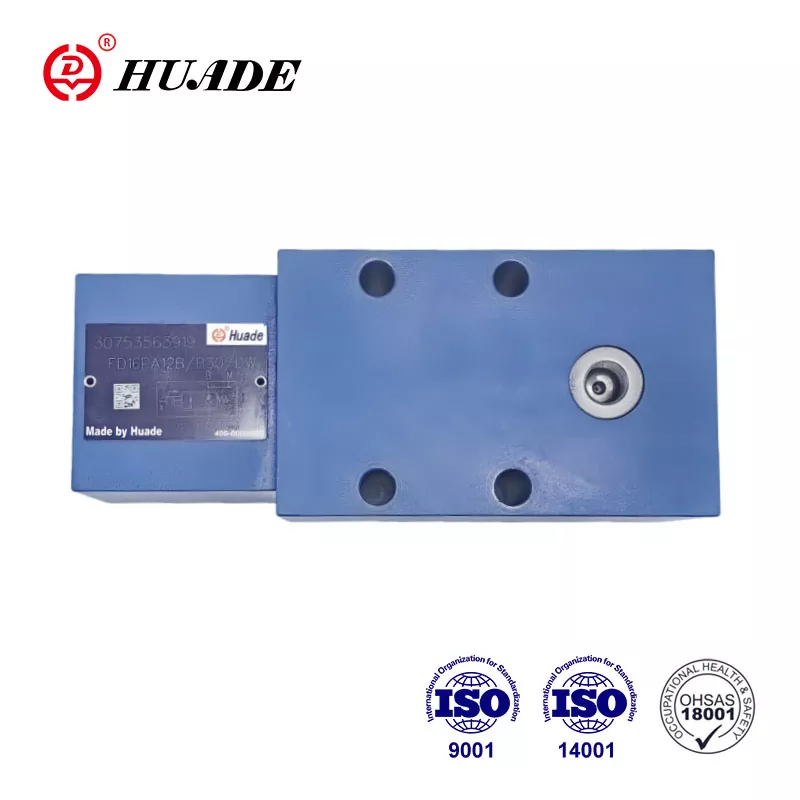

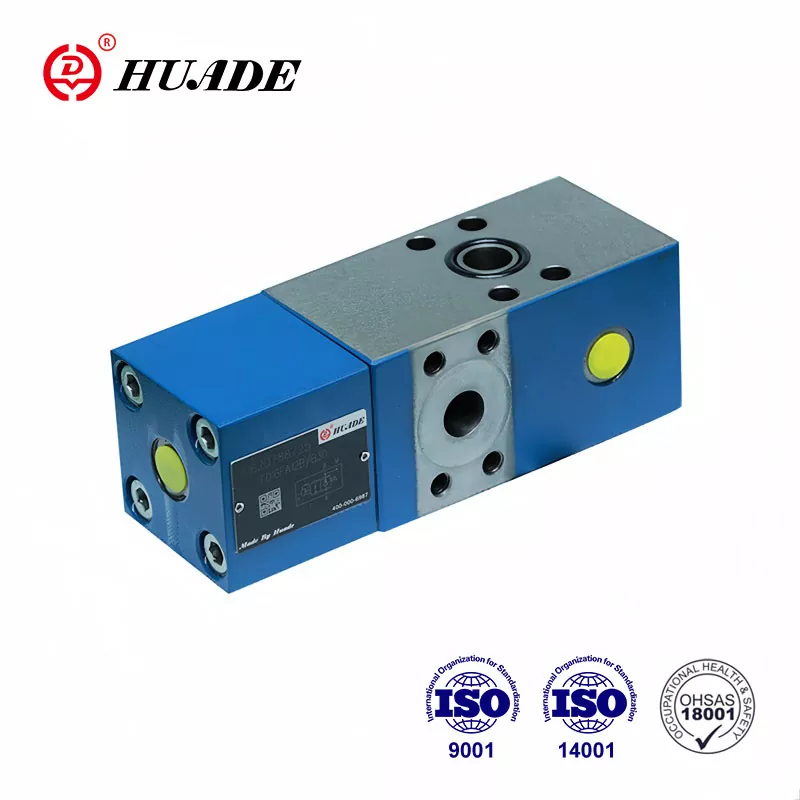

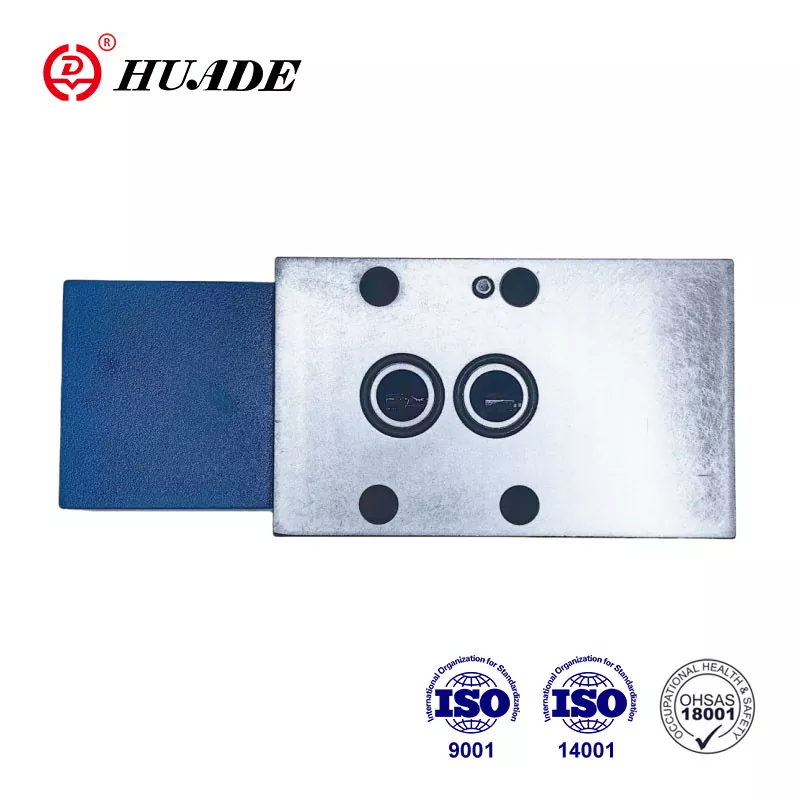

Check-Q-meter хавхлага FD 25 нь гидравлик систем дэх урсгалын тэнцвэрийг хадгалах, системийн тогтвортой ажиллагааг хангахад голчлон ашиглагддаг тусгай хавхлаг төхөөрөмж юм. Huade® FD 25 check-Q-meter хавхлага нь хэрэглэгчдийн итгэлийг олж авах шалтгаан нь голчлон өндөр чанар, харьцангуй хямд үнэтэй холбоотой юм. Бүтээгдэхүүний сав баглаа боодол нь стандарт хайрцаг сав баглаа боодол, модон хайрцаг сав баглаа боодол, фанер хайрцаг сав баглаа боодол, хуванцар ус нэвтэрдэггүй сав баглаа боодол гэх мэтийг өөрчилж болно.
|
Ажлын даралт, порт A, X (МПа) |
31.5 хүртэл |
|
Ашиглалтын даралт. B порт (МПа) |
42 хүртэл |
|
Нисгэгчийн даралт, порт X (урсгалын хяналтын хүрээ) (МПа) |
мин.2-оос 3.5, дээд тал нь 31.5 |
|
Хагарлын даралт, А-аас В хүртэл (МПа) |
0.2 |
|
Хоёрдогч даралт бууруулах хавхлагын даралтыг тохируулах (МПа) |
40 хүртэл |
|
Урсгал (л/мин) |
80 (хэмжээ 12) 200 (хэмжээ 16) |
|
Нээлтийн өмнөх талбайн харьцаа |
попет суудлын талбай/ нисгэгчийн дамарны талбай=1/20 |
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10-аас 800 хүртэл |
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
Онцлогууд:
▶ D,ISO 5781 ба CETOP - RP 121H стандартаас DIN 24 340 стандарт руу шилжүүлэх загвар
▶ Нисгэгчээр ажилладаг шалгах хавхлага, гоожихгүй. Check-Q хэмжигч нь талбайн харьцааг ( Q2=Q1φ ) харгалзан үзэх шаардлагатай цилиндртэй Q1 идэвхжүүлэгчийн эсрэг тал руу чиглүүлж буй урсгалтай холбоотой Q2 буцах урсгалыг хянадаг.
▶ Эсрэг чиглэлд чөлөөтэй урсах хавхлага
▶ Нэмэлт суурилуулсан хоёрдогч даралт бууруулах хавхлага (зөвхөн фланцын холболттой хавхлагт).
Хэрэглээ:
Check-Q-meters FD25 хавхлагууд нь гидравлик системд ачаалалаас хамааралгүй гидравлик хөдөлгүүр ба цилиндрийн хурдад нөлөөлдөг (зугтахаас сэргийлдэг). Үүнээс гадна хоолойн тэсрэлтээс хамгаалах тусгаарлагдсан функц байдаг.
Шалгах Q-метр нь үндсэндээ орон сууц (1), үндсэн ороомог (2), нисгэгч хэсэг (3), нисгэгч дамар (4), чийгшүүлэгч дамар (5) болон нисгэгч дамп (6) зэргээс бүрдэнэ.
FD Check-Q-meter Valve-ийн бүтэц
FD Check-Q-meter Valve-ийн тэмдэг
Хэлхээний жишээнүүд
Жич:
Цилиндр бүрт синхрончлол, ижил даралтыг баталгаажуулах боломжгүй тул механикаар хамт хөдөлж буй хоёр цилиндрийг хянахын тулд хоёр хяналтын Q-метрийг ашиглах боломжгүй.
Тиймээс цилиндрүүд нь SL төрлийн туршилтын удирдлагатай хоёр шалгах хавхлагаар тоноглогдсон байх ёстой. Чек-Q хэмжигч нь нийтлэг шугамд суурилагдсан.
Энэ тохиолдолд ачааллын даралт 20МПа-аас хэтрэхгүй байх ёстой!
