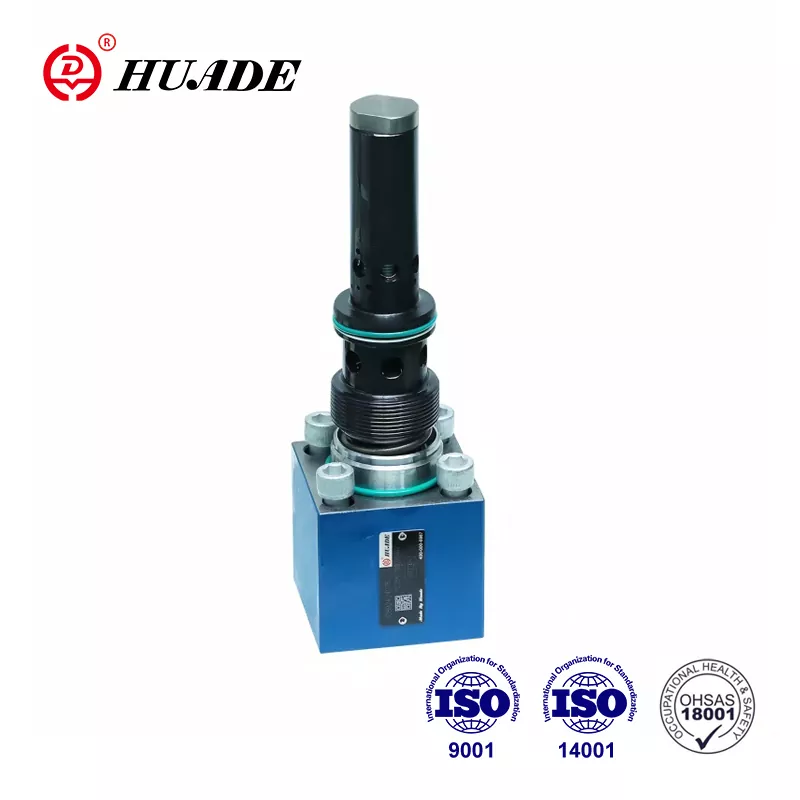

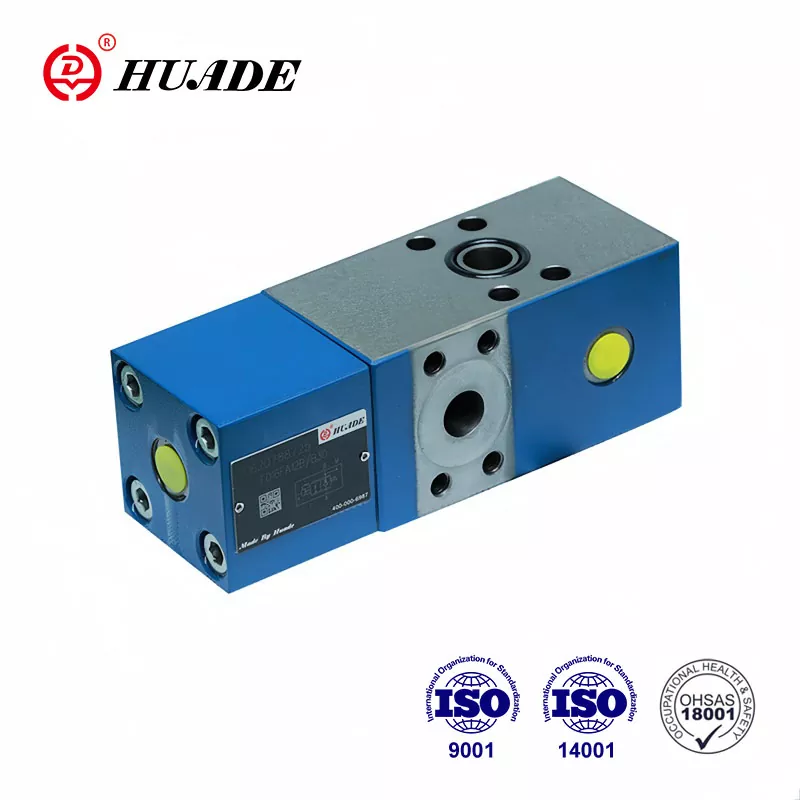

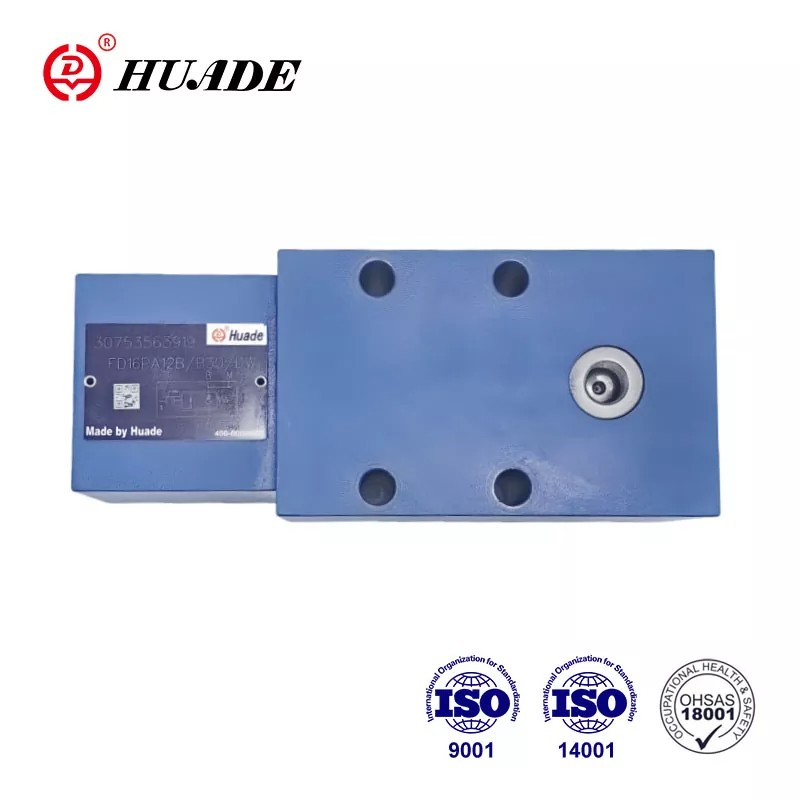

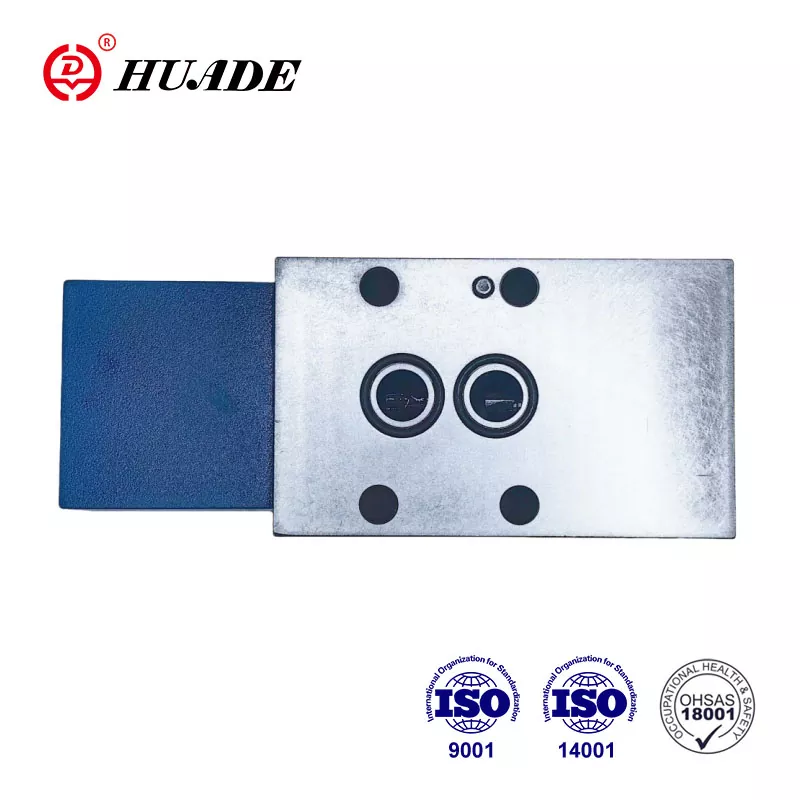

Huade® check-Q-meter хавхлага FD 32 нь урсгалыг хянахын тулд янз бүрийн гидравлик системд ашиглаж болно. Тэд сайн чанартай, хямд үнээр сайн мэддэг бүтээгдэхүүнүүдтэй өрсөлдөх чадвартай. Rexroth-тэй хийсэн урт хугацааны хамтын ажиллагаа нь Huade Hydraulic-ийн үйлдвэрлэсэн урсгалын хавхлагуудыг Rexroth-ийн бүтээгдэхүүнтэй ижил түвшинд хүргэх боломжийг олгодог. Эдгээр өвөрмөц борлуулалтын цэгүүдээр Huade® check-Q-meter хавхлагууд Хятадын хэрэглэгчдийн дунд аль хэдийн алдартай болсон.
|
Ажлын даралт, порт A, X (МПа) |
31.5 хүртэл |
|
Ашиглалтын даралт. B порт (МПа) |
42 хүртэл |
|
Нисгэгчийн даралт, порт X (урсгалын хяналтын хүрээ) (МПа) |
мин.2-оос 3.5, дээд тал нь 31.5 |
|
Хагарлын даралт, А-аас В хүртэл (МПа) |
0.2 |
|
Хоёрдогч даралт бууруулах хавхлагын даралтыг тохируулах (МПа) |
40 хүртэл |
|
Урсгал (л/мин) |
80 (хэмжээ 12) 200 (хэмжээ 16) |
|
Нээлтийн өмнөх талбайн харьцаа |
попет суудлын талбай/ нисгэгчийн дамарны талбай=1/20 |
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10-аас 800 хүртэл |
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
Онцлогууд:
▶ D,ISO 5781 ба CETOP - RP 121H стандартаас DIN 24 340 стандарт руу шилжүүлэх загвар
▶ Нисгэгчээр ажилладаг шалгах хавхлага, гоожихгүй. Check-Q хэмжигч нь талбайн харьцааг ( Q2=Q1φ ) харгалзан үзэх шаардлагатай цилиндртэй Q1 идэвхжүүлэгчийн эсрэг тал руу чиглүүлж буй урсгалтай холбоотой Q2 буцах урсгалыг хянадаг.
▶ Эсрэг чиглэлд чөлөөтэй урсах хавхлага
▶ Нэмэлт суурилуулсан хоёрдогч даралт бууруулах хавхлага (зөвхөн фланцын холболттой хавхлагт).
Хэрэглээ:
Check-Q-meters FD12 хавхлагууд нь гидравлик хөдөлгүүр ба цилиндрийн хурдыг ачааллаас хамааралгүй (зугтахаас сэргийлдэг) нөлөөлөхөд ашигладаг. Үүнээс гадна хоолойн тэсрэлтээс хамгаалах тусгаарлагдсан функц байдаг.
Шалгах Q-метр нь үндсэндээ орон сууц (1), үндсэн ороомог (2), нисгэгч хэсэг (3), нисгэгч дамар (4), чийгшүүлэгч дамар (5) болон нисгэгч дамп (6) зэргээс бүрдэнэ.
Check-Q-meter Valve FD 32-ын бүтэц
FD Check-Q-meter Valve-ийн тэмдэг
Хэлхээний жишээнүүд
Жич:
Цилиндр бүрт синхрончлол, ижил даралтыг баталгаажуулах боломжгүй тул механикаар хамт хөдөлж буй хоёр цилиндрийг хянахын тулд хоёр хяналтын Q-метрийг ашиглах боломжгүй.
Тиймээс цилиндрүүд нь SL төрлийн туршилтын удирдлагатай хоёр шалгах хавхлагаар тоноглогдсон байх ёстой. Чек-Q хэмжигч нь нийтлэг шугамд суурилагдсан.
Энэ тохиолдолд ачааллын даралт 20МПа-аас хэтрэхгүй байх ёстой!
