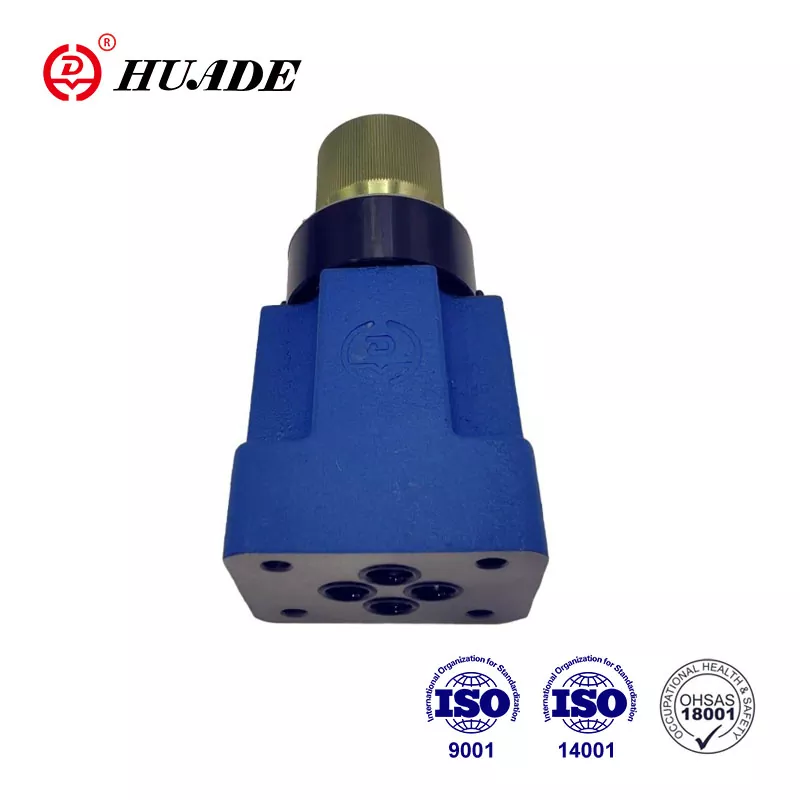

2 Зам гидравлик урсгалын хяналтын хавхлага: Бүрэн гарын авлага

А 2 Гэлдүүлэх гидравлик урсгалын хяналтын хавхлага нь гидравлик хяналтын систем нь нэлээд шингэнээр дамжин шингэнээр хөдөлдөг. Усны усны цорго шиг бодоод үзээрэй - та хичнээн хэмжээний ус урсаж байгааг хянах боломжтой. Гидравлик системд эдгээр хавхлагууд нь exavavators, expavavers, тарилгын машин, үйлдвэрийн хэрэгсэл, үйлдвэрийн хэрэгсэл.

Гидравлик системд хэрхэн хурдны хяналт

Аливаа гидравлик системд гурван зүйл зайлшгүй шаардлагатай:

• Даралт- Хичнээн их хүч, хүч чадлыг тодорхойлдог
• Чиглэл- Аливаа зүйлийг аль замаар хөдөлгөхийг хянах
• Урсгал- хурдан зүйл хэр хурдан хөдлөхийг хянах

2 талт гидравлик урсгалын хяналтын хавхлага хэрхэн ажилладаг вэ?

Хавхлагын үндсэн хэсэг

2-р гидравлик урсгалын хяналтын хавхлага нь эдгээр үндсэн хэсгүүдтэй байдаг.

• Харвааны бие- Гидравлик шугамуудад холбогдсон гаднах бүрхүүл
• Тохируулагч нээлт- шингэний урсгал урсдаг жижиг ялгаа
• Хяналтын элэгдэл- цоорхойг том эсвэл жижиг болгохын тулд хөдөлдөг
• Тохируулах механизм- хавхлагыг хянах боломжийг танд олгоно (гарын авлага эсвэл цахилгаан дохио)
• Хавар- хавхлагыг эхлүүлэх байрлал руу нь буцаана

Урсгалын хяналтын ард шинжлэх ухаан

Гидравлик шингэн нь жижиг нээлтэй замаар урсаж байх үед эсэргүүцлийг бий болгодог. Энэхүү гидравлик хурдны хяналтын зарчим нь эдгээр хавхлагыг юу хийдэг вэ. Үндсэн томъёо нь:

Энэ нь:

• Илүү том нээлт = илүү урсгал = хурдан хурд
• Жижиг нээлтэй = бага урсгал = удаан хурд
• Илүү өндөр даралт = илүү урсгал (нээлтэй бол ижил хэвээр байвал)

Гидравлик цилиндр хавхлагын програмуудад энэ харилцаа нь поршений шилжилтийг хурдан удирддаг. Гидравлик моторын хяналтын системд энэ нь эргэлтийн хурдыг тодорхойлдог.

2 талт гидравлик урсгалын хяналтын хавхлагууд юу вэ?

1. Энгийн тохируулагч хавхлагууд (нөхөн төлбөргүй)

Эдгээр нь хамгийн үндсэн төрөл юм. Тэд гарын авлагын усны усны цорго шиг ажилладаг.

Тэд хэрхэн ажилладаг вэ:Та гараар бариулыг нээх хэмжээг өөрчлөхийн тулд гараар тохируулдаг

Хамгийн сайн:Энгийн хурд нь тодорхой хурд нь чухал биш юм

2. Урсгалын нөхөн олговрын нөхөн төлбөрийн хяналтын хавхлаг

Эдгээр нь илүү ухаалаг байдаг. Даралт өөрчлөгдөхөд тэд тогтмол урсгалыг тогтмол байлгахын тулд автоматаар тохируулдаг.

Тэд хэрхэн ажилладаг вэ:Дотор нь тусгай механизм нь тохируулагч нээлтийн үеэр даралтын зөрүүг хадгалдаг

Хамгийн сайн:Нарийвчлалтай машинууд, автоматжуулсан үйлдвэрлэлийн шугамууд

3. Даралт ба температурын нөхөн олговор нөхөн олговор

Эдгээр нь хамгийн дэвшилтэт төрөл юм. Тэд даралт, температурын аль алинд нь тохируулна.

Тэд хэрхэн ажилладаг вэ:Температурын өөрчлөлтөд байгаа тусгай материалыг температурын өөрчлөлтөд оруулж, хавхлагыг автоматаар тохируулна

Хамгийн сайн:Aerostace, туршилтын тоног төхөөрөмж, шүүмжлэлийн хэрэглээ

Таны гидравлик урсгалын хяналтын хавхлагыг аль хяналтын арга сонгох ёстой вэ?

Гарын авлалтай хянах

Энэ юу вэ:Гар дугуй, хутгуур, эсвэл гараар эргүүлдэг шураг

Хэзээ ашиглах вэ:Автомат хяналт шаардлагагүй энгийн машинууд

Жишээ:Дэлгүүрийн үндсэн тоног төхөөрөмж, гарын авлага

Цахилгаан хяналт

Соленоид хавхлагууд (ON / OFF)

• Чиг үүрэг:Гэрэл унтраалга гэх мэт энгийн / унтраах
• Сайн:Үндсэн эхлэл / зогсоох үйл ажиллагаа
• Хязгаарлалт:Гөлгөр хурдны хяналтыг өгөх боломжгүй

Яллагдахатууд

• Чиг үүрэг:Цахилгаан дохиог дээр үндэслэн гөлгөр хяналт (0-10V эсвэл 4-20MA)
• Хариултын цаг:50-80 HZ (ихэнх програмд ​​хангалттай хурдан)
• Сайн:Тарилга, ерөнхий автоматжуулалт

Аперкаас хавхирын

• Чиг үүрэг:Байрлалын санал хүсэлт бүхий хэт сайн хяналт
• Хариултын цаг:150-200 HZ (маш хурдан)
• Сайн:Аэроссус, өндөр нарийвчлалтай үйлдвэрлэл

Гүйцэтгэл харьцуулах

Х З ХХИЙН бичих төрөл	Нягт нямбай	Хурд	Үнэ ортог	Хамгийн сайхны хэрэг
Гарын авлага	Олиггүй	Удаан	Олиггүй	Алдар хэмжээний
Брэнд шаргуу	Олиггүй	Онөс	Олиггүй	Хяналт / унтраах
Визндаль	Загаар даруухан	Дунд	Дунд	Ерөнхий автомат
Бурханд PUSATO	Маш өндөр	Маш хурдан	Өндөр	Нарийвчилсан програмууд

Суулгах, системийн загвар

Хаана 2 талт урсгалын хяналтын хавхлагыг суулгасан байх ёстой вэ?

Та урсгалын хяналтын хавхлагыг гурван аргаар суулгаж болно.

Оролтын хяналт (метр)

• Цилиндрт октензацийг хянах
• Эерэг ачаалал сайн (өргөх гэх мэт)
• Эрсдэл: Хэрэв зохих ёсоор зохион бүтээгээгүй бол Cavition үүсгэж болно

Гаралтын хяналт (метр)

• Цилиндрөөс гарах газрын тосыг хянах
• Сөрөг ачаанд сайн (хүнд объектыг бууруулах гэх мэт)
• Илүү сайн хяналтыг хангаж өгдөг боловч өндөр даралтыг өгдөг

Дугуй хянах

• Нэмэлт тосыг танк руу буцааж илгээдэг
• Бага үр ашигтай боловч энгийн
• Хувьсах хурд шаардлагатай програмд ​​сайн

Шилдэг гүйцэтгэлийн талаархи зураг төсөл

• Хэмжээ зөв:Хамгийн их нээлтийн 20-80% -д ажилладаг хавхлагыг сонгоно уу
• Газрын тосны цэвэрлэгээ:Зөв шүүлтүүр ашиглана уу (ISO 4406 стандарт)
• Температурыг авч үзье:Хавхлагууд таны температурын хүрээнд ажилладаг эсэхийг шалгаарай
• Засвар үйлчилгээ хийх төлөвлөгөө:Хавхлагын тохируулга, орлуулах зайг орхи

Бодит ертөнцөд програмууд

Үйлдвэрлэлийн тоног төхөөрөмж

Тарилгын хэвний машинууд

• Тодорхой хурдны хяналтанд пропорционал хавхлагыг ашиглана уу
• Мөчлөгийн янз бүрийн хэсэгт олон хурдны үе шатууд
• Аж ахуйн нэгжийг хэмнэж, бүтээгдэхүүний чанарыг сайжруулдаг

Машин хэрэгсэл

• Хурдан ойртох, удаан тэжээл, хурдан буцах мөчлөг
• Автомат хурдны шилжүүлэгчийн хувьд камераар ажилладаг хавхлагууд
• Гадаргуугийн өнгөлгөө ба багаж хэрэгслийг сайжруулна

Тусламжийн тоног төхөөрөмж

Экскаваторууд ба ачигч

• Олон функц хоорондох урсгалыг хуваалцах
• Үр ашгийн хувьд мэдрэхүйн системүүд
• Гөлгөр операторын хяналт

Cranes ба өргөх төхөөрөмж

• Ачаалах хавхлага нь хяналтгүй буулгахаас урьдчилан сэргийлдэг
• Аюулгүй байдлыг хангах хурдны хяналт
• Яаралтай буулгах чадвар

Аэросс ба хамгаалалт

• Хөнгөн серво хавхлага
• Хэт их нөхцөлд өндөр найдвартай байдал
• Нислэгийн гадаргуугийн гадаргууг хянах

Баруун хавхлагыг сонгох: Алхам алхамаар гарын авлага

Топ үйлдвэрлэгчид ба бүтээгдэхүүн

Тэргүүлэх брэндүүд

Bosch rexrot

• 2frm ба 2fre цуврал хавхлагууд
• Тодорхойлолтын салбарын стандарт
• Техникийн маш сайн дэмжлэг

Паркер Ханнифин

• Өнгөт кодлогдсон тохируулгын цагираг бүхий өнгөт урсгал цуврал цуврал
• Өргөн цар хүрээ, сонголтууд
• Дэлхий даяар бэлэн байдал

Боомт чийгшүүлэх

• DSJ ба SF цуврал хавхлагууд
• Хялбар интеграц хийхэд зориулагдсан модуль загвар
• Өндөр даралттай чадвар

Ид

• Картриджийн хавхлага (SICV цуврал)
• Орон зайг хэмнэх загвар
• Олон үйлдэлт чадвар

Данфосс

• PVG пропорциональ хавхлагын бүлгүүд
• Хөдөлгөөнт төхөөрөмжид зориулагдсан
• Тохируулах боломжтой шийдлүүд

Худалдан авахдаа юу хайх вэ

• Техникийн үзүүлэлтүүд таны хэрэгцээнд нийцдэг
• Сайн техникийн баримт бичиг
• Орон нутгийн үйлчилгээ, дэмжлэг
• Боломжийн хар тугалга цаг
• Өрсөлдөөний үнэ
• Танай салбарт найдвартай найдвартай байдал

Урсгалын хяналтын технологид ирээдүйн чиг хандлага

Ухаалаг хавхлагууд ба IOT интеграци

Орчин үеийн хавхлагууд нь илүү ухаалаг болж байна:

• Хяналт тавих мэдрэгч
• Утасгүй харилцааны чадвар нь
• Урьдчилан таамаглах засварын анхааруулга
• Алсын зайн тохируулга, хяналт

Нарийвчилсан материалууд

Шинэ материал нь хавхлагыг хийж байна:

• Өмсөхөд илүү тэсвэртэй
• Хэт их температурт илүү сайн
• Урт удаан үргэлжлэх
• Илүү хүчинтэй

Эрчим хүчний хэмнэлт

Шинэ загвар нь анхаарлаа хандуулдаг.

• Эрчим хүчний хаягдлыг бууруулах
• Дулааны менежмент илүү сайн
• Сайжруулсан үр ашгийн үнэлгээ
• Хүрээлэн буй орчинд засаглал

Нийтлэг асуудал, шийдэл

Асуудал	Хариу
Хурд нь ачаалалтай байдаг	Даралтыг нөхөн төлсөн хавхлагыг сайжруулах
Хариу өгөх хугацаа муу байна	Системд агаарыг шалгаж, Servo хавхлагыг анхаарч үзээрэй
Хавхлагын ан хийх эсвэл Осцилляци	Нойтон чийгшүүлээрэй, системийн хөшүүн байдлыг шалгана уу
Хэт их дулааны үе	Хавхлагын хэмжээг шалгах, хянах хяналтыг авч үзье
Тохиромжгүй гүйцэтгэл	Газрын тосны шүүлтүүрийг сайжруулах, өмссөн бүрэлдэхүүн хэсгүүдийг шалгах

Засвар үйлчилгээ, алдааг олж засварлах

Засвар үйлчилгээ хийх ажил

• Газрын тосны цэвэр байдлыг шалгана уу- Шүүлтүүрийг тогтмол өөрчлөх
• Үйл ажиллагааны температурыг хянах- үйлдвэрлэгчийн хязгаарт байлгах
• Гадаад гоожсон эсэхийг шалгана- Нэн даруй хаяг
• Туршилтын хариу- суурь хэмжилттэй харьцуулах
• Хяналтын дохиолол- Цаг хугацаа өнгөрөхөд нарийвчлалыг хангах

Анхааруулах тэмдэг үзэх

• Хариуцлага
• Тохиромжгүй хурд
• Ер бусын дуу чимээ
• Гадаад гарах
• Хэт их дулаан

Зардлын үзэлт

Эхний зардал

• Энгийн тохируулагч хавхлагууд: $ 50- $ 200
• Пропорциональ хавхлагууд: 300-500 доллар
• Servo хавхлага: $ 1,000- $ 5,000 +

Урт хугацааны зардал

• Эрчим хүчний хэмнэлт хэмнэлт
• Засвар үйлчилгээ буурсан
• Бүтээгдэхүүний чанар сайжирсан
• Бага хугацаа

ROI хүчин зүйлүүд

• Үйлдвэрлэлийн хурдны сайжруулалт
• Чанарын уулзалт
• Эрчим хүч хэмнэх
• Засварын бууралт

Байгуулах

2 Зам гидравлик урсгалын хяналтын хавхлага нь гидравлик системд хурдыг хянах зайлшгүй шаардлагатай. Түлхүүр нь таны өргөдлийн зөв төрлийг сонгож байна.

• Энгийн тохируулагч хавхлагуудҮндсэн, хямд өртөгтэй програмуудын хувьд
• Даралт нөхөн олговоргүй хавхлагуудТогтвортой гүйцэтгэлийн хувьд
• Аперкаас хавхирынХамгийн өндөр нарийвчлалтай хэрэгцээнд зориулагдсан

Хавхлага нь таны гидравлик системийн зөвхөн нэг хэсэг гэдгийг санаарай. Амжилт нь системийн зохих дизайн, зөв, сайн засвар, засвар үйлчилгээ, чанартай үйлдвэрлэгчдийн чанарын бүрэлдэхүүн хэсгээс хамаарна.

Буруу сонгох зардал: буруу зүйл хийхэд юу тохиолддог вэ?

Буруу урсгалын хяналтын хавхлагыг сонгох нь ноцтой асуудал, үнэтэй үр дагаварт хүргэж болзошгүй юм.

Бизнесийн асуудлууд:

• Тохиромжгүй хурд- Таны машинууд найдвартай ажиллахгүй
• Чанар муутай бүтээгдэхүүн- Үйлдвэрлэлийн процессууд
• Аюулгүй байдлын эрсдэл- урьдчилан таамаглах аргагүй машины зан авир нь осол аваар үүсгэдэг

Санхүүгийн нөлөөлөл:

• Эрчим хүчний догдал- таарч тохирсон хавхлагууд нь цахилгаан хэрэглээг 15-30% -иар нэмэгдүүлж чаддаг
• Дутуу тоног төхөөрөмжийн дутагдал- Буруу хавхлагын хэмжээ нь насос, цилиндр, цилиндр дээр хэт их элэгдэлд хүргэдэг
• Үйлдвэрлэлийн асуудлуудыг- найдваргүй гидравлерын хурдны хяналт нь завсарлага, хугацаатай хугацааг алдагдуулдаг
• Засвар үйлчилгээний зардал- Буруу хавхлага нь илүү олон удаа үйлчилгээ, орлуулахыг шаарддаг

Системийн өргөн асуудал:

• Дулаалын бүтээл- Үр ашиггүй хавхлага нь илүүдэл дулааныг үүсгэдэг, газрын тосны амьдралыг бууруулдаг
• Ийн хөндий хохирь- Буруу урсгалын хяналт нь насосны хөндий эсвэл хэт халалт үүсгэдэг
• Гидравлик цилиндр хавхлага тохирохгүй байна- зохисгүй үнэлэх нь битүүмжлэл, дотоод алдагдлыг үүсгэдэг

Та шинэ машин шинэчлэх эсэх нь эдгээршмэлчидийг сайжруулах эсэхэд зөв сонголт хийх нь зөв сонголтыг ашиглан зөв, гидарийн системийн чиглэлээр хамгийн сайн тохируулах боломжтой.

Нэмэлт нөөц

Илүү дэлгэрэнгүй нарийвчилсан техникийн мэдээлэл авахын тулд:

• Үйлдвэрлэлийн вэбсайтууд (BOSCH REXROCH, PARKER, HAWE)
• ISO 1219 Гидравлик тэмдэгийн стандарт
• Гидравлик инженерийн гарын авлага
• Програмын дэмжлэг үзүүлэх дотоод гидравлик дистрорс

Энэхүү гарын авлага нь 2 талт гидравлик урсгалын хяналтын хавхлагыг ойлгохын санг өгдөг. Тодорхой програмын хувьд гидравлик инженерүүдтэйгээ үргэлж зөвлөгөө өгч, үйлдвэрлэгчийн зөвлөмжийг дагаж мөрдөөрэй.
