Хогийн машин ачааны машин ажиллуулж, гайхаж байсан:"Энэ савыг эхлээд өргөхийг яаж мэдэхийг мэддэг, дараа нь төгс төгөлдөр боллоо."Эсвэл магадгүй та үйлдвэрийн роботуудыг төгс дарааллаар ажиллаж,"Тэднийг ийм зохицуулсан юм уу?"
Хариулт нь таныг гайхшруулж магадгүй юм. Энэ нь ихэвчлэн даралтын дараалал хавхлаг гэж нэрлэдэг. Энэ гарын авлагын төгсгөлд та эдгээрийг хэрхэн "механик тархи" нь дэлхийг хэрхэн жигд ажиллуулдаг болохыг ойлгох болно.

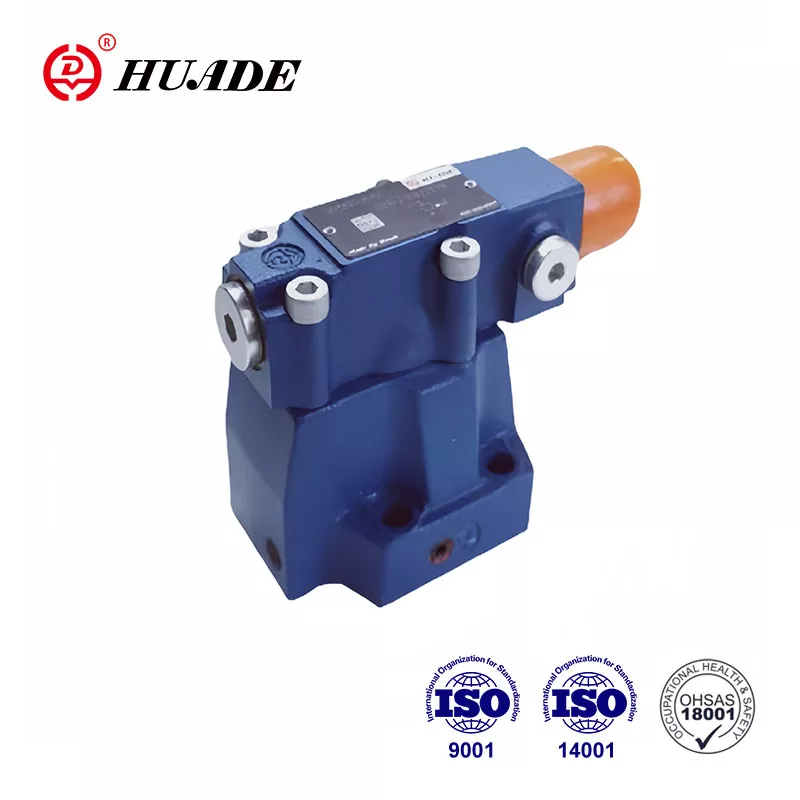

Даралт дарааллын хавхлага гэж юу вэ? (Энгийн хариулт)
Даралтын дарааллын хавхлага нь aГидравлик системд зориулсан ухаалаг гэрлэн дохиоБайна уу. Зүгээр л машин явах үед машин явах үед энэ хавхлагын хяналт нь энэ хавхлагыг хянах боломжтой.
Түлхүүр санаа:Энэ нь даралтыг тодорхой түвшинд хүргэх хүртэл хаалттай (улаан гэрэл), дараа нь гидравлик шингэнийг дараагийн бүрэлдэхүүн хэсэгт нээнэ (ногоон гэрэл). Энэ нь ямар ч компьютер эсвэл цахилгаан хяналтгүйгээр автомат дараалал үүсгэдэг.
Шуурхай жишээ:
Газрын самрын тос сэндвич хийх талаар бод:
Алхарт 1:Талх бэлэн болох (үндсэн арга хэмжээ) авах
Түр хүлээнэ үү:Талхыг зохих ёсоор байрлуулна
Хавтгай 2:Газрын самрын тос нэмнэ (хоёрдогч үйлдэл)
Даралт дарааллын дараалал нь машинд ижил зүйл хийдэг.
Таны машинууд яагаад даралтын дарааллын хавхлагыг шаарддаг вэ?
Яагаад биднийг нэг дор бүх зүйл тохиолдож чадахгүй гэж гайхаж байна уу? Энд зөв дараалсан асуудлууд энд байна:
Дарааллын хяналтгүйгээр та эмх замбараагүй байх болно. Хэрэв таны машины дамжуулалтыг хийж байгаа бол хөдөлгүүр эхлэхэд араа шилжүүлэхийг оролдвол эсвэл 3D принтер нь халсан өмнө нь халааж эхэлсэн бол. Энэ нь нарийн дараалалгүйгээр гидравлик системд яг юу болох вэ.
Бизнесийн хэрэг (инженерүүд яагаад тэдэнд хайртай юм бэ):
Тэг цахилгаан шаардлагатай- Электроникийн бүтэлгүйтсэн газарт тэсрэх орчинд ажилладаг
Шүргэмгүй найдвартай байдал- Цөөн тооны хэсэг цөөн тооны дутагдал (амьдралын хэв маягийн амьдрал: 10+ жил)
Зардал хэмнэх- 5,000 долларын PLC системийг 200 долларын хавхлагаар сольж болно
Засвар үйлчилгээ хялбар байдал- Ихэнх техникч нар тэдгээрийг үндсэн хэрэгслээр үйлчилж болно
Бодит асуулт:Та компьютерийн програм эсвэл энгийн механик төхөөрөмжид итгэж, бохир, өндөр даралттай орчинд итгэж болох уу? Ихэнх туршлагатай инженерүүд цаг үргэлж механикийг сонгодог.
Даралт дарааллын хавхлага хэрхэн ажилладаг вэ?
Ажлын зарчим нь үнэхээр энгийн:
Үндсэн үйл явц:
Анхдагч арга хэмжээ эхэлнэ- Эхний цилиндр эсвэл мотор ажиллаж эхэлдэг
Даралт нь бий болдог- Анхны үйлдэл дуусахад шингэн нь хөдлөх, даралтыг зогсооход хүргэдэг
Хавхлага нээгдэнэ- даралт нэг удаа тогтоогдвол (400 PSI шиг), дарааллын хавхлага нээгдэнэ
Хоёрдогч үйлдэл эхэллээ- Шингэн нь хоёр дахь цилиндр эсвэл мотор руу урсдаг
Гол мөрний далан шиг бод. Далан (дарааллын хавхлага) Усны түвшин (даралт) хангалттай болтол нь усыг барьдаг. Дараа нь хаалгыг усаар урсгахын тулд хаалгыг нээж өгдөг.
Түлхүүр хэсгүүд (юу болоод байна):
Харвааны бие- Гол орон сууц (байшин шиг)
Хавар- "Тригпус даралт" -ыг тохируулна (хаалганы түгжээ шиг)
Тохируулга шураг- Таны даралтын залгуур (термостат шиг)
Гадаад зайлуулах порт- Уншалтыг үнэн зөв байлгах (даралтын тусламжийн нүх шиг)
Зөвлөмжийн хувьд:Гадаад зайлуулах нь нэн чухал юм. Системийн дизайндаа гадаад ус зайлуулах хоолойг үргэлж зааж өгнө.
Гидравлик дарааллын хавхлагын төрлүүд: Танд аль нь хэрэгтэй вэ?
Аль төрлийг сонгохдоо андуурч байна уу? Энэ нь таныг үнэтэй алдаанаас аврах болно.
1. Шууд гидравлик дарааллын хавхлага
Гэж бодож байна:Энгийн хавар ачаалагдсан хаалга
Хариултын цаг:Аянга хурдан (2-10 миллисекунд)
Даралтын хүрээ:5000 хүртэлх PSI хүртэл
Зардал:Төсөвт ээлтэй ($ 50-000000 доллар)
Хамгийн сайн:Жижиг гар утасны тоног төхөөрөмж, хурдан мөчлөгийн програмууд
Доошоо:Өндөр дарамтанд "үсрэх" байж болно
2. Туршилтын ажиллагаатай даралтын дараалал хавхлагууд
Гэж бодож байна:Нарийн төвөгтэй хоёр шатны систем
Хариултын цаг:Удаан боловч тогтвортой (≈100 миллисекунд)
Даралтын хүрээ:10,000+ PSI хүртэл
Зардал:Илүү өндөр хөрөнгө оруулалт (200-500 доллар)
Хамгийн сайн:Томоохон үйлдвэрлэлийн даралт, нарийвчилсан үйлдвэрлэл
Даваалга: :..Өөр өөр нөхцөлд рок-хатуу тогтвортой байдал
Та аль нь сонгох ёстой вэ?Хэрэв танд хурд, энгийн байдал хэрэгтэй бол шууд чиглүүлж яваарай. Хэрэв танд нарийвчлалтай, нарийвчлалтай, туршилтын ажил хийх шаардлагатай бол таны хариулт бол таны хариулт юм.
Даралтын дарааллын хавхлагын програмууд: Та тэднийг хаана олохыг олох болно
Эдгээр хавхлагууд нь үнэндээ хаана ажилладаг вэ? Тэд хаа сайгүй байдаг - та тэдэнтэй өдөр бүр тэдэнтэй мэддэггүй байх.
Үйлдвэрлэл ба үйлдвэрлэлийн тоног төхөөрөмж
CNC Machine Centers:CLASSOM STOREPONT → Тасралтгүй эхлэх → Багаж хэрэгслийг буцааж авах
Тарилгын хэв маяг:Хэвтийг хаах → Төлөөлнө in in in in agr
Гидравлик даралт:Байрлалын материал → даралт → суллах, гаргах
Гар утасны машин механизмууд
Хог ачааны машин:All Alder → үзүүр ба хогийн цэг → байрлал руу буцах
Барилгын тоног төхөөрөмж:Outliggers → Өргөх ачаалал → буцааж авах
Хөдөө аж ахуйн чиглэл:Өсгөх → Оролцох PTO → Эхлүүлэх ажиллагаа
Тусгай систем
Телескопийн цилиндр хянах:Гөлгөр үйл ажиллагааг зохих дарааллаар сунгах
Олон шаттай гидравлик системүүд:Цахим удирдлагагүйгээр олон тооны актуарыг зохицуулах
Хэв маяг?Хэзээ ч та гидравлик тоног төхөөрөмжийг төгс захиалгаар хийх боломжтой.
Даралт дараалал нь бусад хавхлагаас хэрхэн ялгаатай вэ?
Дараахь дарааллын дарааллыг бусад ижил төстэй хавхлагуудтай төөрөлдүүлэх амархан. Үүнийг хэрхэн яаж хэлэх вэ:
Дарааллын хавхлага ба тусламжийн хавхлага
| Өвөрмөц | Дарааллын хавхлага | Тусламжийн хавхлага |
|---|---|---|
| Зорилго | Үйл ажиллагааны дарааллыг хянах | Системийг өндөр даралтаас хамгаалдаг |
| Үндсэн байдал | Хаалттай | Хаалттай |
| Энэ нь нээгдэхэд | Дараахь даралт дээр дараагийн арга хэмжээг эхлүүлэхэд | Даралт хэт өндөр байх үед |
| Шингэн нь хаана явдаг вэ | Дараагийн Actuator руу | Сав руу буцах |
Дарааллын хавхлага ба хавхлагыг бууруулах
| Өвөрмөц | Дарааллын хавхлага | Хавхлага бууруулах |
|---|---|---|
| Үндсэн байдал | Ер нь хаалттай | Ер нь нээлттэй |
| Энэ нь юу саад болдог | Оролтын даралт | Гаралтын даралт |
| Зорилго | Дараагийн үйл ажиллагааг эхлүүлэх | Доошоо даралтыг хязгаарлах |
Гидравлик дарааллын хавхлагын хавхлагын гарын авлага: Эхний удаа зөв аваарай
Ямар хавхлага ажиллахаас залхаж байна вэ? Энд таны алхам алхамаар сонгох үйл явц энд байна.
Алхам 1: Системийн шаардлагыг мэдэх
Системийн хамгийн их даралт:Хавхлага нь таны хамгийн өндөр даралтаас 25% -ийг даван туулах ёстой
Хоёрдогч хэлхээний урсгалын хувь:GPM-ийг тооцоолох хэрэгтэй (хавхлага 20% -ийг ажиллуулах ёстой)
Шаардлагатай нарийвчлал:Ерөнхий хэрэглээнд зориулж ± 50 psi, ± 10 PSI-ийг нарийвчлалтай ажилд авна
Хариултын цаг:Хурдан (<50MS) эсвэл тогтвортой (> 100MS)
Алхам 2: Байгаль орчны бодит байдлын шалгалт
Эдгээр асуултуудыг өөрөөсөө асуугаарай.
Температурын хүрээ хэд вэ? (Стандарт битүүмжлэл нь -10 ° F-ийг + 200 ° F)
Байгаль орчин ямар бохир вэ? (Бохирдсон эсэргүүцэлийг харгалзан үзэх)
Ямар гидравлик шингэн хэлбэртэй вэ? (Газар, синтетик, био дээр суурилсан уу?)
Ямар ч тэсрэх уур амьсгалын санаа зоволт? (Тусгай гэрчилгээ шаардаж магадгүй)
Алхам 3: Хавхлагынхаа хэмжээг тооцоол
Урсгал хүчин чадлын энгийн томъёо:
Шаардлагатай CV = урсгалын хэмжээ (GPM) ÷ ÷ ÷ √ (хавхлагын дагуу даралтын уналт)
Жишээ:100 PSI-ийн бэлэн боллоо 20 GPM-ийн 20 юаньарын урсгалын урсгалын урсгал нь CV = 20 ÷ ÷ √ √100 = 2.0 байна
Зөвлөмжийн хувьд:Үргэлж хамгийн их хүчин чадлаар ажиллахаас зайлсхийхээс зайлсхийхээс 10-30% -ийнхаа 10-30% -ийг эзэлнэ.
Даралтын дарааллын хавхлагын хавхлагын зөвлөмж: Өргөдөг алдаанаас зайлсхий
Суулгахад бэлэн боловч буруу болох талаар санаа зовж байна уу? Эдгээр талбарын туршлагыг дагаж мөрдөнө үү:
Шүүмжтэй тохируулгын параметрүүд
Даралтын тооцооллыг тохируулах:Үндсэн ачаалал + 50-100 PSI аюулгүй байдлын маржин
Тусламжийн хавхлага:150-200 PSI-ээс дээш 150-200 PSI-ийг дарааллаар нь тохируулна уу
Гадаад зайлуулах холболт:Савтай үргэлж холбогддог (энэ портыг хэзээ ч битгий залгаарай)
Холбогдох чиг баримжаа:Үйлдвэрлэгчийн заалтыг дага (ихэвчлэн ямар ч байрлал)
Ажиллаж байгаа суулгалтын дараалал
Урьдчилан суурилуулах шалгалт:Бүх портууд болон холболтыг баталгаажуулна уу
Хавхлага:Зохих моментийг ашиглах (ихэвчлэн 15-25 фит-фунт)
Анхны даралтыг тохируулах:Бага эхлэх, туршилтын явцад дээшээ тохируулах
Туршилтын мөчлөг:Эцсийн тохируулгын өмнө хэд хэдэн бүрэн цикл ажиллуулна уу
Нарийн ая:Оновчтой гүйцэтгэлийн тохиргоог тохируулах
Нийтлэг rookie алдаа:Даралтыг эхлээд хэт өндөр болгох. Үргэлж бага эхэлж, ажиллаад ажилдаа гэмтсэн тоног төхөөрөмжийг засахаас илүү хялбар байдаг.
Дарааллын хавхлагын алдааг олж засварлах: Асуудлыг хурдан засах
Систем зөв дараалалгүй байна уу? Таны оношлогооны зам:
Асуудал №1: Хоёрдогч үйлдэл эхлэхгүй
Шинж тэмдгүүд:Анхан шатны цилиндр нь цус харвалтыг гүйцээдэг, гэхдээ хоёрдогч нар хэзээ ч идэвхждэггүй
Түргэн оношлох:Анхан шатны цус харвалт дуусах үед системийн даралтын хэмжигчийг шалгана уу
Шийдэл (магадлалын дарааллаар):
Доод дарааллын хавхлагын даралт
Тодорхойлсон хаалттай ус зайлуулах шугам
Сул эсвэл эвдэрсэн хавар солих
Тусламжийн хавхлага нь хэт эрт нээгдэхгүй эсэхийг шалгана уу
Асуудал №2: ДЭЛГЭРЭНГҮЙ БАЙГУУЛЛАГУУД
Шинж тэмдгүүд:Хоёр үйлдэл хоёулаа нэгэн зэрэг тохиолдохыг хичээдэг
Үндэс шалтгаан:Даралтыг хэт бага эсвэл гэнэтийн даралт ихсэх
Стратегийг засах:Тохируулснаас зохих ёсоор дараалал хүрэх хүртэл 25 PSI-ийн даралтыг нэмэгдүүлээрэй
Асуудал №3: 3: алдаатай эсвэл дуу чимээтэй ажиллагаа
Та юу сонсох / харах вэ:Чатлагч, чичиргээ, үл нийцэх дугуй
Ердийн сэжигтнүүд:Бохирдсон шингэн, агааржуулагч, дотоод бүрэлдэхүүн хэсгүүд
Үйл ажиллагааны төлөвлөгөө:
Шингэн цэвэр байдлыг шалгана уу (ISO 18/16/16/13 эсвэл түүнээс дээш байх ёстой)
Бүх өндөр цэгээс агаар цус алддаг
Хэрэв асуудал арилахгүй бол хавхлагыг сэргээвэл солино уу
Онцгой байдлын оношлогооны зөвлөмж:Хэрэв та үйлдвэрлэлийн цагийг алдаж байгаа бол дарааллын хавхлагыг түр зуур, эд ангиудыг захиалахдаа гараар ажиллуулна.
Даралтын дарааллын хавхлагын засвар үйлчилгээ: Хөрөнгө оруулалтаа хамгийн их байлгах
Гэнэтийн цагаар гарахгүй байх уу? Эдгээр засварын стратегиуд нь хорт хавхлагыг хэдэн арван жилийн турш ажиллуулах болно.
90 хоногийн хяналтын горим
Харааны шалгалт:Гадаад алдагдал, зэврэлт, сул холболтыг хайж олох
Даралтын баталгаажуулалт:Суулгасан даралтыг баталгаажуулаагүй эсэхийг баталгаажуулна уу (± 25 PSI хүлцэл)
Шингэн шинжилгээ:Бохирдсон түвшин, шингэний нөхцлийг шалгана уу
Тооцоолох:Урьдчилан таамаглах засварын хуваарьт үйл ажиллагааг хянах
Жилийн засвар үйлчилгээ хийх ажил
Бүрэн системийн урсгал:Шүүлтүүр, гидравлик шингэнийг солих
Хавхлагын тохируулга:Эх тодорхойлолтонд даралтыг дахин тохируулна уу
Битүүмжлэх үзлэг:Тэднийг сүйтгэхээс өмнө өмсөх эсэхийг шалгана уу
Гүйцэтгэлийн тест:Хариултын цаг, даралтын нарийвчлалыг баталгаажуулах
Засварын төсвийн бодит байдал:Урьдчилан сэргийлэх засвар үйлчилгээнд 200 доллар зарцуулж, яаралтай тусламжийн засвар, алдагдсан үйлдвэрлэлд 2000 доллар зарцуулдаг.
Ухаалаг засвар үйлчилгээ:Сэлбэг хавхлагыг тохируулаад бэлэн байгаарай. Асуудал гарах үед хавхлагыг сольж, бүтэлгүйтсэн нэгж оффлайн байдлаар сэргээж, хамгийн бага цаг хугацаа, хамгийн бага бүтээмжийг сэргээв.
Дарааллын хавхлагын Технологийн чиг хандлага: Юу ирэх вэ
Дарааллын хавхлагууд хоцрогдсон бол гайхаж байна уу? Энд Салбарын оролцогчид юу мэдэх вэ:
Ухаалаг дарааллын хавхлагын нэгтгэх
Iot мэдрэгч:Мөчлөг, температур, даралтыг хянах
Урьдчилан таамаглах аналитик:AI нь бүтэлгүйтлийг урьдчилан таамаглаж байна 30-60 хоног урьдчилан урьдчилан таамаглаж байна
Алсын оношлогоо:Хавхлагын эрүүл мэндийг таны утаснаас шалгана уу
Бодит байдал:Ухаалаг хавхлагууд нь 2-3х үнэтэй боловч засвар үйлчилгээний зардлыг 40% бууруулж чадна
Нарийвчилсан материал, загвар
Нано бүрэх технологи:Битүүмжлэлийн амьдралыг 300-500% -иар үргэлжилдэг
Нийлмэл хавхлагын бие:Хөнгөн жин, илүү сайн зэврэлтийн эсэргүүцэл
Бага үрэлтийн даяар:Эрчим хүчний алдагдлыг 15-25% бууруулдаг
Цахим ба механик мэтгэлцээн
Цахим хяналтын давуу талууд:Хязгааргүй програмчлагдсан, нарийвчлалтай, өгөгдөл
Механик хавхлагын давуу тал:Програмчлал шаардлагагүй, хүч чадалгүйгээр ажилладаг, хүч чадалгүй байдал
Үйлдвэрлэлийн бодит байдал:Электроникийн урьдчилгаа, механик дараалал, Механик дараалал нь зах зээлийн бат бөхийж,
Зардал мэдрэмтгий програмууд
Аюултай орчин
Найдваргүй хүчгүй алслагдсан байршил
Электроникууд шаардлагагүй нарийн төвөгтэй байдлыг нэмж өгдөг энгийн системүүд
Доод мөр:Даралтын дарааллын хавхлагууд хаашаа ч явахгүй - тэд механикаар найдвартай байх үедээ илүү ухаалаг байхаар өөрчлөгддөг.
Таны дараагийн алхамууд: Энэ мэдлэгийг ажилд оруулах
Даралтын дарааллын хавхлагыг тодорхойлоход бэлэн байна уу? Энд таны үйл ажиллагааны төлөвлөгөө:
Системийн дизайнеруудын хувьд:
Таны шаардлагыг тооцоолохӨгөгдсөн хэмжээтэй томъёог ашиглан
Хавхлагын төрлийг сонгоно ууХурдны vs. нарийвчлалын хэрэгцээнд үндэслэсэн
Гадаад зайлуулах- Гүйцэтгэгч нар үүнийг хямдхан бүү хямд байгаарай
Тохируулах тохиргоог хийх төлөвлөгөө- Техникч нар танд баярлалаа
Засварын багт:
90 хоногийн хяналтын тогтмол горимыг эхлүүлнэ үүдарүй
Хувьцааны нийтлэг сэлбэг хэрэгсэл(Спрингс, далайн хавцал, тохируулгын эрэг)
Одоогийн тохируулгыг баримтжуулахТэд шилжихээс өмнө
Галт тэрэгний операторуудЭрт анхааруулах тэмдгийг хүлээн зөвшөөрөх
Асуудлыг олж засварлагчдад:
Эхлээд үндсийг үргэлж шалгаж байгаарай- даралт, шингэний түвшин, шүүлтүүрийн нөхцөл
Даралтын хэмжигчийг хадгалШуурхай оношлогооны хувьд
Гадаад зайлуулах дүрмийг санаарай- энэ нь дарааллын хавхлагын асуудлын 60% -ийг засдаг
Таны тодорхой програмын талаархи асуултууд?Ихэнх хавхлаг үйлдвэрлэгчид үнэгүй програмын инженерийн дэмжлэгийг санал болгож байна - тэдний туршлагыг ашиглах.
Эцсийн бодол:Хамгийн сайн дарааллын хавхлага бол зөв сонгогдсон бөгөөд зөв суулгасан бөгөөд зөв суулгасан бөгөөд тогтмол хадгалдаг. Эдгээр үндсийг эзэмшинэ, тэгвэл та хэзээ ч нууцлаг дараалан дараалан хэзээ ч байдаггүй.
