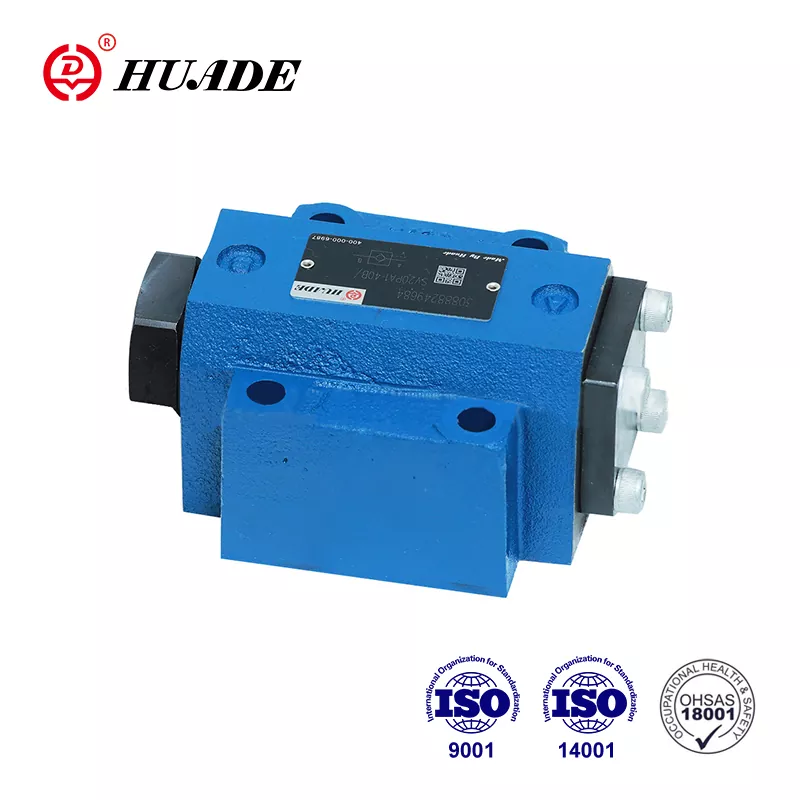

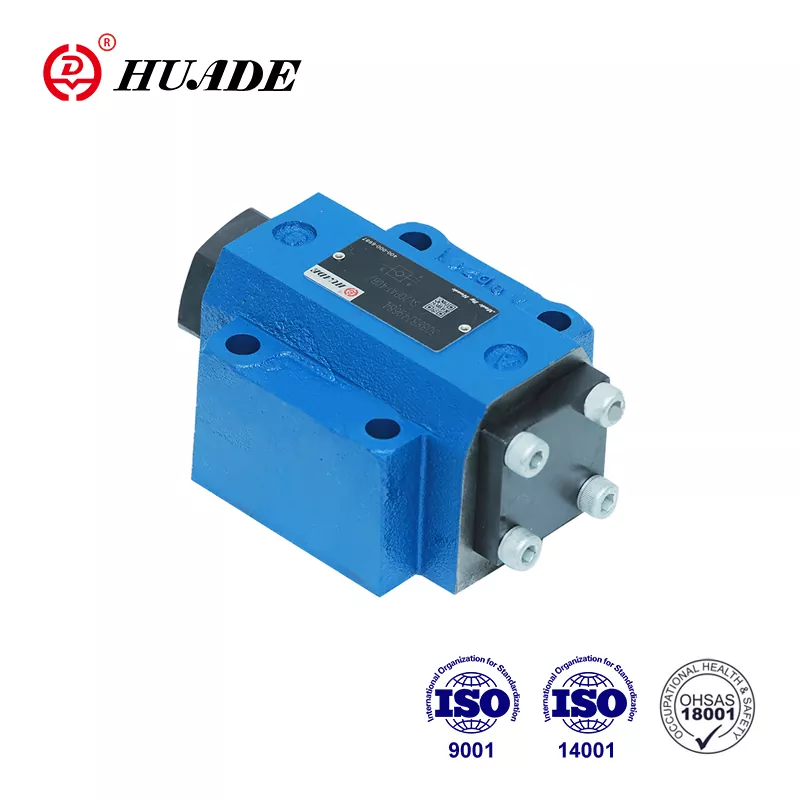

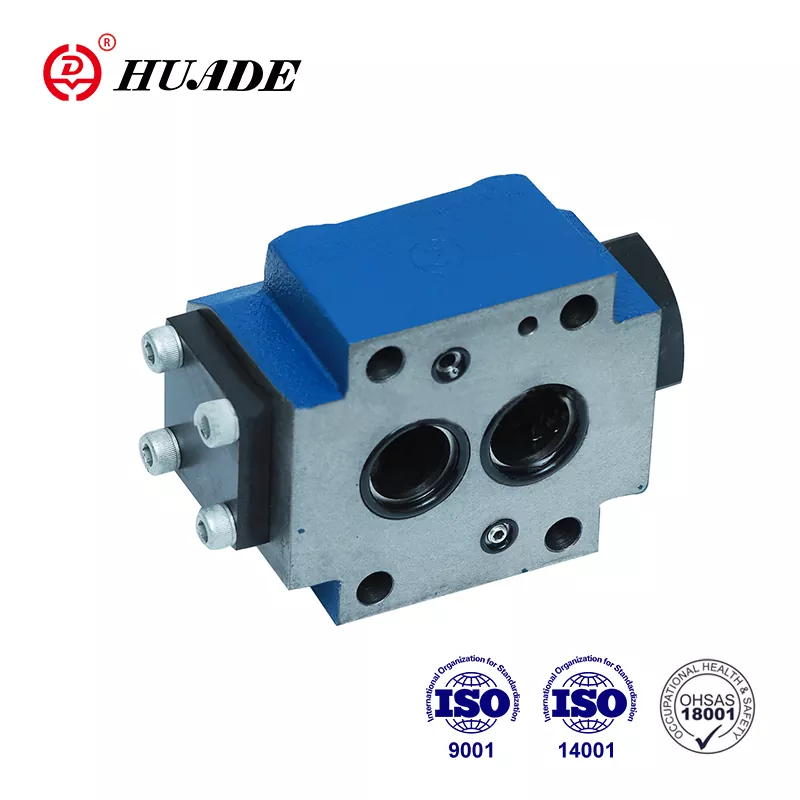

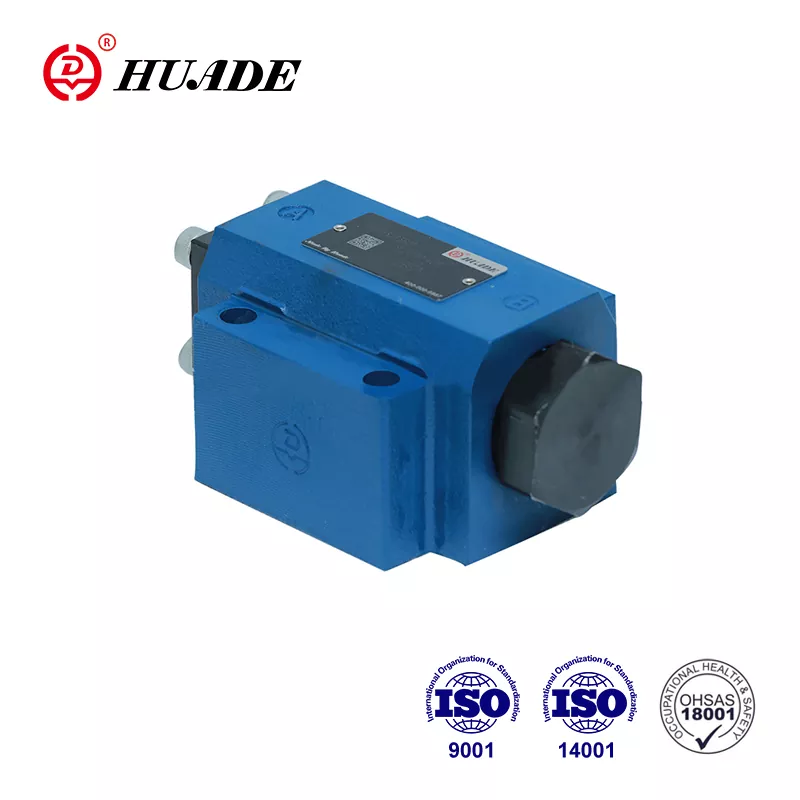

Huade бол Хятадад алдартай брэнд юм. Байгуулагдсаныхаа дараа Рексроттой урт хугацааны хамтын ажиллагааны хоёр туршлагатай болсон. Энэ нь Rexroth-ийн санал болгож буй SL цувралыг бүрэн орлож чадна. Үнэ нь илүү боломжийн. Huade® шалгах хавхлага SL цуврал нь сайн чанар, хямд үнээр өрсөлдөх чадвартай. Huade чанарт ихээхэн анхаарал хандуулдаг. Үйлдвэр нь ISO9001, ISO14001, OH SAS18001 стандартыг давсан. Huade-ийн гидравлик хавхлагууд нь дээд зэргийн гүйцэтгэлтэй тул цэргийн үйлдвэрлэл болон бусад салбарт өргөн хэрэглэгддэг. Бүх Huade® шалгах хавхлагыг стандарт хайрцагт, ус нэвтэрдэггүй хуванцар савлагаанд хийнэ.
|
Техникийн өгөгдөл |
||||||
|
Загвар |
10 |
16 |
20 |
25 |
30 |
|
|
Жин |
хавтан суурилуулах (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
урсгалтай холболт (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Суурилуулалтын байрлал (㎫) |
Нэмэлт |
|||||
|
Урсгалын чиглэл (㎫) |
А-аас В хүртэл чөлөөтэй, В-ээс А хүртэл нээгдэнэ |
|||||
|
Ашиглалтын даралт, хамгийн их.(㎫) |
0.5~315 |
|||||
|
Хяналтын даралт, хамгийн их (㎫) |
0.5~315 |
|||||
|
Хяналтын дууны хэмжээ - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Хяналтын дууны хэмжээ - порт Y (см3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Хяналтын бүсүүд - талбай A1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
- талбай A2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
- талбай A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-А4 талбай (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|||||
|
Даралтын шингэний температурын хүрээ（℃） |
-30～+80 |
|||||
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8-аас 500 хүртэл |
|||||
Онцлогууд:
▶ шингэнээр удирддаг шалгах хавхлага
▶ Дэд хавтан суурилуулах, DIN 24 340 стандартын дагуу угсрах загвар
▶ Дэд хавтан эсвэл шураг урсгалтай холболт
▶ Нэвчилттэй эсвэл цоорхойгүй
▶ Урьдчилан онгойлгохгүйгээр
▶ Урьдчилан онгойлгогчтой, чийгшүүлсэн даралттай бичнэ
▶ Нээлтийн 4 даралт
▶ Дин 24 340 fom A, 1SO 4401 болон CETOP-RP 121H-д хэв маягийг шилжүүлэх
Шалгах хавхлага SL нь гидравлик нисгэгчээр ажилладаг, попет хэлбэрийн дизайнтай шалгах хавхлагууд бөгөөд аль ч чиглэлд бага байх боломжийг олгодог.
Эдгээр хавхлагууд нь даралтын дор ажиллах хэлхээг тусгаарлахад ашигладаг бөгөөд шугам тасрах үед ачаалал буурах эсвэл гидравлик түгжигдсэн идэвхжүүлэгчийн мөлхөгч хөдөлгөөнөөс хамгаалах зорилгоор ашигладаг.
Үндсэндээ эдгээр хавхлагууд нь орон сууц (1), хавчуур (2), шахах пүрш (3), хяналтын дамар (4), түүнчлэн урьдчилан нээх, бөмбөгний хавхлага (5) -аас бүрдэнэ.
Хавхлага нь А-аас В хүртэл чөлөөтэй урсах боломжийг олгодог бөгөөд эсрэг чиглэлд поп (2) нь системийн даралтаас гадна пүршний хүчээр суудал дээрээ байрладаг.
Хяналтын портын даралтын холболтоор хяналтын бүлүүр (4) баруун тийш шилждэг. Энэ нь попетыг (2) суудлаас түлхэнэ. Одоо хавхлага нь B-ээс А хүртэлх урсгалтай байж болно.
Хяналтын бүлүүрээр (4) хавхлагыг зохих ёсоор нээхийн тулд тодорхой хамгийн бага хяналтын даралт шаардлагатай.
Энэ хавхлага нь нэмэлт урьдчилсан нээлтэй байна. Хяналтын портын даралтын холболтоор хяналтын бүлүүр (4) баруун тийш түлхэгдэнэ.
Энэ нь эхлээд бөмбөгийг (5), дараа нь попетийг (2) суудлаас түлхэнэ. Одоо хавхлага нь В-аас А хүртэлх урсгалтай байж болно. Учир нь урьдчилсан нээлтийн улмаас даралтын дор шингэний шингэний даралтыг сулруулдаг. Ингэснээр болзошгүй даралтын цочролоос зайлсхийдэг
Энэ хавхлагын үүрэг нь үндсэндээ SV хавхлагатай адил юм. Ялгаа нь нэмэлт гоожих порт Y. Үүний тусламжтайгаар хяналтын поршений (4) цагирагийн хэсэг нь А портоос тусгаарлагдана.
А порт дахь даралт нь зөвхөн хяналтын поршений (4) А4 хэсэгт нөлөөлдөг.
SL төрлийн шалгах хавхлагын зүсэлт. .PB
(нэвчилттэй, урьдчилан нээхгүйгээр)
