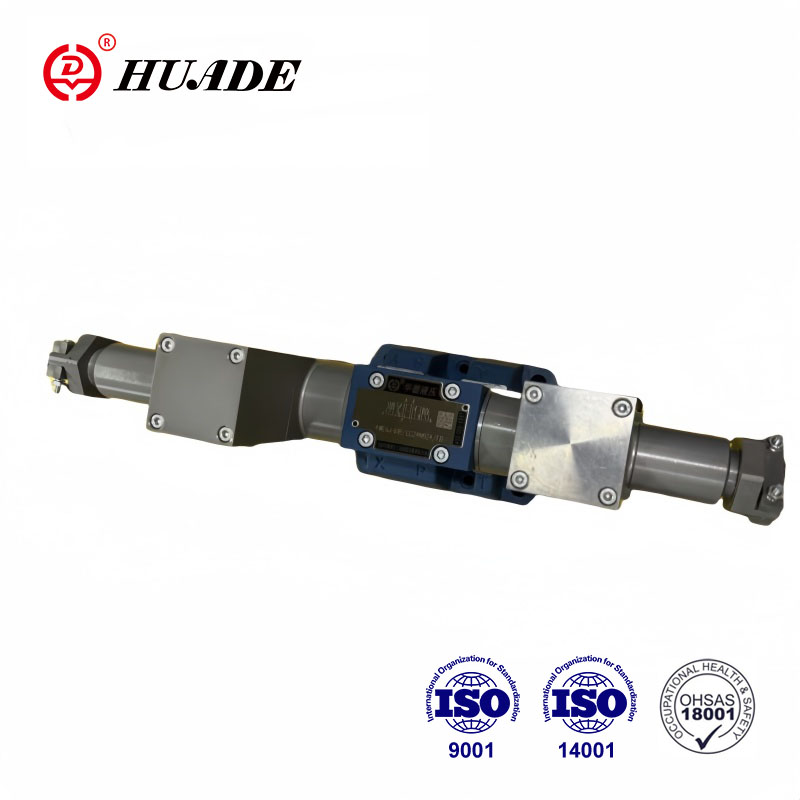

Huade-ийн дэлбэрэлтэнд тэсвэртэй гидравлик хавхлагууд нь зэврэлтэнд тэсвэртэй өндөр чанартай материал ашиглан тусгай загвар, үйлдвэрлэлийн технологийг ашигладаг. WE10 цувралын тэсрэлтээс хамгаалах хавхлагыг уул уурхай, нүүрс, химийн үйлдвэр зэрэг тэсрэх аюултай газруудад өргөнөөр ашигладаг. Huade бол Хятадын найдвартай үндэсний брэнд юм. Тус үйлдвэр нь үйлдвэрлэлийн дэвшилтэт технологи, туршилтын тоног төхөөрөмжтэй бөгөөд бүтээгдэхүүний чанарт ихээхэн анхаарал хандуулдаг.
| Техникийн өгөгдөл | ||
| Тохируулах байрлал | Сонголттой | |
| Орчны температурын хүрээ (℃) | -30-аас +50 хүртэл (NBR тамга) | |
| -20-оос +50 хүртэл (FKM тамга) | ||
| Жин | Нэг соленоид (кг) | 5.9 |
| Давхар соленоид (кг) | 8.9 | |
| Хамгийн их ажлын даралт | P, A, B порт (бар) | 350 |
| Порт T (бар) | 210 | |
| Ашиглалтын даралт зөвшөөрлийн утгаас хэтэрсэн тохиолдолд дамар A ба B тэмдэг нь ус зайлуулах портыг T болгох ёстой | ||
| Макс. урсгалын хурд (л/мин) | 120 | |
| Урсгалын хөндлөн огтлол (төвийг сахисан байрлалыг солих) | V хувилбар (мм2) | 11(A/B →T);10.3(P →A/B) |
| Хувилбар W (мм2) | 2.5(A/B→T) | |
| Q хувилбар (мм2) | 5.5(A/B →T) | |
| Шингэн | NBR болон FKM лацанд тохиромжтой эрдэс тос | |
| FKM лацанд зориулсан фосфатын эфир | ||
| Шингэний температурын хүрээ (℃) | -30-аас +80 хүртэл (NBR тамга) | |
| -20-оос +80 хүртэл (FKM тамга) | ||
| Зуурамтгай байдлын хүрээ мм2/с | 2.8-аас 500 хүртэл | |
| Бохирдлын зэрэг | Шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ: Ангилал 9. NAS 1638 эсвэл 20/18/15, ISO4406 | |
| Цахилгаан өгөгдөл | ||
| Хүчдэлийн төрөл | DC | |
| Боломжтой хүчдэл (V) | 12, 24, 36, 110 | |
| Хүчдэлийн хүлцэл (нэрлэсэн хүчдэл) % | -15-аас +10 хүртэл | |
| Эрчим хүчний хэрэглээ (Вт) | 35 | |
| Ажлын мөчлөг | Тасралтгүй | |
| ISO 6403 стандартын дагуу шилжсэн цаг | АСААЛТТАЙ (мс) | 45-аас 60 хүртэл |
| Унтраах (мс) | 20-30 хүртэл | |
| Шилжүүлсэн давтамж (цаг/цаг) | 15000 хүртэл | |
| DIN 40050 стандартын дагуу хамгаалалтын анги | IP65 | |
| Макс. ороомгийн температур (℃) | +150 | |
Онцлогууд:
▶Шууд удирдлагатай тэсрэлтэнд тэсвэртэй ороомог ажиллах чиглэлийн гулсуур хавхлагыг стандарт болгон ашигладаг.
▶DIN24 340 А төрлийн угсралтын гадаргуу дээр ISO 4401
▶Нойтон төрлийн тогтмол гүйдлийн тэсрэлтээс хамгаалах соленоид
▶90° эргэдэг тэсрэлтээс хамгаалах соленоид
▶Ороомог солих үед даралт үл нэвтрэх камерыг нээх шаардлагагүй
Хэрэглээ:
WE төрлийн дэлбэрэлтээс хамгаалах хавхлага нь газрын тосны шингэний эхлэх, зогсох, урсгалын чиглэлийг хянах зориулалттай дэлбэрэлтээс хамгаалах ороомогны чиглэлийн хавхлага юм.
Чиглэлийн хяналтын хавхлагууд нь орон сууц (1), нэг эсвэл хоёр соленоид (2), хяналтын дамар (3), нэг буюу хоёр буцах пүрш (4) зэргээс бүрдэнэ. Хүчдэлгүй үед хяналтын дамар (3) нь буцах пүршээр(4) төвийг сахисан буюу анхны байрлалд (импульсийн дамараас бусад) барина. Удирдлагын дамар (3) нь нойтон зүү ороомог (2)-ээр хөдөлдөг.
Ашиглалтын гүйцэтгэлийг хангахын тулд ороомог даралтын камерыг тосоор дүүргэх шаардлагатай.
Удирдлагын дамар (3) нь соленоид (2) ба түлхэх саваа (5) -аар хүлээгдэж буй байрлал руу шилждэг.
Энэ нь P-ээс А, В-ээс Т, эсвэл П-ээс В, А-аас Т хүртэлх чөлөөт урсгалыг өгдөг.
Тэсрэхээс хамгаалах соленоид (2) унтрах үед хяналтын хавхлагын элемент (3) түлхэгдэнэ
пүршийг (4) дахин тохируулах замаар анхны байрлал руу шилжүүлнэ.

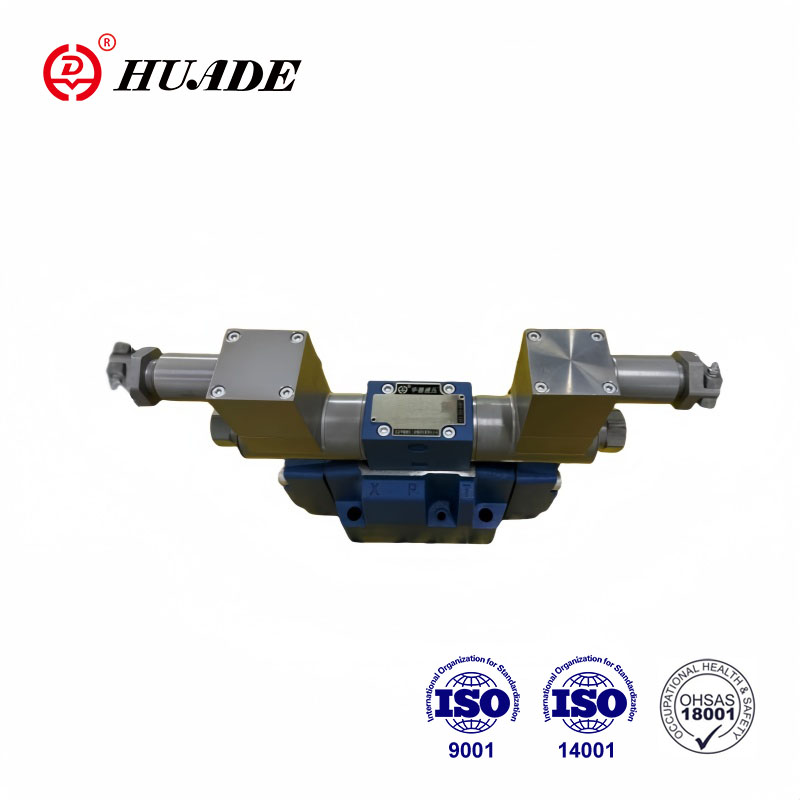

Дэлбэрэлтээс хамгаалах цахилгаан соронзон хавхлагын бүтэц WE10
Тэмдгүүд
