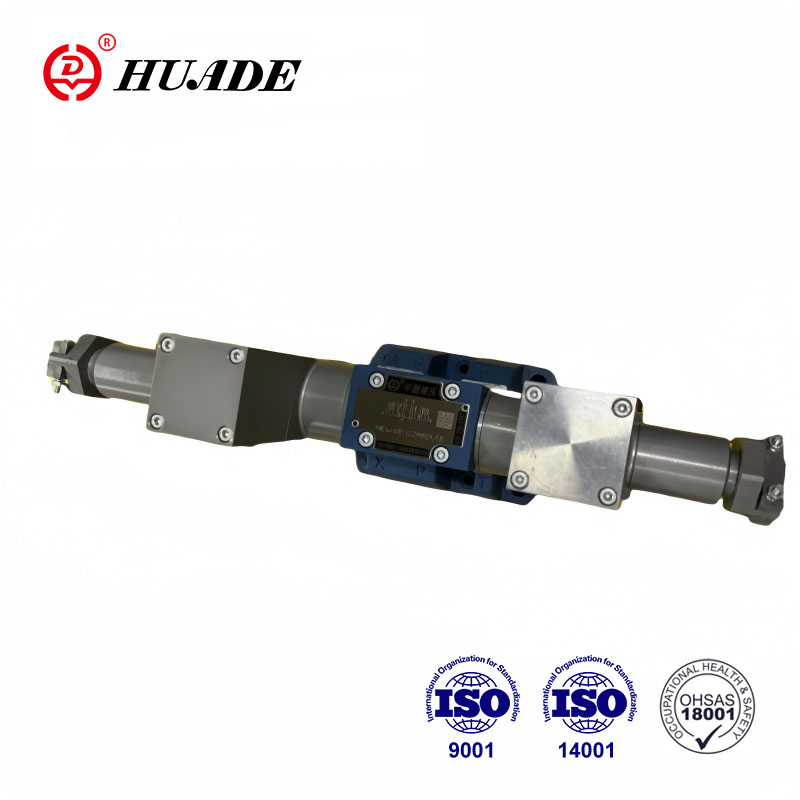

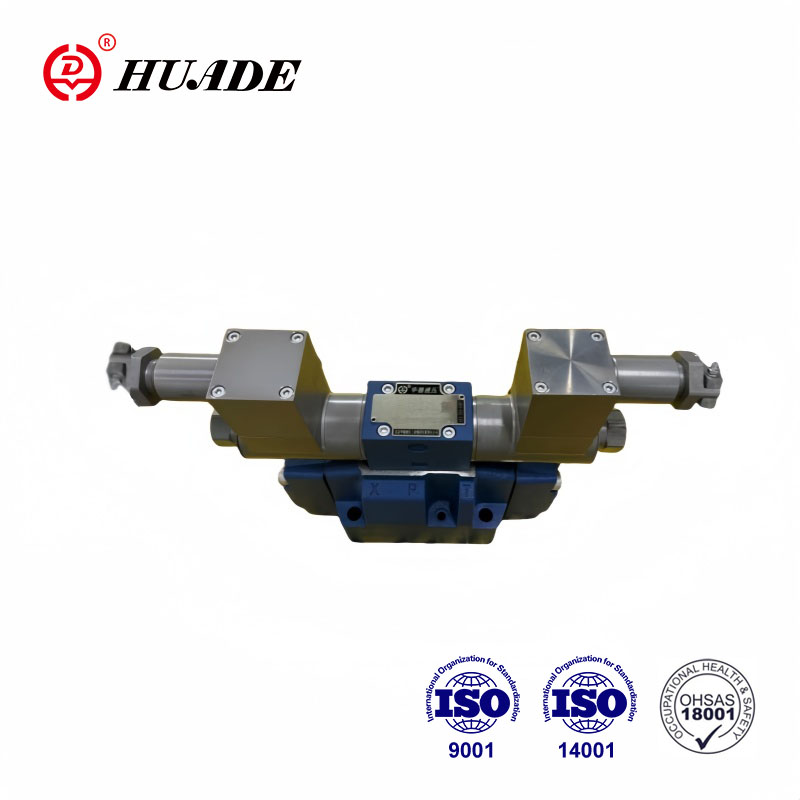

Дэлбэрэлтээс хамгаалагдсан соленоид чиглэлийн хавхлага нь цахилгаан соронзон хүчээр шингэний урсгалын чиглэлийг хянадаг төхөөрөмж юм. Дэлбэрэлтээс хамгаалсан WE6 цуврал нь шатамхай болон тэсрэх аюултай орчинд оч, өндөр температур үүсгэхгүй байхын тулд тэсрэлтээс хамгаалсан тусгай загвартай. Энэхүү дэлбэрэлтэнд тэсвэртэй ороомог хавхлага нь ихэвчлэн янз бүрийн ажлын нөхцлийн хэрэгцээг хангахын тулд гидравлик эсвэл хийн систем дэх шингэний урсгалын чиглэлийг удирдахад ашиглагддаг.
|
Техникical өгөгдөл |
||
|
Тохируулах байрлал |
Сонголттой | |
| Орчны температурын хүрээ (℃) | -30-аас +50 хүртэл (NBR тамга) | |
| -20-оос +50 хүртэл (FKM тамга) | ||
| Жин | Нэг соленоид (кг) | 2.6 |
| Давхар соленоид (кг) | 4.3 | |
| Хамгийн их ажлын даралт | P, A, B порт (бар) | 350 |
| Порт T (бар) | 210 | |
| Ашиглалтын даралт зөвшөөрлийн утгаас хэтэрсэн тохиолдолд дамар A ба B тэмдэг нь ус зайлуулах портыг T болгох ёстой | ||
| Макс. урсгалын хурд (л/мин) | 80 | |
| Урсгалын хөндлөн огтлол (төвийг сахисан байрлалыг солих) | Q хувилбар (мм2) | Нэрлэсэн талбайн 6% орчим |
| Хувилбар W (мм2) | Нэрлэсэн талбайн 3% орчим | |
| Шингэн | NBR болон FKM лацанд тохиромжтой эрдэс тос | |
| FKM лацанд зориулсан фосфатын эфир | ||
| Шингэний температурын хүрээ (℃) | -30-аас +80 хүртэл (NBR тамга) | |
| -20-оос +80 хүртэл (FKM тамга) | ||
| Зуурамтгай байдлын хүрээ мм2/с | 2.8-аас 500 хүртэл | |
| Бохирдлын зэрэг | Шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ: Ангилал 9. NAS 1638 эсвэл 20/18/15, ISO4406 | |
| Цахилгаан өгөгдөл | ||
| Хүчдэлийн төрөл | DC | |
| Боломжтой хүчдэл (V) | 12, 24, 36, 110 | |
| Зөвшөөрөгдөх хүчдэл (хазайлт) % | -15-аас +10 хүртэл | |
| Оролтын хүч (Вт) | 30 | |
| Соленоидын ажиллах горим | Тасралтгүй ажиллах | |
| ISO 6403 стандартын дагуу шилжсэн цаг | АСААЛТТАЙ (мс) | 25-аас 45 хүртэл |
| Унтраах (мс) | 10-аас 25 хүртэл | |
| Шилжүүлсэн давтамж (цаг/цаг) | 15000 хүртэл | |
| Макс. ороомгийн температур (℃) | +150 | |
Онцлогууд:
▶Шууд удирдлагатай төрлийн тэсрэлтээс хамгаалах чиглүүлэгч хавхлагыг стандарт төрөл болгон ашигладаг
▶DIN24 340 А төрлийн угсралтын гадаргуу дээр ISO 4401
▶Нойтон төрлийн тогтмол гүйдлийн тэсрэлтээс хамгаалах соленоид
▶90° эргэдэг тэсрэлтээс хамгаалах соленоид
▶Ороомог солих үед даралт үл нэвтрэх камерыг нээх шаардлагагүй
Хэрэглээ:
Дэлбэрэлтээс хамгаалах цахилгаан соронзон чиглэлийн хавхлагууд нь нефтийн химийн салбарт өргөн хэрэглэгддэг. Нефть химийн үйлдвэрт тэдгээрийг газрын тос, байгалийн хий зэрэг шатамхай болон тэсрэх бодисын урсгалын чиглэлийг хянахад голчлон ашигладаг.
WE төрлийн чиглэлийн хяналтын хавхлага нь газрын тосны шингэний эхлэх, зогсох, урсах чиглэлийг хянах зориулалттай дэлбэрэлтээс хамгаалах соленоидын чиглэлийн хавхлага юм.
Чиглэлийн хяналтын хавхлагууд нь орон сууц (1), нэг эсвэл хоёр соленоид (2), хяналтын дамар (3), нэг буюу хоёр буцах пүрш (4) зэргээс бүрдэнэ.
Хүчдэлгүй үед хяналтын дамар (3) нь буцах пүршээр (4) төвийг сахисан буюу анхны байрлалд (импульсийн дамараас бусад) барина. Удирдлагын дамар (3) нь нойтон зүү ороомог (2)-ээр хөдөлдөг.
Ашиглалтын гүйцэтгэлийг хангахын тулд ороомог даралтын камерыг тосоор дүүргэх шаардлагатай.
Удирдлагын дамар(3) нь соленоид(2) ба түлхэх саваа(5)-аар хүлээгдэж буй байрлал руу шилждэг бөгөөд энэ нь P-ээс A, B-ээс T эсвэл P-ээс B, A-аас T руу чөлөөтэй урсгалыг өгдөг.
Дэлбэрэлтээс хамгаалах соленоид (2) унтрах үед хяналтын хавхлагын элемент (3) нь анхны байрлалд шилжих пүршээр (4) түлхэгдэнэ.
4WE6...61B/O гэж бичнэ.. (A, C, D функцээр хязгаарлагддаг).
Энэ төрөл нь 2 солих байрлал, 2 чиглэлийн хяналтын хавхлагатай бөгөөд тэсрэхээс хамгаалах ороомог тодорхойлох механизмгүй.
Төрөл 4WE6...61B/0F... импульсийн хавхлага (A, C, D функцээр хязгаарлагддаг).
Энэ нь 2 солих байрлал, 2 тэсрэлтээс хамгаалах соленоид, байршил тогтоох механизмтай 1 чиглэлийн хяналтын хавхлагыг агуулдаг. Шилжүүлэгчийн 2 байрлалыг тусад нь тогтоодог тул тэсрэлтээс хамгаалах соленоидыг тасралтгүй цахилгаанжуулах шаардлагагүй болно.
Картриж тохируулагч
Сэлгэх явцад бодит урсгал нь хавхлагын гүйцэтгэлийн хязгаараас их байж болзошгүй тул хайрцагны тохируулагч шаардлагатай. Энэ хайрцаг тохируулагчийг чиглүүлэх хяналтын хавхлагын P сувагт суулгасан болно.
WE6 цувралын тэсрэлтээс хамгаалах цахилгаан соронзон хавхлагын бүтэц
Тэмдгүүд
