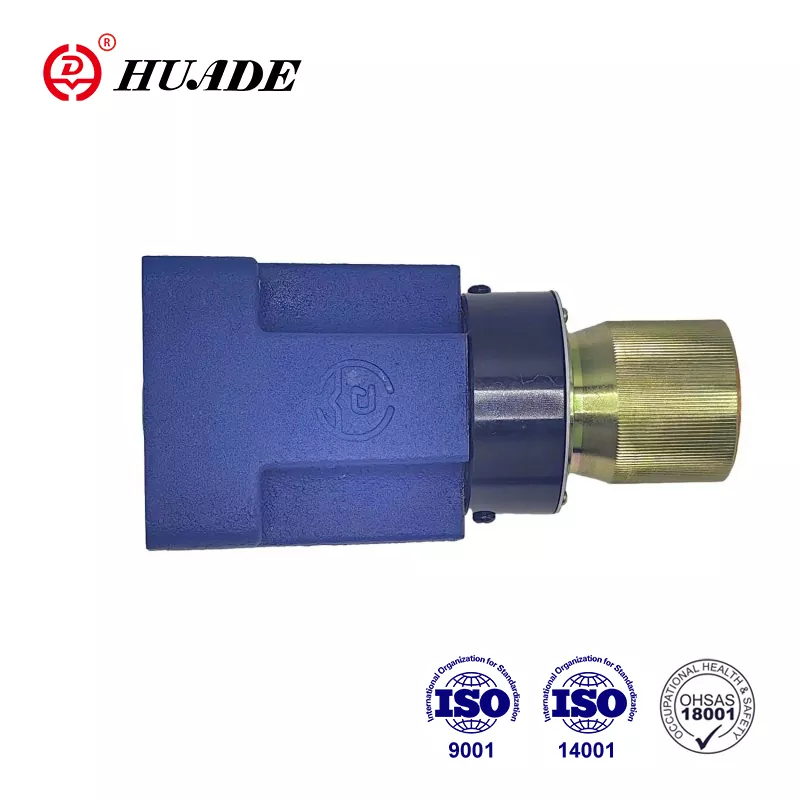

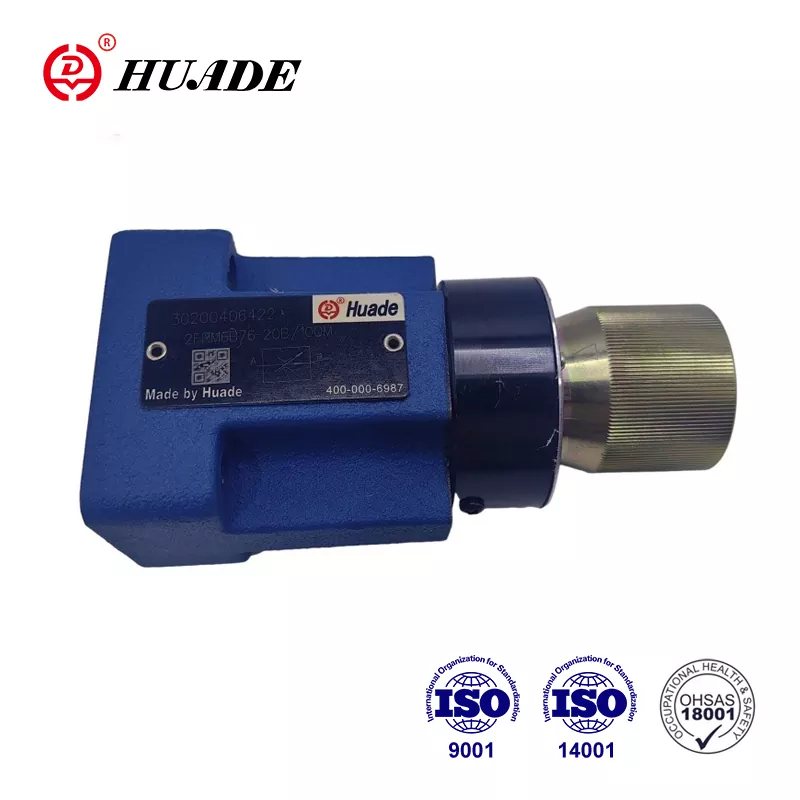

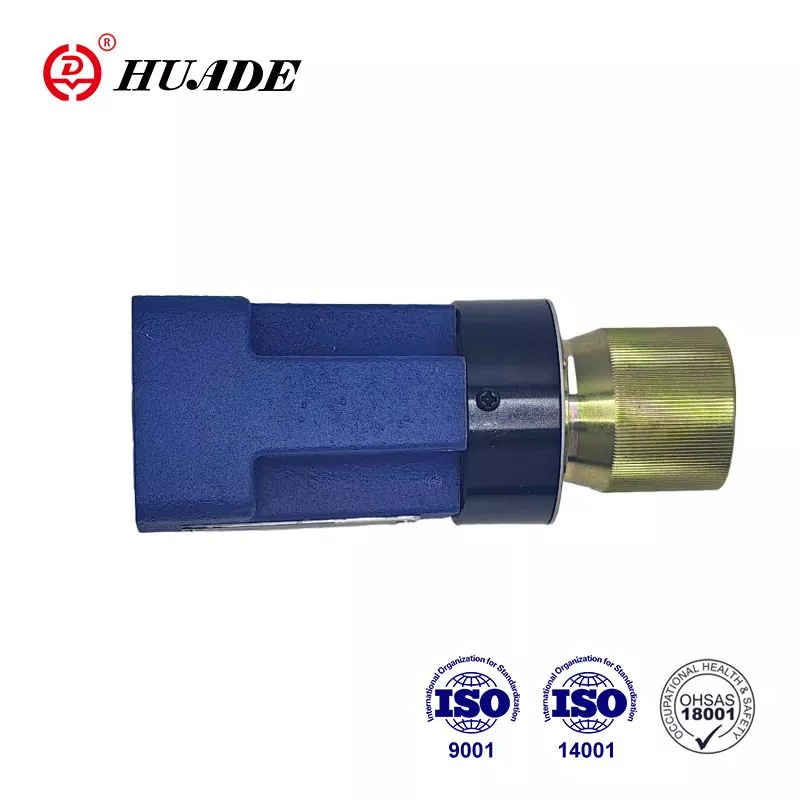

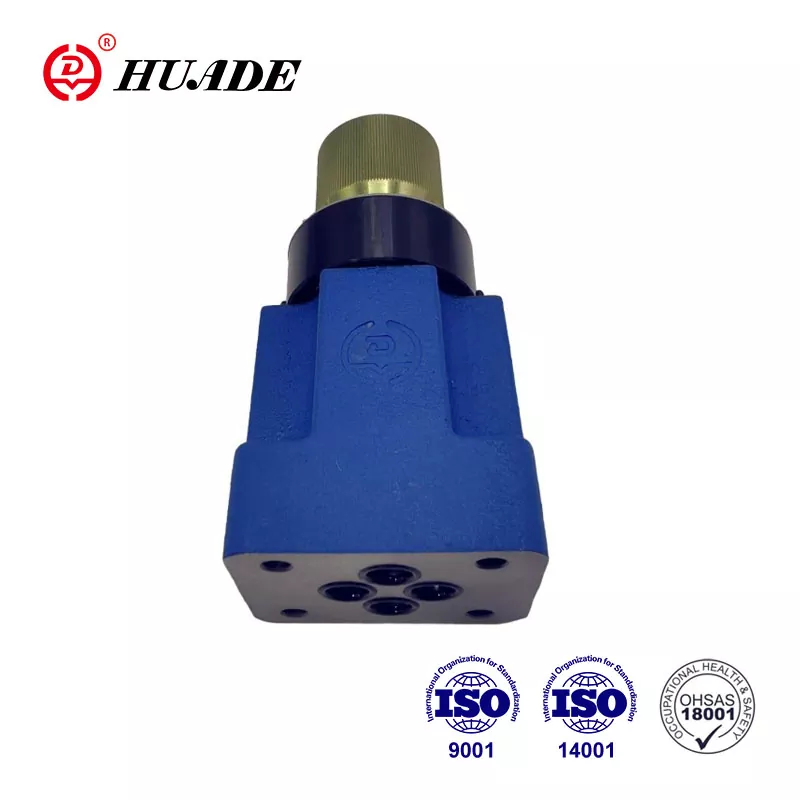

Урсгалын хяналтын хавхлага 2 FRM нь 2 чиглэлтэй урсгалын хяналтын хавхлага юм. Үйлдвэр нь бүтээгдэхүүний чанарт хатуу хяналт тавихын зэрэгцээ бүтээгдэхүүний бодит байдалд анхаарлаа хандуулдаг. Энэ нь үйлчлүүлэгчдийн төлж чадахуйц өндөр чанартай гидравлик урсгалын хавхлагуудыг нийлүүлэх зорилготой юм. Huade® урсгалын хавхлага 2FRM 6 нь хамгийн сүүлийн үеийн технологийг нэвтрүүлсэн тул технологийн хувьд илүү дэвшилтэт болсон. Бүтээгдэхүүний сав баглаа боодол нь модон хайрцаг, хуванцар сав баглаа боодол, стандарт картон сав баглаа боодол зэрэгт тохируулж болно.
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|||||
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|||||
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10-аас 800 хүртэл |
|||||
|
Урсгалын кв макс (л/мин) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
10МПа хүртэл кв-ын урсгал (л/мин) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
31.5МПа (л/мин) хүртэл урсдаг кв мин |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Чөлөөт буцах урсгалын хувьд даралтын зөрүү ∆p B → A (МПа) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Хамгийн бага даралтын зөрүү (МПа) |
0.6-аас 1.2 хүртэл |
|||||
|
∆p хүртэл даралтын тогтвортой байдал = 31.5 МПа (%) |
Мастер 2 (Qmax) |
|||||
|
А порт дахь ажлын хамгийн их даралт (МПа) |
31.5 хүртэл |
|||||
|
Бохирдол (мкм) |
25 (Q<5L/мин) 10 (Q<0.5L/min) |
|||||
|
Жин (кг) |
ойролцоогоор 1.3 |
|||||
Онцлогууд:
▶ Даралт компенсаторын гадна хаалт, сонголттой
▶ Шалгах хавхлага, нэмэлт
▶ Хуваарьтай эргэдэг бариул
▶ Түгжих боломжтой.заавал биш
1) 21 МПа хүртэл Шулуутгагч хавтантай хамт хэрэглэх үед
Хэрэглээ:
Урсгалын хяналтын хавхлага 2FRM 6 нь даралт, температураас үл хамааран тогтмол урсгалыг хадгалахад ашиглагддаг.
Ерөнхий:
2 талын урсгалын хяналтын хавхлага 2FRM 6 нь үндсэндээ орон сууц (1), эргэдэг бариул (2), нүх (3), даралтын компенсатор (4) болон нэмэлт шалгах хавхлагаас бүрдэнэ.
Урсгалын хяналтын хавхлагын төрөл 2FRM 6 B.._20B/M
(гаднах хаалтгүй, шалгах хавхлагагүй)
А портоос В хүртэлх урсгалыг тохируулагч байрлалд (5) тохируулна. Тохируулагчийн хөндлөн огтлол нь эргэдэг бариулыг (2) эргүүлэх замаар өөрчлөгддөг. Даралтаас хамааралгүй урсгалыг тогтмол байлгахын тулд
Даралтын компенсатор (4) нь тохируулагчийн байрлалаас (5) доош урсах В порт дээр суурилагдсан. Шахах пүрш (6) нүх (3) ба даралтын компенсаторыг (4) тус тусын зогсоолуудын эсрэг дарж, хавхлагаар урсах урсгал байхгүй үед даралт компенсаторыг (4) нээлттэй байрлалд байлгадаг. Шингэн хавхлагаар урсах үед А порт дахь даралт нь нүхээр (7) дамжуулан даралтын компенсаторт (4) хүч өгдөг. Даралтын компенсатор (4) хүчийг тэнцвэржүүлэх хүртэл нөхөн олговорын байрлалд шилжинэ. Хэрэв А порт дахь даралт нэмэгдвэл даралтын компенсатор (4) хүчний тэнцвэрт байдал дахин хүрэх хүртэл хаалтын чиглэлд хөдөлнө. Даралт компенсаторын тасралтгүй нөхөн олговорын үйл ажиллагааны улмаас тогтмол урсгалыг олж авдаг. Хоёр чиглэлд хавхлагаар дамжин өнгөрөх урсгалыг хянахын тулд энэ урсгалын хяналтын хавхлагын доор Z4S 6 төрлийн Шулуутгагч сэндвич хавтанг суурилуулж болно.
Урсгалын хяналтын хавхлагын бүтэц 2FRM 6-20B/...M...
Төрөл 2FRM 6A..-20B/..R
Энэ хавхлагын үүрэг нь үндсэндээ 2FRM 6 B..-20B/..M төрлийн хавхлагатай адил юм.
Гэхдээ энэ төрлийн урсгалын хяналтын хавхлага нь даралтын компенсаторыг (4) P(11) портоор холбох боломжийг олгодог гадаад портоор хангагдсан байдаг. Цоорхой (10)-аар дамжин P(11) портод ажиллаж буй гадаад даралт нь шахалтын пүршний (6) эсрэг даралтын компенсаторыг (4) хаалттай байлгадаг. Холбогдсон чиглүүлэгч хавхлагыг (9) P-ээс В руу урсгах үед 2-р төрлийн FRM 6 B-тэй адил хаалттай хэлхээний хяналтыг хангана. Тиймээс асаалтанд үсрэхээс сэргийлнэ.
Компенсаторын гадна хаалттай энэ хувилбарыг зөвхөн тоолуурыг хянахад ашиглаж болно.
В портоос А руу буцах чөлөөт урсгал нь шалгах хавхлагаар (8) явагддаг.
Урсгалын хяналтын хавхлагын бүтэц 2FRM 6A..-20B/..R
Хэрэглээний жишээ
Хоёр талын урсгалын хяналтын хавхлагын тэмдэг 2FRM 6
