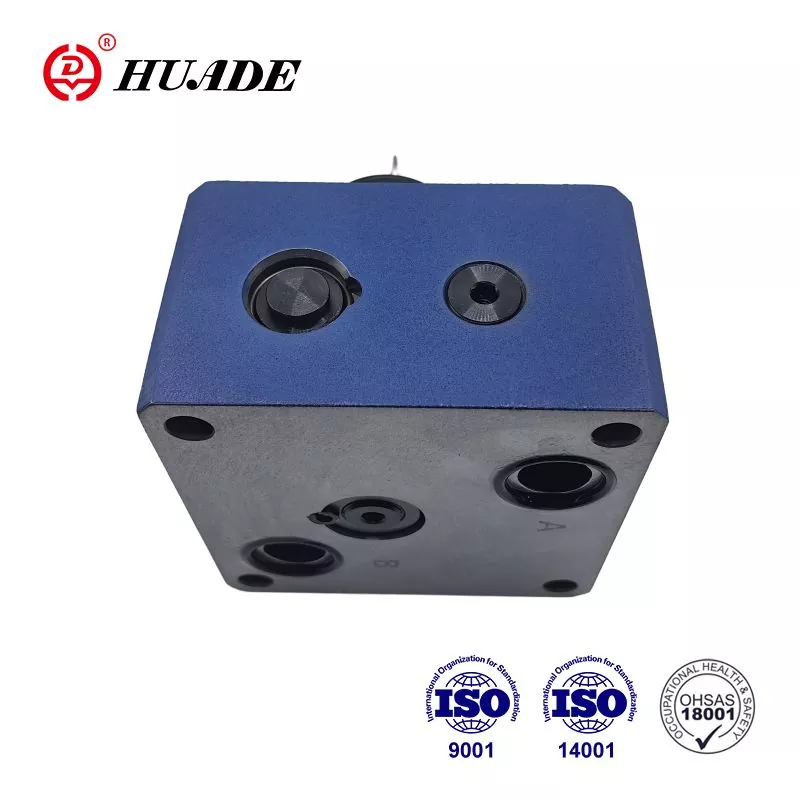

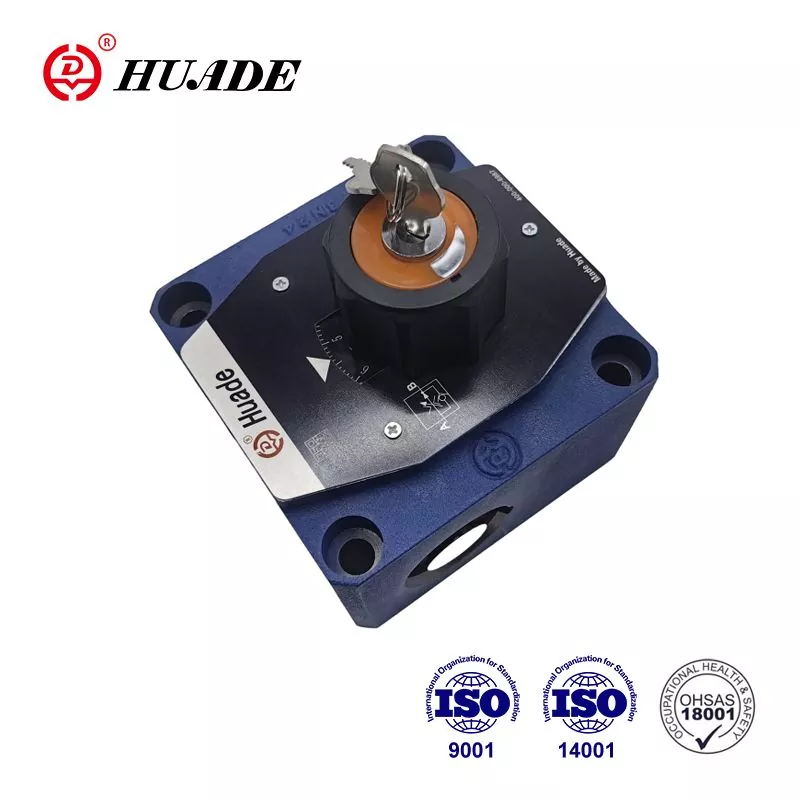

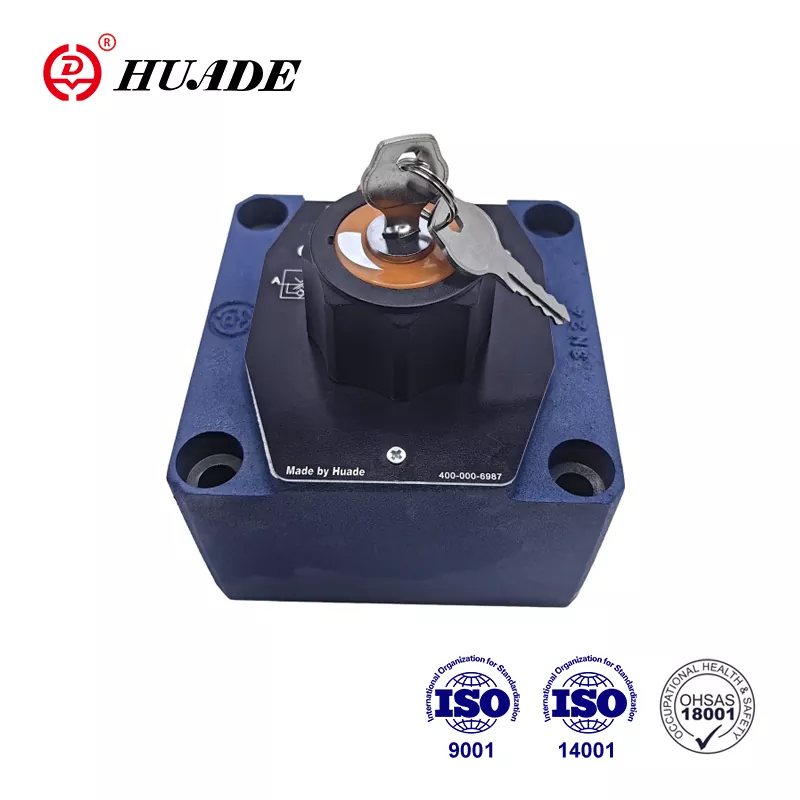

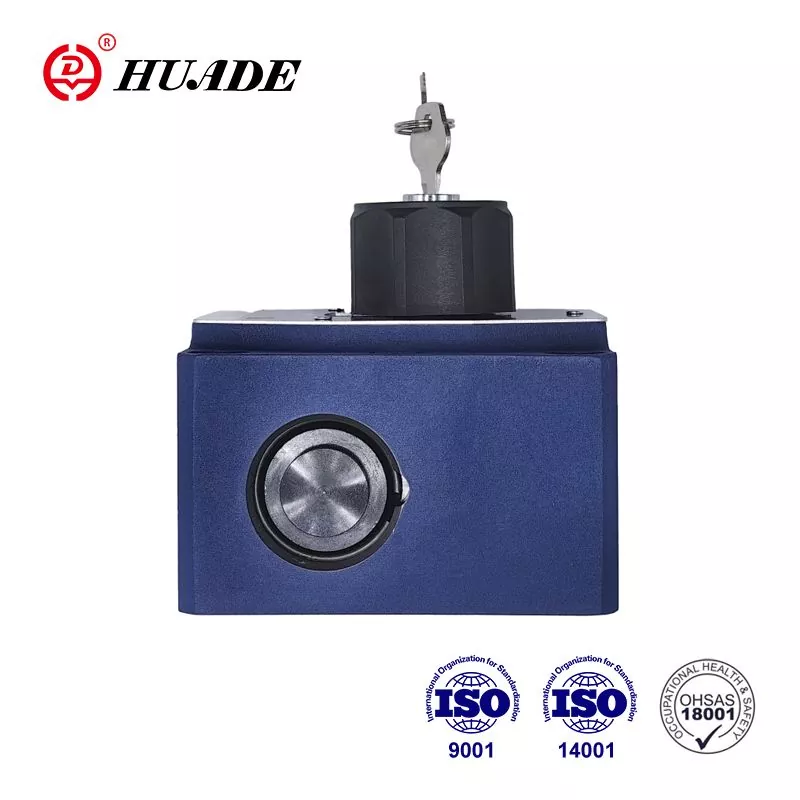

Урсгалын хяналтын хавхлагууд нь урсгалыг зохицуулах 2 чиглэлтэй хавхлагууд юм. Технологийг нэвтрүүлснээр Huade® гидравлик хавхлагууд нь гүйцэтгэлийн хувьд Rexroth-тэй тэнцэх боломжтой. Энэхүү 2FRM 16 урсгалын хавхлага нь Rexroth-ийн сайн, боломжийн хувилбар юм. Huade Hydraulic нь эдийн засгийн үр ашиг, практикт илүү анхаарал хандуулдаг тул түүний гидравлик хавхлага нь харьцангуй хямд үнэтэй байдаг. Энэ бол Хятадын хуучин брэнд юм.
|
Генерал |
|
|
Гидравлик шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10-аас 800 хүртэл |
|
Шулуутгагч сэндвич хавтан |
||
|
Урсгал.макс (л/мин) |
10 |
16 |
|
50 хүртэл |
160 хүртэл |
|
|
Ашиглалтын даралт (МПа) |
31.5 хүртэл |
|
|
Хагарлын даралт (МПа) |
0.15 |
|
|
Жин (кг) |
3.2 |
9.3 |
|
Урсгал. Q max (L/min) |
хэмжээ 10 |
хэмжээ 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p чөлөөт буцах урсгалтай B → A, Q-аас хамааралтай (МПа) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Урсгалын хяналт |
температурт тогтвортой |
±2% (Q max) |
||||||
|
даралт тогтвортой (хүртэл |
±2% (Q max) |
±5%(Q max) |
||||||
|
Ашиглалтын даралт, макс.- порт А (МПа) |
31.5 хүртэл |
|||||||
|
Хамгийн бага даралтын зөрүү (МПа) |
0.3-аас 0.7 хүртэл |
0.5~1.2 |
||||||
|
Бохирдлын зэрэг (μ м) |
25 (Q< 5л/мин) |
10 (Q <0.5л/мин) |
||||||
|
Жин (кг) |
5.6 |
11.3 |
||||||
Онцлогууд:
▶ A,ISO 4401 ба CETOP - RP 121H стандартаас DIN 24 340 стандарт руу шилжүүлэх загвар
▶ Даралт компенсаторын цохилт хязгаарлагч, нэмэлт
▶ Механик ажиллагаа
▶ Эхлэх үсрэлтийг багасгах
▶ Шулуутгагч сэндвич хавтанг ашиглан урсгалыг хоёр чиглэлд тохируулна
Хэрэглээ:
2FRM 16 урсгалын хяналтын хавхлагын гол үүрэг нь даралт, температураас үл хамааран урсгалыг тогтмол байлгах явдал юм.
2FRM 16 хавхлагууд нь үндсэндээ орон сууц (1), нүхний нүх (3), нэмэлт цохилт хязгаарлагчтай даралтын компенсатор (4), шалгах хавхлага (5), тохируулах элемент (2) зэргээс бүрдэнэ.
А сувгаас В суваг руу урсах урсгал нь нүхний (6) тохируулагч юм. Цоорхой дээрх урсгалыг тогтмол байлгахын тулд амны хөндийн (6) урд талд даралтын компенсаторыг холбосон. Нүхний дизайны улмаас урсгал нь температураас ихээхэн хамаардаггүй. В сувгаас А суваг руу буцах чөлөөт урсгалыг шалгах хавхлагаар (5) чиглүүлдэг. Урсгал нь зөвхөн А-аас Б хүртэлх урсгалыг удирддаг. Хоёр талын урсгалыг хянахын тулд урсгалын доор Z4S төрлийн Шулуутгагч сэндвич хавтанг суурилуулж болно. хяналтын хавхлага.
Урсгалын хяналтын хавхлагын бүтэц 2FRM 16
Урсгалын хяналтын хавхлагын тэмдэг 2FRM 16
