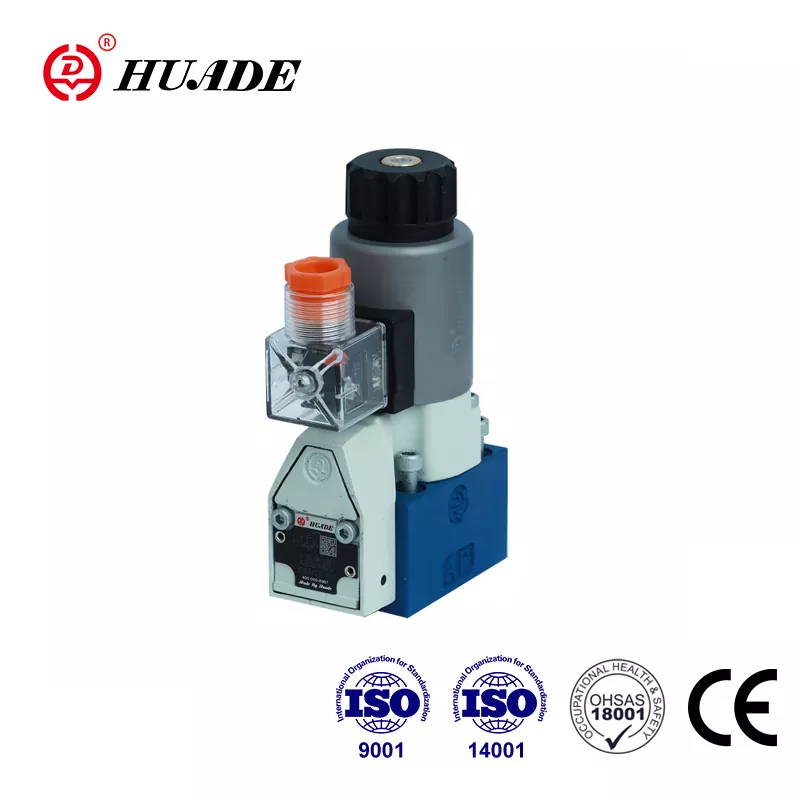

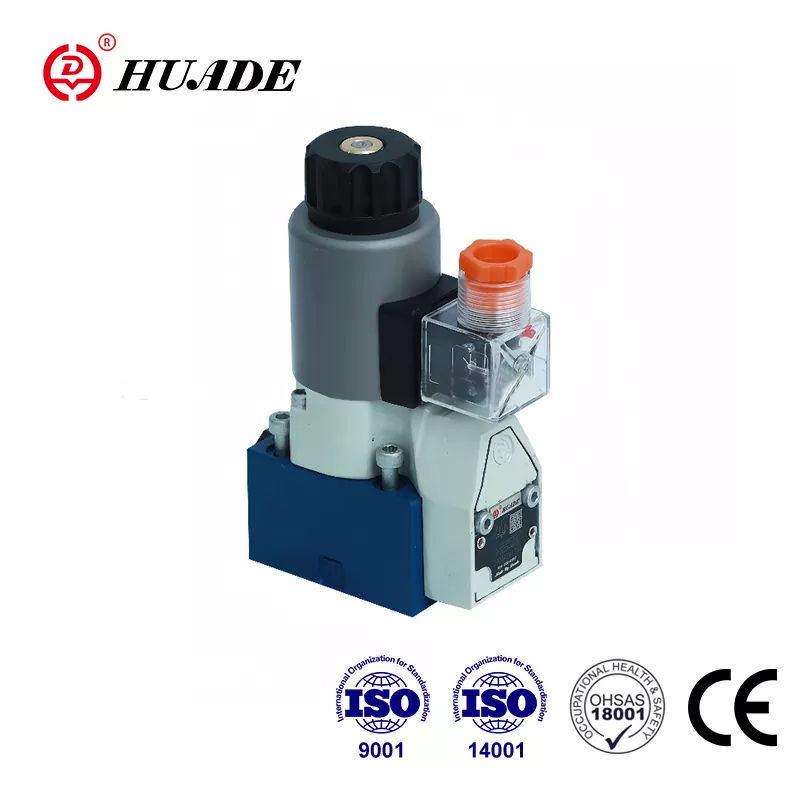

Huade Hydraulic нь Хятадын гидравликийн салбарт тэргүүлэгч үйлдвэрлэгч бөгөөд 1979 оноос хойш Rexroth компанитай олон жилийн хамтын ажиллагааны туршлагатай. M-SEW 6 төрлийн Huade® чиглэлтэй суудлын хавхлагууд нь Rexroth® M-SEW 6 бүрэлдэхүүн хэсгийн 3X-ийг хямд үнээр орлуулах боломжтой. . Энэ нь сайн чанар, хямд үнээр өрсөлдөх чадвартай. Гидравлик бүтээгдэхүүний өндөр чанарыг хангахын тулд Huade Hydraulic нь дэлхийн өнцөг булан бүрээс импортолсон 750 гаруй дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмжийг ажиллуулдаг. Энэхүү цахилгаан соронзон хавхлагын чанар нь хэрэглэгчдийн шаардлагад бүрэн нийцдэг. Тус үйлдвэр нь ISO9001, ISO14001, OH SAS18001 зэрэг олон улсын стандартыг давсан. Цуврал чиглэлтэй хавхлагууд нь янз бүрийн үйлдвэрлэлийн орчинд өргөн хэрэглэгддэг.
|
Техникийн өгөгдөл (Эдгээр параметрээс гадуурх програмуудын хувьд бидэнтэй зөвлөлдөнө үү!) |
|||
|
Генерал |
|||
|
Суурилуулалт |
сонголттой |
||
|
Макс. орчны температур (℃) |
50 |
||
|
Жин |
2/2 талын хавхлага (кг) |
1.5 |
|
|
3/2 талын хавхлага (кг) |
1.5 |
||
|
4/2 талын хавхлага (кг) |
2.3 |
||
|
Гидравлик өгөгдөл |
|||
|
Макс. үйл ажиллагааны даралт (МПа) |
140-р хуудасны хүснэгтийг үзнэ үү |
||
|
Макс. урсгал (л/мин) |
25 |
||
|
Даралтын шингэн |
эрдэс тос эсвэл фосфатын эфир |
||
|
Даралтын шингэний температурын хүрээ (℃) |
- 30-аас + 80 хүртэл |
||
|
Зуурамтгай байдлын хүрээ (мм²/с) |
2.8-аас 500 хүртэл |
||
|
Бохирдлын зэрэг мкм |
NAS 1638 ангиллын гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ 9. Тиймээс бид хамгийн бага β10≥ 75 хадгалах хурдтай шүүлтүүрийг санал болгож байна. |
||
|
Цахилгаан өгөгдөл |
|||
|
Хүчдэлийн төрөл |
DC |
АС |
|
|
Боломжтой хүчдэл (V) |
12、24、42、96、110、205、220 |
зөвхөн Шулуутгагчаар л боломжтой |
|
|
Хүчдэлийн хүлцэл (нэрлэсэн хүчдэл) (%) |
±10 |
||
|
Эрчим хүчний хэрэглээ (W) |
30 |
||
|
Үүрэг |
100% |
||
|
ISO 6403 стандарт руу шилжих хугацаа |
доорх хүснэгтийг үзнэ үү |
||
|
Сэлгээ хийх давтамж (мөчлөг s/h) |
15000 |
||
|
DIN 40 050 стандартын дагуу хамгаалалт |
IP65 |
||
|
Макс. ороомгийн температур (℃) |
150 хүртэл |
||
Онцлогууд:
▶ Шууд хөдөлгөгч чиглүүлэгч хавхлага, ороомог хөдөлгүүртэй
▶ Хаалттай порт нь гоожихгүй
▶ Удаан хугацаанд даралттай байсан ч сэлгэн залгах боломжтой
▶ Соленоидын ороомог 90° эргүүлэх боломжтой
▶ Хувь хүний цахилгаан холболт
▶ Хамгаалалттай гар хамгаалалттай, сонголттой
▶ Din 24 340 маягтын A, ISO 4401 болон CETOP - RP 121H-д шилжүүлэх загвар
Хэрэглээ:
2 төрлийн M-SEW чиглэлийн хавхлага нь соленоид хөдөлгүүртэй чиглүүлэгч хавхлага юм. Тэд урсгалын эхлэл, зогсолт, чиглэлийг хянадаг.
1. Функцүүд, M-SEW 6-ийн попет чиглэлийн хавхлагын хэсэг
M-SEW 6 нь үндсэндээ орон сууц (1), ороомог (2), хатуужуулсан хавхлагын систем (3) болон хаалтын элемент болох бөмбөг (4) зэргээс бүрдэнэ.
Үндсэн зарчим:
Эхний байрлалд бөмбөлөг (4) нь пүршээр (9) суудал дээр дарагдсан ба солиноид (2) -ээр солигдсон байрлалд байрладаг. Соленоид (2) хүч нь хөшүүрэг (6) ба бөмбөгөөр (7) хоёр талдаа битүүмжлэгдсэн идэвхжүүлэгчийн зүү (8) дээр ажилладаг. Хоёр лацдан холболтын элементийн хоорондох камер нь P порттой холбогдсон байна. Үүний үр дүнд хавхлагын систем (3) нь даралтыг идэвхжүүлэх хүчний (соленоид эсвэл буцах пүрш) тэнцвэржүүлдэг. Тиймээс хавхлагуудыг 63 МПа даралт хүртэл ашиглаж болно.
M-2SEW6N төрлийн зүсэлт
M-3SEW6U төрлийн зүсэлт
