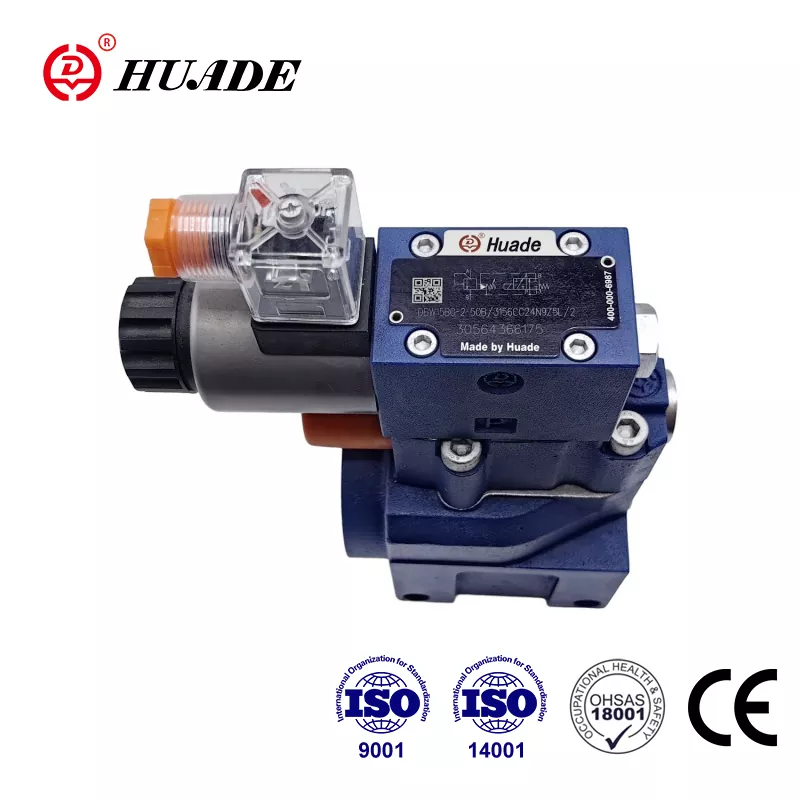

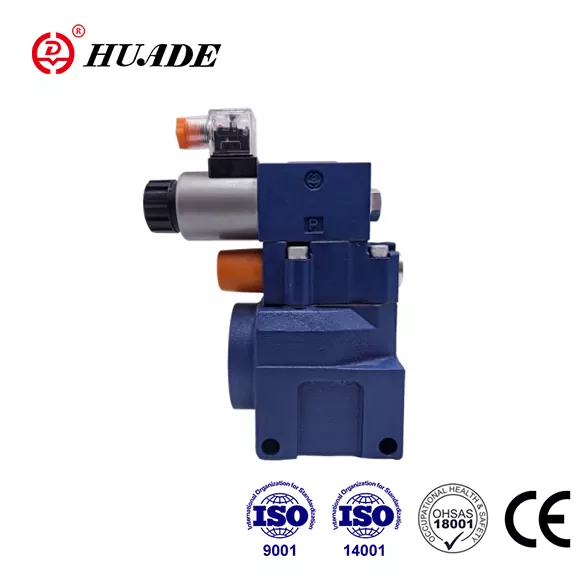

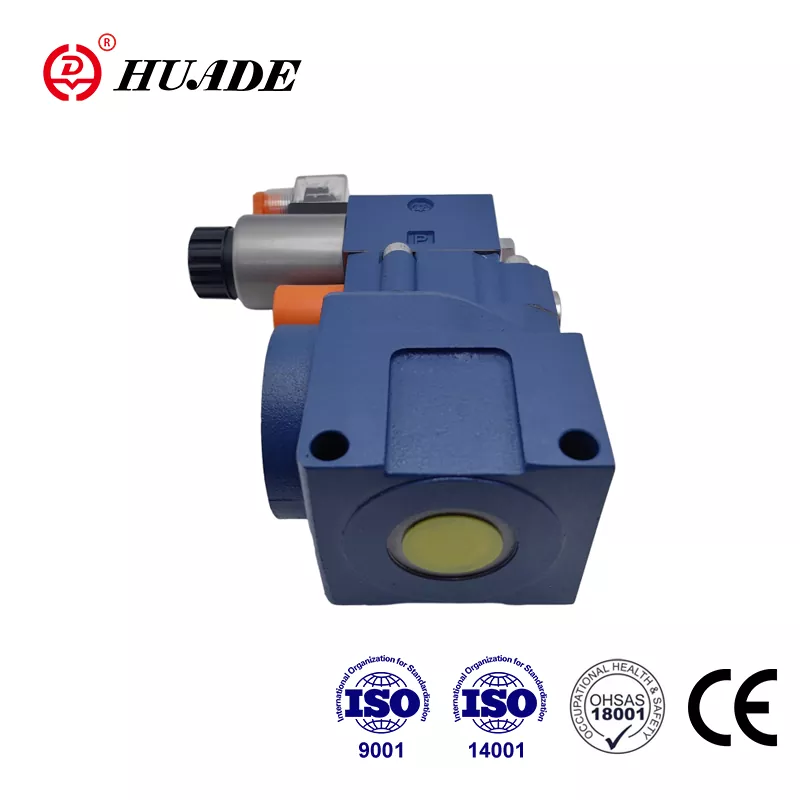

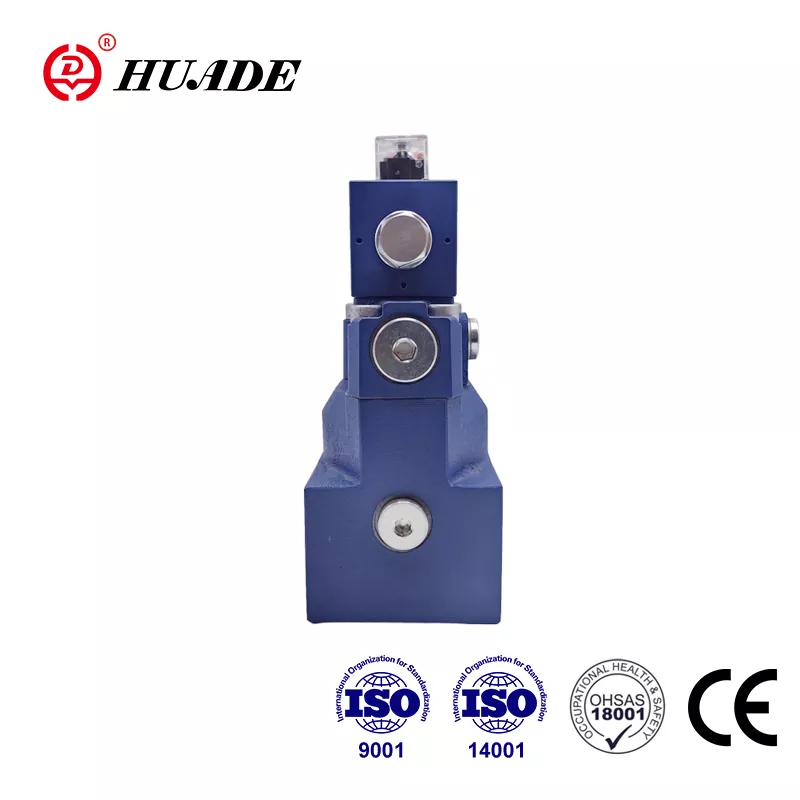

Huade® даралт бууруулах хавхлага DBW 10 нь бусад ижил төрлийн бүтээгдэхүүнтэй харьцуулахад илүү бат бөх байдаг. Учир нь Huade Hydraulic Rexroth компанитай хоёр удаа урт хугацааны хамтын ажиллагаатай байсан. DBW 10 төрөл нь Rexroth-ийн санал болгож буй ижил цуврал хавхлагуудыг сольж болно. Гидравлик бүтээгдэхүүнээр хангахын тулд үйлдвэр нь дэлхийн өнцөг булан бүрээс 750 дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмжийг нэвтрүүлсэн. Үйлдвэр нь бүтээгдэхүүний практикт илүү их анхаарал хандуулж, хэрэглэгчдэд боломжийн үнэтэй гидравлик хавхлагаар хангах үүрэг хүлээдэг. Үйлдвэрийн бүх салбар ISO9001, ISO14001, OH SAS18001 стандартыг давсан. Huade® брэнд Хятадад өндөр нэр хүндтэй. Найдвартай чанар, тогтвортой гүйцэтгэлийн ачаар Huade® даралтын хавхлагууд нь инженерийн болон барилгын машин механизм, цэргийн үйлдвэрлэл болон бусад салбарт өргөн хэрэглэгддэг.
|
Генерал |
|||||||
|
Суурилуулалт |
сонголттой |
||||||
|
Жин |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Дэд хавтан |
ДБ (кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Кг) |
1.2 (DBW төрөл 1.2Кг нэмнэ |
||||||
|
DBC10 эсвэл 30 (кг) |
1.5 (DBWC10 эсвэл 30 нь 1.2кг нэмнэ) |
||||||
|
Урсгалтай |
ДБ..Г. (кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Чиглэлийн хавхлагуудын техникийн өгөгдөл |
WE6-г үзнэ үү.../... |
||||||
|
Гидравлик техникийн өгөгдөл |
|||||||
|
A.B портууд дахь ажлын хамгийн их даралт. X (МПа) |
35.0 хүртэл |
||||||
|
Хамгийн их арын даралт |
DB (МПа) |
31.5 хүртэл |
|||||
|
DBW.6A.(стандарт соленоид) (МПа) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(өндөр чадлын ороомог) (МПа) |
AC(DC) 16.0 |
||||||
|
Тохируулах даралт |
Хамгийн бага (МПа) |
урсгалаас хамааралтай (шинж чанар муруйг харна уу) |
|||||
|
Хамгийн их (МПа) |
Хамгийн ихдээ 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
Хамгийн их урсгал |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Дэд хавтан суурилуулах (л/мин) |
250 |
- |
500 |
- |
650 |
||
|
Урсгалтай холболтууд (л/мин) |
250 |
500 |
500 |
500 |
650 |
||
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
||||||
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
||||||
|
Зуурамтгай байдлын хүрээ (мм ²/с) |
10-аас 800 хүртэл |
||||||
|
Бохирдлын зэрэг |
NAS 1638 анги 9. |
||||||
Онцлогууд:
▶ Дэд хавтан суурилуулах
▶ DIN 24 340, E,ISO 6264 болон CETOP - RP 121H хэлбэрт шилжүүлэх загвар
▶ Хоолойн холболт
▶ Холболт оруулах
▶ Гурван тохируулагч элемент:
. Эргэдэг бариул
. Hex. хамгаалалтын малгайтай толгойн шураг
. Масштабтай түгжигдэх эргэдэг бариул
▶ Суурилуулсан чиглүүлэгч хавхлагаар дамжуулан ороомог төхөөрөмжөөр буулгах
Хэрэглээ:
Даралт бууруулах хавхлагууд DBW 10 нь хяналтын даралтыг хязгаарлах, соленоид ажиллуулж буулгахад ашиглагддаг.
Генерал
DBW даралтын хавхлагууд нь туршилтын удирдлагатай даралт бууруулах хавхлагууд юм.
Даралт бууруулах хавхлагууд (DB) нь голчлон гол дамрын угсралт (3) бүхий үндсэн хавхлага (1) ба даралт тохируулагч элемент бүхий туршилтын хавхлага (2) зэргээс бүрдэнэ.
Даралт бууруулах хавхлагын төрөл DB
А порт дахь даралт нь үндсэн дамар (3) дээр ажилладаг. Үүний зэрэгцээ (4) ба (5) нүхээр тоноглогдсон хяналтын шугам (6) ба (7) дамжуулан үндсэн дамар (3) болон бөмбөлөгт (8) хавар ачаалагдсан тал дээр даралтыг хийнэ. ) нисгэгчийн хяналтын хавхлага (2). Хэрэв А порт дахь даралт хавар (9) дээр тогтоосон хавхлагаас хэтэрсэн бол бөмбөг (8) пүрш (9) эсрэг нээгдэнэ.
Үүний дохио нь А портоос хяналтын шугам (10) ба (6)-аар дамжин дотооддоо ирдэг. Үндсэн дамрын (3) пүрштэй талын даралтат шингэн нь хяналтын шугам (7), амны нүх (11) -ээр дамжин урсаж байна. ) ба бөмбөгийг (8) пүршний камерт (12) оруулна. DB...50B/...төрлийн хувьд хяналтын шугамаар (13) сав руу, эсвэл DB..50/..Y..төрлийн хувьд хяналтын шугамаар (14) дотооддоо урсдаг. Гол дамар (3) дээр даралтын уналт (4) ба (5) нүхний улмаас А портоос В порт руу холбогдсон холболт нээлттэй байна. Одоо даралтын шингэн нь тогтоосон ажлын даралтыг хадгалахын зэрэгцээ А портоос В порт руу урсдаг.
Даралт бууруулах хавхлагыг "X" (15) портоор буулгаж эсвэл өөр даралт (даралтын хоёр дахь шат) руу шилжүүлж болно.
Даралт бууруулах хавхлагын төрөл DBW
Энэ хавхлагын үүрэг нь үндсэндээ DB төрлийн хавхлагатай адил юм
Гол дамар (3) дээр буулгах нь суурилуулсан чиглүүлэгч хавхлагыг (16) ажиллуулснаар хийгддэг.
DBW-ийн бүтэц...50B
DBW-ийн тэмдэг...50B
1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.
2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаар орох хаалган дээр агаар шүүгч суурилуулсан байх ёстой.
3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.
4. Хавхлагын бэхэлгээний эрэг нь өндөр эрчимтэй байх ёстой (анги 10.9). Загвар номонд жагсаасан параметрийн дагуу тэдгээрийг сонгоод ашиглана уу.
5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал шаардлагатай гадаргуугийн тэгш бус байдал 0.8 байна.
6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
