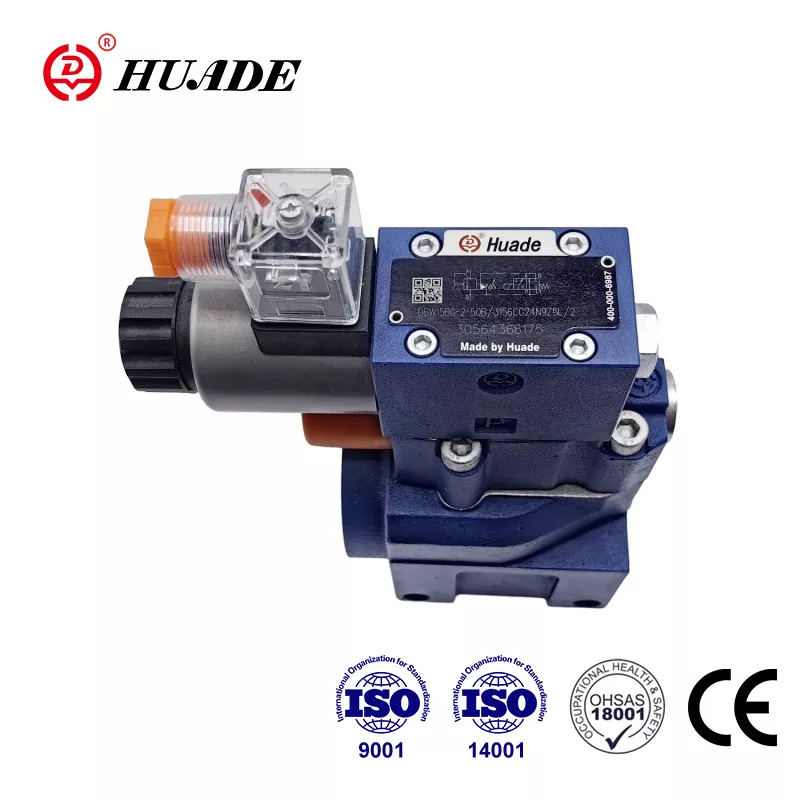

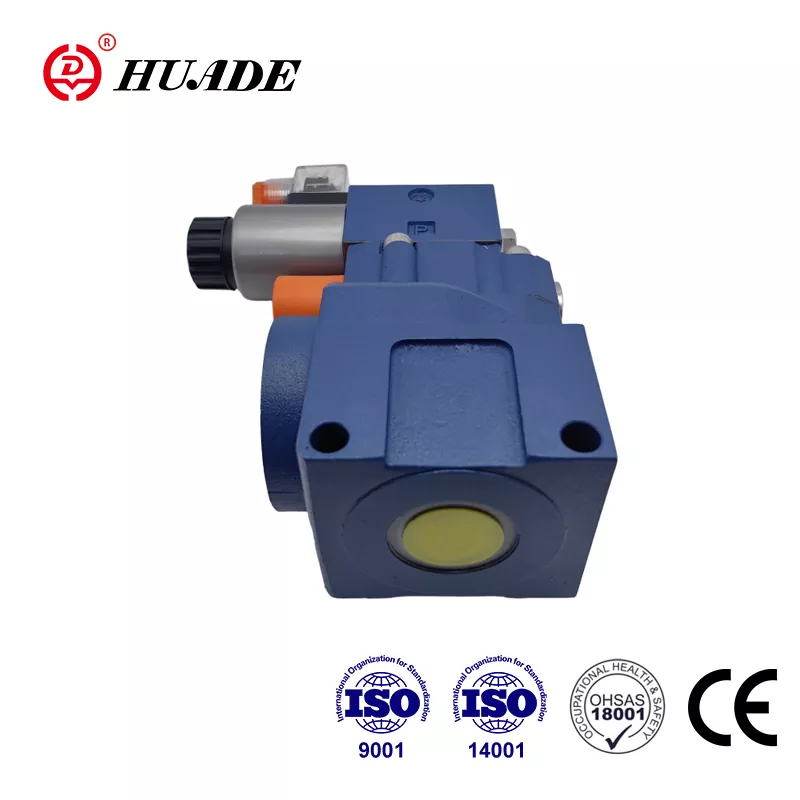

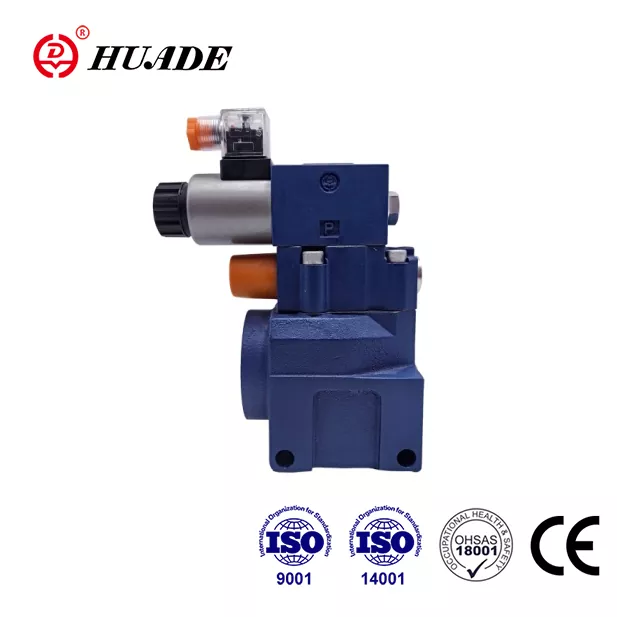

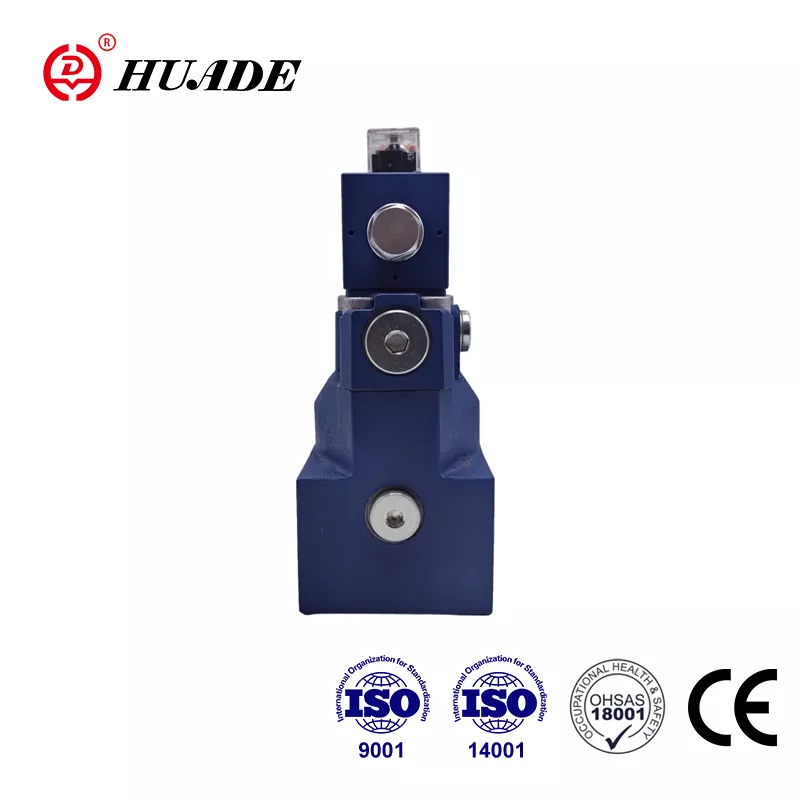

Huade Hydraulic нь ихэвчлэн гидравлик хавхлагуудыг нэгдүгээр зэрэглэлийн брэндүүдтэй ижил чанартай боловч илүү хямд үнээр хангадаг. Даралт бууруулах хавхлага DBW 20 нь гүйцэтгэл, параметрийн хувьд Rexroth-тэй таарч болно. Учир нь Huade Hydraulic компани нь Рексроттой хоёр удаа удаан хугацаанд хамтран ажилласны үр дүнд Рексротын хамгийн сүүлийн үеийн технологийг нэвтрүүлсэн. Хуаде Гидравлик нь гидравлик дамжуулалт, хяналтын салбарт ихээхэн хүч чадалтай үйлдвэрлэгчийн хувьд даралтын хавхлагуудын практикт илүү их анхаарал хандуулдаг бөгөөд зах зээлд таалагддаг. Аж ахуйн нэгжийн бүх салбар ISO9001, ISO14001, OH SAS18001 стандартыг давсан. Huade® нь бүтээгдэхүүний найдвартай чанар, тогтвортой гүйцэтгэлийн ачаар Хятадын алдартай үндэсний брэнд юм.
|
Генерал |
|||||||
|
Суурилуулалт |
сонголттой |
||||||
|
Жин |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Дэд хавтан |
ДБ (кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Кг) |
1.2 (DBW төрөл 1.2Кг нэмнэ |
||||||
|
DBC10 эсвэл 30 (кг) |
1.5 (DBWC10 эсвэл 30 нь 1.2кг нэмнэ) |
||||||
|
Урсгалтай |
ДБ..Г. (кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Чиглэлийн хавхлагуудын техникийн өгөгдөл |
WE6-г үзнэ үү.../... |
||||||
|
Гидравлик техникийн өгөгдөл |
|||||||
|
A.B портууд дахь ажлын хамгийн их даралт. X (МПа) |
35.0 хүртэл |
||||||
|
Хамгийн их арын даралт |
DB (МПа) |
31.5 хүртэл |
|||||
|
DBW.6A.(стандарт соленоид) (МПа) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(өндөр чадлын ороомог) (МПа) |
AC(DC) 16.0 |
||||||
|
Тохируулах даралт |
Хамгийн бага (МПа) |
урсгалаас хамааралтай (шинж чанар муруйг харна уу) |
|||||
|
Хамгийн их (МПа) |
Хамгийн ихдээ 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
Хамгийн их урсгал |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Дэд хавтан суурилуулах (л/мин) |
250 |
- |
500 |
- |
650 |
||
|
Урсгалтай холболтууд (л/мин) |
250 |
500 |
500 |
500 |
650 |
||
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
||||||
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
||||||
|
Зуурамтгай байдлын хүрээ (мм ²/с) |
10-аас 800 хүртэл |
||||||
|
Бохирдлын зэрэг |
NAS 1638 анги 9. |
||||||
Онцлогууд:
▶ Дэд хавтан суурилуулах
▶ DIN 24 340, E,ISO 6264 болон CETOP - RP 121H хэлбэрт шилжүүлэх загвар
▶ Хоолойн холболт
▶ Холболт оруулах
▶ Гурван тохируулагч элемент:
. Эргэдэг бариул
. Hex. хамгаалалтын малгайтай толгойн шураг
. Масштабтай түгжигдэх эргэдэг бариул
▶ Суурилуулсан чиглүүлэгч хавхлагаар дамжуулан ороомог төхөөрөмжөөр буулгах
Хэрэглээ:
DBW 20 даралт бууруулах хавхлагын гол үүрэг нь хяналтын даралтыг буулгахыг хязгаарлаж, соленоид идэвхжүүлэх явдал юм.
Генерал
Нисгэгчээр ажилладаг даралт бууруулах хавхлагууд DBW нь голчлон гол дамар угсралт (3) бүхий үндсэн хавхлага (1) ба даралт тохируулагч элемент бүхий нисгэгчтэй хавхлаг (2) зэргээс бүрдэнэ.
Даралт бууруулах хавхлагын төрөл DB
А порт дахь даралт нь үндсэн дамар (3) дээр ажилладаг. Үүний зэрэгцээ (4) ба (5) нүхээр суурилуулсан хяналтын шугам (6) ба (7) дамжуулан үндсэн дамрын пүрштэй тал (3) болон бөмбөг (8) дээр даралтыг хийнэ. ) нисгэгч хяналтын хавхлага (2). Хэрэв А порт дахь даралт хавар (9) дээр тогтоосон хавхлагаас хэтэрсэн бол бөмбөг (8) пүрш (9) эсрэг нээгдэнэ.
Үүний дохио нь А портоос хяналтын шугам (10) ба (6)-аар дамжин дотооддоо ирдэг. Үндсэн дамрын (3) пүрштэй талын даралтат шингэн нь одоо хяналтын шугам (7), нүхний цооногоор (11) урсаж байна. ) ба бөмбөгийг (8) пүршний камерт (12) оруулна. Гол дамар (3) дээр даралтын уналт (4) ба (5) нүхний улмаас А портоос В порт руу холбогдсон холболт нээлттэй байна. Одоо даралтын шингэн нь тогтоосон ажлын даралтыг хадгалахын зэрэгцээ А портоос В порт руу урсдаг.
Даралт бууруулах хавхлагыг "X" (15) портоор буулгаж эсвэл өөр даралт (даралтын хоёр дахь шат) руу шилжүүлж болно.
Даралт бууруулах хавхлагын төрөл DBW
Энэ хавхлагын үүрэг нь үндсэндээ DB төрлийн хавхлагатай адил юм
Гол дамар (3) дээр буулгах нь суурилуулсан чиглүүлэгч хавхлагыг (16) ажиллуулснаар хийгддэг.
DBW-ийн бүтэц...50B
DBW-ийн тэмдэг...50B
1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.
2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаар орох хаалган дээр агаар шүүгч суурилуулсан байх ёстой.
3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.
4. Хавхлагын бэхэлгээний эрэг нь өндөр эрчимтэй байх ёстой (анги 10.9). Загвар номонд жагсаасан параметрийн дагуу тэдгээрийг сонгоод ашиглана уу.
5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал шаардлагатай гадаргуугийн тэгш бус байдал 0.8 байна.
6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
