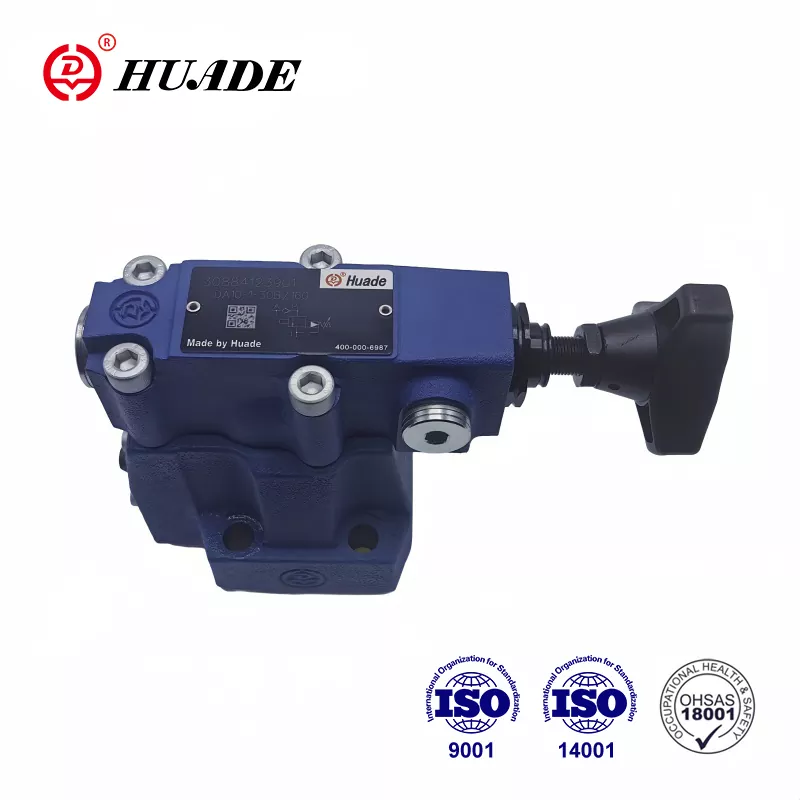

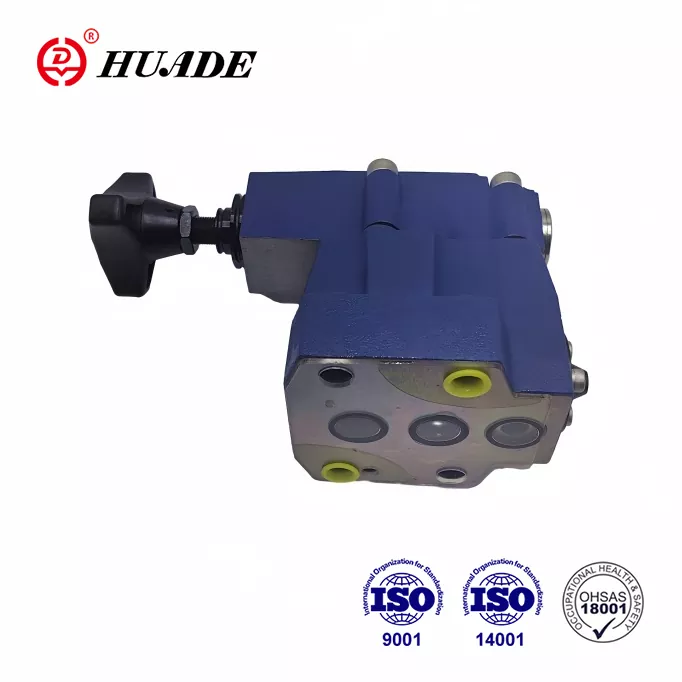

Даралт унтраах хавхлага DA

Хятадын гидравликийн салбарт тэргүүлэгч брэнд болох Huade® гидравлик даралтат хавхлагууд нь илүү хямд үнээр нэгдүгээр зэрэглэлийн брэндүүдтэй харьцуулахуйц чанараараа зах зээлд таалагддаг. Huade® даралт бууруулах хавхлага DA нь хоёр урт хугацааны хамтын ажиллагааны үр дүнд Rexroth-ийн санал болгож буй цуврал бүтээгдэхүүнийг орлуулах боломжтой. Аж ахуйн нэгжийн бүх салбарууд ISO9001, ISO14001, OH SAS18001 зэрэг үндэсний гурван үндсэн системийн гэрчилгээг авсан. Huade Hydraulic нь дэлхийн өнцөг булан бүрээс 750 гаруй дэвшилтэт тоног төхөөрөмжийг нэвтрүүлсэн. Энэ нь мөн даралтын хавхлага бүрийн дээд зэргийн гүйцэтгэлийг баталгаажуулах сайн хяналтын системтэй.

Даралтын унтраах хавхлагын бүтээгдэхүүний параметр DA

Бүтээгдэхүүний онцлог ба даралтын хаалтын хавхлагын хэрэглээ DA

Онцлогууд:

▶ Хавтан дээр суурилуулах:

▶ 4 тохируулгын элемент:

● Эргэдэг бариул

● Дотоод зургаан өнцөгт, хамгаалалтын малгайтай ханцуй

● Масштабтай түгжигдэх эргэдэг бариул

● Хуваарьтай эргэдэг бариул

▶ 3 даралтын үнэлгээ

▶ Суурилуулсан чиглүүлэгч хавхлагаар дамжуулан ороомог ажиллуулж буулгах

Даралт хаах хавхлагын функц, хэсэг ба тэмдэг DA

DA төрлийн даралтын хяналтын хавхлагууд нь туршилтын удирдлагатай даралтын хаалтын хавхлагууд юм. Эдгээр нь аккумляторын ачааллын даралтад хүрмэгц шахуургын урсгалыг даралтгүй эргэлт рүү шилжүүлэхэд ашиглагддаг. Хавхлагын цаашдын хэрэглээ нь өндөр ба нам даралтын шахуургатай системд хамаарна. Энэ тохиолдолд тогтоосон өндөр даралтанд хүрмэгц нам даралтын насосыг даралтгүй тойруулалт руу шилжүүлнэ.

Даралт хаах хавхлагууд DA нь үндсэндээ гол дамар угсралт бүхий гол хавхлага, даралт тохируулагч элемент бүхий нисгэгч хавхлага, шалгах хавхлагаас бүрдэнэ. 10 хэмжээтэй хавхлагуудад шалгах хавхлагыг үндсэн хавхлагт суурилуулсан. Хавхлагын хэмжээ 25 ба 32-д шалгах хавхлага нь үндсэн хавхлагын доор суурилуулсан тусдаа хавтан дээр суурилагдсан.

DA төрлийн даралтын хаалтын хавхлага

Насосны урсгалыг P-ээс A эсвэл P-ээс T руу шилжүүлэх.

Шахуурга нь урсгалыг шалгах хавхлагаар (1) гидравлик системд (P-ээс A) хүргэдэг. А порт дахь даралт нь нисгэгчийн удирдлагын дамар (4) дээрх нисгэгч шугам (3)-аар дамждаг. Үүний зэрэгцээ P порт дахь даралт нь нүх (5) ба (7) дамждаг гол дамар (6) болон нисгэгч хавхлага (2) дахь хавчуур (8) руу дамждаг. Гидравлик систем дэх тогтоосон хязгаарын даралтад хүрмэгц попет (8) хавар (9) эсрэг өргөгдөнө. Даралтын шингэн одоо нүх (5) ба (7) дамжин пүршний камер (11) руу урсдаг. -аас

Энд шингэнийг DA...30B/... төрлийн хавхлагын хяналтын шугамаар эсвэл гадна талаас нь DA.30B/..Y төрлийн хавхлагын шугамаар дамжуулан сав руу буцаана... Нүх (5) ба нүхний улмаас. (7), үндсэн дамар (6) дээр даралтын уналт одоо байна. Гол дамар(6) одоо суудлаасаа сугалж, P-ээс T хүртэлх холболтыг нээнэ. Шалгах хавхлага(1) нь одоо А-аас P хүртэлх холболтыг тохируулна. Поппе (8) одоо нисгэгчээр дамжуулан системийн даралтаар нээлттэй байна. дамар (4).

Насосны урсгалыг P-ээс Tor P-ээс А руу шилжүүлэх.

Туршилтын дамрын талбай (4) нь попетийн (8) үр дүнтэй талбайгаас 17%-иар их байна. Нисгэгч дамар (4) дээрх үр дүнтэй хүч нь попет (8) дээрх үр дүнтэй хүчнээс 17%-иар их байна. Шилжүүлэгчийн даралтын зөрүүтэй тохирох хавхлагын таслах даралттай харьцуулахад идэвхжүүлэгчийн даралт буурах үед хавар (9) попетыг (8) суудал дээрээ түлхдэг. Дараа нь гол дамар(6)-ийн пүрштэй талд даралт үүсдэг. Пүрш(10)-тай хамт энэ нь үндсэн дамарыг(6) хааж, P-ээс T хүртэлх холболтыг тусгаарлана. Насосны урсгал дахин нэг удаа дамждаг. шалгах хавхлагыг (1) гидравлик системд (P-ээс A) оруулна.

DA10...30B-ийн бүтэц

DA...30B-ийн тэмдэг
