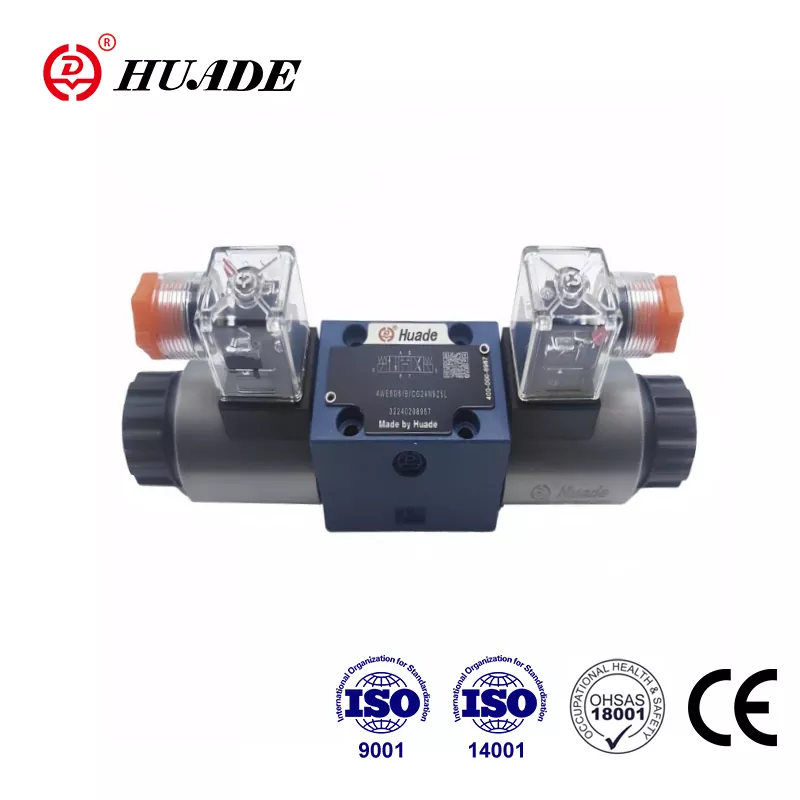

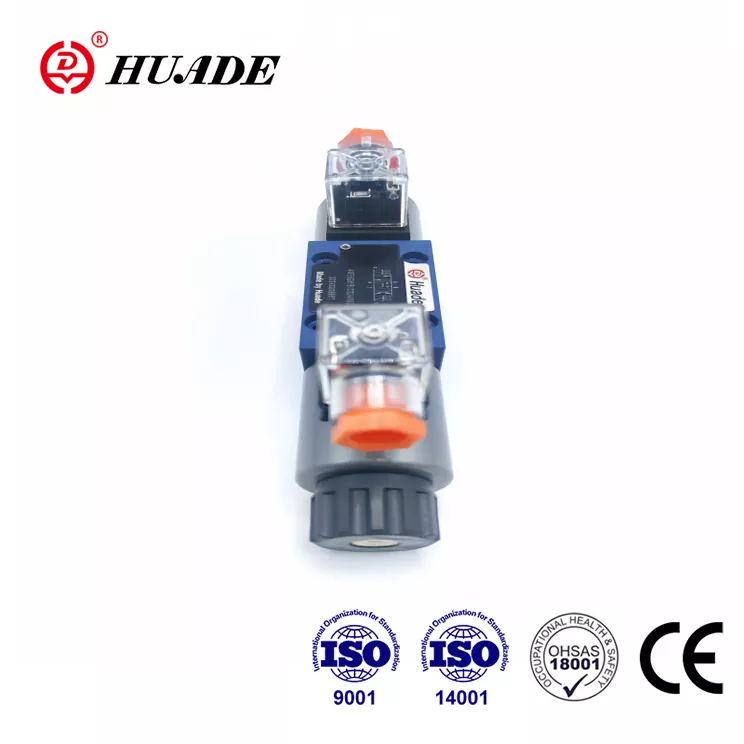

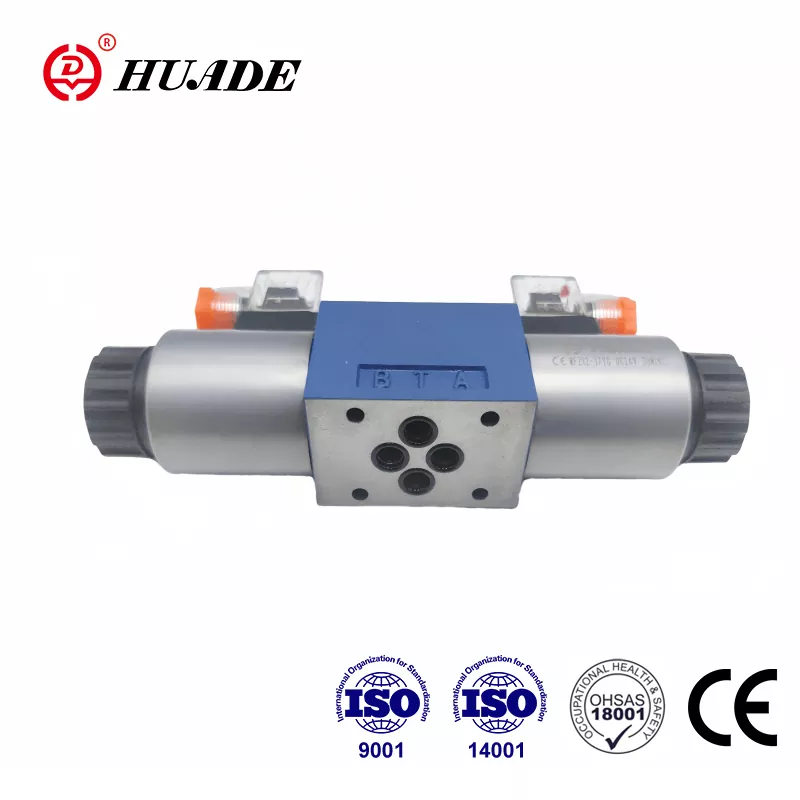

Хюа гидравлик '4вт нь RexROT LIVELLALL хавхлагыг 4WEW6 цувралаар сольж болох ижил үйлдвэрлэлийн стандартыг ашигладаг. Huade-ийн 4WE6 цуврал нь Solenoid-ийн үйл ажиллагаатай, 4 чиглэлтэй, 3-optal / байрлалын хяналтын хавхлагыг REXROCH-тэй тэнцэх цувралаар солих явдал юм. Ижил төстэй агуулга, гүйцэтгэлийн параметрүүд, чиглүүлэгч хавхлага 4We6 нь 20-30% зардлын хэмнэлтийг санал болгож буй гидрейлик системд нэгтгэсэн гидравын системд нэгтгэсэн гидрик системд офуляр системүүдэд зориулагдаагүй гидравын системүүдийг одоо ашиглаж байна.
| Гидравлик | |||
| Max.-ийн хамгийн их даралтын портууд A, B, P (MPA) | 35.0 хүртэл | ||
| Порт t (㎫) | 21 (-); 16 (~) | ||
| Тэмдэглэгээ A ба B, POR порт T-ийг ашиглах нь зөвшөөрөгдсөн даралтаас давсан тохиолдолд ус зайлуулах порт болгон ашиглах ёстой. | |||
| Макс. Өргөн (L / MIN) | 80 (-); 60 (~) | ||
| Даралтын шингэн | Эрдэс тос эсвэл фосфатын экер | ||
| Буурамч байдлын хүрээ (MM2 / S) | 2.8 ~ 500 | ||
| Даралтын шингэний температурын хүрээ (℃) | -30 ~ + 80 | ||
| Бохирдлын зэрэг | Гидравлик шингэний хамгийн их зөвшөөрөгдөх хэмжигдэхүүнийг NAS 1638 ангийнхтай бохирдуулж байна. Тиймээс бид β10 of-ийн хамгийн бага хадгалах түвшинтэй шүүлтүүрийг санал болгож байна | ||
| Эр зөвшөөрөх | |||
| Хүчгүйсийн төрөл | Дьс | AC 50/60 цаг | |
| Боломжит хүчдэл (v) | 12, 24, 42, 60, 60, 96 | 42, 110, 120, 120, 230 | |
| 110, 180, 205, 205, 220 | 50/60 цаг | ||
| Цахилгаан хэрэглээ (W) | 30 | ||
| ХӨДӨЛГӨӨНИЙ ХУГАЦАА (VA) | - | 50 | |
| Унтраалга асаах (VA) | - | 220 | |
| Хураамж | Үргэлжилсэн | ||
| IS0 6403 руу шилжих | Дээр (MS) | 25-45-45 | 10-20 |
| OFF (MS) | 10-аас 25 | 15-40 | |
| Дин-ийг хамгаалах | Ip 65 | ||
| Давталт шилжих давтамж (мөчлөг / цаг) | 15000 хүртэл | 7200 хүртэл | |
▶Төрөр:Solenoid-actuated, spool хэлбэрийн чиглүүлэгч хавхлага
▶Албан тушаал / портууд:4-арга, 3 байрлал
▶Даралтын үнэлгээ:315 баар хүртэл
▶Урсгал дүрэмшил: 80 L / мин хүртэл
▶Хүчиог сонголтууд:24V DC / 110V AC / 220V AC
▶Порт хэмжээ:Ng6
▶Битүүмжлэлийн материал:Nbr / fkm
Давуу талууд ба дахин rexrot
✔Хуандын чиглүүлэгч хавхлагууд 4WE6-ийг холбосон хэмжээст хэмжээсээр, эсвэл цахилгаан холбогчтой тохирох цувралаар санал болгож болно.
✔ Худагын чиглэлийн хавхлагууд 4WE6-ыг нутагшуулсан бөгөөд орон нутгийн үйлдвэрлэлийн хувьд илүү зардал багатай.
✔ huad ✔ Ахад нь QC-ийн шалгалтын системийг даван туулах, даралт тогтвортой баялгийг туршиж, осол тогтооход, мөн тосонд орно.
Ердийн програмууд
Huade-ийн Dieation-ийн удирдлагын VAVES 4WEO6 нь хөдөлгөөнт гидравлик, үйлдвэрлэлийн машин механизм, сэргээн засварлах эрчим хүчний системд маш их ашиглагддаг.

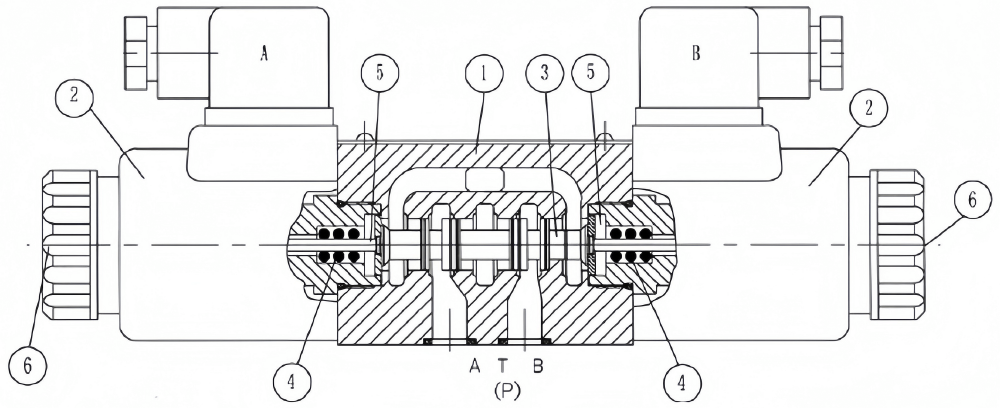

4WE6 61B-ийн бүтэц диаграм

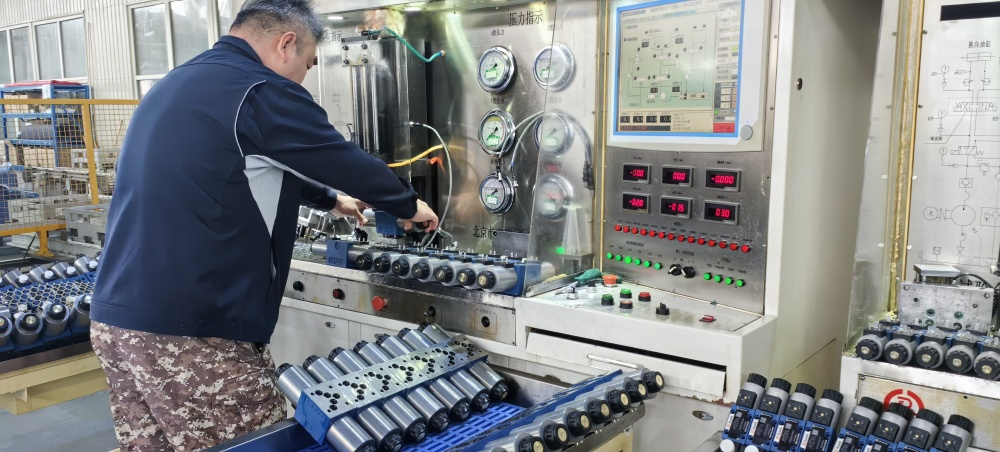

Стресс тест хийх

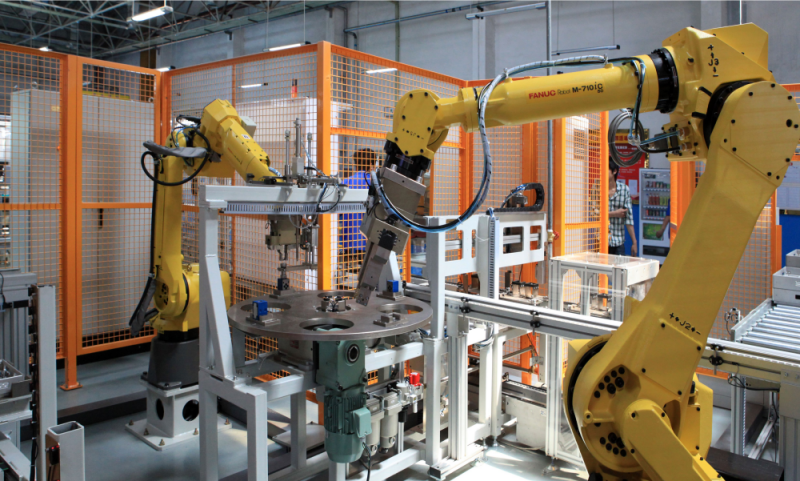

Автомат манипулятор
