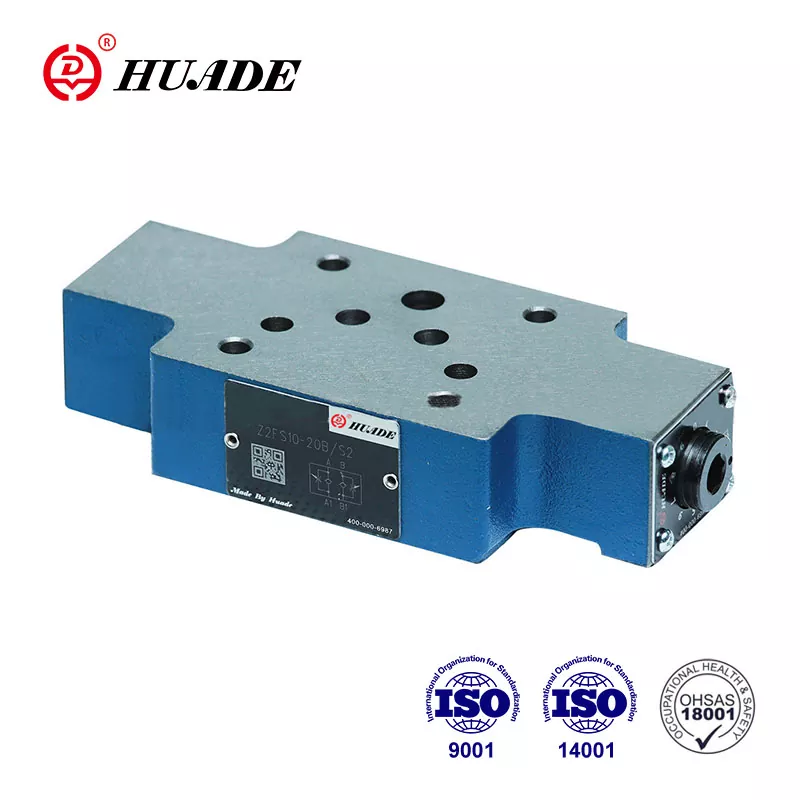

Давхар тохируулагч/шалгах хавхлага Z2FS 10...-30B/... сэндвич хавтангийн загварт байна. Энэ урсгалын хавхлага нь тоолуурыг оруулах эсвэл тоолуурыг хянахад ашиглагддаг. Энэ нь Rexroth-тэй урт хугацааны хамтын ажиллагааны үр дүнд Рексротын санал болгож буй Z2FS 10-5-3X цувралыг орлуулах боломжтой. Z2FS 10-5 тохируулагч хавхлагын бүтээгдэхүүний сав баглаа боодол нь хуванцар ус нэвтэрдэггүй сав баглаа боодол, стандарт хайрцаг, фанер сав баглаа боодол гэх мэтийг өөрчилж болно.
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10-аас 800 хүртэл |
|
Бохирдлын зэрэг |
NAS 1638 стандартын дагуу гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ |
|
Ажлын хамгийн их даралт (МПа) |
31.5 хүртэл |
|
Хамгийн их урсгал (л/мин) |
160 хүртэл |
|
Жин (кг) |
ойролцоогоор 3.1 |
Онцлогууд:
▶ Сэндвич хавтан хавхлаг
▶ A, ISO 4401 ба CETOP - RP 121 H стандартаас DIN 24 340 стандартад шилжүүлэх загвар
▶ 2 үйлчилгээний портын үндсэн буюу туршилтын шингэний урсгалыг хязгаарлахад зориулагдсан
▶ 3 тохируулагч элемент
. Масштабтай түгжигдэх эргэдэг бариул
. Дотоод зургаан өнцөгт ба масштабтай булны
. Хуваарьтай эргэдэг бариул
▶ Тоолуурыг оруулах эсвэл хасахыг хянах зориулалттай
Хэрэглээ:
Давхар тохируулагчийг шалгах хавхлага Z2FS 10-5 нь нэг буюу хоёр үйлчилгээний портын үндсэн буюу нисгэгчийн урсгалыг хязгаарлахад хэрэглэгддэг. Хоёр тэгш хэмтэй зохион байгуулалттай тохируулагч/шалгах хавхлага нь урсгалыг нэг чиглэлд хязгаарлаж, эсрэг чиглэлд чөлөөтэй урсгалыг зөвшөөрдөг.
Тоолуурын хяналтын шингэн нь хавхлагын суудал (2) ба тохируулагч дамар (3.1) хүртэл хийгдсэн тохируулагч цэгээр (1) дамжуулан А1 портоос А2 порт руу дамждаг. Тохируулагч дамар (3.1) нь голоор (4) тэнхлэгийн дагуу тохируулагддаг тул тохируулагч цэгийг (1) тохируулах боломжтой. Үүний зэрэгцээ А1 порт дахь шингэн нь нүхээр (5) дамрын тал руу (6) хүрдэг. Пүршний хүчнээс гадна байгаа даралт нь тохируулагч дамарыг (3.1) тохируулагч байрлалдаа барина. Үйлчилгээний B2 портоос буцаж урсах урсгал нь тохируулагч дамарыг (3.2) пүршний (7) эсрэг хөдөлгөж, хавхлагыг шалгах хавхлагын үүрэг гүйцэтгэдэг. мөн чөлөөт урсгалыг зөвшөөрөх. Хавхлагыг суурилуулсан аргаас хамааран тохируулагч эффектийг тоолуурыг оруулах эсвэл тоолуур гаргах удирдлага болгон зохион байгуулж болно.
Гол шингэний урсгалыг хязгаарлах
Хөдөлгүүрийн хурдыг (үндсэн шингэний урсгал) өөрчлөхийн тулд чиглүүлэгч хавхлага ба дэд хавтангийн хооронд давхар тохируулагч/шалгах хавхлагыг суурилуулсан.
Нислэгийн шингэний урсгалыг хязгаарлах
Нисгэгчээр удирддаг чиглэлийн хяналтын хавхлагуудад давхар/тохируулагч шалгах хавхлагыг нисгэгч багалзуурыг тохируулагч (нисгэгч шингэний урсгал) болгон суурилуулсан. Энэ нь үндсэн хавхлага болон нисгэгч хавхлагын хооронд суурилагдсан.
Давхар тохируулагч/шалгах хавхлагын бүтэц, төрөл Z 2 FS 10-5- 30B
Z 2 FS 10 - 30B-ийн тэмдэг
