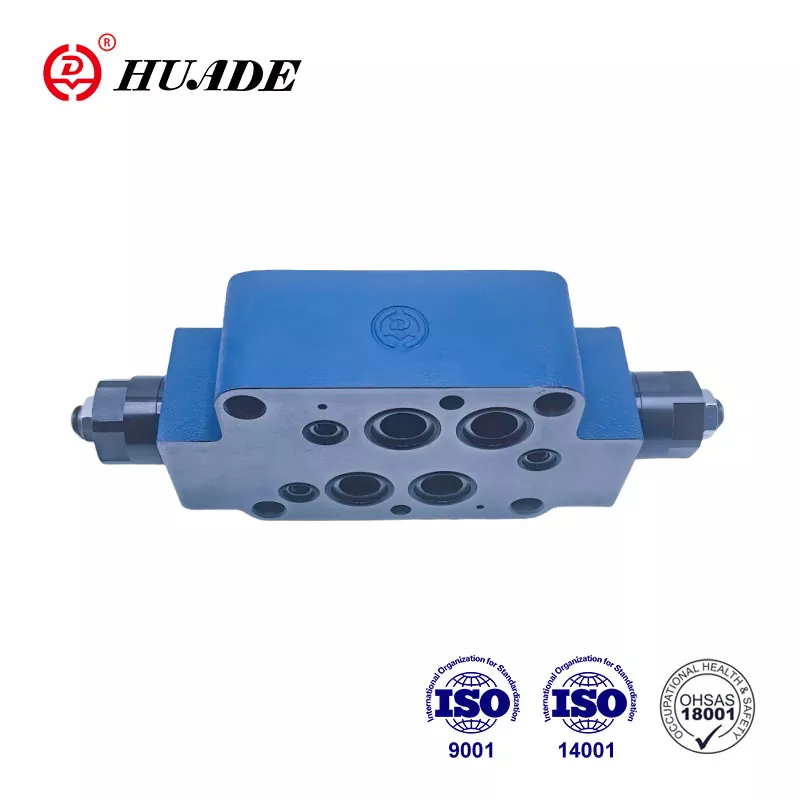

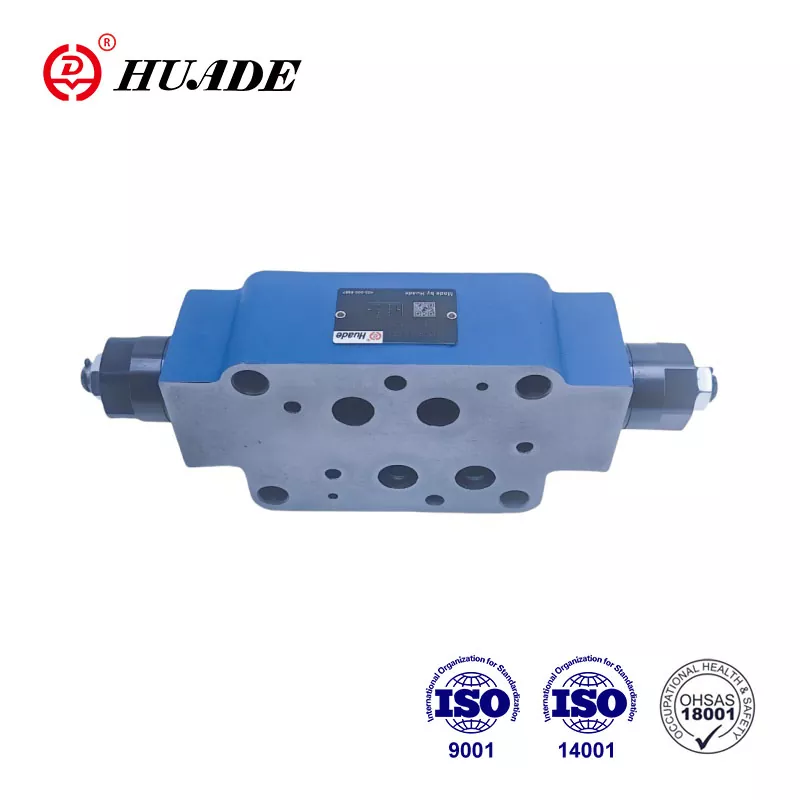

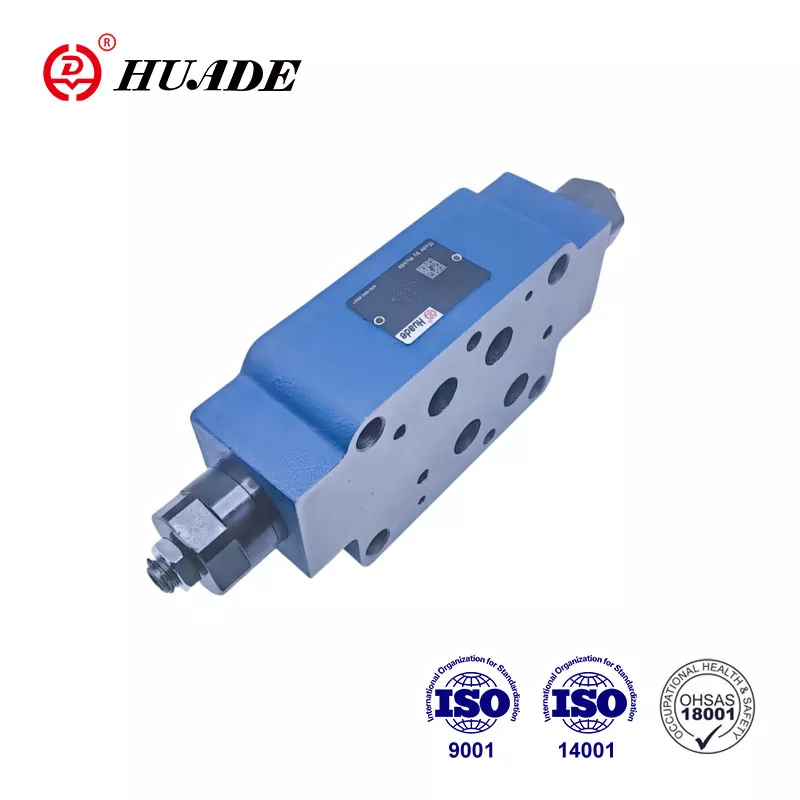

Сэндвичний хавтангийн зураг төслийн хавхлага Z 2 FS 16 нь давхар тохируулагч / шалгах хавхлагууд юм. Энэ хавхлагын функц нь оролт эсвэл гаднах урсгалыг хянах явдал юм. Huade® Z 2 FS 16 нь REXROT® Z2FS-ийг сольж болно. Үйлдвэр нь бүтээгдэхүүний чанарыг хатуу хянах, бүх тохируулагчийн чек, бүх тохируулагч хавхлагууд олон улсын стандартад нийцдэг.
|
Техникийн өгөгдөл (эдгээр параметрүүдээс гадуур програмуудад зөвлөгөө аваарай, бидэнд зөвлөгөө аваарай!) |
|||
|
Хэмжээ |
6 |
16 |
22 |
|
Хамгийн их урсгал (L / MIN) |
80 |
250 |
350 |
|
Хамгийн их ажлын даралт (MPA) |
31.5 |
35 |
|
|
Даралтын шингэн |
Эрдэс тос (NBR лацын хувьд), эсвэл фосфатын хувьд |
||
|
Буурамч байдлын хүрээ (MM ² / S) |
10-800 |
||
|
Шингэн температурын хүрээ (℃) |
-30-аас + 80 |
||
Онцлог:
▶ Сандвич хавтангийн загвар
▶ Хээ халт буулгах. A, ISO 4401 ба CETOP - RP 121 цаг
▶ Хоёр үйлчилгээний порт бүхий үндсэн эсвэл нисгэгчийн урсгалыг хязгаарлах
▶ Метр төхөөрөмж эсвэл метрийн удирдлага.
Хэрэг програм:
Тохируулагч шалгах хавхлагууд Z 2 FS 16-ыг нэг эсвэл хоёр үйлчилгээний боомтоор хязгаарлахад ашигладаг.
Хавхлага нь Z 2 FS 16-р хэлбэр нь сэндвичний хавтангийн дизайны давхар тохируулагч / хяналтгүй хавхлагууд юм. Хоёр тэгш хэмтэй тохируулсан тохируулагч / шалгах хавхлаг нь урсгалыг хязгаарладаг (тохируулах дамарыг) нэг чиглэлд (тохируулж болохуйц роулаар) урсгалын урсгалыг нэг чиглэлд чиглүүлж, бусад чиглэлд үнэгүй буцах замаар урсдаг.
Гол урсгалын хязгаарлалт
Давхар тохируулагч / Шалгах хавхлага нь чиглүүлэгч хавхлагын хооронд чиглүүлэгчийн хооронд тохирч байна.
Туршилтын урсгалын хязгаарлалт
Туршилтын хувьд чиглүүлэгч хавхлагыг чиглүүлсэн тохиолдолд давхар тохируулагч / хяналтын хавхлагыг нисгэгчийн амьсгалын тохируулга болгон ашиглаж болно. Энэ тохиолдолд энэ нь үндсэн хавхлаг ба нисгэгч хавхлагын хооронд суурилуулсан болно.
Давхар тохируулагч / шалгах хавхлагын бүтэц z 2 FS 16 3xb хэлбэртэй
Гидравлик системийн зарчим
