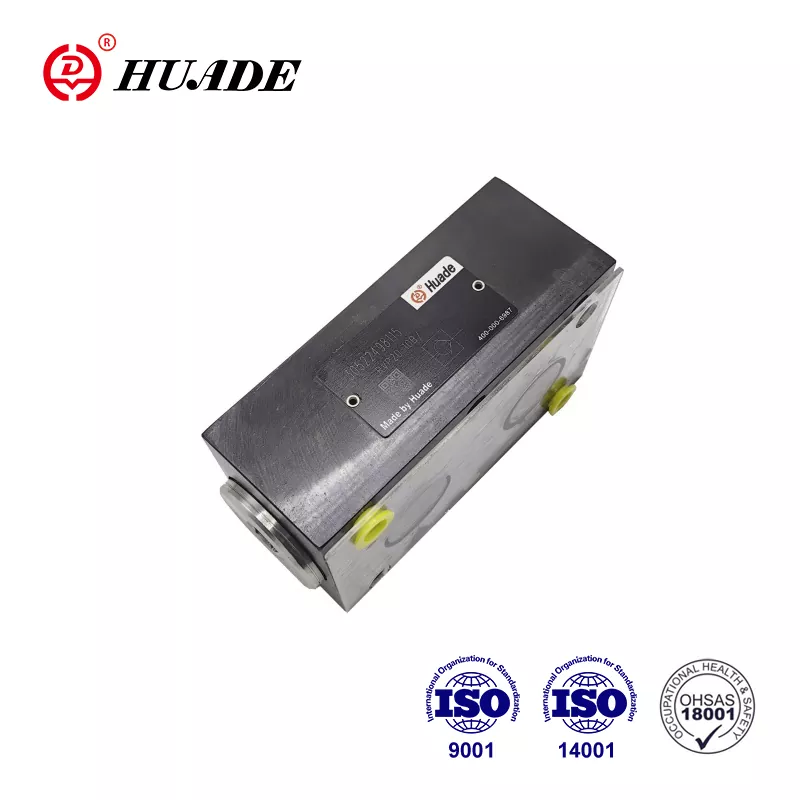

1995 онд Rexroth-тэй хоёр дахь удаагаа хамтран ажиллаж байгаа Huade-ийн өндөр хүчин чадалтай шалгах хавхлага RVP 20 нь Rexroth-ийн санал болгож буй ижил төрлийн хавхлагыг бүрэн орлуулж чадна. Үнэ нь илүү боломжийн. Бүх Huade® шалгах хавхлага RVP 20 нь нэг жилийн баталгаатай. Үйлдвэр нь ISO9001, ISO14001, ISO45001 стандартыг давсан. Huade® шалгах хавхлагыг инженерийн болон барилгын машин механизм, металлурги, машин хэрэгсэл гэх мэт салбарт өргөнөөр ашигладаг. Энэ бол Хятадын хуучин брэнд юм.
|
Техникийн өгөгдөл |
|||||||||
|
Хэмжээ |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ашиглалтын даралт, макс (МПа) |
31.5 |
||||||||
|
Нээлтийн даралт (МПа) |
0.05 |
||||||||
|
Даралтын урсгал |
эрдэс тос эсвэл фосфатын эфир |
||||||||
|
Даралтын шингэний температурын хүрээ（℃） |
-30～+80 |
||||||||
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8~500 |
||||||||
|
Тохируулах байрлал |
сонголттой |
||||||||
Онцлогууд:
▶ Дэд хавтангийн холболт
▶ Нэг чиглэлд гоожихгүй хаагдах
Хэрэглээ:
Шалгах хавхлага RVP 20 нь шахуургын гаралтын хэсэгт буцаж даралтат хавхлага болон тойрч гарах хавхлага болгон ашигладаг.
RVP 20 төрлийн шалгах хавхлага нь нэг чиглэлд урсах урсгалыг хааж, эсрэг чиглэлд чөлөөтэй урсахыг зөвшөөрөх үүрэгтэй. Бүтцийн диаграмм нь дараах байдалтай байна. Энэ нь үндсэндээ орон сууц (1), хавчаар (2) шахах пүрш (3), пүршний суудал (4) зэргээс бүрдэнэ. Гаднах диаметрээр нь чиглүүлж буй попетийн (2) цохилт нь механик зогсолтоор хязгаарлагддаг. Суурилуулсан шахалтын пүрш (3) нь хаалтын хөдөлгөөнийг дэмждэг. Цаашилбал, шахах пүрш (3) нь хавхлагаар дамжин урсах урсгал байхгүй байсан ч попетыг (2) хаалттай байрлалд байлгадаг.
Тэмдэг
Бүтцийн диаграм
①Байр ②Попет ③Хавар ④Хавар суудал
1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.
2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаарын орох хэсэгт агаар шүүгч суурилуулсан байх ёстой.
3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.
4. Хавхлагын бэхэлгээний эрэг нь өндөр эрчимтэй байх ёстой (анги 10.9). Загвар номонд жагсаасан параметрийн дагуу тэдгээрийг сонгож ашиглана уу.
5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал 0.8 байх шаардлагатай.
6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
