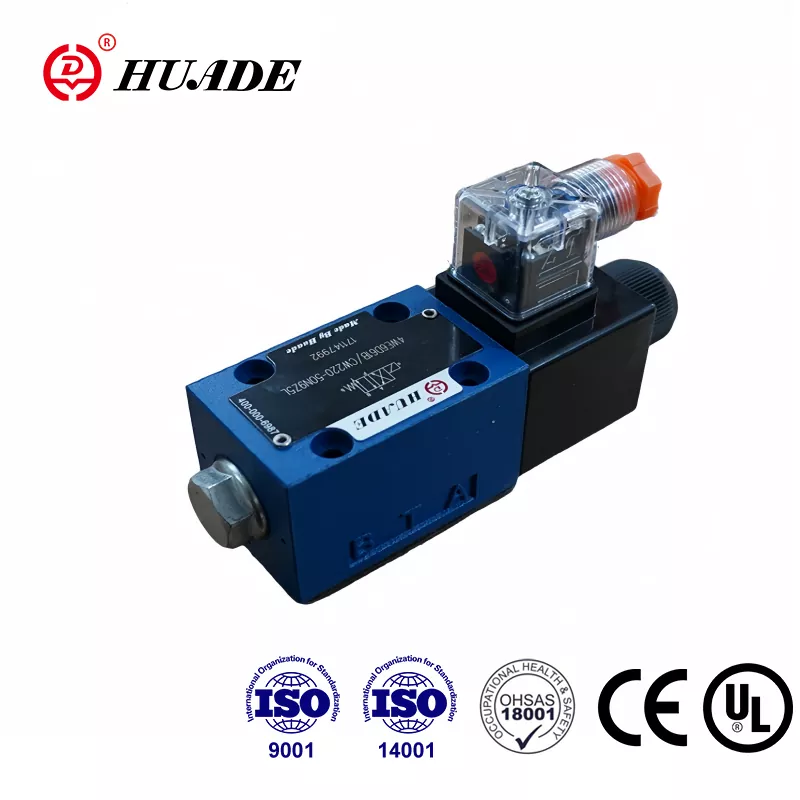

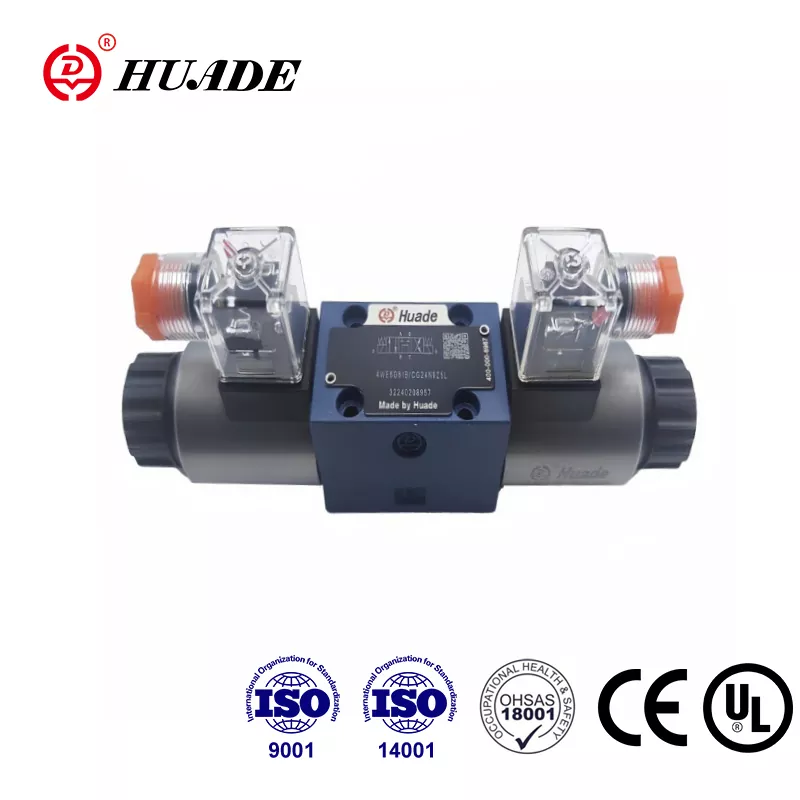

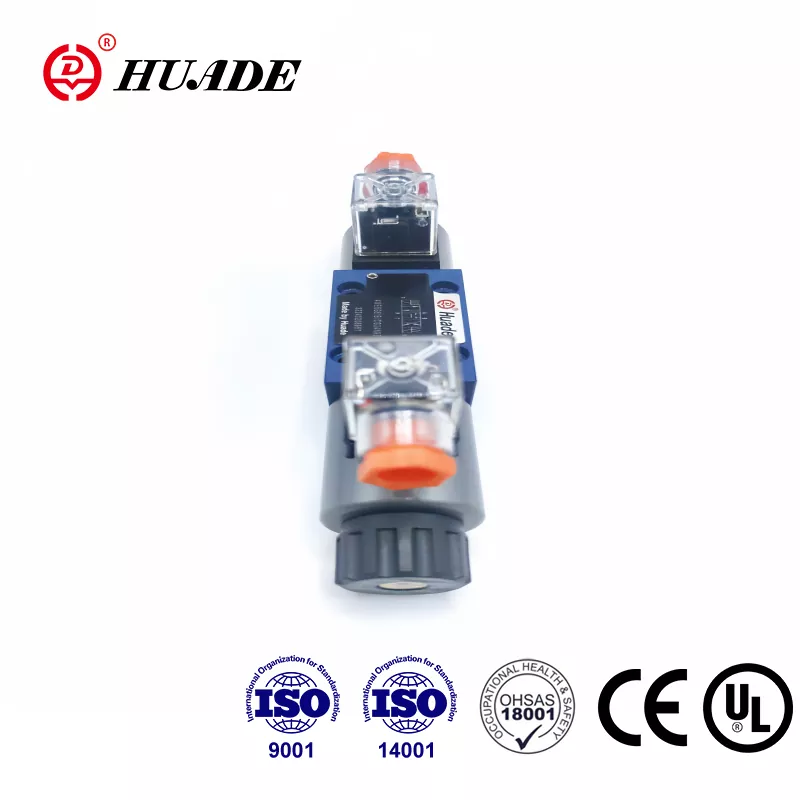

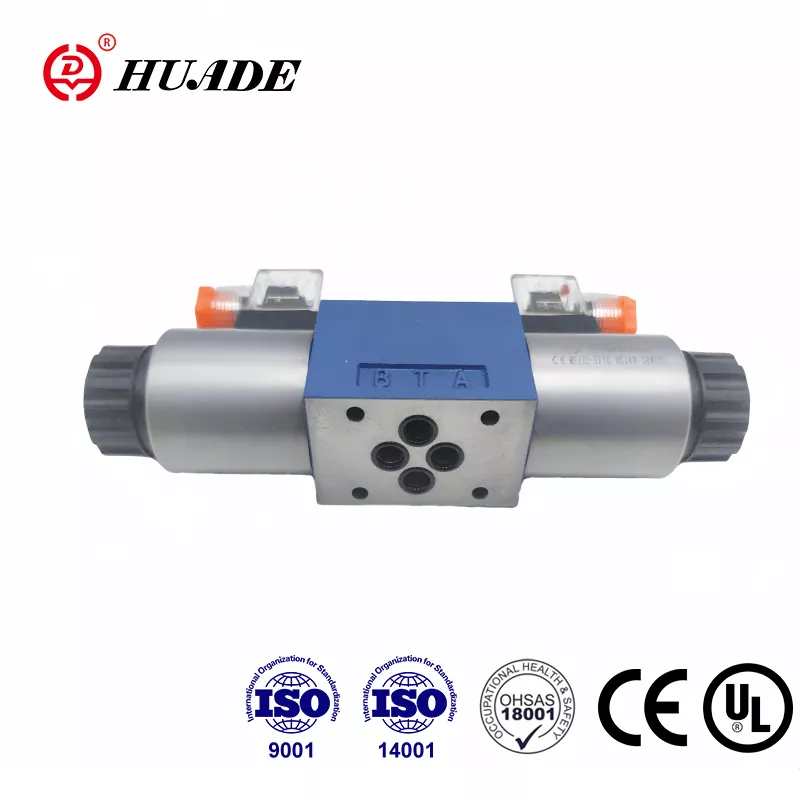

1979 онд Хятад, Германы засгийн газар хоорондын стратегийн түншлэлийн хүрээнд байгуулагдсан Huade нь Хятадын гидравлик үйлдвэрлэлийн шилдэг брэнд юм. Huade® 4WE 6 E төрлийн чиглэлтэй дамар хавхлага нь Rexroth-ийн санал болгож буй ижил загвараас хямд хувилбар юм. Huade нь чиглэлийн хавхлаг бүрийг дээд зэргийн гүйцэтгэлтэй байлгахын тулд чанарт ихээхэн анхаарал хандуулдаг. Соленоид чиглэлийн хавхлагын цуврал нь CE гэрчилгээг давсан. Энэ төрлийн чиглэлийн хавхлага сайн зарагддаг. Хавхлагуудыг хуурамчаар үйлдэхээс хамгаалах шошго бүхий стандарт хайрцагт савлана. Тус үйлдвэр нь чанарын удирдлага, байгаль орчны менежмент, хөдөлмөрийн эрүүл ахуй, аюулгүй байдлын менежмент гэсэн гурван үндсэн системийн гэрчилгээг авсан. Huade® гидравлик хавхлагууд нь инженерийн болон барилгын машин механизм, металлурги, машин хэрэгсэл, байгаль орчныг хамгаалах, усан онгоцны үйлдвэрлэл, сансар судлал, төмөр зам, газрын тос, нефть химийн, цэргийн үйлдвэрлэл болон бусад салбарт өргөн хэрэглэгддэг.
|
Гидравлик |
|||
|
Хамгийн их ажиллах даралт A,B,P портууд (㎫) |
35.0 хүртэл |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A ба B тэмдэгтэй бол T портыг ус зайлуулах порт болгон ашиглах ёстой |
|||
|
Хамгийн их урсгал (л/мин) |
80(-);60(～) |
||
|
Даралтын шингэн |
Ашигт малтмалын тос эсвэл фосфатын эфир |
||
|
Зуурамтгай байдлын хүрээ (мм2/с) |
2.8~500 |
||
|
Даралтын шингэний температурын хүрээ （℃） |
-30～+80 |
||
|
Бохирдлын зэрэг |
NAS 1638 анги9 дагуу гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ. |
||
|
Цахилгаан |
|||
|
Хүчдэлийн төрөл |
DC |
AC 50/60 Гц |
|
|
Боломжтой хүчдэл (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Эрчим хүчний хэрэглээ (W) |
30 |
||
|
Хүчин чадал (VA) |
- |
50 |
|
|
Асаах тэжээл (VA) |
- |
220 |
|
|
Үүрэг |
тасралтгүй |
||
|
IS0 6403 руу шилжих цаг |
АСААЛТТАЙ (мс) |
25-аас 45 хүртэл |
10-аас 20 хүртэл |
|
Унтраах (мс) |
10-аас 25 хүртэл |
15-аас 40 хүртэл |
|
|
DIN-ийн хамгаалалт |
IP 65 |
||
|
Солих давтамж (цикл/цаг) |
15000 хүртэл |
7200 хүртэл |
|
|
Цахилгааны холболттой бол хамгаалалтын дамжуулагч (PE) |
|||
Онцлогууд:
▶ Шууд соленоид хөтлөгчтэй чиглүүлэгч дамар хавхлагын өндөр үзүүлэлттэй хувилбар
▶ Зөөврийн ороомогтой нойтон зүү тогтмол эсвэл хувьсах гүйдлийн ороомог
▶ Соленоидын ороомгийг 90° эргүүлэх боломжтой
▶ Ороомог солихдоо даралт үл нэвтрэх камерыг онгойлгох шаардлагагүй
▶ Цахилгааны холболтыг бие даасан болон төвийн холболтоор хийнэ
▶ Гараар дарах, сонголттой
▶ Din 24 340 маягтын A, ISO 4401 ба CETOP - RP 121H-д шилжүүлэх загвар
Хэрэглээ:
4WE 6 E нь соленоидоор ажилладаг чиглэлтэй дамар хавхлага юм. Энэ нь шингэний эхлэл, зогсолт, чиглэлийг хянадаг.
Үндсэндээ чиглүүлэх хяналтын хавхлагууд нь орон сууц (1), нэг эсвэл хоёр соленоид (2), хяналтын дамар (3), нэг буюу хоёр буцах булаг (4) зэргээс бүрдэнэ. Хүчдэлгүй үед хяналтын дамар (3) нь буцах пүршээр (4) (импульсийн дамараас бусад) төвийг сахисан буюу анхны байрлалд барина. . Соленоидын (2) хүч нь удирдлагын дамар (3) дээр байрлах бүлүүрээр (5) үйлчилж, үүнийг төвийг сахисан байрлалаас шаардлагатай төгсгөлийн байрлал руу түлхэж өгдөг. Энэ нь P-ээс А, В-ээс T эсвэл P руу чөлөөтэй урсах боломжийг олгоно. Б руу, А-аас Т.
Соленоидыг (2) хүчдэлгүй болгох үед хяналтын дамар (3) буцах пүршний (4) тусламжтайгаар төвийг сахисан байрлалд буцаана.
Нэмэлт гар дарагч (6) нь ороомогт хүчдэл өгөхгүйгээр хяналтын дамарыг (3) хөдөлгөх боломжийг олгодог.
WE 6 61B цувралын бүтцийн диаграмм
