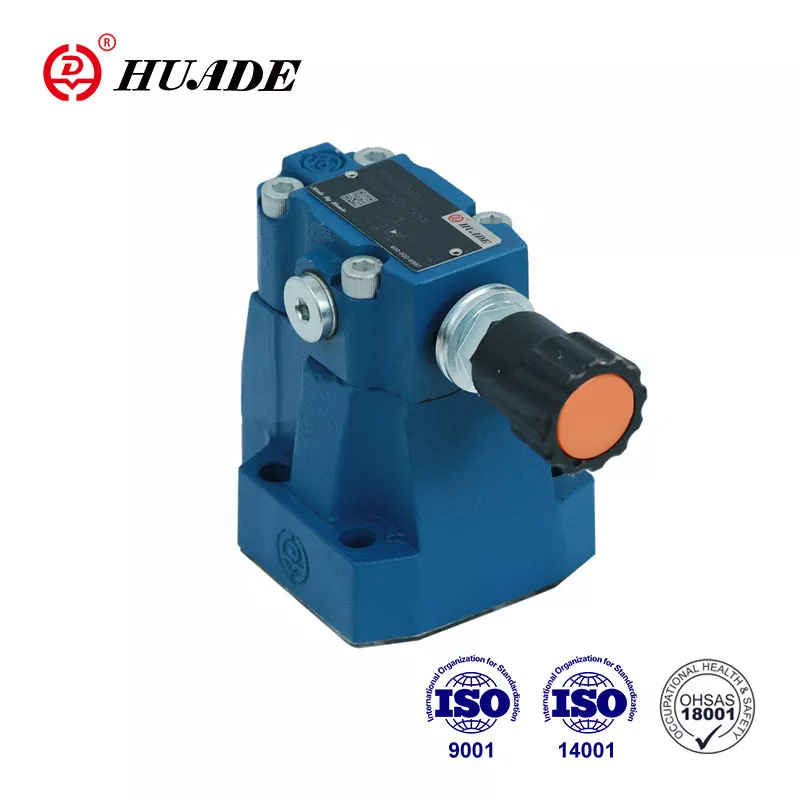

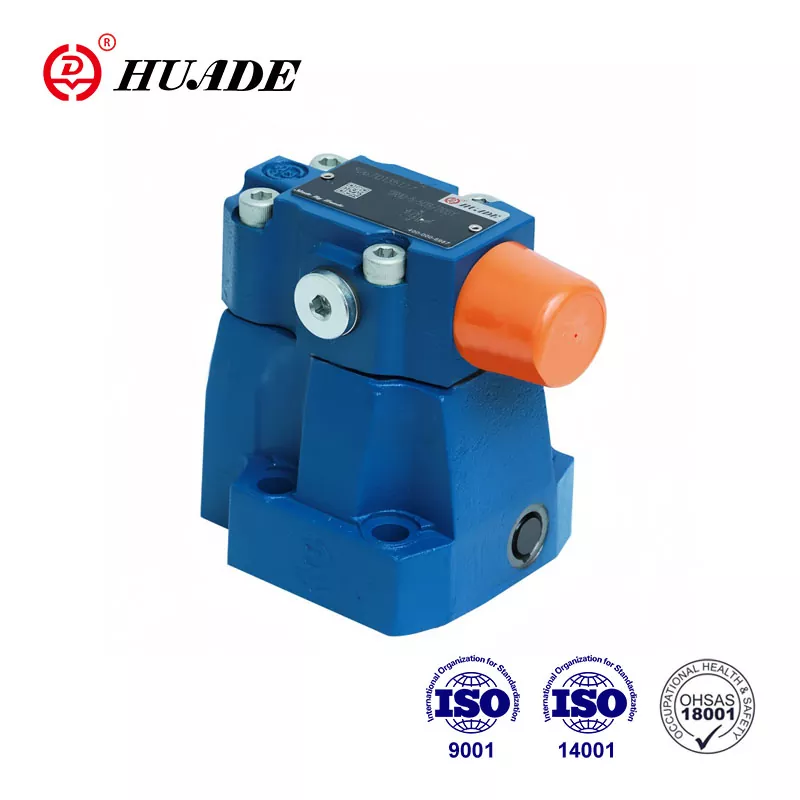

Даралтыг хянахын тулд DR 20 төрлийн даралт бууруулах хавхлагыг ашигладаг. Rexroth-ийн дэвшилтэт технологи, дэлхийн өнцөг булан бүрээс хамгийн дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмжийг нэвтрүүлснээр Huade® даралт бууруулах хавхлагууд нь сайн чанар, хямд үнэ юм. Huade бол Хятадын үндэсний алдартай брэнд бөгөөд түүний бүтээгдэхүүн нь инженерийн машин, усны нөөц, машин хэрэгсэл, газрын тос, нефтийн химийн бүтээгдэхүүн гэх мэт олон салбарт өргөн хэрэглэгддэг.
|
Оролтын даралт, порт B (МПа) |
31.5 хүртэл |
|||
|
Гаралтын даралт, порт А (МПа) |
5.0, 10.0, 20.0, 31.5 хүртэл |
|||
|
Буцах даралт, порт Y (МПа) |
31.5 хүртэл |
|||
|
Хамгийн их урсгал (Дэд хавтан суурилуулах) (л/мин) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Макс. урсгал (Усгалтай холболтууд) (Л/мин) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл |
|||
|
Шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|||
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10-аас 800 хүртэл |
|||
|
Хүндэтгэсэн бохирдол |
-ийн зөвшөөрөгдөх дээд хэмжээ |
|||
|
Онцлог муруй (v=41мм2/с ба t=50℃ хэмжсэн) |
||||
Онцлогууд:
▶ Дэд хавтан суурилуулах
▶ Урсгалтай холболтод зориулагдсан
▶ Олон талт суурилуулах зориулалттай
▶ 4 тохируулгын элемент:
. Эргэдэг бариул
. Зургаан өнцөгт, хамгаалалтын малгайтай ханцуй,
. Масштабтай түгжигдэх эргэдэг бариул
. Хуваарьтай эргэдэг бариул
▶ 4 даралтын тохируулгатай нэмэлт шалгах хавхлага (зөвхөн хавтан суурилуулах хавхлагт зориулагдсан)
Хэрэглээ:
Нисгэгчийн даралт бууруулах хавхлага DR 20 нь систем дэх даралтыг бууруулах зорилготой.
DR 20 төрлийн даралтын хавхлагууд нь туршилтын удирдлагатай даралт бууруулах хавхлагууд бөгөөд хоёрдогч хэлхээнээс удирддаг. Эдгээр нь үндсэндээ гол дамар оруулгатай (1) гол хавхлага (3) ба даралт тохируулагч элемент бүхий нисгэгч хавхлагаас (2) бүрдэнэ.
Амрах үед хавхлагууд нээлттэй, шингэн нь гол оролтоор (3) В портоос А порт руу чөлөөтэй дамждаг.
А порт дахь даралт нь гол дамарны доод талд үйлчилдэг. Үүний зэрэгцээ гол поршений (3) хавар ачаалагдсан талын нүх (4) болон портоор (5) дамжуулагч хавхлага (2) дахь бөмбөлөгт (6) даралт үүснэ. Энэ нь нүх (7), хяналтын шугам (8), шалгах хавхлага (9) болон нүх (10) -аар дамжин бөмбөг (6) дээр ажилладаг. Пүршний (11) тохируулгын дагуу бөмбөлөгний урд (6), порт (5) болон пүршний камерт (12) даралт ихсэж, удирдлагын поршений (13) хэсгийг
нээлттэй байрлал. А порт дахь даралт хавар (11) дээр тогтоосон утгаас хэтэрч, бөмбөгийг (6) онгойлгох хүртэл шингэн нь гол оролтоор (3) дамжуулан В портоос А порт руу чөлөөтэй урсаж болно.
поршений (13) хаалтын байрлал руу шилждэг.
А порт дахь даралт ба хавар (11) дээр тогтоосон даралтын хоорондох тэнцвэрт байдалд хүрэх үед хүссэн бууруулсан даралтад хүрнэ. Пүршний тасалгаанаас (14) сав руу тос зайлуулах туршилтыг хяналтын шугамаар (15) гаднаас гүйцэтгэдэг.
Нэмэлт шалгах хавхлагыг (16) суурилуулснаар А портоос В руу буцах урсгалыг чөлөөтэй болгож болно.
Даралт хэмжигч холболт (17) нь А порт дахь даралтын бууралтыг хянах боломжийг олгодог.
DR 20...50B төрлийн дэд хавтангийн угсралтын бүтэц
DR ...50B тэмдэг
