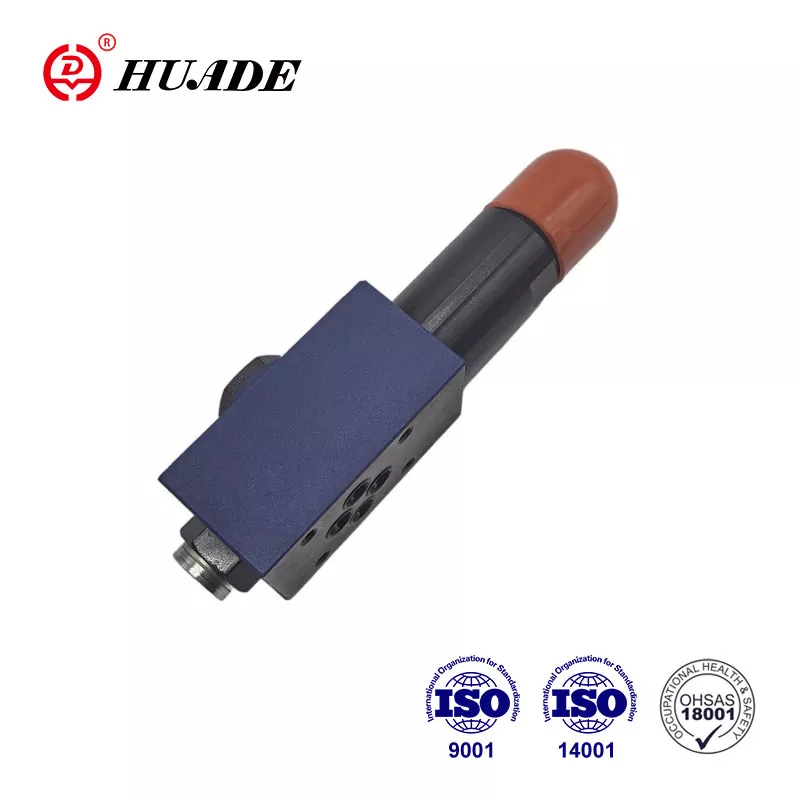

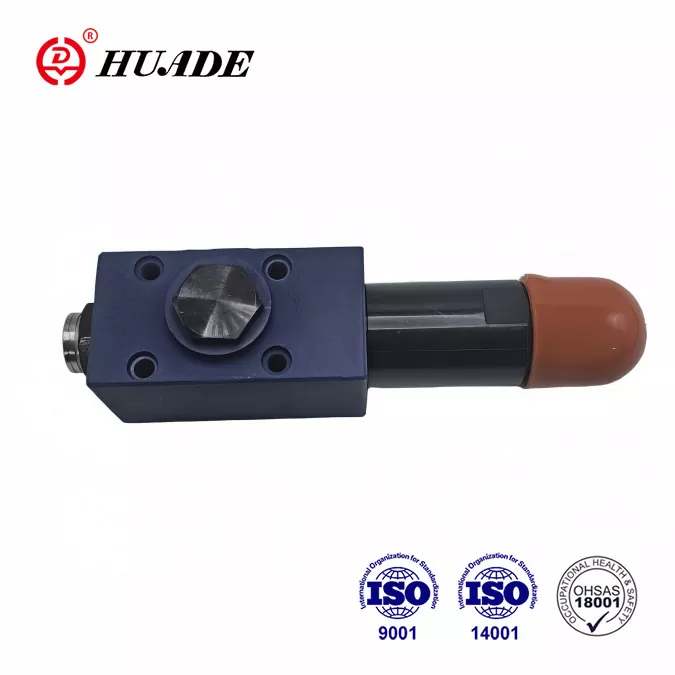

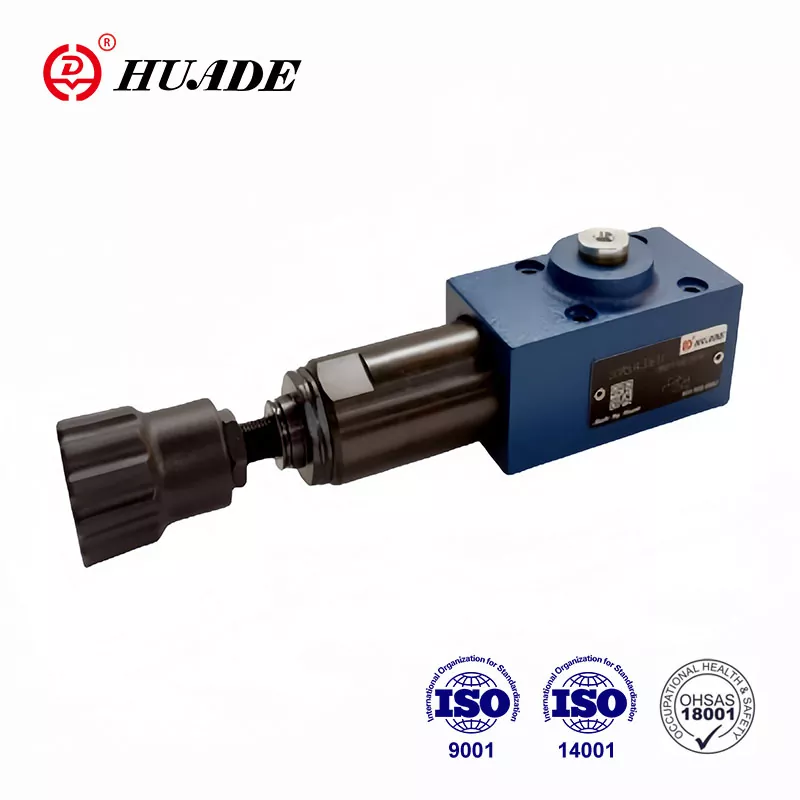

Даралт бууруулах хавхлага DR 6 DP-ийн гол үүрэг нь систем дэх даралтыг хянах явдал юм. Урт хугацааны хамтын ажиллагааны ачаар Huade®-ийн DR 6 DP цуврал нь ижил төрлийн Rexroth-ийг орлох боломжтой. Тус үйлдвэр нь үндэсний гол аж ахуйн нэгж бөгөөд Хятадад хэд хэдэн хүндэт гэрчилгээ, патент авсан. Huade Hydraulic нь бүтээгдэхүүнийхээ чанарыг баталгаажуулахын зэрэгцээ бүтээгдэхүүнийхээ практикт анхаарлаа хандуулдаг. Түүний даралт бууруулах хавхлагуудын үнэ харьцангуй хямд байдаг.
|
Хамгийн их ажлын даралт(Pport P) (МПа) |
31.5 хүртэл |
|
Макс. хоёрдогч даралт (Порт А) (МПа) |
2.5 хүртэл; 7.5 хүртэл; 15.0 хүртэл; 21.0 хүртэл; 31.5 хүртэл |
|
Хамгийн их буцах даралт( портууд T(Y)) (МПа) |
16 хүртэл |
|
Хамгийн их урсгал (л/мин) |
60 хүртэл |
|
Даралтын шингэн Ашигт малтмалын тос |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10 ~ 800 |
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Бохирдлын зэрэг (um) |
Шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ нь NAS 1638 9-р анги юм. |
|
Жин (кг) |
ойролцоогоор 1.2 |
Онцлогууд:
▶ Дэд хавтан суурилуулах
▶ 5 даралтын үнэлгээ
▶ 4 тохируулгын элемент:
. Эргэдэг бариул
. Зургаан өнцөгт ба хамгаалалтын малгайтай шураг
. Масштабтай түгжигдэх эргэдэг бариул
. Хуваарьтай эргэдэг бариул
▶ Шалгах хавхлага, нэмэлт
▶ DIN 24 340, хэлбэр D, ISO 5781 болон CETOP - RP 121H стандартад шилжүүлэх загвар
Хэрэглээ:
Системийн даралтыг бууруулахын тулд DR 6 DP төрлийн даралт бууруулах хавхлагыг ашигладаг.
DR 6 DP төрлийн хавхлага нь хоёрдогч талдаа даралт бууруулах функцтэй, 3 чиглэлтэй шууд ажилладаг даралт бууруулах хавхлага юм.
Хоёрдогч даралтыг даралтын тохируулагч элементээр (4) тогтооно. Амрах үед хавхлага нь ихэвчлэн нээлттэй байдаг ба даралтын шингэн нь P портоос А порт руу саадгүй урсаж болно. А порт дахь даралт нь нэгэн зэрэг шахалтын эсрэг талын дамар хэсэгт байрлах хяналтын шугамаар (6) байна. хавар(3). А порт дахь даралт нь шахалтын пүрш (3) дээр тогтоосон даралтын түвшнээс хэтэрсэн үед хяналтын дамар (2) хяналтын байрлал руу шилжиж, А порт дахь тогтоосон даралтыг тогтмол барина.
Хяналтын болон туршилтын тосыг хяналтын шугамаар (6) А портоос авдаг.
Хэрэв А порт дахь даралт идэвхжүүлэгч дээрх гадны хүчний нөлөөгөөр нэмэгдсээр байвал удирдлагын дамар (2) шахалтын пүрш (3) руу урагшилна.
Энэ нь хяналтын дамар (2) дээрх хяналтын газар (8)-аар дамжин сав руу орох урсгалын замыг А порт дээр нээхэд хүргэдэг. Дараа нь даралт нэмэгдэхээс урьдчилан сэргийлэхийн тулд хангалттай даралттай шингэн сав руу урсдаг.
Пүршний камер (7) нь үргэлж T(Y) портоор гадагшаа сав руу цутгадаг.
А портоос P порт руу буцах урсгалыг чөлөөтэй болгохын тулд нэмэлт шалгах хавхлага (5) суурилуулж болно.
Даралт хэмжигч холболт (1) нь хавхлаг дахь хоёрдогч даралтыг хянах боломжийг олгодог.
DR 6 DP 1-50B-ийн бүтэц
DR 6 DP-ийн тэмдэг
