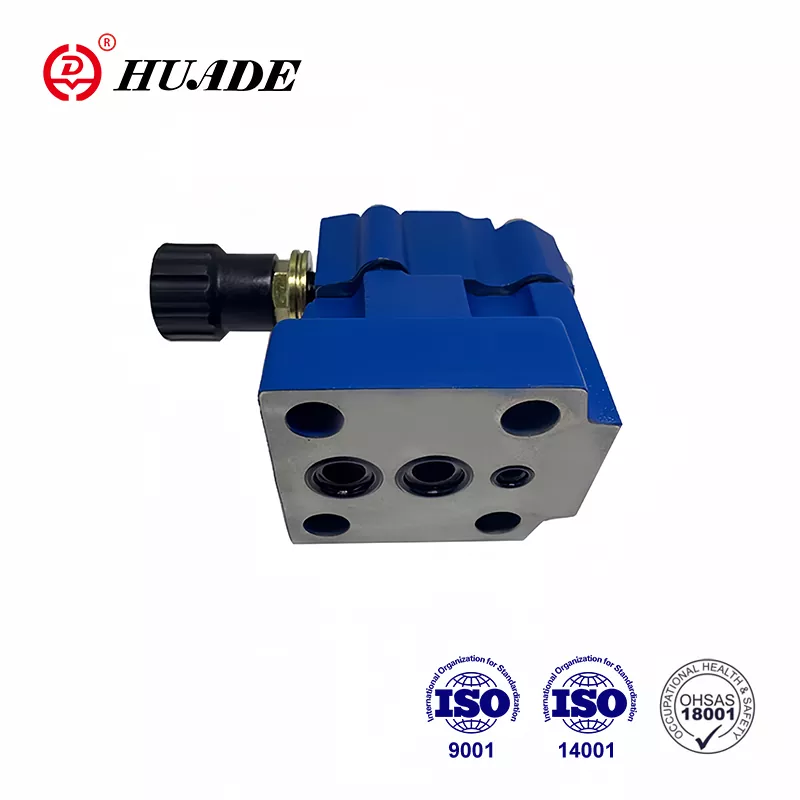

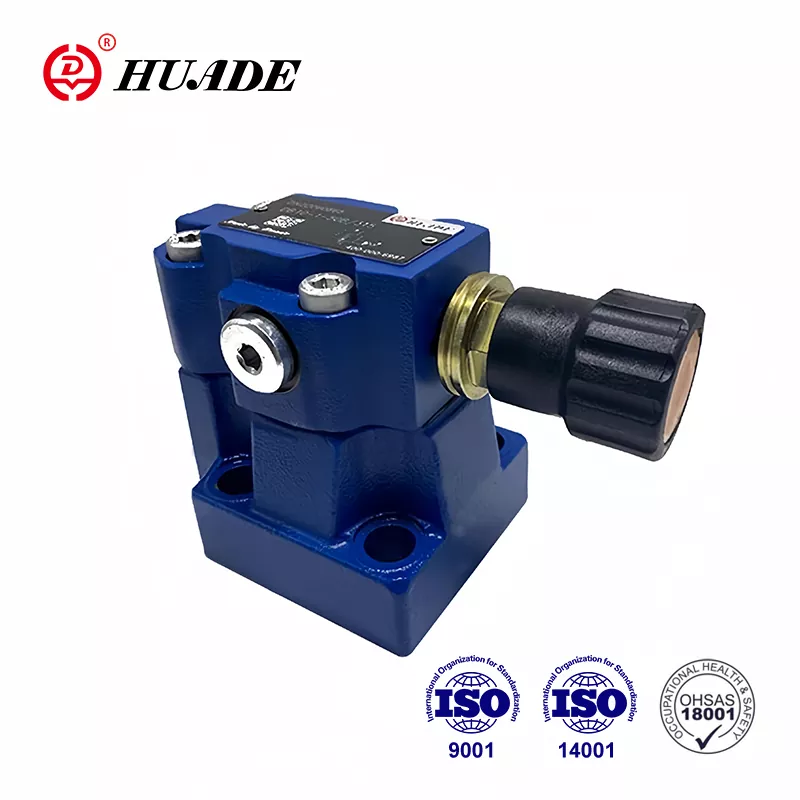

Бусад ижил төстэй бүтээгдэхүүнүүдтэй харьцуулахад Huade® даралт бууруулах хавхлагууд нь технологийн хувьд илүү дэвшилтэт бөгөөд энэ салбарт илүү бат бөх байдаг. DB 20 төрлийн хавхлагууд нь Rexroth-ийн санал болгож буй DB 20-г орлуулж болно. Тус үйлдвэр нь хэрэглэгчдийг өндөр чанартай, тогтвортой гидравлик даралтын хавхлагаар хангах үүрэгтэй. Энэ нь дэлхийн өнцөг булан бүрээс 750 гаруй дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмжийг нэвтрүүлсэн. Үйлдвэр нь ISO9001, ISO14001, OH SAS18001 стандартыг давсан. Huade® гидравлик хавхлагууд нь дэлхийд алдартай брэндүүдтэй харьцуулахад харьцангуй хямд байдаг. Өндөр чанар, хямд үнээр Huade Hydraulic нь дотоод болон гадаадад олон үйлчлүүлэгчдийг татаж, хэрэглэгчдийн өргөнөөр хүлээн зөвшөөрөгдсөн.
|
Генерал |
|||||||
|
Суурилуулалт |
сонголттой |
||||||
|
Жин |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Дэд хавтан |
ДБ (кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Кг) |
1.2 (DBW төрөл 1.2Кг нэмнэ |
||||||
|
DBC10 эсвэл 30 (кг) |
1.5 (DBWC10 эсвэл 30 нь 1.2кг нэмнэ) |
||||||
|
Урсгалтай |
ДБ..Г. (кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Чиглэлийн хавхлагуудын техникийн өгөгдөл |
WE6-г үзнэ үү.../... |
||||||
|
Гидравлик техникийн өгөгдөл |
|||||||
|
A.B портууд дахь ажлын хамгийн их даралт. X (МПа) |
35.0 хүртэл |
||||||
|
Хамгийн их арын даралт |
DB (МПа) |
31.5 хүртэл |
|||||
|
DBW.6A.(стандарт соленоид) (МПа) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(өндөр чадлын ороомог) (МПа) |
AC(DC) 16.0 |
||||||
|
Тохируулах даралт |
Хамгийн бага (МПа) |
урсгалаас хамааралтай (шинж чанар муруйг харна уу) |
|||||
|
Хамгийн их (МПа) |
Хамгийн ихдээ 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
Хамгийн их урсгал |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Дэд хавтан суурилуулах (л/мин) |
250 |
- |
500 |
- |
650 |
||
|
Урсгалтай холболтууд (л/мин) |
250 |
500 |
500 |
500 |
650 |
||
|
Даралтын шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
||||||
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
||||||
|
Зуурамтгай байдлын хүрээ (мм ²/с) |
10-аас 800 хүртэл |
||||||
|
Бохирдлын зэрэг |
NAS 1638 анги 9. |
||||||
Онцлогууд:
▶ Дэд хавтан суурилуулах
▶ DIN 24 340, E,ISO 6264 болон CETOP - RP 121H хэлбэрт шилжүүлэх загвар
▶ Хоолойн холболт
▶ Холболт оруулах
▶ Гурван тохируулагч элемент:
. Эргэдэг бариул
. Hex. хамгаалалтын малгайтай толгойн шураг
. Масштабтай түгжигдэх эргэдэг бариул
▶ Суурилуулсан чиглүүлэгч хавхлагаар дамжуулан ороомог төхөөрөмжөөр буулгах
Генерал
Төрөл DB даралтын хавхлагууд нь туршилтын удирдлагатай даралт бууруулах хавхлагууд юм.
Эдгээрийг хяналтын даралтыг хязгаарлахад ашигладаг.
Даралт бууруулах хавхлагууд (DB) нь голчлон гол дамрын угсралт (3) бүхий үндсэн хавхлага (1) ба даралт тохируулагч элемент бүхий туршилтын хавхлага (2) зэргээс бүрдэнэ.
Даралт бууруулах хавхлагын төрөл DB
А порт дахь даралт нь үндсэн дамар (3) дээр ажилладаг. Үүний зэрэгцээ (4) ба (5) нүхээр тоноглогдсон хяналтын шугам (6) ба (7) дамжуулан үндсэн дамар (3) болон бөмбөлөгт (8) хавар ачаалагдсан тал дээр даралтыг хийнэ. ) нисгэгчийн хяналтын хавхлага (2). Хэрэв А порт дахь даралт хавар (9) дээр тогтоосон хавхлагаас хэтэрсэн бол бөмбөг (8) пүрш (9) эсрэг нээгдэнэ.
Үүний дохио нь А портоос хяналтын шугам (10) ба (6)-аар дамжин дотооддоо ирдэг. Үндсэн дамрын (3) пүрштэй талын даралтат шингэн нь хяналтын шугам (7), амны нүх (11) -ээр дамжин урсаж байна. ) ба бөмбөгийг (8) пүршний камерт (12) оруулна. DB...50B/...төрлийн хувьд хяналтын шугамаар (13) сав руу, эсвэл DB..50/..Y..төрлийн хувьд хяналтын шугамаар (14) дотооддоо урсдаг. Гол дамар (3) дээр даралтын уналт (4) ба (5) нүхний улмаас А портоос В порт руу холбогдсон холболт нээлттэй байна. Одоо даралтын шингэн нь тогтоосон ажлын даралтыг хадгалахын зэрэгцээ А портоос В порт руу урсдаг.
Даралт бууруулах хавхлагыг "X" (15) портоор буулгаж эсвэл өөр даралт (даралтын хоёр дахь шат) руу шилжүүлж болно.
DB-ийн бүтэц...50Б
DB-ийн тэмдэг...50B
1. Шингэнийг шүүсэн байх ёстой. Шүүлтүүрийн хамгийн бага нарийвчлал нь 20㎛ байна.
2. Танк нь битүүмжлэгдсэн байх ёстой бөгөөд агаар орох хаалган дээр агаар шүүгч суурилуулсан байх ёстой.
3. Үйлдвэрээс гарахдаа хавтангүй бүтээгдэхүүн шаардлагатай бол тусгайлан захиалаарай.
4. Хавхлагын бэхэлгээний эрэг нь өндөр эрчимтэй байх ёстой (анги 10.9). Загвар номонд жагсаасан параметрийн дагуу тэдгээрийг сонгоод ашиглана уу.
5. Хавхлагатай холбогдсон гадаргуугийн тэгш бус байдал шаардлагатай гадаргуугийн тэгш бус байдал 0.8 байна.
6. Холболтын гадаргуугийн өнгөлгөө нь 0.01/100мм байх ёстой.
