Энэхүү иж бүрэн гарын авлага нь Hydreavic пропорциональ технологийг энгийн ажлын үндсэн зар сурталчилгааны үндсэн програм руу чиглүүлж,

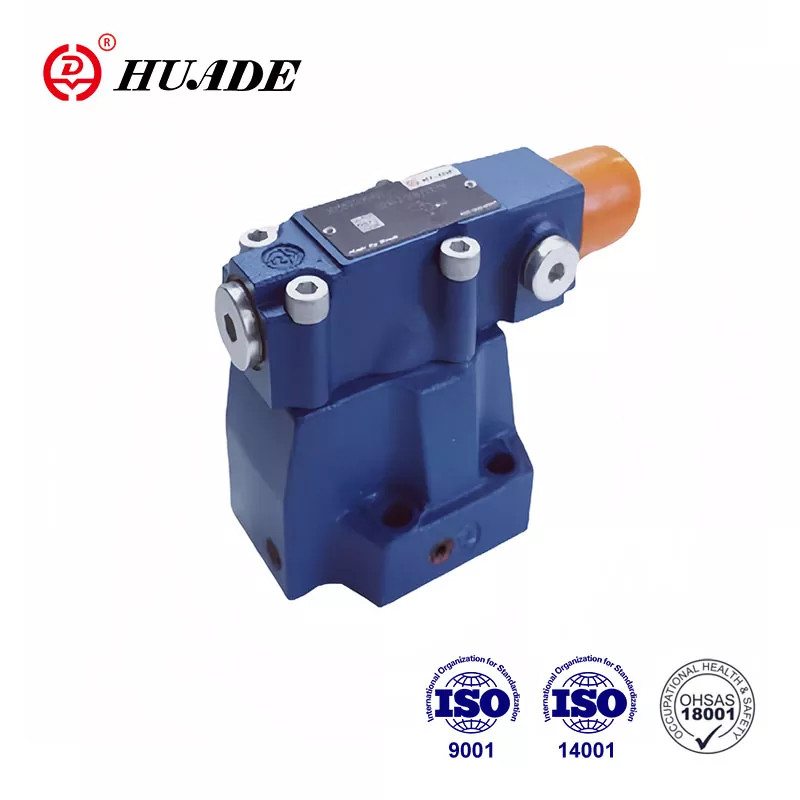

Гидравлик пропорциональ хавхлага гэж юу вэ?
Гидравлик пропорциональ хавхлага нь цахилгаан оролтын дохиог пропорциональ гидравлик гаралт болгон хувиргадаг цахилгаан хэрэгсэл юм. Solenoid Entiles-ээс ялгаатай нь ялгаатай, пропорциональ хавхлаг нь шингэний урсгал, даралт, даралт, чиглэлийг даван туулах боломжийг олгодог.
Түлхүүр шинж чанар:
- Аналог цахилгаан дохиог (0-10V, 4-20MA) нарийн гидравлик хяналтанд хөрвүүлдэг
- Бүрэн нээлттэй, хаалттай мужуудын хооронд хязгааргүй байрлалыг өгдөг
- Гөлгөр, аажмаар аажмаар машин хөдөлгөөн хийх боломжийг олгодог
- Plc хяналтын систем, автоматжуулалтын сүлжээгээр бүрэн нэгтгэдэг
Үүнийг зөвхөн хүчээр "бүрэн хүч" эсвэл "унтраах" биш харин гидравлик цахилгаан эрчим хүчээр шилжүүлэх нь танд яг л хяналт тавихыг хүсч байна.
Гидравлик пропорциональ хавхлага хэрхэн ажилладаг вэ: Хяналтын үйл явц
Үндсэн үйл ажиллагааны зарчим
Valve Controller нь аналог цахилгаан дохиог пропорциональ Solenoid Actuoator руу илгээдэг.
Пропорциональ Соленоид нь цахилгаан гүйдлийг соронзон хүч болгон хувиргадаг. Өндөр гүйдэл = Илүү хүчтэй соронзон орон = илүү их актуаторын хүч.
Соронзон хүч нь хаврын эсэргүүцлийн эсрэг хавхлагын дамарыг хөдөлгөдөг. Spool байрлал нь дохионы дохионы хүчийг шууд нийцдэг.
Spool хөдөлгөөн нь гидравллик чимэглэлийг өөр өөр өөрөөр хэлбэл урсгалын хурд, урсгалын хурд, эсвэл дарамт, чиглүүлэгчийн урсгалын замууд.
LvDT байрлалдаа мэдрэгч эсвэл даралтыг дамжуулагч нь FERED SEVERO Хяналтын газрын зургийг хавхлагын өсгөгчдөд хүргэдэг.
Нарийвчилсан хяналтын технологи
Импульсийн өргөн модуляц (PWM):Эрчим хүчний хяналтыг хадгалахын тулд цахилгаан хэрэглээг бууруулдаг.
Давтамж:Жижиг осцилляци (ихэвчлэн 100-300 HZ) нь статик үрэлтийг даван туулж, хавхлагын үрэлтийг давж, хавхлагын нягтралыг бүрэн хэмжээгээр нэмэгдүүлдэг.
Дохиоллын налуу:Аажмаар оролтын өөрчлөлт нь гидравлик цочролоос урьдчилан сэргийлэх, гөлгөр Actuator хурдатгал / бууралтыг баталгаажуулдаг.
Техникийн техникийн үзүүлэлт, гүйцэтгэлийн параметрүүд
Шүүмжлэлийн гүйцэтгэлийн хэмжигдэхүүнүүд
| Зөнийн тавь чанар | Ердийн түвшин | Өндөр гүйцэтгэлтэй |
|---|---|---|
| Дунд хүчин чадал | 10-500 л / мин | 2000 л хүртэл / мин хүртэл |
| Үйл ажиллагааны ажиллагааны даралт | 210-350 бар | 700 хүртэл баар |
| Хариу цаг | 50-200 MS | 15-50 мс |
| Соел | ± 3-5% | ± 1% |
| Гистерезис | 2-5% | <1% |
| Нөгүүл баримтыг | 0.5-1% | 0.1% |
| Давтамжуулалтын хариу арга | 10-50 цаг | 100+ hz |
Дохионы нийцтэй байдал
Хүчиог хяналт:± 10V, 0-10V DC
Одоогийн хяналт:4-20MA, 0-20MA
Дижитал протоколууд:Халхавч, Ethercat, io-Link, Miniet
ТАЙВЭЛИЙН ТҮҮХ:Lvdt, potentiometometer, даралтын транскер
Пропорциональ хяналтын хавхлагын төрлүүд
1. Пропорциональ урсгалын хяналтын хавхлагууд
Чиг үүрэг:Хурдны хяналтыг хянахын тулд opeumertric урсгалын хурдыг зохицуулах
Програмууд:CNC MACK хэрэгсэл, Роботын актукторууд, конвейерийн системүүд
Урсгалын хүрээ:5-500 L / Min нь ± 2% -ийн нарийвчлал
2. Пропорциональ даралт тусламжийн тусламж / бууруулах хавхлагыг бууруулах
Чиг үүрэг:Тогтмол даралтыг хадгалах эсвэл системийн хамгийн их даралтыг хязгаарлах
Програмууд:Тарилгын хэв маяг, материаллаг туршилтын систем, хавчих систем
Даралтын хүрээ:5-350 баар ± 1% зохицуулалтын нарийвчлал
3. Пропорционал чиглэлийн удирдлага хавхлагууд
Чиг үүрэг:Урсгалын чиглэл, түвшинг нэгэн зэрэг хянах
Тохируулга:4/3-р зам, пропорциональ урсгалын хяналттай 4/2-р зам
Програмууд:Гар утасны гидравтик, үйлдвэрлэлийн автоматжуулалт, Servo байрлал
4. Хоёр шаттай Servo-пропорциональ хавхлага
Чиг үүрэг:Servo түвшний нарийвчлалтай өндөр урсгалын програмууд
Туршилтын үе шат:Жижиг Servo хавхлага нь гол шатны дамарыг удирддаг
Програмууд:Ган өнхрөх тээрэм, том даралт, далайн жолооны систем
Пропорциональ vs. Стандарт ба Стандарт хавхлаг: Техникийн харьцуулалт
| Лал дох үйл | Стандигтгэгч | Пропорци хавхах | Servo хавхлага |
|---|---|---|---|
| Хяналтын тогтуулга | Зөвхөн / унтраах | 0.1-1% | 0.01-0.1% |
| Давтамжуулалтын хариу арга | Хоосон | 10-50 цаг | 100-500 цаг |
| Даралтын уналт | 5-20 бар | 5-15 бар | 3-10 бар |
| Бохирдлыг тэсвэрлэх | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Зардал тэтгэсэн | 1х | 3-5x | 8-15x |
| Засварын интервал | 2000 цаг | 3000-5000 цаг | 1000-2000 цаг |
Дэвшилтэт програм, салбарын ашиглалтын хэргүүд
Автоматжуулалт
- Тарилгын хэв маяг:Шуурхай байдлын чанарын хувьд ± 0.5% дотор даралтын хяналт
- Металл хэлбэр:Хүчийг хүчдэлийн хяналттай 5000 тонн хүртэлх даралттай зохицуулалттай
- Угсрах шугам:± 1% -ийн дотор олон актуяторуудын хоорондох хурдтай таарч байна
Тусламжийн тоног төхөөрөмж
- Экскаваторын хяналт:Joystick-хавхлага руу нэвтрэх цаг <Операторын тохь тухыг хангах
- Краны үйл ажиллагаа:Эрчим хүчний үр ашгийг ашиглахын тулд ачаалах даралтыг ачаалах
- Хөдөө аж ахуйн чиглэл:POT програмуудад зориулсан хувьсах Нүүлгэн шилжүүлэлт
Аэросс ба хамгаалалт
- Нислэгийн симуляторууд:Хөдөлгөөнт платформ хяналтыг ± 0.1 мм байрлалтай байрлалтай нарийвчлалтайгаар хянах
- Нисэх онгоцны систем:Буух хэрэгсэл, нислэгийн хяналтын гадаргуугийн үйл ажиллагааны үйл ажиллагаа
- Туршилтын тоног төхөөрөмж:Ядаргаа нарийвчлан нарийвчлан, давтамжийн хяналт
СИСТЕРИЙН СИСТЕРИЙН СИСТЕР
Plc интеграци хийх
Пропорциональ хавхлагууд програмчлагдсан логик хянагчтай интерфейс:
- Аналог I / O:4-20MA Одоогийн гогцоо эсвэл ± 10V хүчдэлийн дохио
- Хавхлагын өсгөгч:PLC гаралтыг зохих хавхлагын драйверын дохиогоор хөрвүүлэх
- ТУЗ-ийн Электроник (OBE):Нэгдсэн хяналтын электрон электроник нь утсыг хялбаршуулдаг
Аж үйлдвэрийн холбооны протоколууд
- Ethercat:Өндөр хурдтай Servo програмуудад зориулсан бодит цагийн Ethernet
- Каазан:МОБИЛ, АЖИЛЛАГААНЫ ТОНОГ ТӨХӨӨРӨМЖИЙН ТӨЛӨВЛӨГӨӨ
- Io-LINK:Ухаалаг мэдрэгчийг нэгтгэх зорилгоор цэгийн цэгийн харилцаа холбоо
- ДЭЛГЭРЭНГЭЭ / Profibus:Siemens автоматжуулалтын экосистемийн нийцтэй байдал
Хаалттай гогцоо хаалттай алгоритмууд
- PID хяналт:Пропорциональ-сөрөг талыг прентгиттэй санал хүсэлтийн хяналт
- ТАЙЛБАР:Сайжруулсан динамик хариу урвалыг сайжруулах урьдчилан сэргийлэх
- Дасан зохицох хяналт:Ачаалах нөхцлийг өөрчлөхөд өөрөө тохируулах параметрүүд
Асуудлыг олж засварлах, оношлогооны журам
Нийтлэг бүтэлгүйтлийн горим ба шийдэл
Дамар наалдах (бүтэлгүйтлийн 80%)
Шалтгаан:Бохирдсон гидравлик шингэн эсвэл лак бий болгох
Шийдэл:Flush систем, шүүлтүүрүүдийг солих, ISO 19/16/13 цэвэр байдал
Урьдчилан сэргийлэх:500 цагийн шүүлтүүр солих, шингэний шинжилгээ
Дохио диатик / шугаман бус алдагдал
Шалтгаан:Температурын нөлөө, бүрэлдэхүүн хэсэг, цахилгааны хөндлөнгийн оролцоо
Шийдэл:Recalibution, EMI хамгаалалтын, температурын нөхөн олговор
Туршилтын журам:5 оноо шугаман шугамыг тохируулсан багаж хэрэгслээр шалгана уу
Удаан хариу цаг
Шалтгаан:Дотоод алдагдал, хангамж хангалтгүй даралт, цахилгаан асуудал
Шийдэл:Тамгын орлуулалт, даралтын оновчтой байдал, өсгөгчийн тохируулга
Хэмжилт:Осциллоскопын хяналттай алхамын хариу тест
Урьдчилан таамаглах засварын стратеги
- Чичиргээний шинжилгээ:Хавхлагын бүрэлдэхүүн хэсгүүдэд механик хувцасыг илрүүлэх
- Газрын тосны шинжилгээ::Бохирдлын түвшин, нэмэлт хомсдолыг хянах
- Дулаан төсөөлөл:Цахилгаан холболтын асуудлыг тодорхойлох
- Гүйцэтгэл трансент:Хариултын цаг хугацаа, нарийвчлалыг хянах
Сонгох шалгуур ба хүслийн удирдамж
Урсгал элэгдэл
Шаардлагатай урсгалыг тооцоолох:
- Q = урсгалын хувь (L / MIN)
- A = Actuator талбай (CM²)
- V = хүссэн хурд (м / мин)
- η = Системийн үр ашиг (0.85-0.95)
Оновчтой хяналтанд зориулж тооцоолсон урсгалын 120-150% -ийн хэмжээ.
Дарах бичиг
- Системийн даралт:Хавхлагын үнэлгээ ≥ 1.5 × 1.5 × Системийн хамгийн их даралт
- Даралтын уналт:Хяналтанд зориулж хавхлагаас 10-15 барыг хадгал
- Буцах даралт:Буцах шугамын хязгаарлалтыг хэмжихийг анхаарч үзээрэй
Байгаль орчны талаархи бодол
- Температурын хүрээнд:Стандарт (-20 ° C хүртэл + 80 ° C), өндөр температурын сонголтууд боломжтой
- Чичиргээний эсэргүүцэл:IEC 60068-2-2-2-6 МОБИЛИЙН АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨ
- IP хамгаалалт:Хатуу орчинд IP65 / IP67 үнэлгээ
- Дэлбэрэлтийн хамгаалалт:ATEX / IEECEX-ийн Аюултай газруудад зориулсан гэрчилгээ
Пропорциональ хавхлагын технологид ирээдүйн чиг хандлага
Аж үйлдвэр 4.0 интеграци
- IOT холболт:Утасгүй хяналт, үүл дээр суурилсан аналитик
- Машины сургалт:Оновчтой гүйцэтгэлийн хувьд урьдчилан таамаглах алгоритмууд
- Дижитал ихэр:Системийн симуляци хийх виртуал хавхлагын загварууд
- Хорт хавагнах:Аюулгүй засвар үйлчилгээ, эд ангиудыг баталгаажуулах
Нарийвчилсан материал, загвар
- Нэмэлт үйлдвэрлэл:Урсгалын шинж чанарыг сайжруулахын тулд нарийн төвөгтэй дотоод геометрүүд
- Ухаалаг материал:Дасан зохицох хяналтанд зориулсан формен-санах ойн хайлш
- Нанотехнологи:Сайжруулсан электроныг сайжруулсан дэвшилтэт хүрэм
- Био өдөөгдсөн дизайн:Шингэн динамик динамик оновчтой байдал
Тогтвортой байдлын анхааруулга
- Эрчим хүчний сэргэлт:Пропорциональ хяналттай нөхөн сэргээх хэлхээг
- Био задралын шингэн:Байгаль орчинд ээлтэй гидравлик бүхий нийцтэй байдал
- LifeColecycy үнэлгээ:Дахин боловсруулалт, байгаль орчны нөлөөллийг бууруулж, бууруулсан загвар
- Үр ашгийн оновчлол:AI-FERCENCE-ийн хамгийн бага эрчим хүчний хэрэглээнд зориулагдсан
Зардлын тэтгэмжийн дүн шинжилгээ ба ROI-ийг анхаарч үздэг
Эхний хөрөнгө оруулалт ба үйл ажиллагааны хадгаламж
Ердийн цалингийн тооцоо:
Пропорциональ хавхлагын дээд хэмжээ: 2,000-5,000 доллар
Эрчим хүчний хадгаламж: Гидравлик цахилгаан эрчим хүчний 15-30%
Бууралт буурсан засвар үйлчилгээ: 25% цөөн тооны үйлчилгээний дуудлага
Сайжруулсан бүтээмж: 10-15% мөчлөгийн хугацаа буурах
Дундаж ROI: Өндөр ашиглагдах програмуудад 12-24 сар
ХӨРӨНГӨ ОРУУЛАЛТЫН ТӨЛӨВЛӨГӨӨ
- Эрчим хүчний хэрэглээ:Тохиромжтой урсгалын системүүд
- Засварын зардал:Төлөвлөсөн ба реактив засварын стратеги
- Урьдчилгаа буурах:Урьдчилан сэргийлэх засвар үйлчилгээ
- Бүтээгдэхүүний чанар:Сайжруулсан тууштай байдал нь хаягдлыг бууруулдаг
Байгуулах
Гидравалийн пролеал холболтууд орчин үеийн цахим зурвасын системтэй байгалийн бүхэл бүтэн технологи, чухал технологийн хүч чэмжэл нотолгүрийг илэрхийлдэг. Нарийвчлалтай, тасралтгүй хяналт тавих чадвар нь тэдгээрийг нарийвчлалтай, үр ашиг, үр ашиг, гөлгөр үйл ажиллагааг шаарддаг.
Хэрэгжүүлэхэд зориулсан гол ташуур:
- Хавхлагын үзүүлэлтийг програмын шаардлагад нийцүүлэн анхаарч үзээрэй
- Зөв системийн загвар, шингэний цэвэр байдалд хөрөнгө оруулалт хийх
- Одоо байгаа хяналтын архитектурыг нэгтгэх төлөвлөгөө гаргах
- Урт хугацааны засвар үйлчилгээ, дэмжлэг шаардлагыг авч үзье
Үйлдвэрлэл нь илүү олон тооны автоматжуулалт, нарийвчлалтай, пропорциональ хавхлага, пропорциональ хавхлагаас илүү ухаалаг оношлогоо, илүү сайн холболт, сайжруулсан гүйцэтгэлийн чадваруудаар хөгжинө.
Одоо байгаа тоног төхөөрөмжийг сайжруулах, шинэ системийг шинэчлэх, пропорциональ хавхлагын технологи нь ирээдүйн салбарт бэлтгэхэд гидравлик системийн гүйцэтгэлийг оновчтой болгоход тусалдаг.
Гидравлик системд пропорциональ хавхлагын технологийг хэрэгжүүлэхэд бэлэн үү? Тодорхой програмын оновчтой сонголт, интеграцийг оновчтой сонгох, туршлагатай автоматжуулалтын инженерүүдийн талаар зөвлөлдөхийг анхаарч үзээрэй.
