Та найрал хөгжим хийж байна гэж төсөөлөөд үз дээ. Та зөвхөн "чанга" эсвэл "чимээгүй" эсвэл "чимээгүй" тоглохыг хүсэхгүй байна. Гидравлик пропорциональ хавхлага нь гидравлик хавхлага, зөвхөн "дээр" эсвэл "OFF" -ын оронд хязгааргүй хувьсах хяналттай адил юм.
Кофены дэлгүүр аналоги
Таны дуртай кофены дэлгүүрт espresso машин шиг пропорциональ хавхлага гэж бодоорой. Бариста нь төгс төгөлдөр болохын тулд зүгээр л шилжүүлэгчийг эргүүлж чадахгүй байна. Үүний нэгэн адил, пропорциональ хавхлага нь цахилгааны санал хүсэлт дээр үндэслэн байр сууриа илэрхийлдэг.
Гидравлик пропорциональ хавхлаг хэрхэн ажилладаг вэ? Алхам алхамаар аялах
Цахилгааны дохиог нарийвчлалтайгаар гидравлик үйлдэл рүү хянах аяллыг дагаж мөрдөнө үү:
1Командын төв (хяналтын дохио)
PLC (програмчлагдсан логик хянагч) эсвэл бусад хяналтын систем нь цахилгаан дохиоллыг илгээдэг.
2Орчуулагч (пропорциональ соленоид)
Хавхлагын пропорциональ соленооид нь орчуулагч шиг орчуулагч шиг ажилладаг, цахилгаан энергийг механик хүч болгон хувиргадаг. "Эрч хүчдэлтэй соленоидоос ялгаатай нь" ejercized "-аас ялгаатай нь" de-Exercized Solenoles нь оролтын дохионы хүч чадалтай шууд пропорциональ үүсгэдэг.
3Нарийвчлал хөдөлгөөн (хавхлага дамар)
Энэхүү механик хүч нь хавхлагын дамарыг түлхдэг - яг үндсэн цилиндр хэлбэртэй цилиндр бүрэлдэхүүн хэсэг. Дамар хөдлөх нь шингэний урсгалыг хянах өөр өөр хэмжээтэй нээлтэй нээлтэй (портууд) -ийг хянадаг.
4Ухаалаг санал хүсэлтийн давталт (LVDT мэдрэгч)
Дэвшилтэт пропорциональ хавхлага нь LVDT (шугаман хувьсах ялгаа) нь үргэлж мониторын байрлалтай байдаг. Энэ нь гадны эвдрэл, температурын өөрчлөлтийг автоматаар засч, өмсдөг хаалттай давталтын системийг бий болгодог.
Бодит ертөнцийн жишээ: Excavator гар хяналт
Expavator Oper Operstick-ыг хагас дээлээ чиглүүлэх үед пропорциональ хавхлага 50% -ийн дохио авдаг. Хулгайлсан нь гидравлик цилиндрийг яг хагас хурдтайгаар гидравлик цилиндрт чиглүүлж, гидравлик цилиндрийг яг хагас хурдтайгаар чиглүүлдэг.
Пропорциональ vs vs vs servo Valve vs on / Off хавхлага: эцсийн харьцуулалт
Хавхлагын төрлүүдийн ялгааг ойлгох нь зөв сонголт хийхэд чухал ач холбогдолтой юм.
| Өвөрмөц | On / унтраах хавхлага | Пропорци хавхах | Servo хавхлага |
|---|---|---|---|
| Х З ХХИЙН бичих төрөл | Хоёртын (нээлттэй / хаалттай) | Хязгааргүй байрлал | Хэт нарийн байрлал |
| Хариу цаг | 10-100 миллисекунд | 5-50 миллисекунд | 1-10 миллисекунд |
| Нягт нямбай | ± 5-10% | ± 1-3% | ± 0.1-0.5% |
| Үнэ ортог | 50-500 доллар | 500-5,000 ам | 2,000-20,000 ам |
| Ердийн програмууд | Энгийн on / унтраах хяналт | Ерөнхий автомат | Өндөр нарийвчлалтай системүүд |
| Дэмжлэгэ | Олиггүй | Дунд | Өндөр |
| Бохирдлын мэдрэмж | Олиггүй | Дунд | Маш өндөр |
| Эрчим хүчний зардал | Ядуу | Сайн байна | Онцсайн |
Төрөл бүрийг хэзээ сонгох вэ
Хэзээ хавхлагыг сонгоно уу:
Энгийн эхлэл / Зогсоох хяналт хангалттай байна. Төсөв нь маш нягт • Бохирдсон. Бохирдсон орчин нь хязгаарлагддаг.
Хэзээ пропорционал хавхлагыг сонгоно уу:
Та хувьсах хурд / даралтын түвшинтэй байх хэрэгтэй.
Хэзээ Серко хавхлагыг сонгоно уу:
Ultra-өндөр нарийвчлал нь чухал бөгөөд маш хурдан хариу арга хэмжээ авах шаардлагатай • Төсөв дээд зэргийн гүйцэтгэлд хүргэх боломжийг олгодог
Гидравлик пропорциональ хавхлагын төрлүүд: Таны төгс тохирохыг олох
Функцээр: гурван үндсэн ангилал

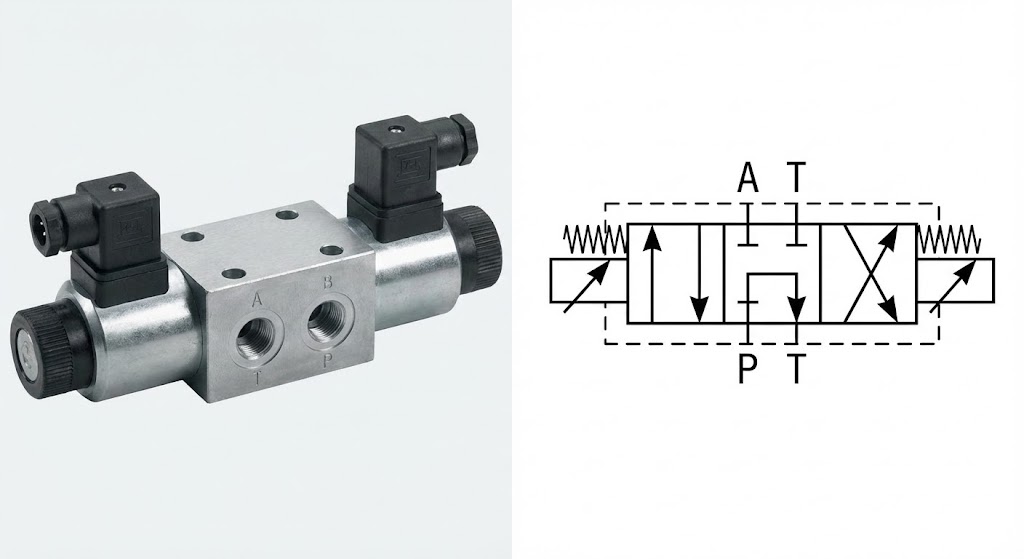

1. Пропорционал чиглэлийн удирдлага хяналтын хавхлагууд
Юу хийдэг вэ:Хөшүүргийн болон гидравлик актучуудын чиглэлийг чиглүүлж, хурдыг хянах
Гэж бодож байна:Замын хөдөлгөөнийг зөвхөн чиглүүлж чадахгүй байгаа ухаалаг замын хөдөлгөөний хянагч боловч хурдны хязгаарыг хянадаг
Нийтлэг загварууд:BOSCH REXROTT 4WRA цуврал, Паркер D1FB цуврал
Хамгийн сайн:Машины хэрэгсэл, тарилгын хэв маяг, ерөнхий автоматжуулалт

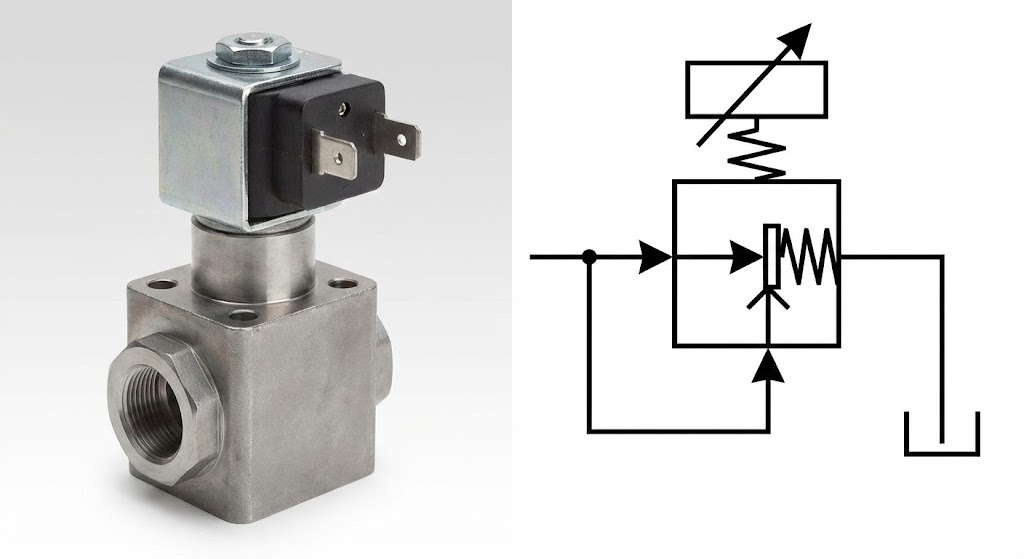

2. Пропорциональ даралтын хяналтын хавхлагууд
Юу хийдэг вэ:Урсгалын эрэлтээс үл хамааран тодорхой системийн даралтыг хадгалах
Гэж бодож байна:Хэн нэгэн нь аяга таваг угаагч асах үед шүршүүрийн даралтын даралтыг төгс төгөлдөр усны даралттай байдаг
Төрөл / төрөл:Даралт тайвшруулах, даралт буурах, даралтын дараалал хавхлагууд
Хамгийн сайн:Хэвлэлийн үйл ажиллагаа, хавчих систем, даралтын тест

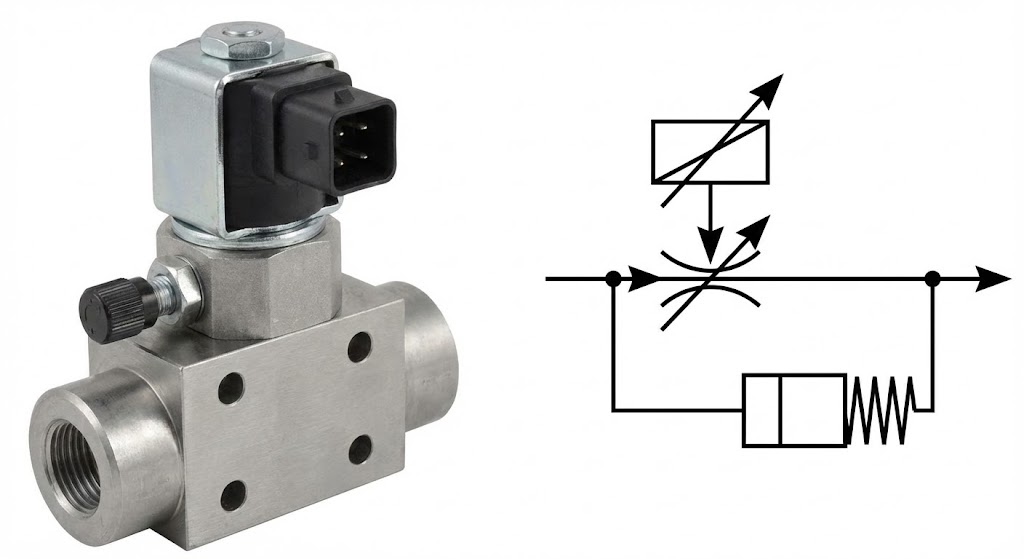

3. Пропорциональ урсгалын хяналтын хавхлага
Юу хийдэг вэ:Тодорхой урсгалын ханшийг дарамт шахалтаас үл хамааран
Гэж бодож байна:Гидравлик урсгалын аялалын хяналтын систем
Ихэнхдээ дараахь зүйлийг агуулдаг:Ачаалах бие даасан хяналтанд даралтын нөхөн төлбөр
Хамгийн сайн:Хурдны хяналт, синхрончлогдсон синхрончлол, хэмжигч програмууд
Барилгын замаар: Механикийг ойлгох
Шууд лакаль пропорциональ хавхлага
• Electomagnet нь үндсэн дамарыг шууд хөдөлгөдөг
• Бага барилга, бага зардал
• Урсгалын хувь нь ихэвчлэн 100 GPM хүртэл байдаг
• Даралтын үнэлгээ 3000 пси хүртэл
• Төгс төгөлдөр: дунд зэргийн гүйцэтгэлтэй дунд зэргийн хэрэглээ

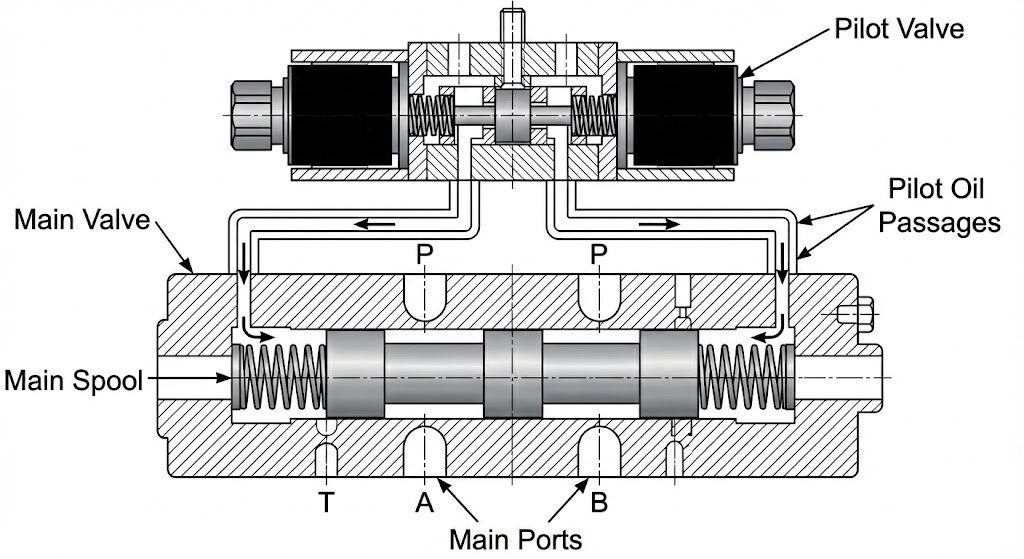

Туршилтын үйл ажиллагааны пропорциональ хавхлага
• Жижиг нисгэгч хавхлага нь үндсэн хавхлагын үндсэн үйл ажиллагааг хянадаг
• Өндөр урсгал ба даралтын чадвар
• 500+ GPM хүртэл урсгалын үнэ
• 5000+ PSI хүртэл даралтын үнэлгээ
• Төгс: Аж үйлдвэрийн томоохон үйлдвэрлэлийн систем ба хөдөлгөөнт хэрэгсэл
Техникийн гүн шумбах гүйцэтгэлийн гүйцэтгэлийн шинж чанарууд
Дохиолох дохиолол харилцааг ойлгох
Пропорционал хавхлагын дүр төрх нь цахилгаан дохиоллыг гидравлик гаралтад хэр зэрэг зөв хөрвүүлдэг. Түлхүүрийн тодорхойлолт ямар утгатай вэ:
Шугаман байдал (± 0.5% хүртэл ± 3% хүртэл)
График цаасан дээр шулуун шугам зурна гэж төсөөлөөд үз дээ. Шугаман байдал нь таны хавхлагын бодит гүйцэтгэл нь төгс шулуун шугам дээр хэр ойр байдаг. Илүү сайн шугаман байдал гэдэг нь илүү урьдчилан таамаглах боломжтой гэсэн үг юм.
Hystereesis (± 0.5% хүртэл ± 5% хүртэл)
Энэ нь өөр өөр чиглэлээс ижил чиглэлд хандахад гарцын зөрүүг хэмждэг. Жолооны хүрдэд тоглох дуртай гэж бодоод үзээрэй - бага гистерезис нь илүү нарийвчлалтай гэсэн үг юм.
Давтагдах (± 0.1% ± 2% хүртэл)
Хавхлага нь ижил ажиллагааг хэрхэн тогтмол хийдэг вэ? Энэ нь сагсан бөмбөгийн тоглогчоос үнэгүй шидэлт хийхийг хүсэхтэй адил юм - илүү сайн давталт гэдэг нь илүү найдвартай гүйцэтгэлтэй.
Хариултын хугацаа (5-100 миллисекунд)
Дохио өөрчлөлтийн өөрчлөлтөд хавхлага хэр хурдан вэ? Динамик програмуудад илүү хурдан хариу арга хэмжээ авах нь системийн тогтворгүй байдал урьдчилан сэргийлэх, гүйцэтгэлийг сайжруулдаг.
Шидэтийн ард математик: Урсгал тэгшитгэл
Пропорционал хавхлагуудын үндсэн урсгалын тэгшитгэл нь:
Q = cd × A × × √ (2DP / P)
Хаана:
Q = урсгалын хувь
CD = халах коэффициент
A = хавхлагын нээлтийн талбай (дамар байрлалаар удирддаг)
Δp = хавхлагын дагуу даралтын ялгаа
ρ = шингэний нягтрал
Энэхүү тэгшитгэл нь пропорциональ хавхлагууд ийм үр дүнтэй байдаг. Төлөвлөлт нь тухайн газар (A) -ийг дарамт шахалтаас үл хамааран, тэд даралтын өөрчлөлтөөс үл хамааран нарийвчлалтайгаар явуулдаг.
Бодит-Дэлхийн амжилтын түүхүүд: Ажлын байрыг хувиргах програмууд
Кейсийн судалгаа 1: Тарилгын хэвний хөдөлгөөний хувьсгал
Сорилт:Автомашины эд анги үйлдвэрлэгч нь үл нийцэх хуванцар тарилга хийхээр тэмцэж байсан бөгөөд 20% -ийн ханш, үйлчлүүлэгчдийн гомдлыг 20% -ийн гомдол гаргахад хүргэсэн.
Шийдэл:Тарилга, даралтын хяналтанд зориулж Moog D941 пропорциональ хавхлагыг хэрэгжүүлэх.
Процесс:
• Хурдны үе шат: Хавхлага нь 95% хөгцийг бөглөхөд хурдан, хяналттай тарилга хийдэг
• Багцлах / HOLD PAND: Тодорхой даралтын хяналтанд шилжих
• Сэргээх үе шат: Дараагийн буудлагын бэлтгэлд хяналттай шураг эргэлт
Кейсийн судалгаа 2: Гар утасны тоног төхөөрөмжийн нарийвчлал
Сорилт:Кран үйлдвэрлэгчийн үйлчлүүлэгчид аюулгүй байдлын асуудал, бүтээмжийн алдагдал, бүтээмжийн алдагдал үүсгэдэг.
Шийдэл:Danfoss PVG 48 пропорциональ хавхлагатай хавхлагатай.
Өөрчлөлт:
• Өмнө нь: Хоёртын хавхлагын хяналт нь огцом эхэлсэн / зогсоох / зогсоох
• Дараа нь: Гөлгөр хурдатгал / дефлюцаусын тохирох операторын оролт
• Нарийвчилсан онцлог: Эрчим хүчний үр ашгийг эрчим хүчний үр ашгийг ашиглан нарийн байрлалтай байх
Кейсийн судалгаанд 3: Ган тээрэм нарийн нарийвчлал
Сорилт:ХӨДӨЛМӨРИЙН ХӨДӨЛМӨРИЙН ХӨДӨЛМӨРИЙН ХӨДӨЛМӨРИЙН ХӨДӨЛМӨРИЙН ХӨДӨЛМӨРИЙН ХӨДӨЛМӨРИЙН ХӨДӨЛМӨР (± 0.01 мм хүлээцтэй хүлцэл).
Шийдэл:ATOS DPZO Propo LefaLowal ProvileS даралтын хавхлага.
Инноваци:
• Бодит цагийн зузаантай хэмжилт нь хавхлагын хяналтыг буцааж өгдөг
• Автомат даралтын тохируулга нь материаллаг хэлбэлзлийг нөхдөг
• Хаалттай давталтын хяналт нь хурд өөрчлөгдөхөд тууштай хүчээр хүчээр хадгалдаг
Зөв пропорциональ хавхлага сонгох: Таны сонголтын гарын авлага
Алхам 1: Системийн шаардлагыг тодорхойл
Гүйцэтгэлийн тодорхойлолтын шалгах хуудас:
• Системийн хамгийн их даралт: _____ PSI
• Шаардлагатай урсгалын хурд: _____ GPM
• Үйл ажиллагааны температурын хүрээ: _____ _____ _____ ____ ° F
• Хариултын цаг хугацаа: _____ Миллисекунд
• Шатаах шаардлагатай нарийвчлал: ± _____%
• Хяналтын дохионы төрлүүд: Хүчдэл / одоогийн / дижитал
Алхам 2: Аппликешн-Тодорхой анхаарал
Үйлдвэрлэлийн / үйлдвэрлэлийн програмуудад:
• нэгдсэн электроникийн хавхлагыг авч үзье (BOSCH REXROCT 4WA цуврал)
• Fieldbus харилцааны чадварыг хайж олох
• Давталт, урт хугацааны тогтвортой байдлыг эрэмбэлэх
Хөдөлгөөнт төхөөрөмжийн хувьд:
• чичиргээ, цочрол, цочролыг үнэлсэн хавхлагуудыг сонгоно уу (Danfoss PVG цуврал)
• Байгаль орчны битүүмжлэх шаардлагыг анхаарч үзээрэй
• Батерейгаар ажилладаг системд цахилгаан хэрэглээг үнэлэх
Aeropace / чухал програмын хувьд:
• Санал хүсэлтийн систем бүхий хавхлагыг сонгоно уу
• Хэт их температурын тусгай материалыг авч үзэх
• Алдаа дутагдлын шинж чанарыг үнэлэх
