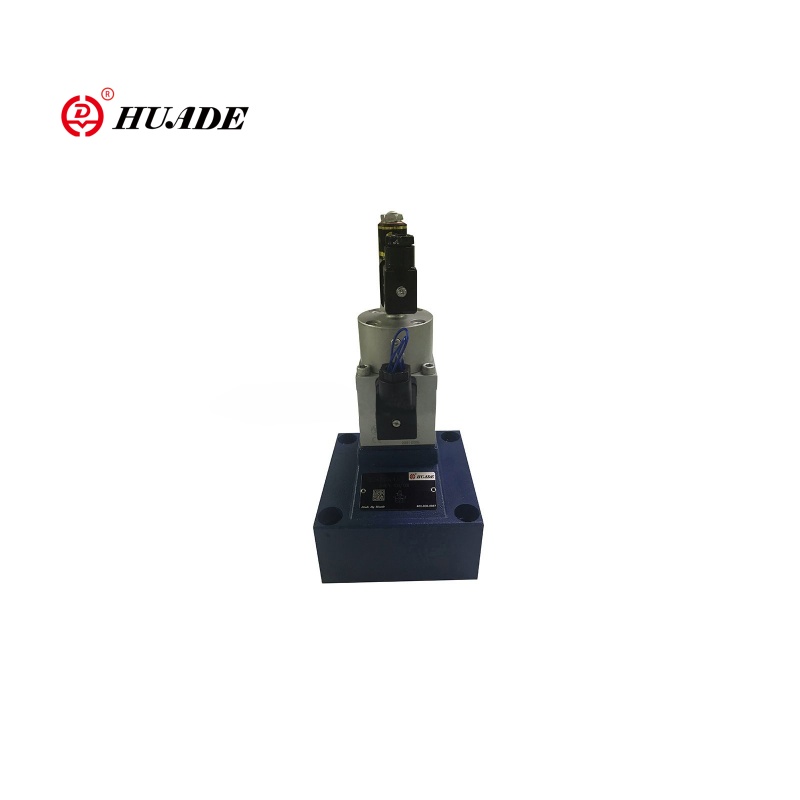

Пропорциональ урсгалын хяналтын хавхлага 2fre10

2FRE10 хоёр талын пропорциональ урсгалын хяналтын хавхлага нь пропорциональ зохицуулалтын функц бүхий гидравлик системийн хувьд урсгалын хяналтын хавхлага юм. Хавхлага 2FRE10 нь актуяторуудын хурд нь актуяторуудын хурд (гидравлик цилиндр, мотор гэх мэт) зөв хяналттай байх ёстой. Пропорциональ хавхлага 2FRE10 нь хавхлагыг арилгахын тулд хавхлагынхаа нээлхийг тасралтгүй болгох замаар хавхлагын нээлхийг (0 ~ 10V эсвэл 20MA) тасралтгүй байдлаар холбодог. Суулгахад хялбар бөгөөд системийн нөхөн төлбөрийг (даралтын нөхөн олговор гэх мэт) системийн тогтвортой байдлыг сайжруулах.

Пропорциональ урсгалын хяналтын хуудасны хавхлагын 2fre10

Гидравлик
Үйл ажиллагааны даралт (MPA)	31.5
Хамгийн бага даралтын ялгаа (MPA)	Хэмжээ 10	хэмжээ 16
	0.3 ~ 0.8	0.6 ~ 1
Даралтын шингэн	Эрдэс тос (NBR лацын хувьд), фосфатын хувьд phosphate ester (FPM лацд зориулагдсан)
Зуурамтгай чанар (мм)2/ эсвэл)	2.8-аас 380
Даралтын шингэний температурын хүрээ (℃)	-20-аас +70 хүртэл
Гистерезис (%)	<± 1QMAX
Давталт (%)	<1 qmax
Түүхий тархалт (%)	<± 2
Суурилуулах	сайн дурын
Жин (кг)	6	8.3
Эр зөвшөөрөх
Хүчгүйсийн төрөл	DC 24V
Solenoid-ийн ороомог эсэргүүцэл (ω)	20 ℃ 10-д хүйтэн утга, хамгийн дээд дулаан утга 13.9
Макс. Эрчим хүч (VA)	50
Instuction (MH)	6-аас 8
Осциллятор давтамж (khz)	2.5
VT-5010S30 инпуляцийн IP65 эрэлт хэрэгцээ	IP65

Онцлог:Бүтээгдэхүүний онцлог, пропорциональ урсгалын хяналтын хавхлагын 2fre10

▶ Урсгалыг нөхөн олговор олгох даралтын нөхөн олговор бүхий хавхлагатай хавхлага

▶ пропорциональ соленоидоор үйлдэх

▶ Хяналтын цэгийг цахилгаан байрлалтай санал хүсэлт гаргах

▶ Трансктукерын ороомог нь хяналтын цэгийг хялбархан хийхгүйгээр цахилгаан цэгийг ZEREIPAL EXINT-ийг хялбархан шилжүүлэх боломжтой.

▶ Хавхлага ба цахилгаан өсгөгчийн хамгийн бага дээж ба цахилгаан өсгөгч VT 5004 (тусдаа захиалга)

Хэрэг програм:

Хоёр талын пропорциональ урсгалын хавхлага 2FRE10 нь Аж үйлдвэрийн гидравлик систем, инженерийн машинд өргөн хэрэглэгддэг. Хавхлага 2fre10 нь гидравлик цилиндр, мотор, мотор, мотор, мотоцикль, хөдөлгөөнт хөдөлгөөн, оновчтой үр ашиг.

Пропорциональ урсгалын хяналтын хавхлагын хуудас 2fre10

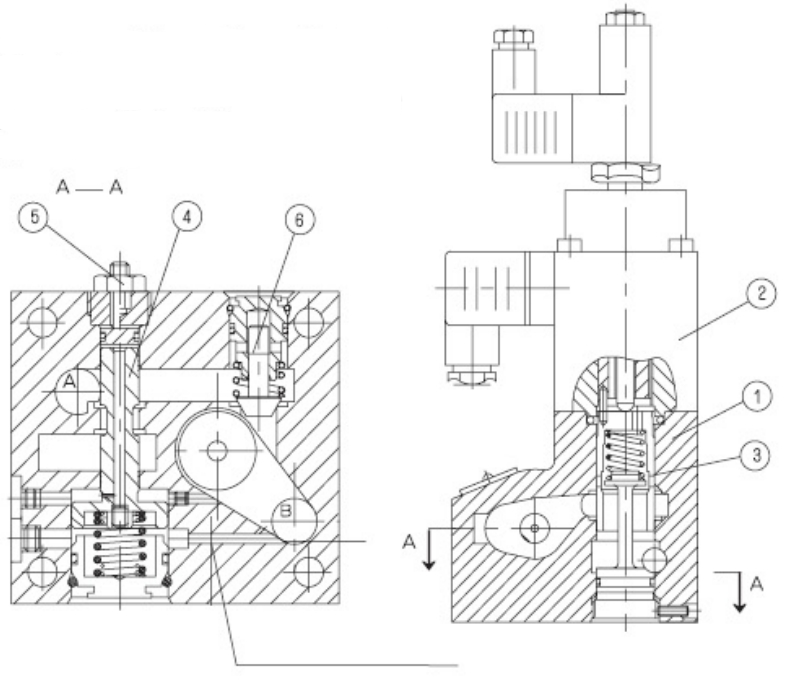

2fre .. пропорционал урсгалын урсгалын хяналтын хавхлаг нь 2 талын функцтэй. Тэд хэрэглэсэн цахилгааны командын утгаас, дарамт шахалт, их хэмжээний температурыг нөхөн төлнө.

Тэд үндсэндээ орон сууцны (1), пропорциональ хэлбэртэй.

Өргөлтийн тохиргоо нь командын утгыг Potentiometometer дээр (0 BIS 100%) тодорхойлно. Хэрэглээний командын утга, өсгөгчийн утга нь хэмжигдэхүүний өнцөгт, пропорциональ Соленоид, пропорциональ соленоидын тохируулга (3). Хэмжилтийн өнцөгт байрлал (3) байрлалыг байршуулагчаар хүлээн авна. Тушаалын утгаас ямар ч хазайлтын аль ч хазайлтыг байршуулсны дараа санал хүсэлтийн дагуу нөхөн төлнө.

Даралтын нөхөн олговор (4) Хэмжлийн өнцөгт (3) даралтын дугтыг байнга агуулдаг. Урсгал бол даралт нөхөн олговор юм.

Хэмжилтийн өнцөгт зэргээс шалтгаалан жижиг температурын дрифт хүрч байна. 0% -ийн командын утга нь хэмжигдэхүүний хэмжүүрийг хаасан байна.

Эрчим хүч алдагдсан тохиолдолд эсвэл кабелийн завсарлага нь хэмжигдэхүүн цэгийг дамжина. 0% -ийн командын утгаас үсрэлт үнэгүй эхлэх боломжтой. Цахилгаан өсгөгчийн доторх хоёр налууг цахилгаан саатуулдаг. Хэмжлийн нүхийг нээх, хаахыг хойшлуулах боломжтой.

Шалгах хавхлага (6) үнэгүй урсгалыг B-ээс A-ээс A-аас авах боломжтой.
