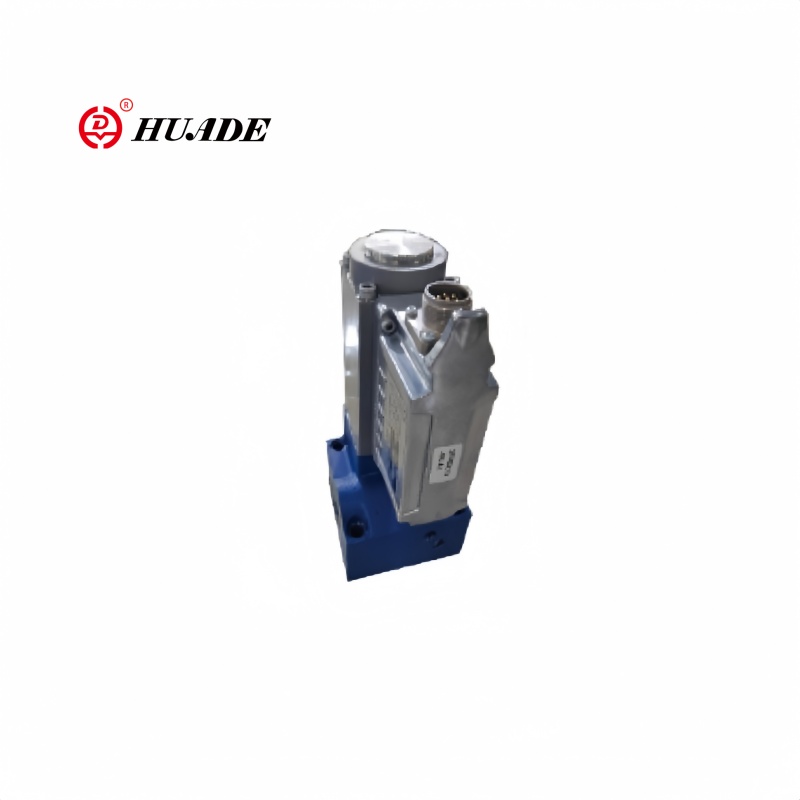

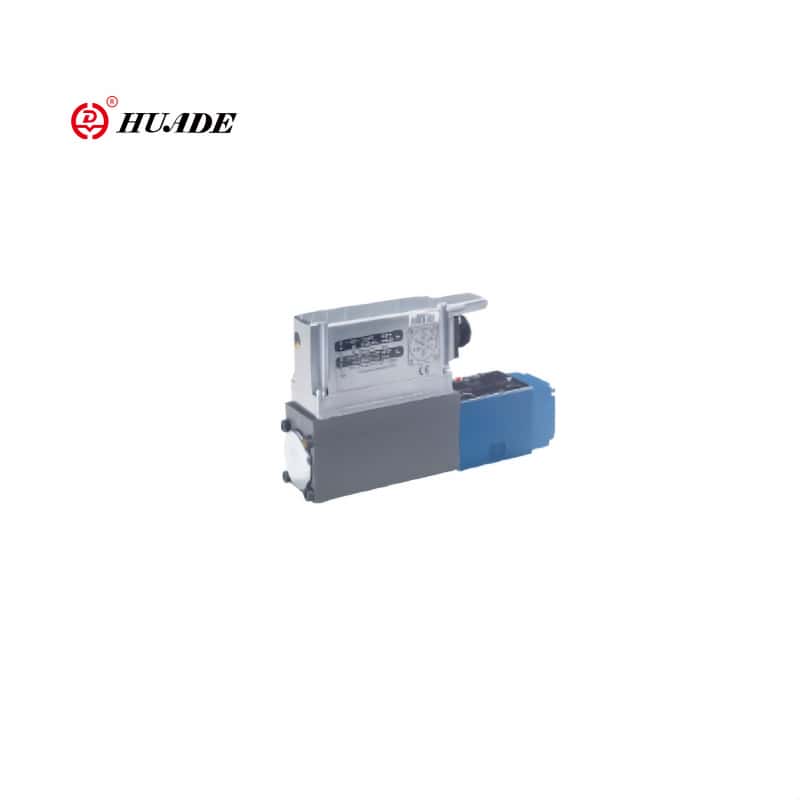

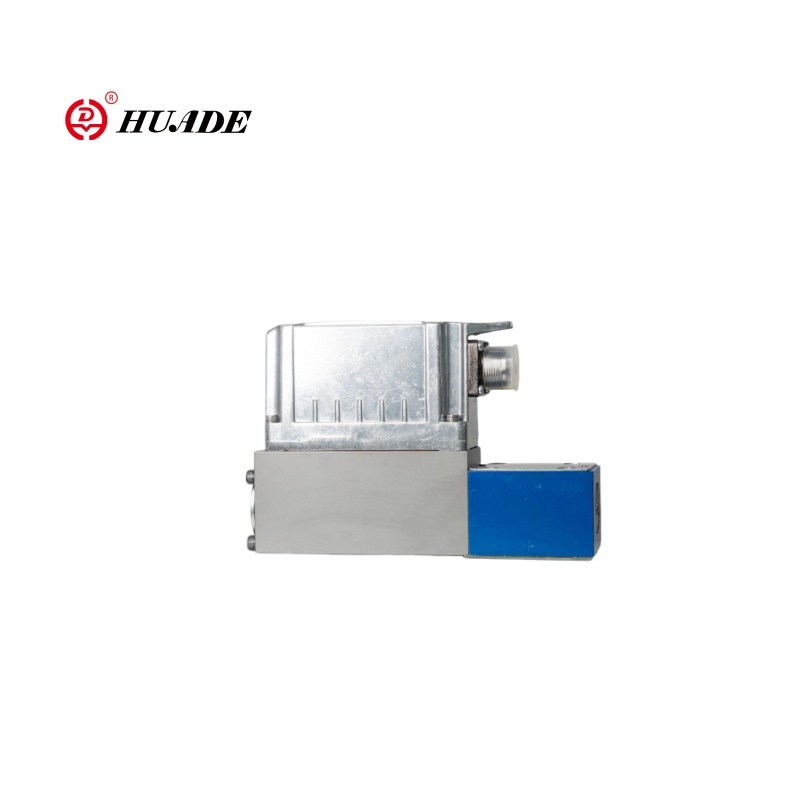

Пропорциональ хавхлага 3fez-1x бол хамгийн өндөр нарийхан, урсгалын хяналтын систем юм. Хавхлага 3freez-1x бол электрон хяналттай пропорциональ хяналт (0-10V / 4-20MA дохионы оролт) юм. Даралт нь ихэвчлэн өндөр даралттай гидравлик системд тохиромжтой, 315 самбар дээр хүрч чаддаг. Пропорциональ хавхлага 3freez-1x хавхлага нь PLC болон DCS системд нэгтгэж, Modbus болон бусад харилцааны протоколыг нэгтгэж болно. Пропорциональ хавхлага 3x-1x нь цахилгаан дохионы хувь хэмжээгээр урсгалын хурдыг удирддаг бөгөөд системийн хурдны хурдыг ухаарч, системийн хариу урвалын нарийвчлалыг сайжруулж, системийн хариуг нарийвчлан боловсруулдаг бөгөөд системийн хариу урвалын нарийвчлалыг сайжруулдаг.
| Жанжин | ||
| Барилгын | Стедедед даралттай нөхөн олговор бүхий дамар хавхлага | |
| Дуусах | Албан тушаалын хяналт, самбар дээрх пропорциоид ба самбар дээрх электроник | |
| Байршуулах байрлал | Сайн дурын | |
| Орчны температурын хүрээ ℃ | -20 ~ + 50 | |
| Жин кг | Ng6 (3.1) | |
| Ng10 (6.9) | ||
| Гидравлик | ||
| Даралтын шингэн | Гидравлик тосыг din 51524 ... 535 ... 535, өмнөх зөвлөгөөний дараа бусад шингэн | |
| Veachy тосон мм2/ / s | 20 ... 100 (санал болгосон) | |
| 10 ... 800 (Max.permated) | ||
| Даралтын шингэний температур ℃ | -20 ~ + 70 | |
| Статик / динамик | ||
| Hystereesis% | ≤1 | ≤1 |
| INVERING%% | ≤0.5 | ≤0.5 |
| Үйлдвэрлэлийн хүлцэл%% | ≤5 | ≤5 |
Ан тэмдэгт
▶ Шууд хяналттай урсгалын хяналтын хавхлага NG6 ба NG10-ийг самбар дээрх электроник, индуктив байрлалтай
▶ байрлалыг хянах, хамгийн бага гистерезийн тусламжтайгаар <1%, техникийн өгөгдлийг үзнэ үү
▶ 3 талын функц нь гидравлик портуудыг хэрхэн хуваарилдаг (үлдэгдэл урсгал нь POLD P, 3-р зам дагуу явагдана)
▶ Хяналттай соленоидын байрлалаар тохируулах замаар тохируулж болох бөгөөд байр сууриа илэрхийлсэн ба самбар дээрх электроник
▶ Дээврийн хавсралт, холбох нь NG6-ыг ISO4401-03-02-94-01-04-04-04-94-94-94-94-94-94-94-94-94
▶ Касс каталогийн хуудасны дагуу ШУУД ҮЗЭХ, 45053 оны NG6, NG10-д зориулж 45053-т наалдана.
▶ Дах 435633-AM6 руу залга, каталог хуудасны хуудас дахин 08008 (тус тусад нь захиалга) үзнэ үү.
▶ ТУЗ-ийн триггерийн электроникийн мэдээлэл
• CE, EMC Direction-тай нийцэж байна
61000-2-2-2: 2002-08
Ба 61000-6-3: 2002-08
• ub = 24VVNOM DC
• Цахилгаан холболт 6P + PE
• Дохионы үйл ажиллагааны дохио
-Энэ стандарт 0 ... + 10v (A1)
• Хавхлагын муруй үйлдвэрт тохируулагдсан
Хэрэг програм:
Пропорциональ бүрхэвч 3freez-1x нь гидравлик систем, барилгын машин, ear-casting машин, газрын тос, байгалийн хий гэх мэт.
Жанжин
3freez пропорциональ хөдөлгөөний хяналтын хавхлагыг байршуулах, 10-аас дээш хэмжээтэй электроник хэлбэрээр ашиглах боломжтой. Гистерезис бол <1%.
Төгсгөлийн самбар дээрх электроникийг үйлдвэрт тохируулаад хурдан хариу арга хэмжээ авах боломжтой. Хавхлагын биений загвар нь үлдэгдэл урсгал нь порт Портоор дамждаг гэж үздэг.
Үндсэн зарчим

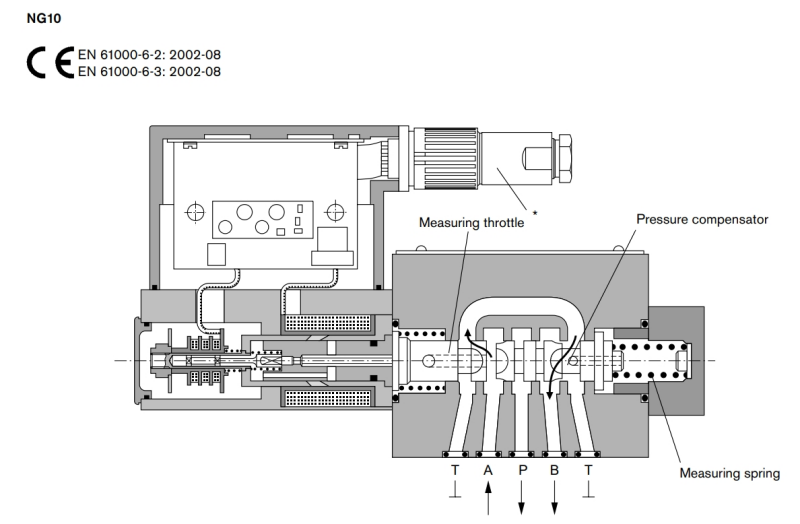

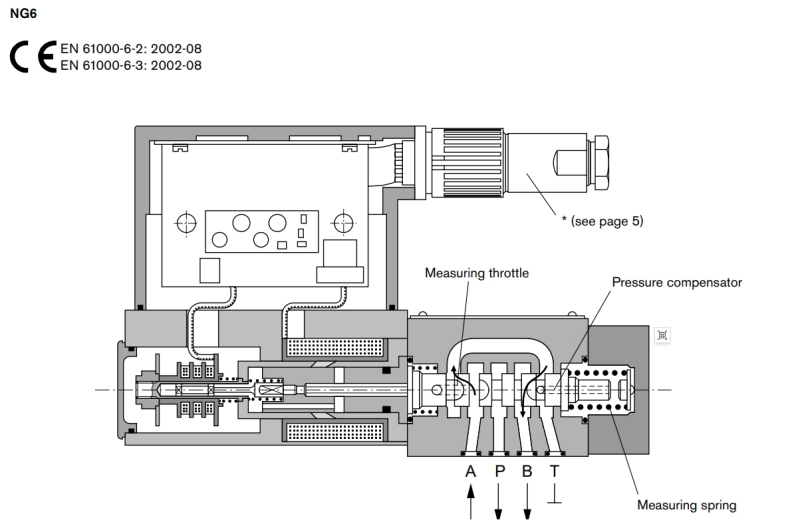

B-ээс газрын тосны урсгалыг тохируулахын тулд Spendoint нь гох электроникийн хэсэгт тохируулагдсан болно. Энэ тохиргоонд үндэслэн электроникууд нь Solenoid-ийг байршуулагчийн дохионы функцээс чиглүүлдэг. Байрлалын хяналт нь маш бага гистерезийг баталгаажуулдаг. Хавхлагын нээлхий нь дамар дээрх тоолуурын ирмэгээр тодорхойлогддог бөгөөд нэгдсэн даралттай, нэгдсэн даралт нь даралтыг хэмжих замаар 8 баарыг хэмжих замаар даралттай байдаг. Хэмжих хавар Хэмжих хавар үргэлжилсэн даралтыг хялбаршуулсан томъёоны дагуу даралтыг зохицуулахын өмнө даралтыг зохицуулдаг: "Хэмжилтийг хэмжихээс гадна Ийм байдлаар энэ замаар даралтын даралтыг тасралтгүй даралт нь тогтмол түвшинд хадгалдаг.
